Что сказал лис? Обзор 3DMakerPro Fox
Последние несколько лет аддитивные технологии развиваются огромными темпами и привлекают всё больше людей самых разных профессий по всему миру. Сегодня 3D-принтер уже не воспринимается как что-то исключительно сложное, дорогое и доступное только специалистам.
О том, что такое реверс, мы уже подробно рассказывали в одной из наших статей, поэтому при желании можно отдельно углубиться в эту тему. Здесь же останавливаться на теории надолго не будем. Для тех, кто только знакомится с направлением, достаточно понимать одну простую вещь: с реверсом мы сталкиваемся гораздо чаще, чем кажется. Даже обычная обводка собственной руки на листе бумаги - это, по сути, простейший пример реверса.
Если говорить совсем коротко, реверс - это обратный путь производства: от готового изделия к его чертежу. Отсюда, собственно, и название.
С развитием аддитивных технологий геометрия и форма изделий стали значительно сложнее. А если перед нами уникальный объект, изготовленный вручную и не имеющий точных аналогов - например, та самая кружка, которую вы когда-то слепили на уроке лепки, - воспроизвести его геометрию в CAD-системе при помощи одной лишь линейки и штангенциркуля уже практически невозможно.
И здесь на помощь приходит 3D-сканер. Если сильно упростить принцип его работы, это своеобразный фотоаппарат, который получает данные об объекте при помощи той или иной технологии - например, лазерной или оптической, - после чего программное обеспечение объединяет полученную информацию в единую цифровую модель. В некотором смысле похожий принцип можно увидеть даже в папье-маше.
Долгое время у 3D-сканирования оставались две основные проблемы: высокая стоимость оборудования и достаточно серьёзные требования к навыкам пользователя. Однако благодаря таким производителям, как 3DMakerpro, сканеры постепенно становятся доступнее, а программное обеспечение уже не требует настолько высокой квалификации.

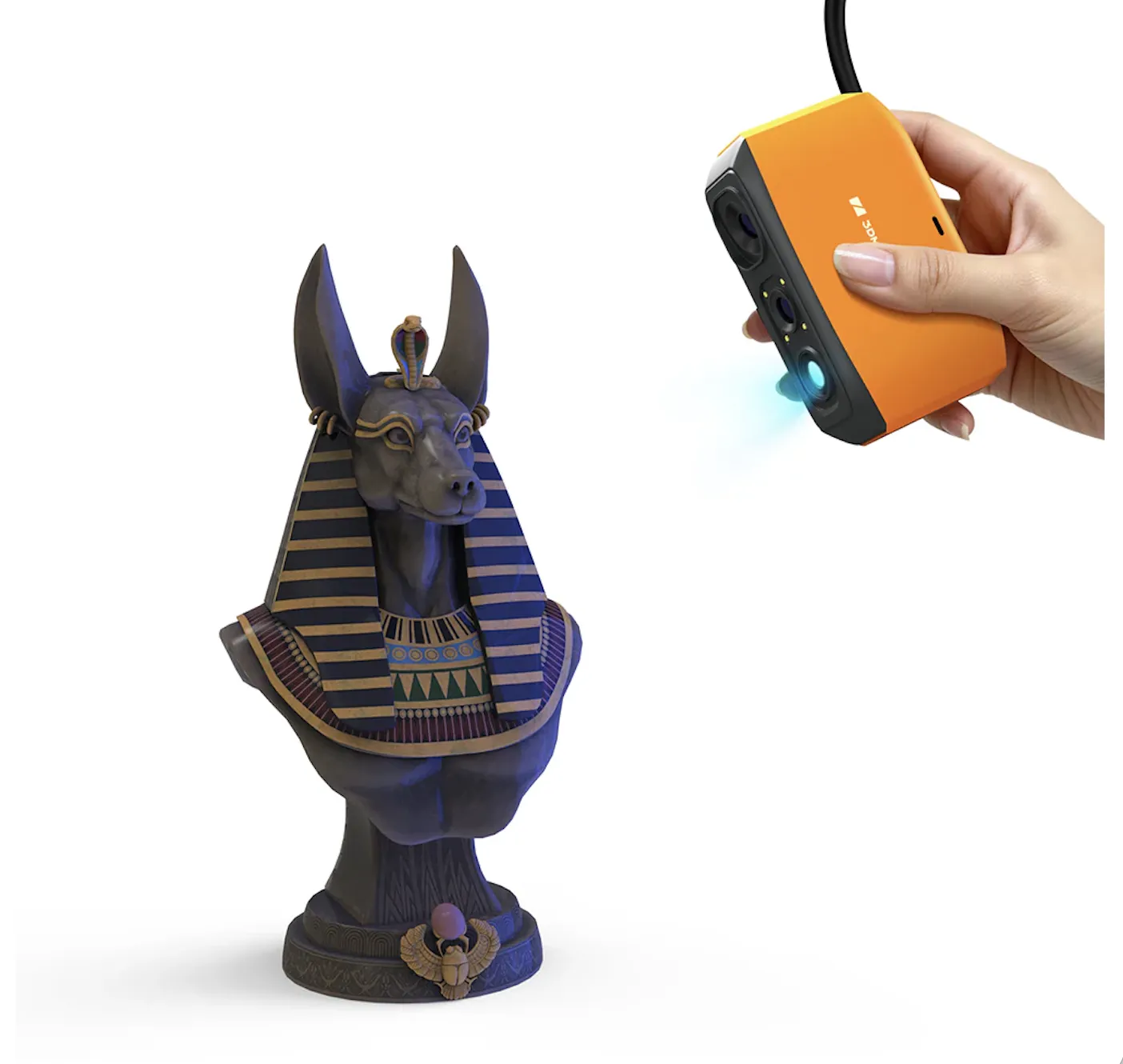

Недавно 3DMakerpro представили новую модель - FOX («Лис»). Сам по себе очередной выход 3D-сканера вряд ли стал бы поводом для особого внимания, если бы не один важный момент - его цена. Для устройства такого класса она оказалась весьма невысокой. Пройти мимо такого предложения мы, конечно, не могли.
Пробежимся по характеристикам:

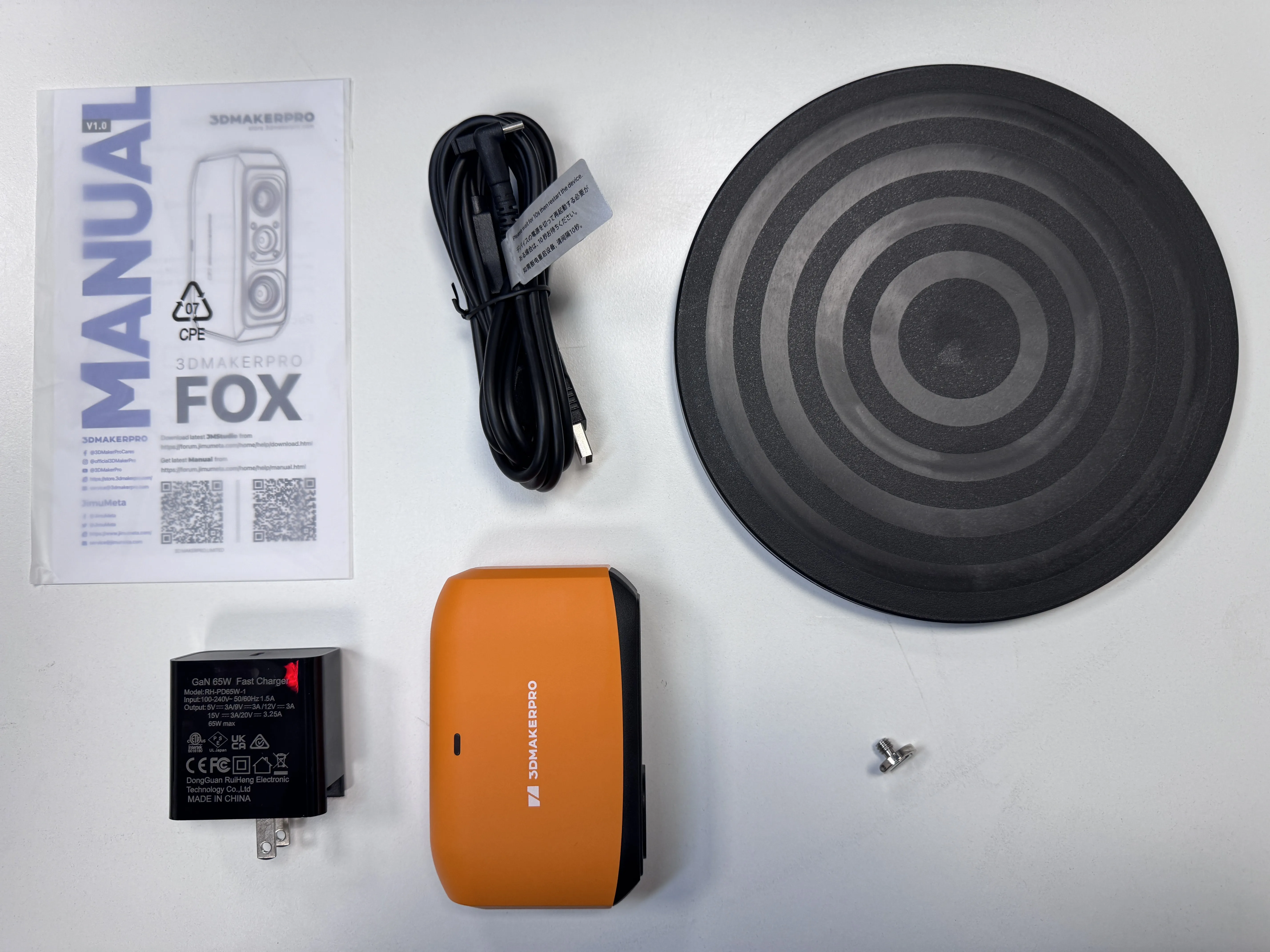

Комплектация устройства вполне соответствует его стоимости: в коробке есть только то, что действительно необходимо для работы со сканером. В качестве небольшого бонуса производитель добавил поворотный столик - аксессуар куда более полезный, чем различные наклейки и прочие необязательные мелочи.

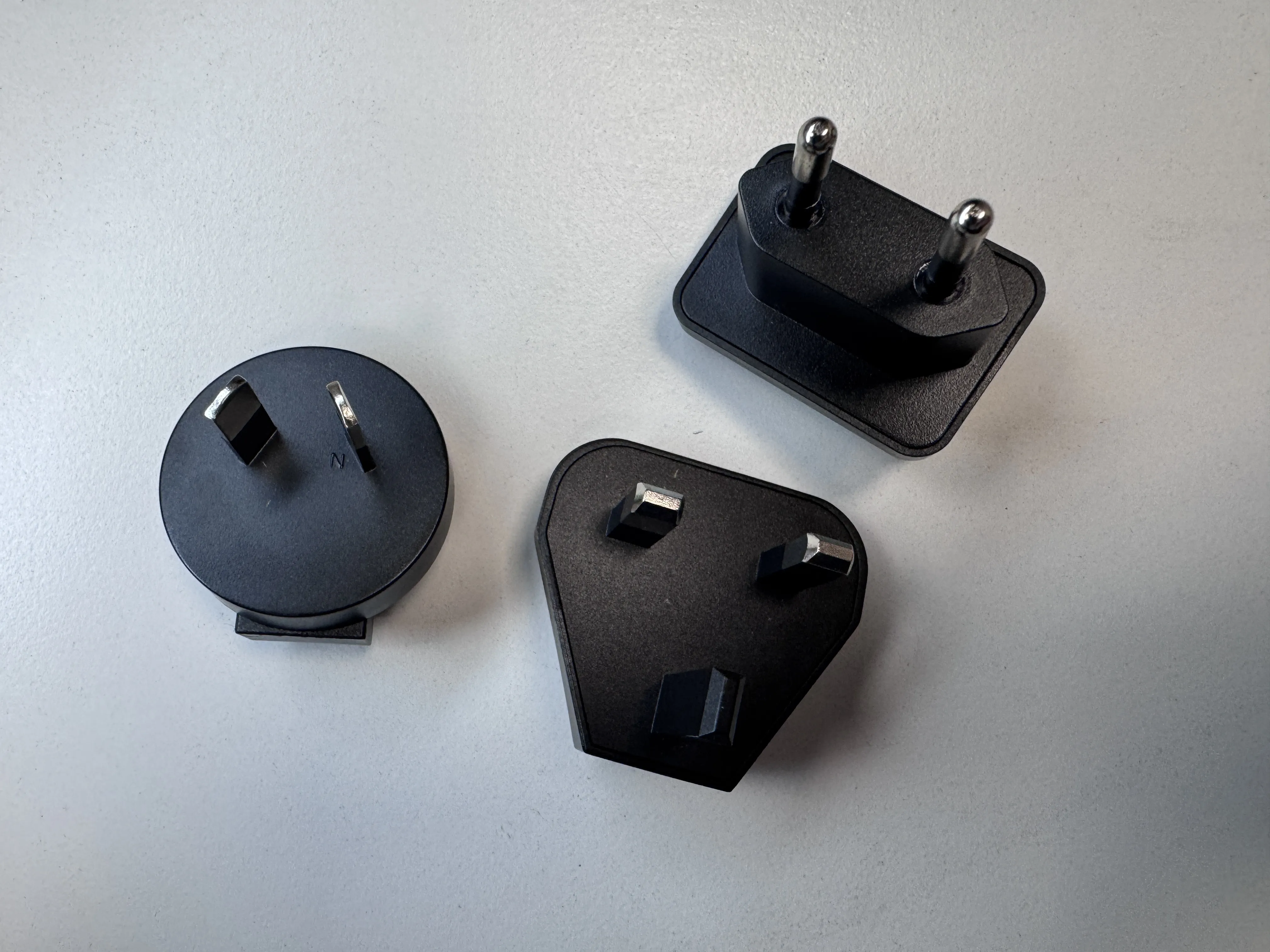

Как можно заметить, в комплект входит блок питания мощностью 65 Вт. Его штатная вилка не рассчитана на европейские розетки, поэтому производитель предусмотрел набор переходников под разные типы розеток. Правда, с установленным адаптером блок питания уже нельзя сложить, из-за чего он занимает немного больше места. Зато «Лиса» без проблем можно брать с собой в путешествия.
Отдельно впечатляют габариты сканера. FOX получился настолько компактным, что без проблем помещается в карман. Это удобно не только при транспортировке: благодаря небольшим размерам и весу устройство будет несложно удерживать даже ребёнку, а значит, у модели есть определённый потенциал и для образовательных задач.

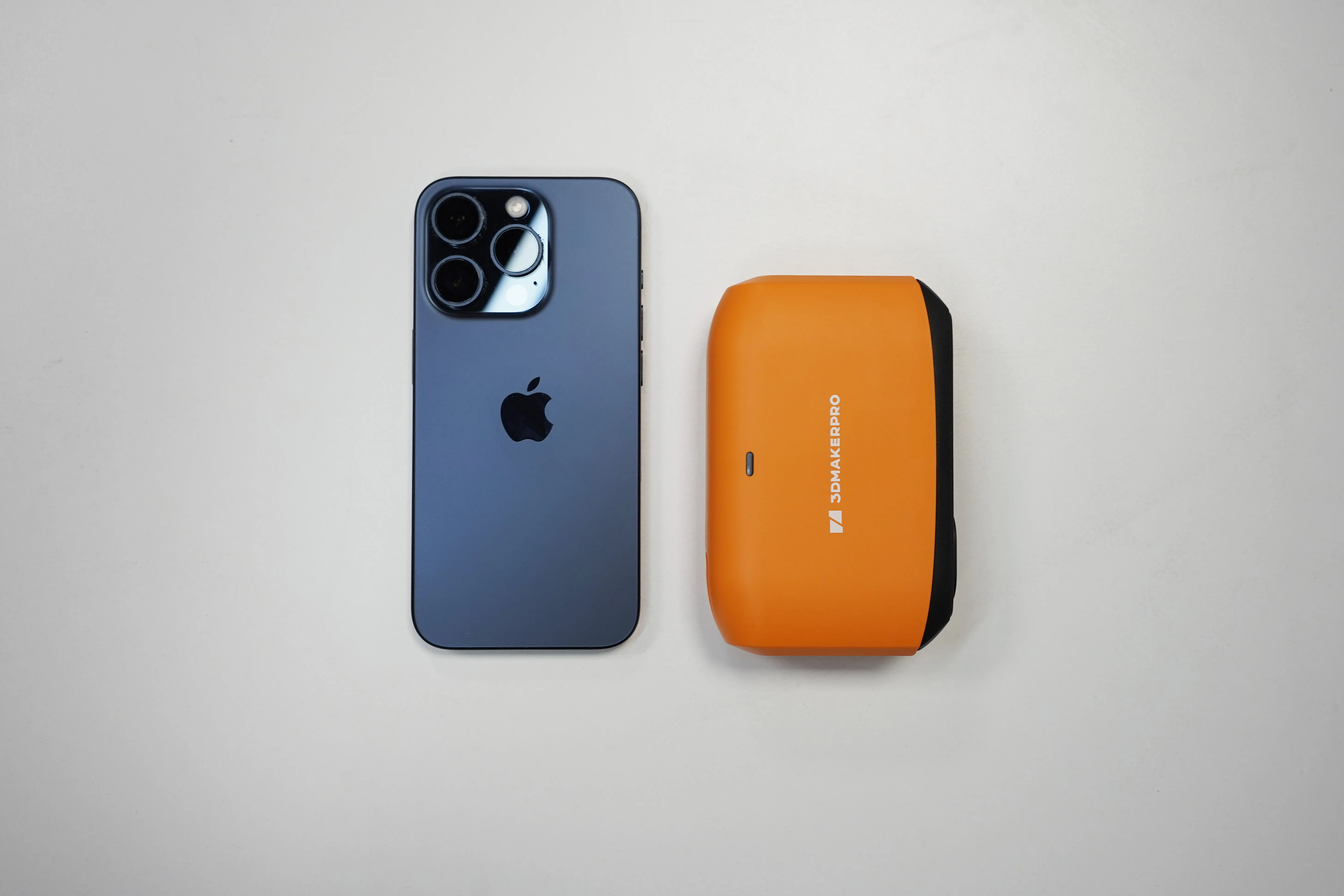

Для наглядности на фотографии можно сравнить размеры сканера с iPhone 15 Pro. Так что перед нами уже не просто «Лис», а самый настоящий «лисёнок».
А вот кабель, честно говоря, немного разочаровал. Для настолько компактного устройства проводное подключение несколько нарушает общую философию мобильности. У FOX явно просматривается потенциал для сканирования памятников, архитектурных элементов и других объектов прямо во время прогулки по городу. Будь сканер полностью автономным, его вполне можно было бы представить в качестве нового обязательного атрибута петербуржца.

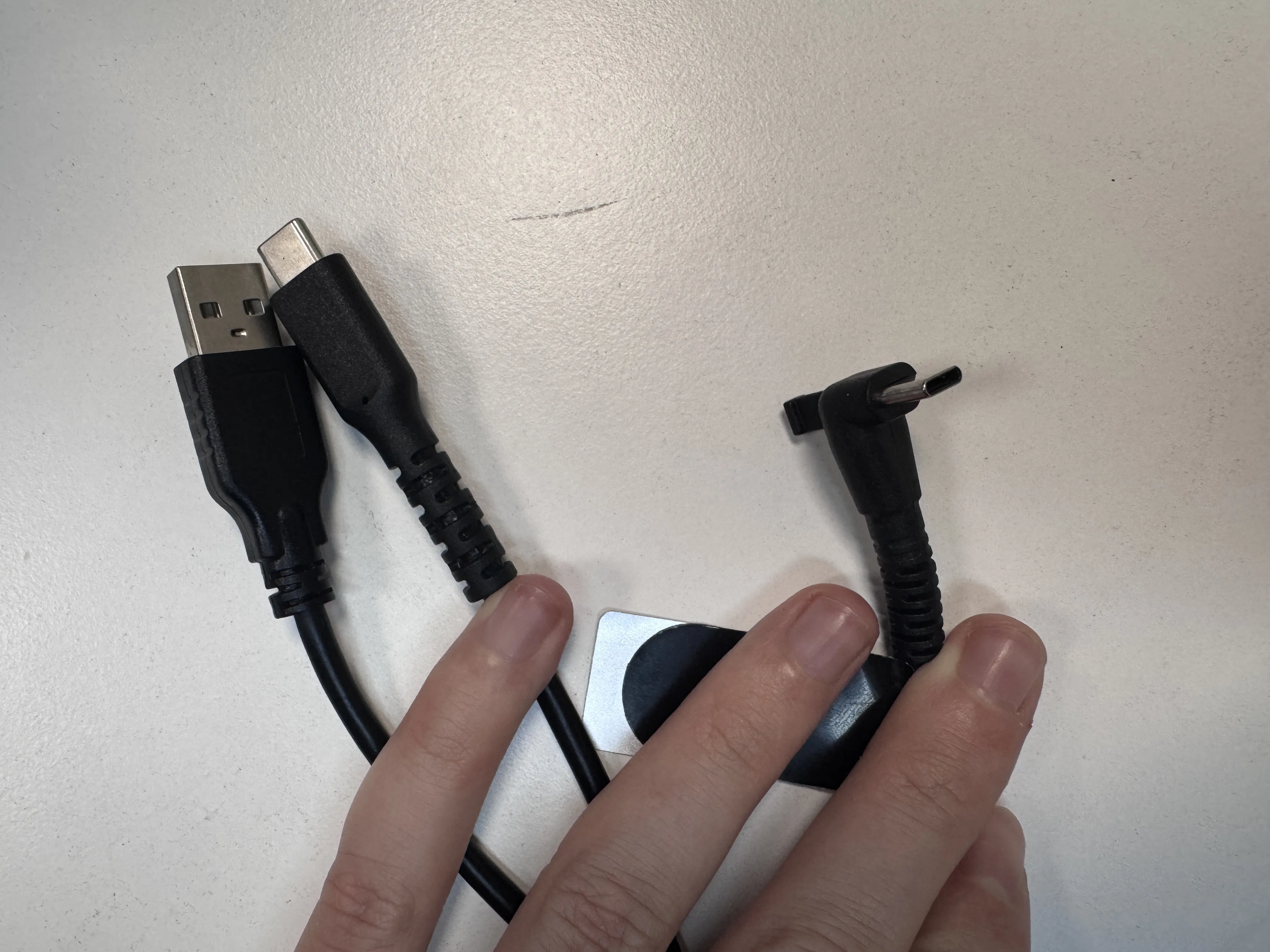

Но от кабеля никуда не деться, и его длина составляет 2 метра. Со стороны сканера используется Type-C, а на другом конце кабель раздваивается на два Type-C: один отвечает за питание, второй работает через USB 2.0. В 2026 году такой интерфейс выглядит несколько архаично, хотя для передачи необходимого объёма данных его характеристик, судя по всему, достаточно. Вероятно, такое решение выбрали ради совместимости с большим количеством устройств.

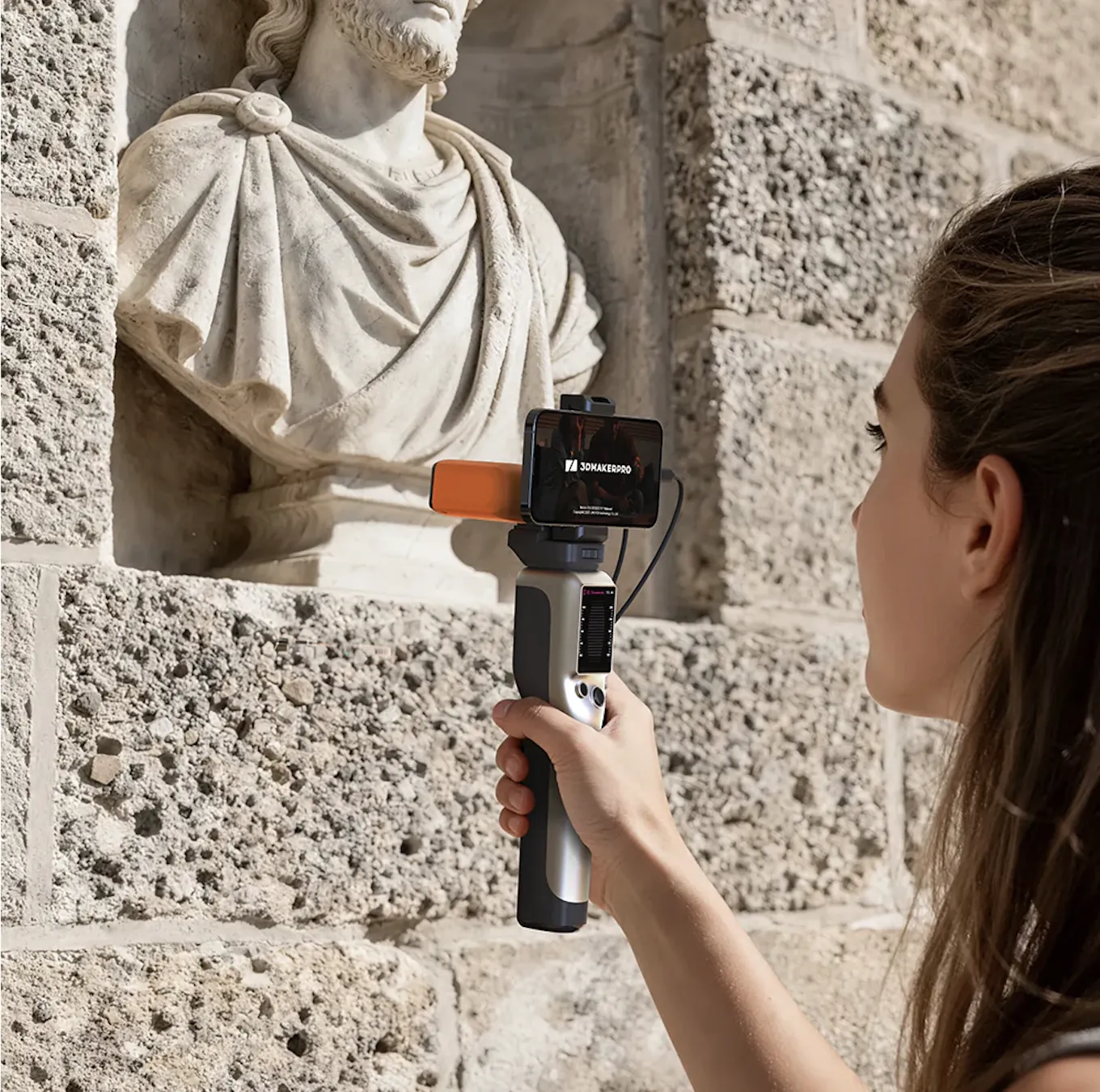

И всё же способ сделать «Лиса» автономным существует. Производитель предлагает специальную «Умную рукоятку», которая позволяет использовать сканер в мобильном формате и подключать его к телефону.
Правда, здесь появляется существенный нюанс: стоимость такой рукоятки сопоставима с ценой самого сканера. В результате комплект из FOX и «Умной рукоятки» обходится уже заметно дороже, и первоначальная привлекательность цены становится не такой очевидной.
Стоит отметить, что «Умная рукоятка» совместима не только с FOX, но и с другими сканерами 3DMakerpro: Seal, Seal Lite, Moose и Moose Lite. Поэтому её покупка выглядит более оправданной, если вы уже используете или планируете использовать несколько устройств этого производителя.

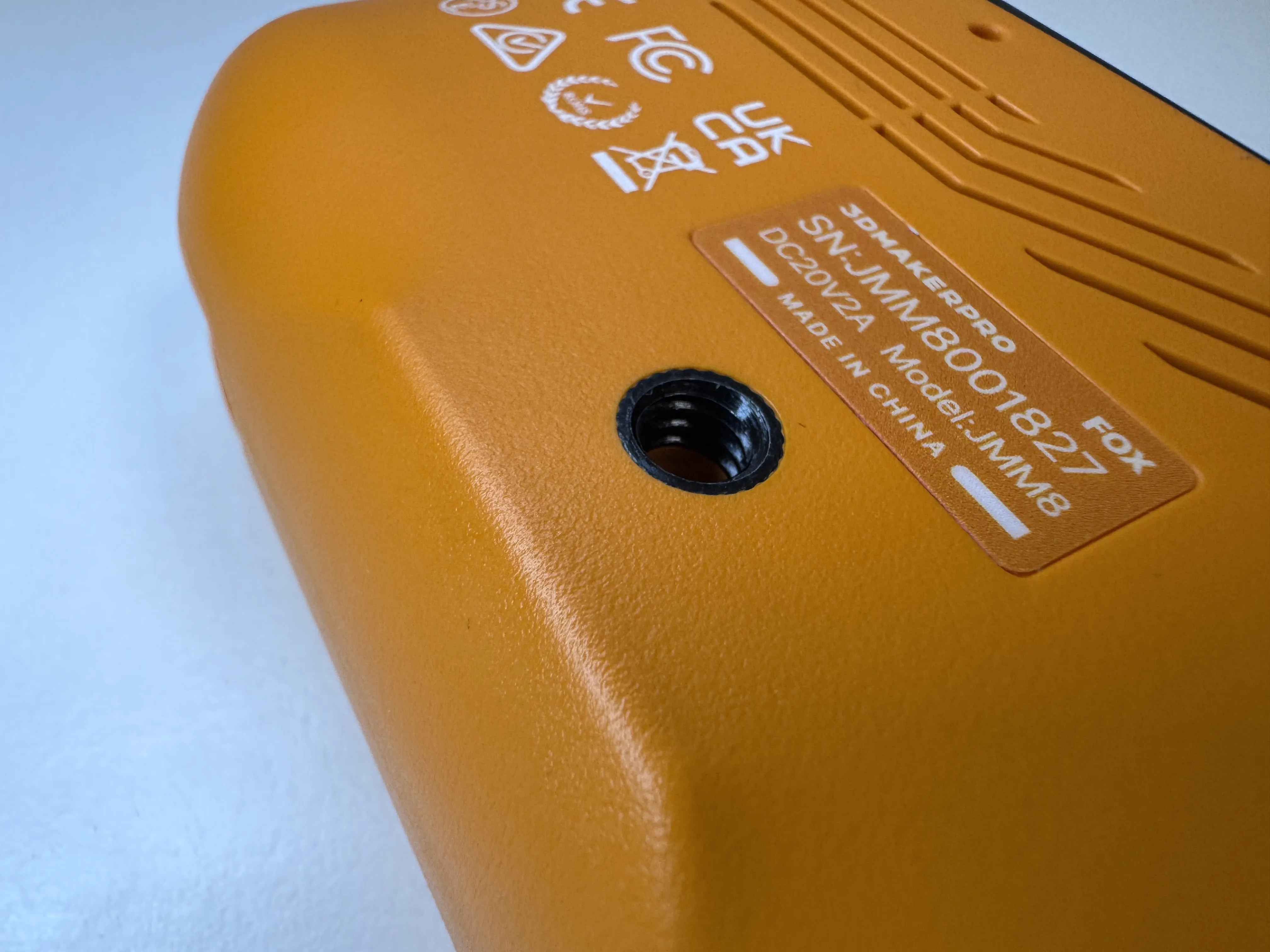

На корпусе самого сканера расположен порт Type-C, а также стандартная резьба ¼" для установки на штатив или ту самую рукоятку, о которой мы говорили ранее. В это же крепление можно установить винт со шнурком, который поможет уберечь сканер от падения, если он случайно выскользнет из рук.

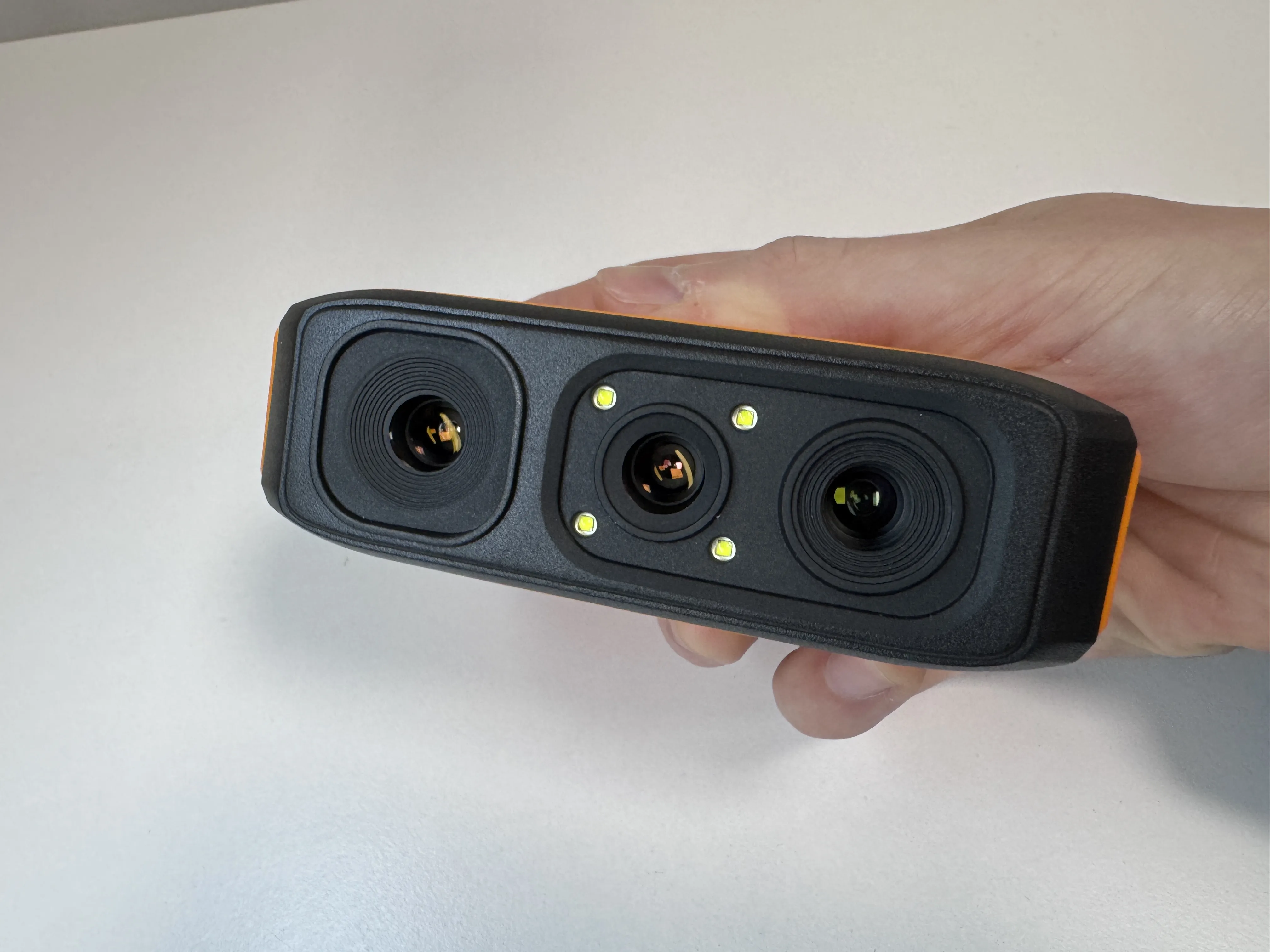

Спереди нас встречают сами камеры и подсветка.
Отдельно стоит поговорить о калибровке. В комплекте со сканером нет привычного калибровочного поля. Производитель пошёл другим путём: при подключении FOX к программному обеспечению автоматически загружается актуальный калибровочный файл.
Для начинающего пользователя такой подход, безусловно, удобен - подключил сканер и практически сразу можно приступать к работе. Однако для профессиональных задач отсутствие возможности самостоятельно провести полноценную калибровку уже можно считать недостатком. Условия сканирования могут различаться, поэтому в некоторых сценариях возможность ручной калибровки была бы весьма полезна.
Раз уж мы затронули программное обеспечение, посмотрим, с чем работает «Лис». Для FOX используется JMStudio - фирменное ПО 3DMakerpro. Причём программа универсальна и поддерживает не только FOX, но и другие модели сканеров компании.

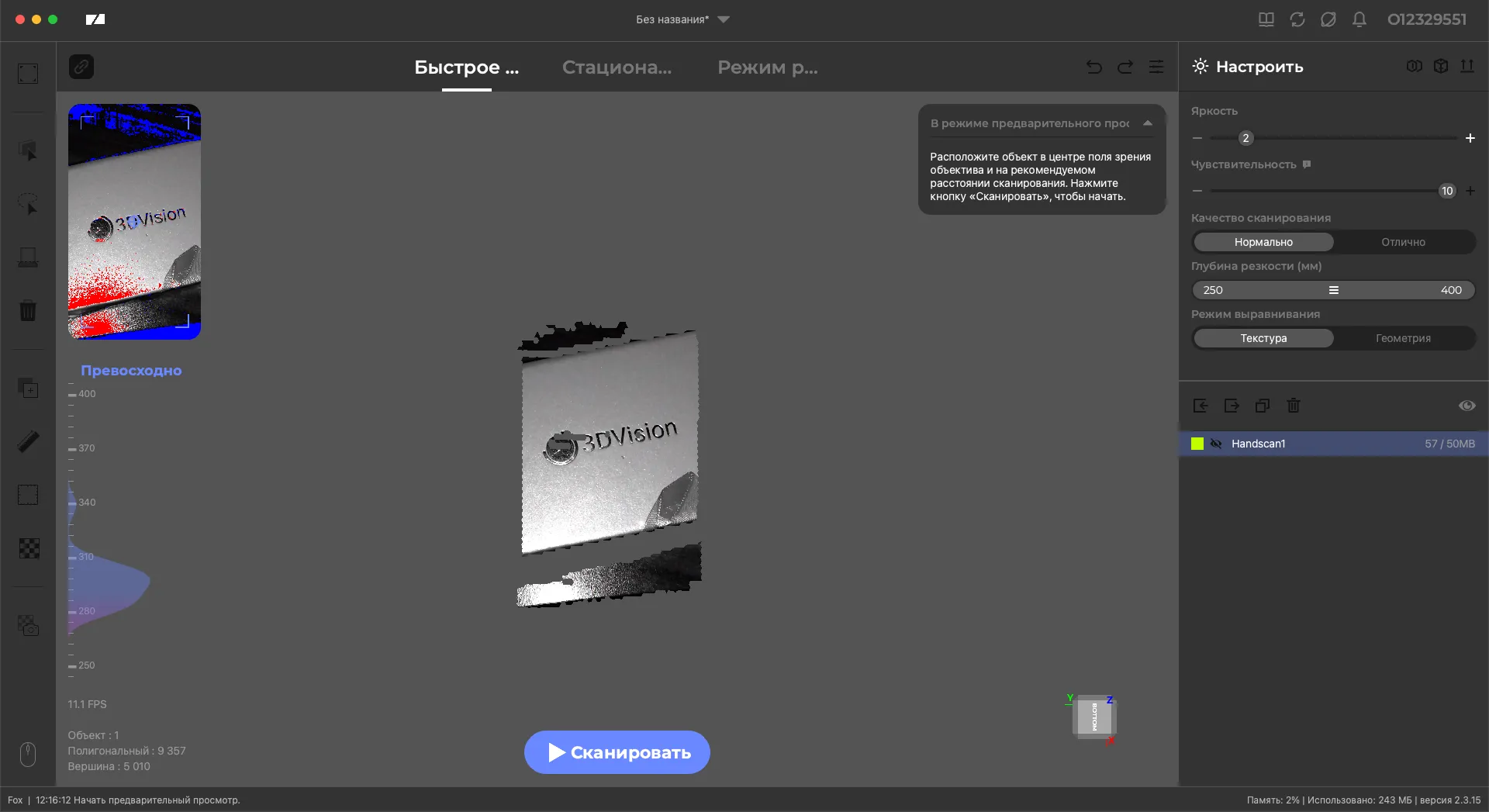

Сразу стоит отметить, что интерфейс программы достаточно простой и понятный. Перед началом сканирования необходимо настроить два основных параметра. Первый - яркость: её нужно подобрать таким образом, чтобы избежать пересвета, который отображается в виде красного шума на изображении слева вверху. Второй параметр - чувствительность, определяющая, насколько сканер восприимчив к свету.
Далее необходимо подобрать правильное расстояние до объекта, приближая или отдаляя от него сканер. Программа при этом подсказывает, в каком направлении его нужно переместить.
После настройки можно переходить непосредственно к сканированию. Для первого теста мы решили сразу усложнить задачу и выбрали фигурку девушки, напечатанную из прозрачного PLA радужного цвета от SUNLU.

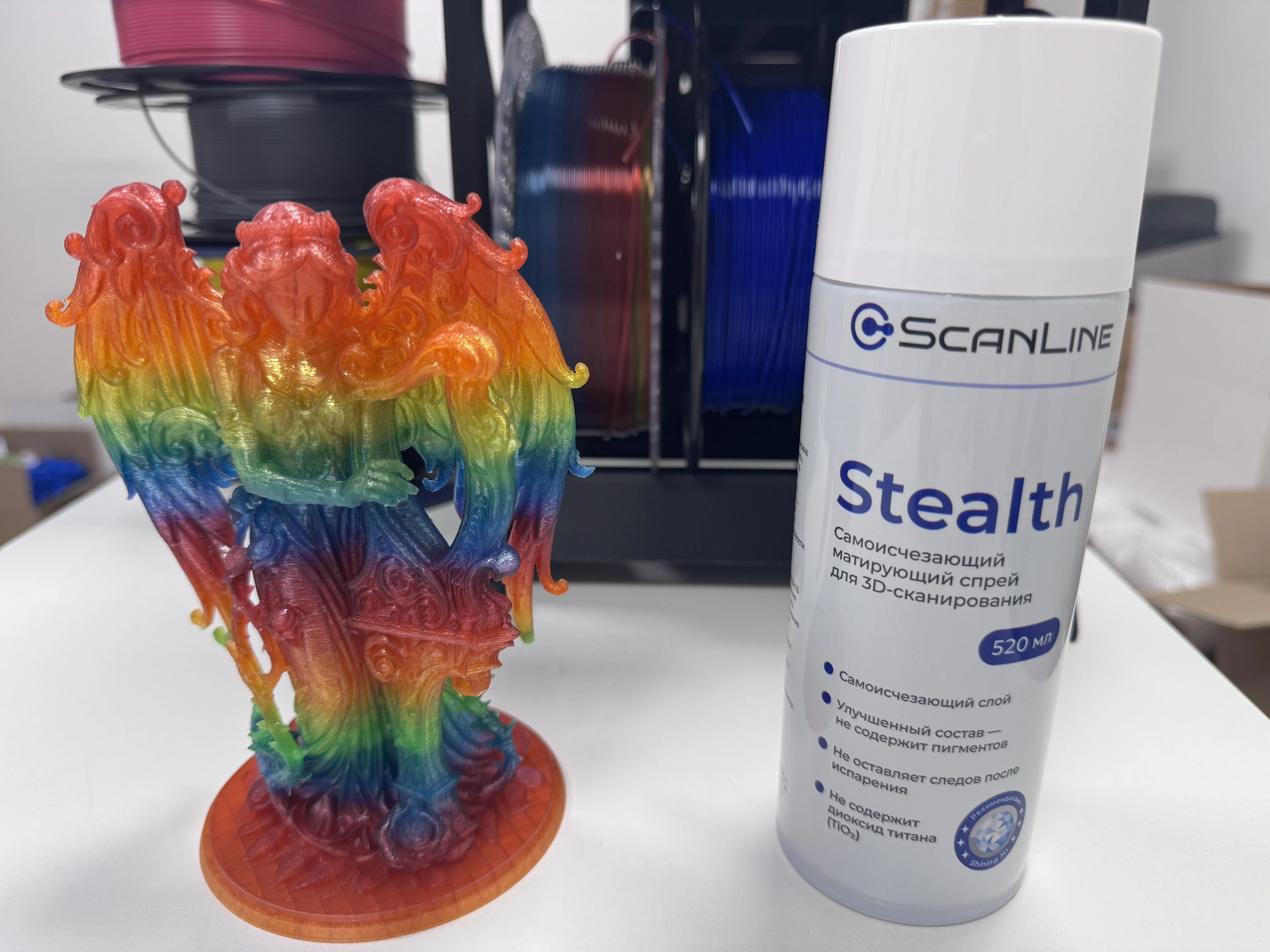

Проблема проявилась практически сразу: из-за бликов материала на поверхности оставались пересвеченные участки. В подобных случаях помогает матирующий спрей. Такие составы бывают разных типов и обладают различными свойствами, но для нашего теста мы использовали самоисчезающий спрей от ScanLine. Его особенность заключается в том, что нанесённое покрытие со временем испаряется самостоятельно.
После нанесения фигурка выглядит таким образом:
После нанесения матирующего покрытия проблему с пересветами уже удаётся устранить настройкой яркости. Такой спрей особенно полезен при работе с сильно бликующими поверхностями: он уменьшает отражения и помогает сканеру корректно считать геометрию объекта.
После этого можно переходить непосредственно к сканированию.
В целом, если учитывать стоимость сканера, результат получился действительно впечатляющим. На фигурке присутствует большое количество мелких деталей, и FOX смог достаточно хорошо их передать. При этом даже при совмещении по геометрии сканер ни разу не потерял объект во время работы, что для устройства такого класса уже можно считать хорошим результатом.
Переходим к следующему тесту. Теперь отсканируем фигурку панды, предварительно обработав её матирующим спреем. Это позволит убрать блики и улучшить видимость тёмных участков для сканера.

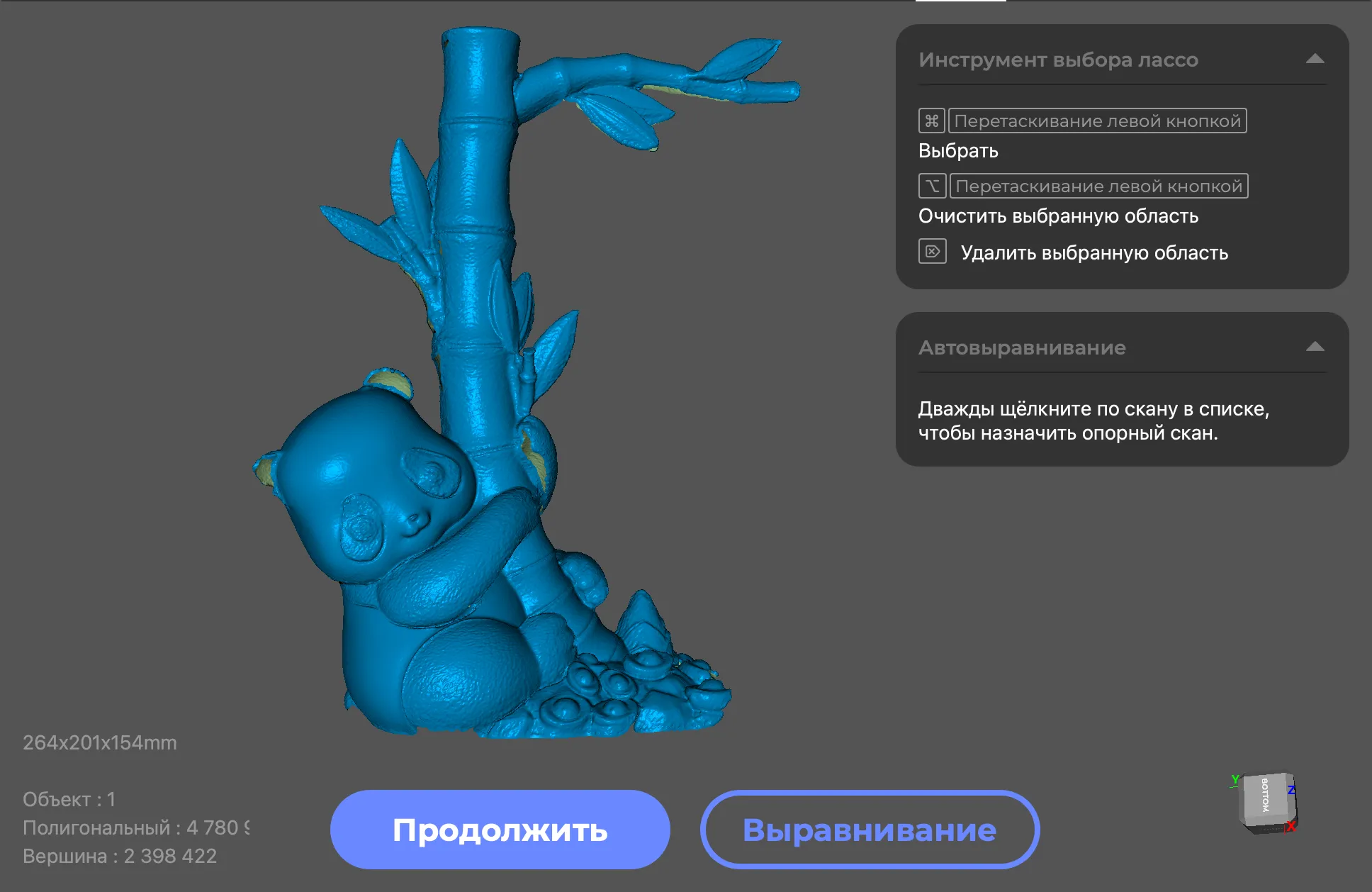

Результат сканирования панды получился достаточно хорошим, особенно если учитывать, что вся модель была получена всего за один проход.
И напоследок проверим сканер на более крупном художественном объекте - садовой фигурке ангела.

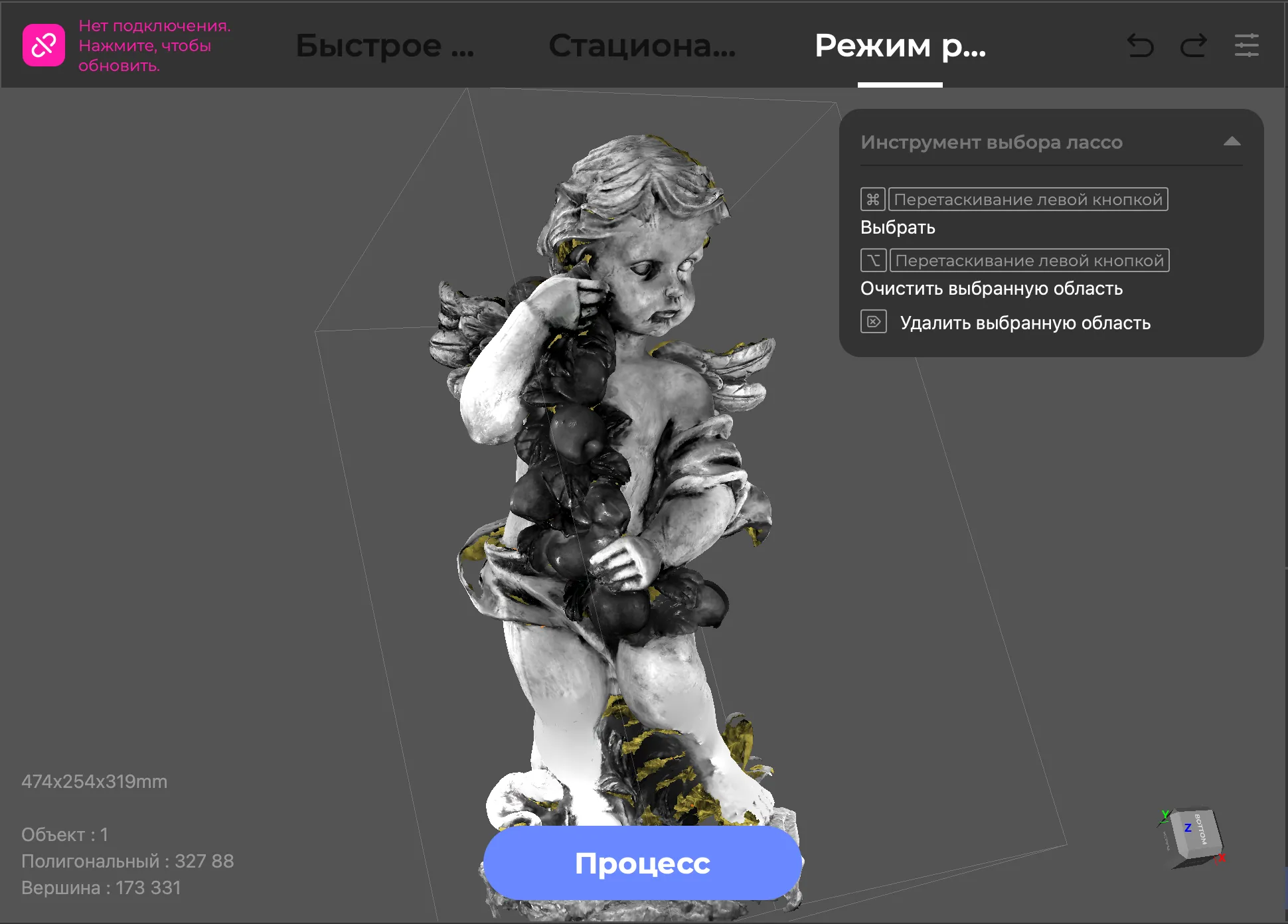

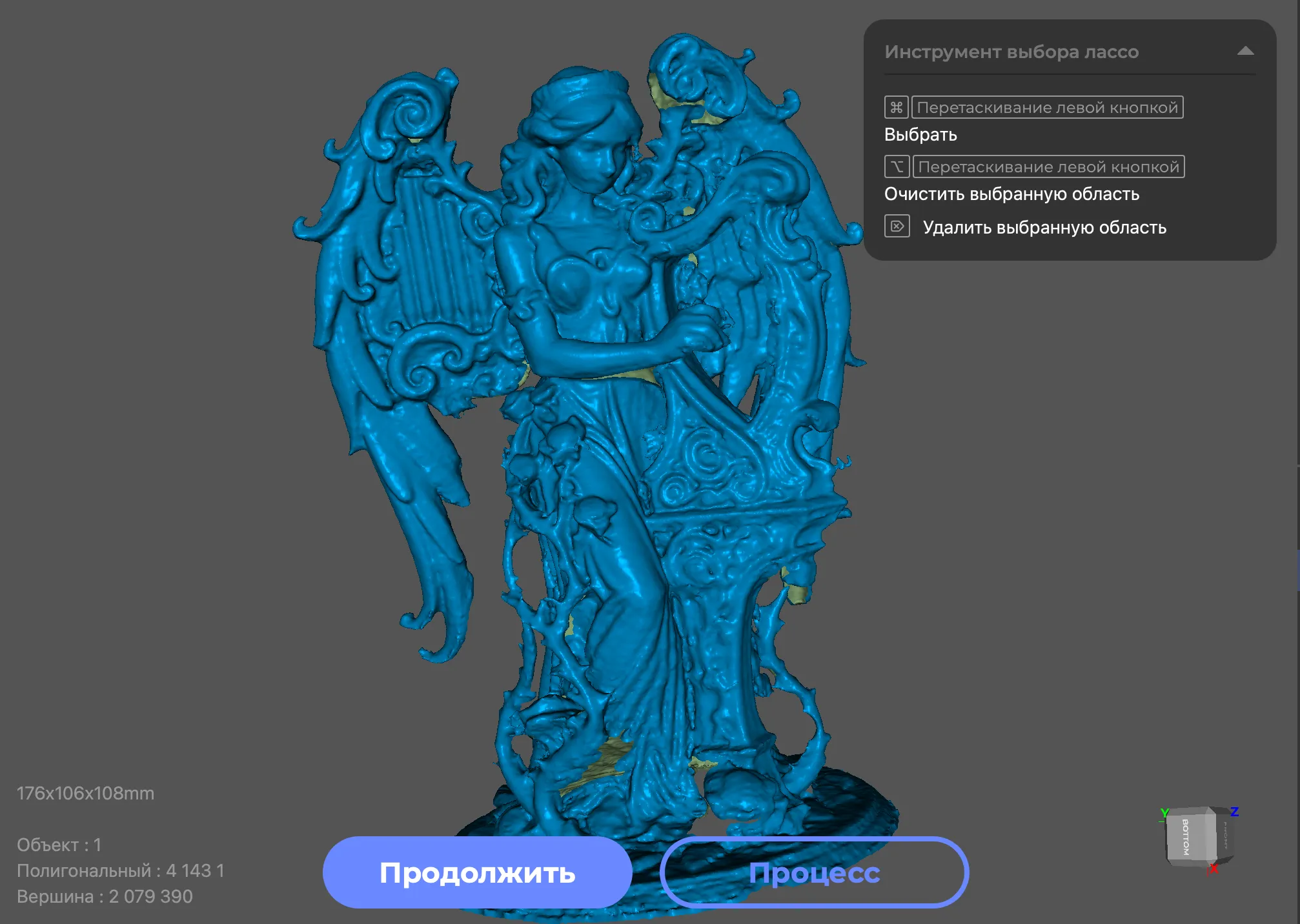

Из приятного - за всё время сканирования статуэтки сканер ни разу не потерял геометрию объекта. Однако есть и недостаток: текстура получается монохромной, поэтому в полной мере передать цветовое оформление и визуальную красоту фигурки не удалось.

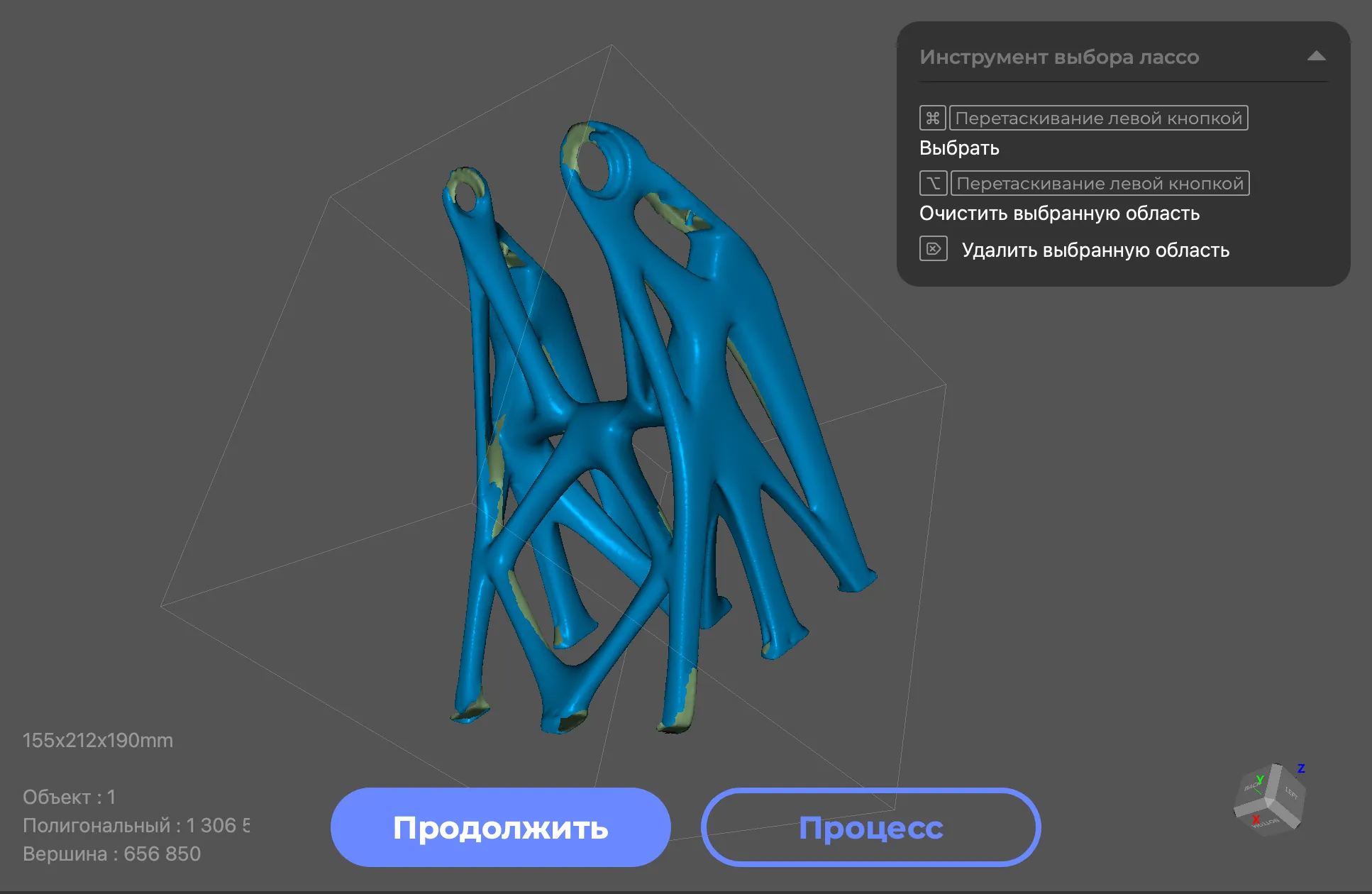

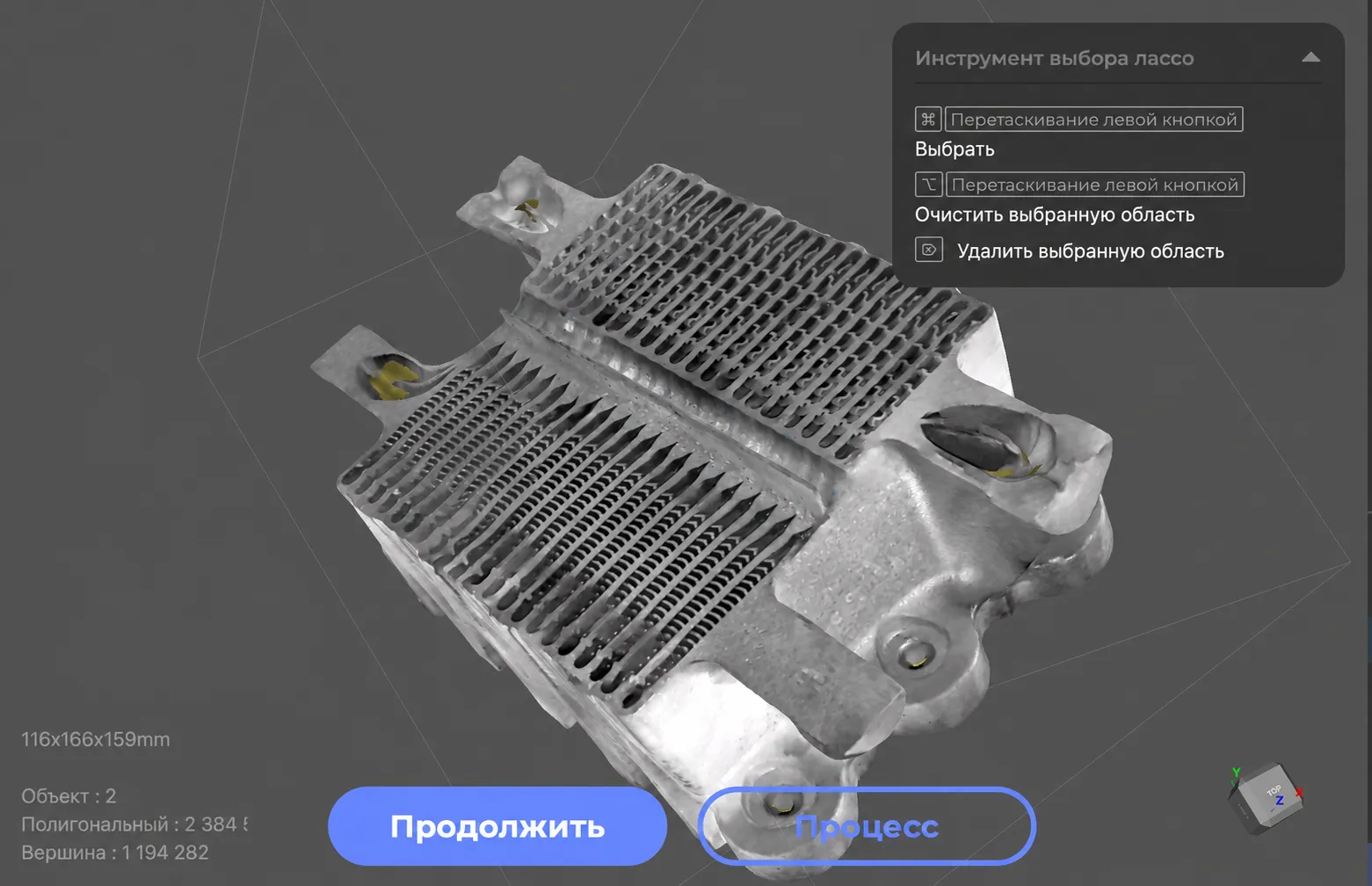

Теперь перейдём к техническим объектам и отсканируем алюминиевый теплообменник. В данном случае поверхность не требует предварительного матирования, поэтому заодно проверим, насколько хорошо сканер справляется с наложением текстуры.
Для следующего теста возьмём ещё одну алюминиевую деталь, но уже с более простой геометрией. При этом точно воссоздать её форму традиционными методами измерения без использования 3D-сканера было бы достаточно сложно.
И здесь FOX уже показывает достойный результат. Полученного скана вполне достаточно для дальнейшего восстановления геометрии детали. Правда, в этом случае одним проходом обойтись не удалось: потребовалось отсканировать объект с нескольких ракурсов, а затем совместить полученные данные. На этом процессе остановимся подробнее.
В JMStudio, как и в большинстве подобного программного обеспечения, предусмотрено несколько способов совмещения сканов. Первый - автоматический. Программа анализирует геометрию объектов и самостоятельно объединяет подходящие участки. Второй вариант - ручное совмещение, которое пригодится в тех случаях, когда автоматика не может корректно выполнить эту задачу.
При этом сам процесс остаётся достаточно простым. Сначала необходимо перейти в режим выравнивания и выбрать сканы, которые требуется совместить. Для этого в дереве проекта нужно нажать на значок «глаза», отвечающий за отображение нужного скана. После этого остаётся выбрать способ совмещения - автоматический или ручной. Если с автоматическим вариантом всё достаточно очевидно, то с ручным сейчас разберёмся подробнее.

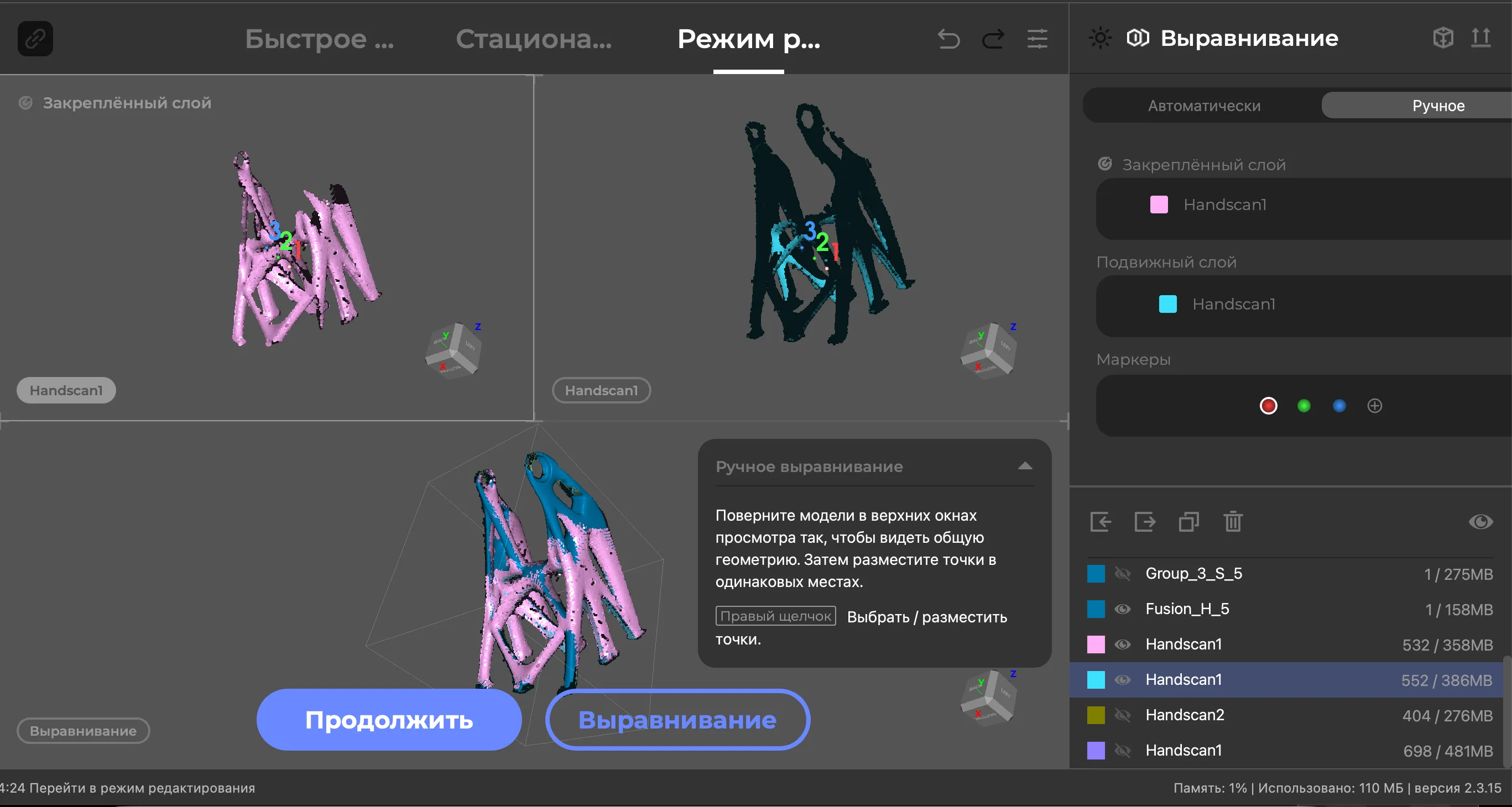

Пусть наличие трёх рабочих областей вас не смущает - в данном случае нас интересуют только две верхние. Каждая из них отображает отдельный скан. В левом окне находится базовый скан, к которому выполняется привязка и который сохраняет свою систему координат. В правом - скан, который необходимо к нему присоединить.
Для ручного совмещения используются три маркера, обозначенные цифрами от 1 до 3. В правом меню можно переключаться между цветными точками, выбирая маркер, с которым мы хотим работать.
Далее необходимо найти одинаковые участки геометрии на обоих сканах и примерно в одном и том же месте установить соответствующий маркер. Таким образом расставляем три маркера на разных участках модели, после чего нажимаем кнопку «Выравнивание». JMStudio использует указанные точки в качестве ориентиров и совмещает два скана.
При этом выставлять маркеры с идеальной точностью необязательно. Если программа правильно определит соответствующие участки геометрии, она самостоятельно скорректирует положение сканов и выполнит более точное совмещение.

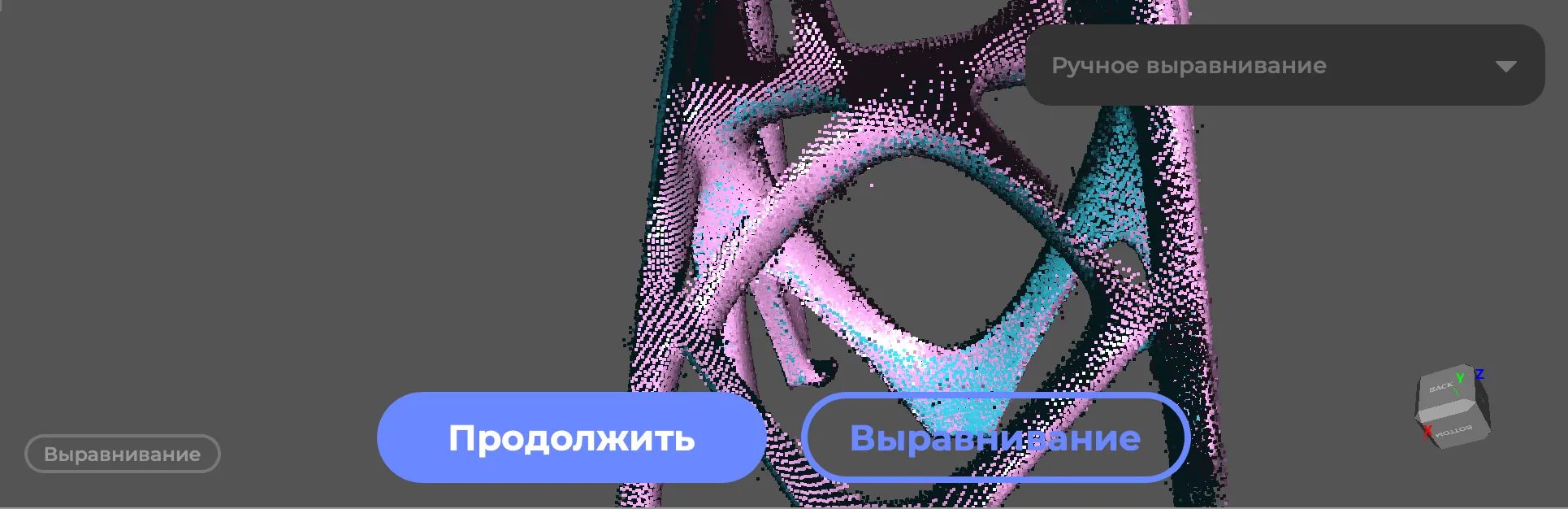

Совмещение можно считать выполненным корректно, если цвет первого скана равномерно пересекается с поверхностью второго, как показано на скриншоте. Это означает, что геометрия двух сканов правильно наложилась друг на друга.
Ну и финальный этап - сборка модели. Нажимаем на иконку процесса, выбираем необходимые параметры и качество обработки, после чего запускаем операцию кнопкой «Процесс». Да, с локализацией интерфейса здесь тоже есть определённые нюансы.
После завершения обработки наша модель в формате STL готова. Её можно экспортировать и использовать для дальнейшей работы в других программах.

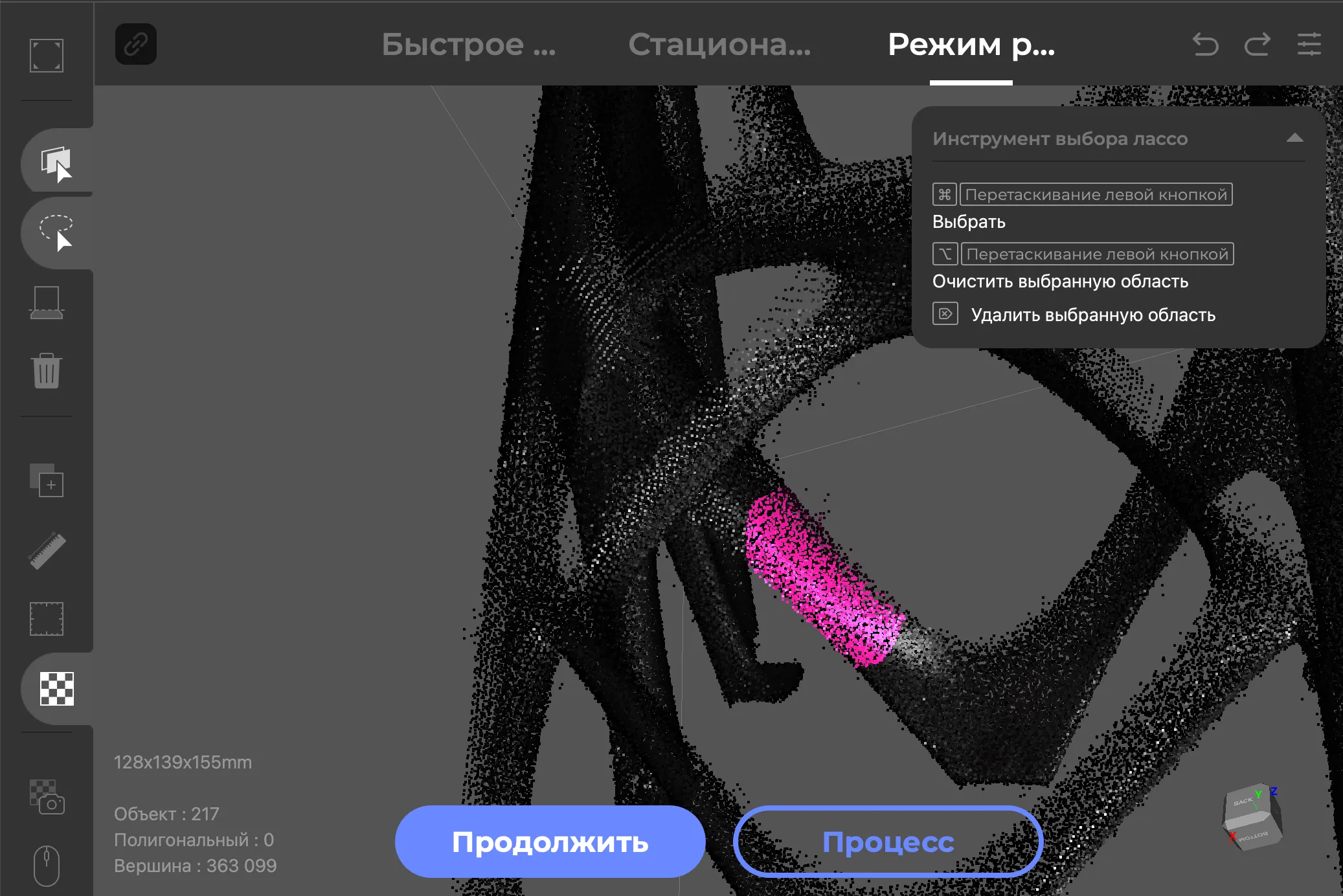

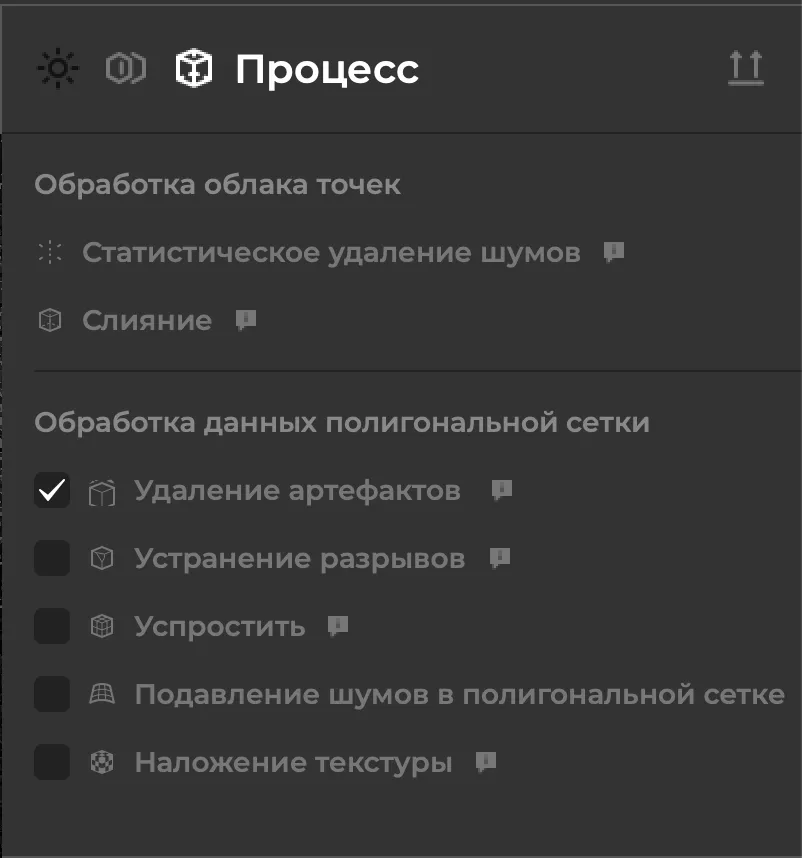

Стоит отметить, что в той же вкладке «Процесс» доступны инструменты для дополнительной обработки полученного скана. С их помощью можно удалить лишние артефакты и очистить модель перед экспортом. Сами инструменты выделения достаточно привычные и по принципу работы практически не отличаются от тех, которые мы встречаем в классических графических редакторах.
Далее мы решили проверить заявленную точность сканера с помощью специального приспособления - боллбара. Однако на этом этапе столкнулись с неприятной особенностью, которую, пожалуй, стоит отнести к недостаткам устройства.
Производитель заявляет, что сканер способен работать без специальных меток - маркеров, которые помогают ему ориентироваться в пространстве и отслеживать положение относительно объекта.
Поскольку геометрия боллбара однотипная и не имеет уникальных особенностей в каждой точке, в отличие от фигурки, которую мы сканировали ранее, сканеру сложно правильно ориентироваться по поверхности и корректно совмещать полученные данные. В результате показания могут оказаться некорректными.

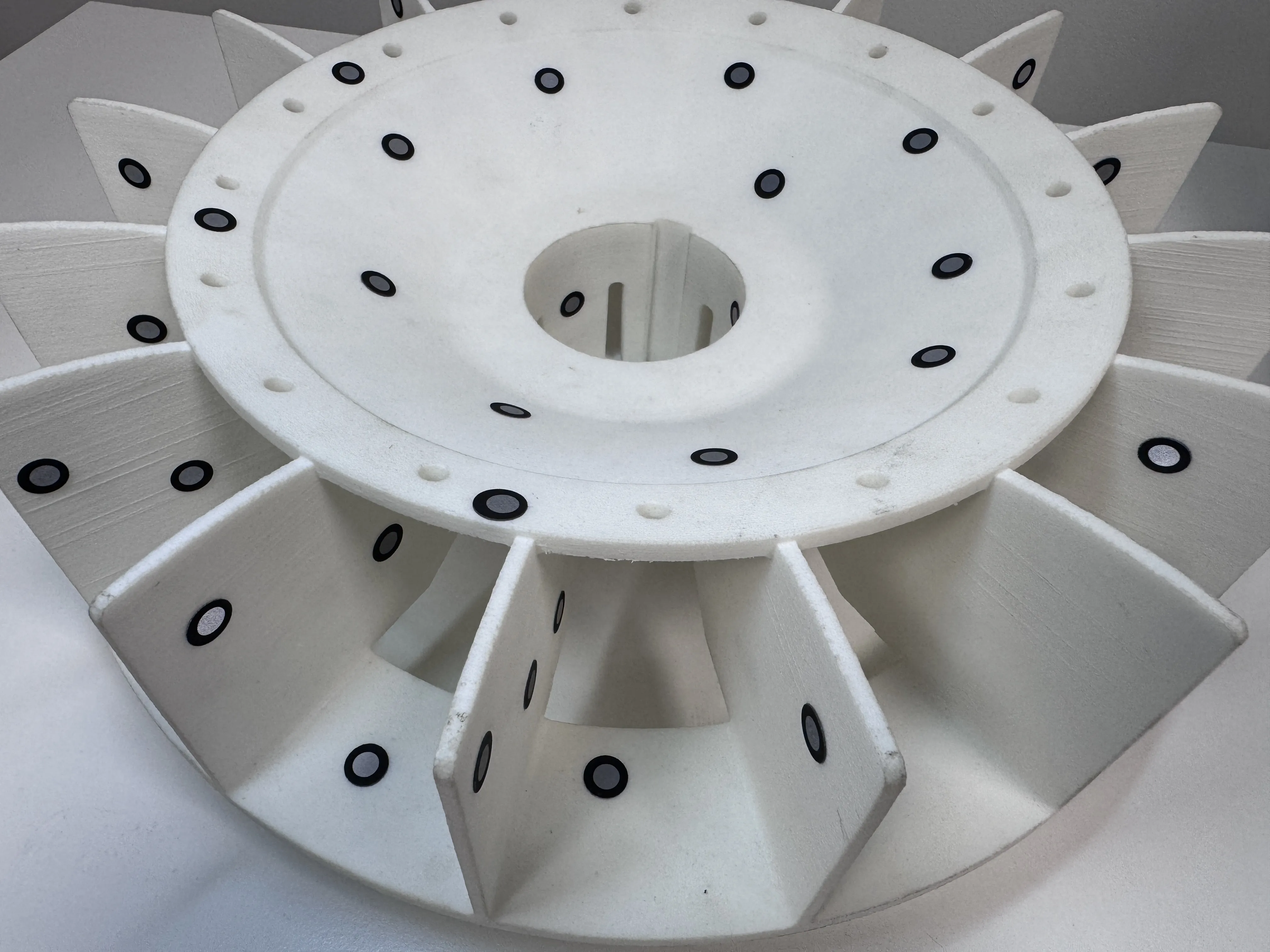

Именно для подобных случаев существуют специальные маркеры, которые помогают сканеру отслеживать своё положение относительно объекта. Однако FOX работу с такими маркерами не поддерживает. Почему производитель не предусмотрел эту возможность, остаётся непонятным.
Соответственно, сложности могут возникнуть не только с боллбаром, но и с другими объектами, имеющими повторяющуюся геометрию. Остаётся надеяться, что в будущих обновлениях производитель всё-таки добавит возможность работы с маркерами. Ниже прикрепим их фотографию, чтобы было понятнее, о чём идёт речь.
В целом «Лис» показал себя достойно. За свою стоимость сканер демонстрирует результат, который ещё несколько лет назад потребовал бы значительно больших вложений и заметно более серьёзных навыков от пользователя. FOX неплохо удерживает геометрию во время сканирования, достойно справляется с текстурами непрозрачных объектов, а достаточно простой интерфейс JMStudio позволяет освоить базовый процесс даже новичку.
Без недостатков, конечно, не обошлось. Проводное подключение ограничивает мобильность устройства, отсутствие поддержки маркеров создаёт проблемы при работе с повторяющейся геометрией, а возможности передачи текстуры подходят далеко не для всех задач. Тем не менее с учётом стоимости FOX остаётся весьма интересным предложением.
Отдельно хочется отметить потенциал сканера в образовании. Компактные габариты, умеренные требования к ресурсам компьютера и простой софт делают «Лиса» подходящим вариантом для школ, технических кружков и вузов. Для знакомства с реверс-инжинирингом пользователю не придётся долго осваивать сложное оборудование: достаточно разместить объект, настроить яркость и чувствительность, выполнить сканирование и получить готовую 3D-модель для дальнейшей работы. При этом не требуется ни мощная рабочая станция, ни длительная подготовка программного обеспечения.
В результате маленький оранжевый корпус, который без проблем помещается в карман, становится достаточно простым способом познакомиться с вполне серьёзной технологией. Причём без чрезмерно высокого порога входа и заоблачной стоимости.
Для профессионального использования «Лис» скорее останется бюджетным помощником с определёнными ограничениями. А вот для тех, кто только начинает знакомство с 3D-сканированием и реверс-инжинирингом, FOX может стать хорошей отправной точкой - компактной, понятной и достаточно функциональной для своих размеров и стоимости. Лисёнок, одним словом - маленький, но хитрый.
