Особенности устройства современной 3D-литейной фабрики KOCEL
Когда речь заходит о модернизации литейного производства, обычно имеют в виду закупку одного или двух станков, автоматизацию конкретного участка или установку системы цифрового учета. Мы же предлагаем рассмотреть этот вопрос под принципиально иным углом.
Сегодня уже появляются предприятия, которые с нуля проектируются как единая экосистема с детальной проработкой каждого элемента. Такой подход применила компания KOCEL, реализовав проект в одном из китайских регионов. Речь идет об интеллектуальном заводе полного цикла, в основе которого лежит интеграция аддитивных технологий и концепции «умного» завода «3D + Intelligent Factory».
Это не просто производственная площадка, а наглядный образец литейного производства XXI века, объединяющего в себе экологичность, высокую степень автоматизации, цифровизацию и экономическую эффективность.

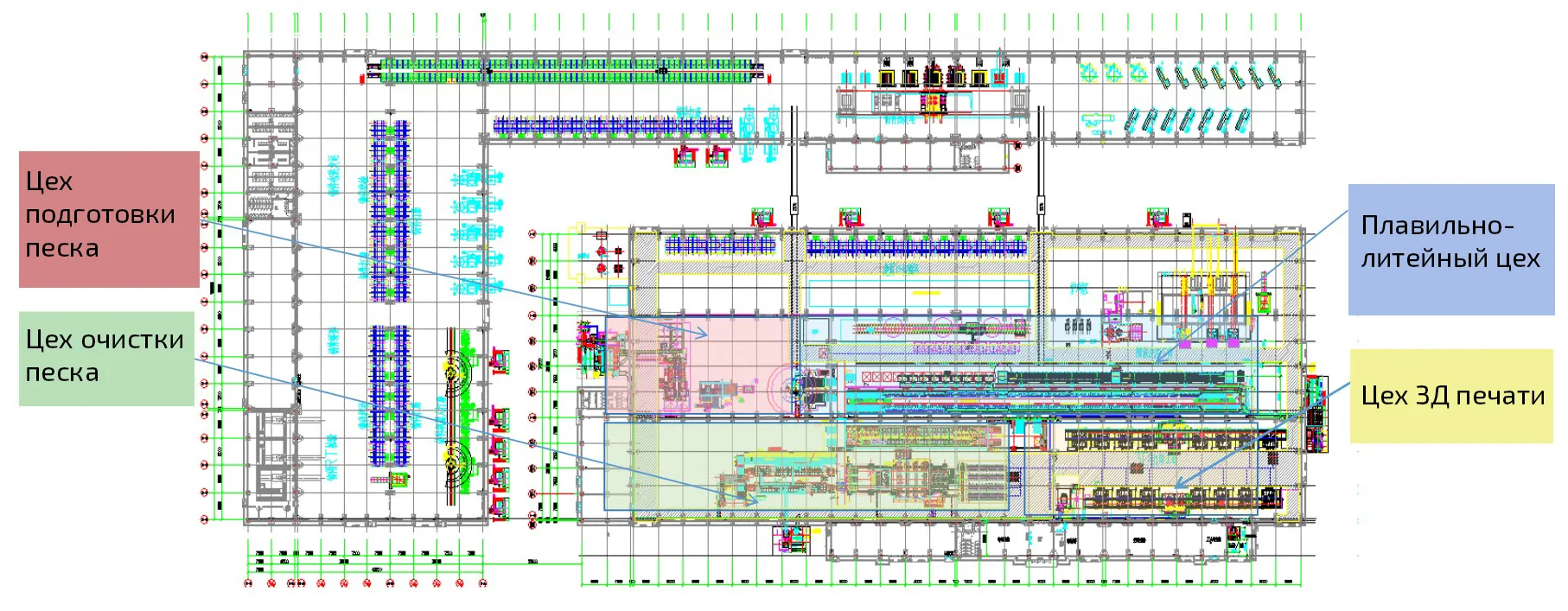

О масштабах предприятия
Изначально этот проект создавался как предприятие принципиально нового формата, рассчитанное на выпуск 8 000 тонн отливок в год. Для размещения производственных линий возвели отдельное здание площадью 39 616 квадратных метров, что сопоставимо с территорией более чем четырех футбольных полей. Однако ключевую роль играет не столько площадь, сколько ее наполнение.
Здесь функционирует свыше 600 единиц высокотехнологичного оборудования: от промышленных 3Д принтеров до систем регенерации песка, которые действуют как единый слаженный механизм.

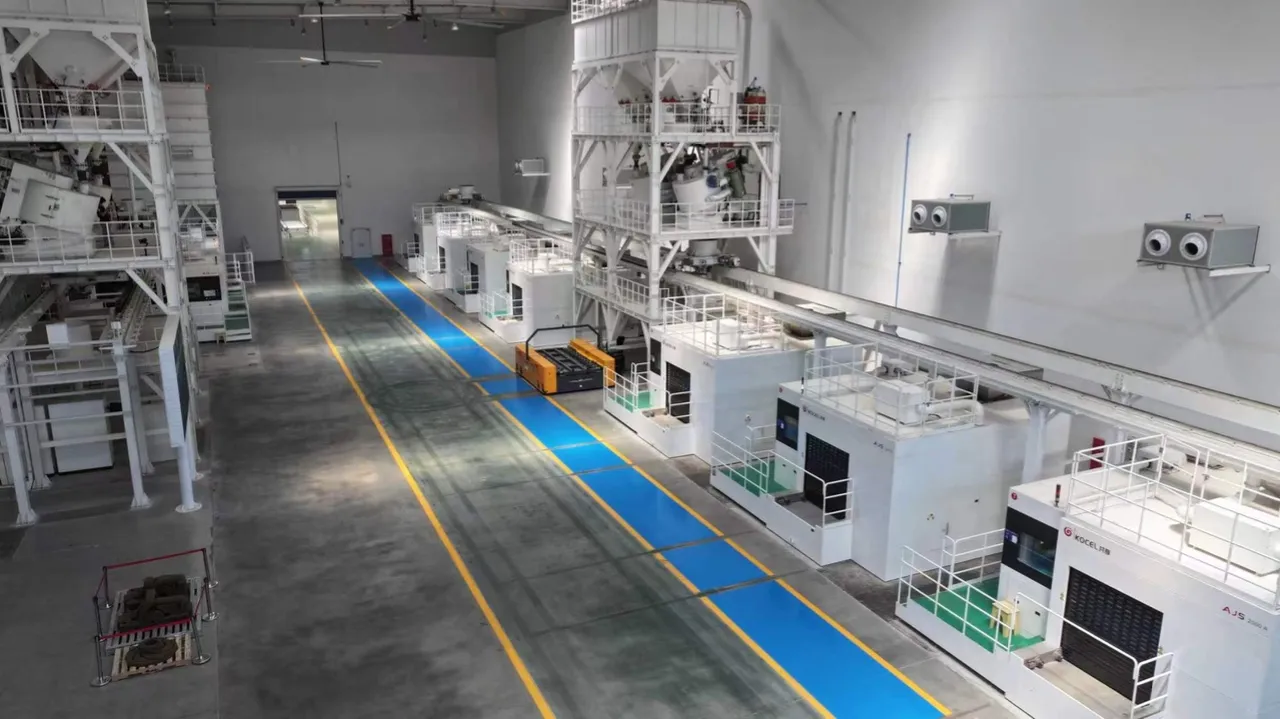

Цех 3D-печати
Главная специфика данной площадки заключается в фокусе на выпуске высокомаржинальной продукции, такой как отливки из нержавеющей стали, никелевых сплавов и иных специальных материалов. Иными словами, речь идет о сложных изделиях с высокой добавленной стоимостью, где приоритетом выступают точность и качество, а не массовость.
Технологическая цепочка
Печать форм
Процесс стартует с подготовки расходных материалов. Единая линия приготовления и подачи песка, а также система дозирования связующего обеспечивают непрерывную работу одиннадцати промышленных 3Д принтеров KOCEL AJS 2500A. Централизованный подход к подготовке материалов полностью исключает колебания параметров смеси, которые неизбежны при ручном замесе.

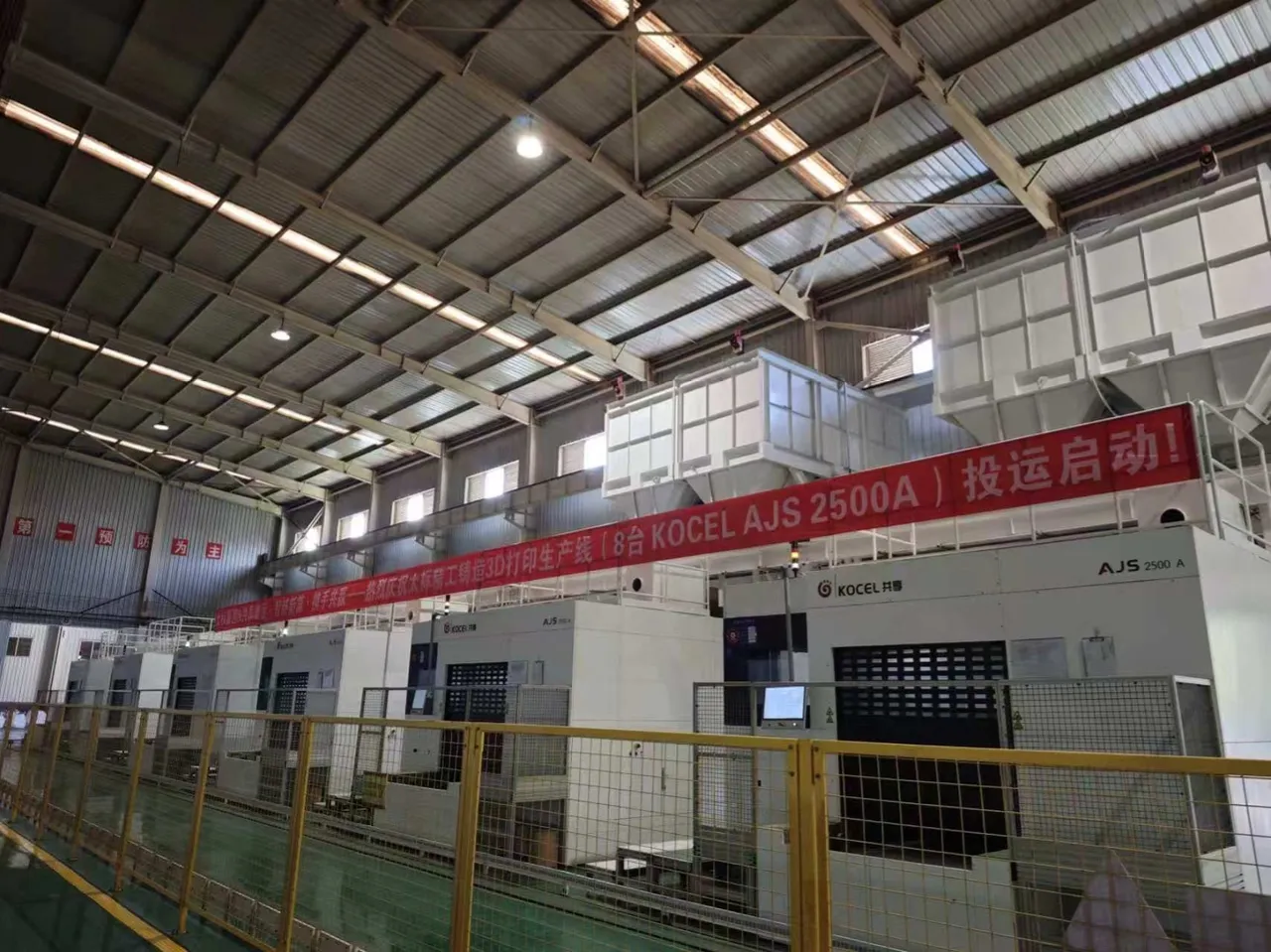

3D-принтеры KOCEL AJS 2500A
После того как 3Д принтеры завершают изготовление форм, транспортные задачи берут на себя автоматизированные тележки AGV (Automated Guided Vehicles). Эти беспилотные платформы автономно перемещают рабочие контейнеры между производственными участками. Полный отказ от кранов, погрузчиков и человеческого фактора позволяет роботизированной логистике функционировать в круглосуточном режиме с точностью до миллиметра.
Обработка стержней
На этапе очистки песка труд десятков сотрудников теперь заменяют три портальных робота (truss robots). Их задачи включают автоматический захват стержней, удаление остатков песка, нанесение защитного огнеупорного состава и последующую отправку на сушку.

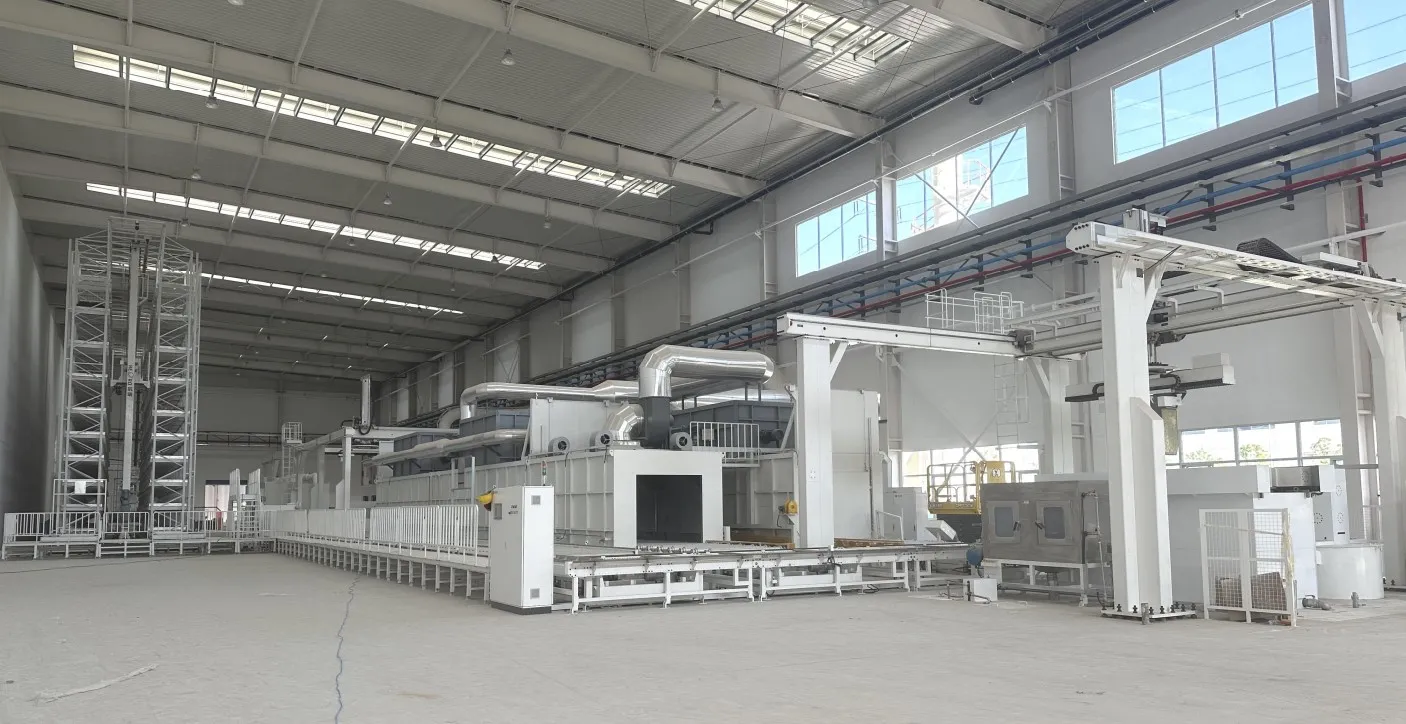

Система обработки стержней
Автоматическая станция выдачи стержней, печь поверхностной сушки и автоматизированный высотный склад функционируют как единая технологическая цепь. Изготовленные стержни проходят полный цикл подготовки, после чего размещаются на хранение в автоматизированном складе. В нужный момент система самостоятельно идентифицирует необходимые компоненты и транспортирует их на участок сборки.
Сам автоматизированный высотный склад представляет собой систему хранения, в которой роботы независимо размещают и извлекают грузы из ячеек, максимально эффективно задействуя вертикальное пространство.

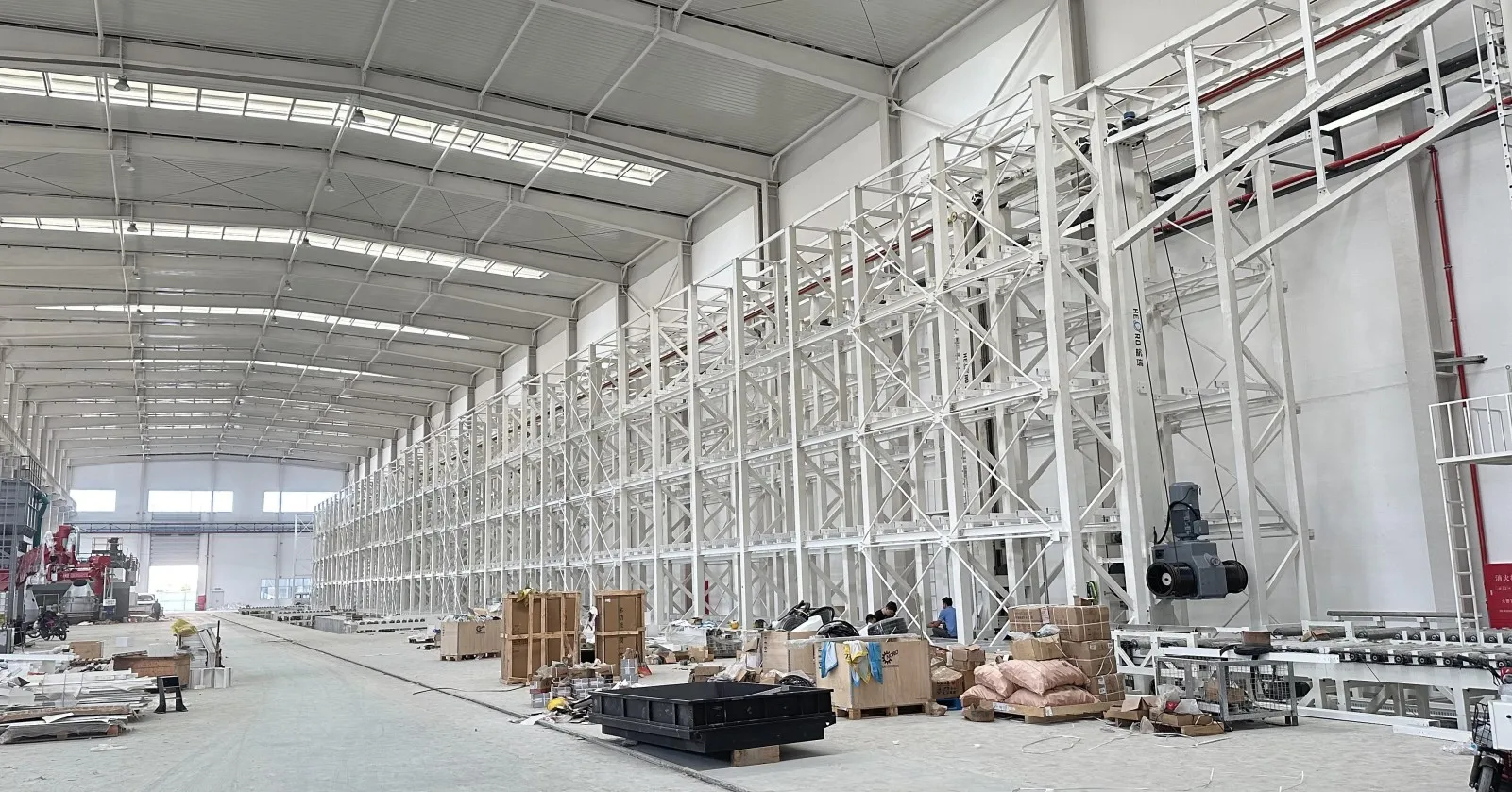

Автоматизированный высотный склад
Заливка
Плавильный участок оснащен самым современным оборудованием. Среднечастотная индукционная печь с садкой 5 тонн, работающая в конфигурации «один-к-двум», гарантирует бесперебойную подачу металла.
Среднечастотная индукционная печь
Вакуумная дегазационная печь удаляет газы из расплава, а установка AOD (Argon Oxygen Decarburization) осуществляет рафинирование стали, очищая ее от углерода с помощью смеси аргона и кислорода. При производстве отливок из нержавеющей стали и никелевых сплавов чистота металла имеет критическое значение: даже минимальное отклонение в химическом составе приведет к тому, что деталь не выдержит реальных эксплуатационных нагрузок.
После завершения заливки формы направляются на тяжелый трехмерный склад. Там организован контролируемый процесс остывания, который предотвращает образование внутренних напряжений в структуре металла.
Завершающий этап
После остывания отливок начинается процесс выбивки. Два кантователя для опрокидывания опок (box-turning machines) бережно извлекают детали, после чего интегрированная установка выбивки и дробления отделяет металл от песка.
Работа с раскаленным металлом традиционно относится к числу самых тяжелых и опасных операций в литейном производстве. Здесь человека полностью заменяет робот: манипулятор-захват грузоподъемностью 5 тонн без усталости и риска для здоровья обслуживает горячие отливки.

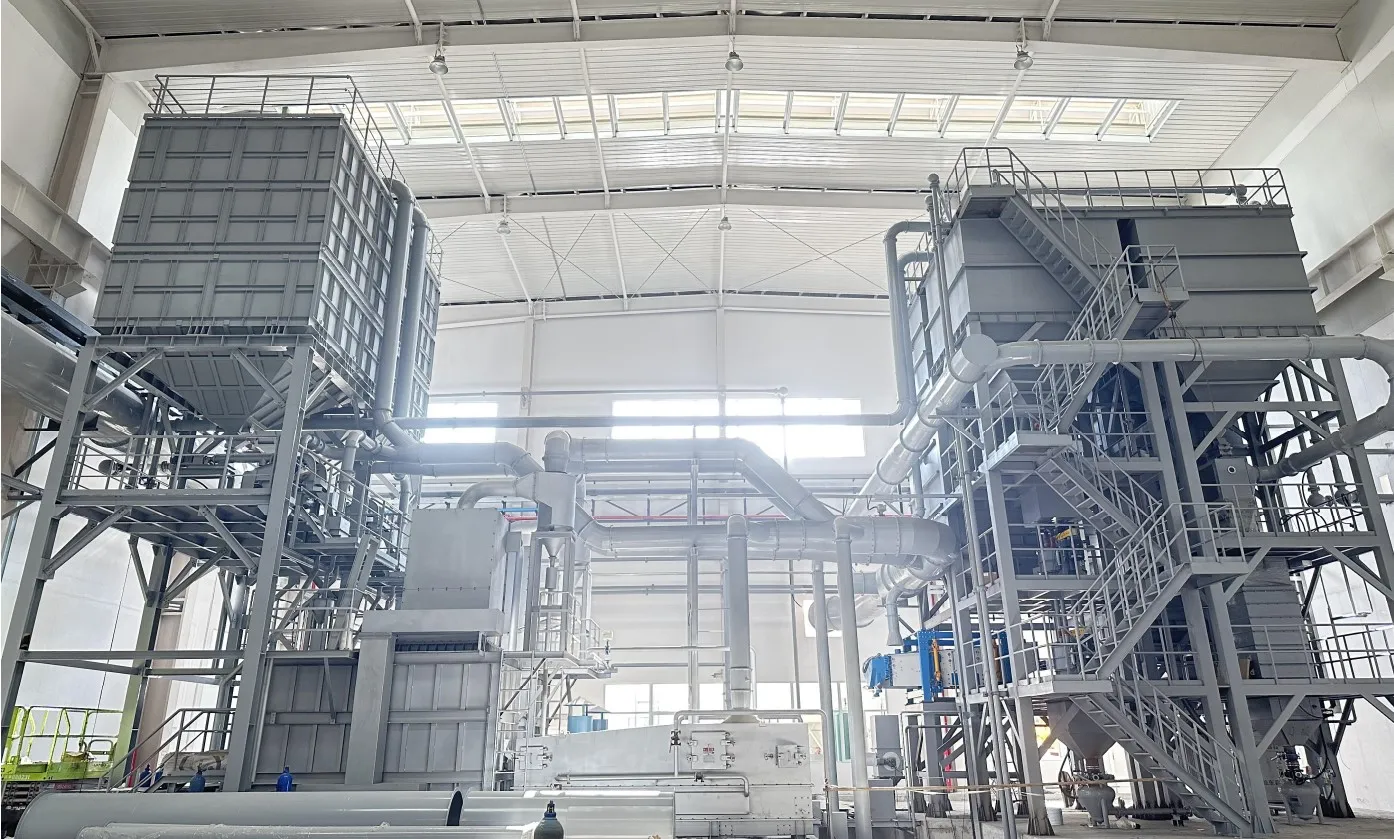

Регенерация песка
Отдельного внимания заслуживает система регенерации песка — одна из наиболее впечатляющих особенностей данного завода. После выбивки отработанный песок не утилизируется, а отправляется на переработку. Две установки термической регенерации и одна установка механической регенерации восстанавливают свойства материала, позволяя использовать его повторно.
В отличие от традиционного литья, где образуются тонны отходов, на этом предприятии песок циркулирует по замкнутому циклу. Добавление нового материала требуется лишь для компенсации незначительных потерь. Такое решение обеспечивает не только существенное снижение себестоимости, но и минимизирует экологическую нагрузку.
Итоги
Для всей литейной отрасли данный проект служит наглядным примером того, как можно трансформировать традиционное «грязное» производство в высокотехнологичную фабрику. Это достигнуто не путем точечных улучшений, а благодаря полному переосмыслению каждого процесса с нуля. 600 единиц оборудования, 11 промышленных 3Д принтеров и сквозная автоматизация «от печати до регенерации» функционируют как единый слаженный механизм.
Предприятие выпускает сложные отливки из дорогостоящих материалов, обеспечивая высокую эффективность и стабильное качество. Благодаря такому подходу производство сохраняет высокую конкурентоспособность на глобальном рынке, где цена ошибки критична, а требования к качеству непрерывно ужесточаются.
