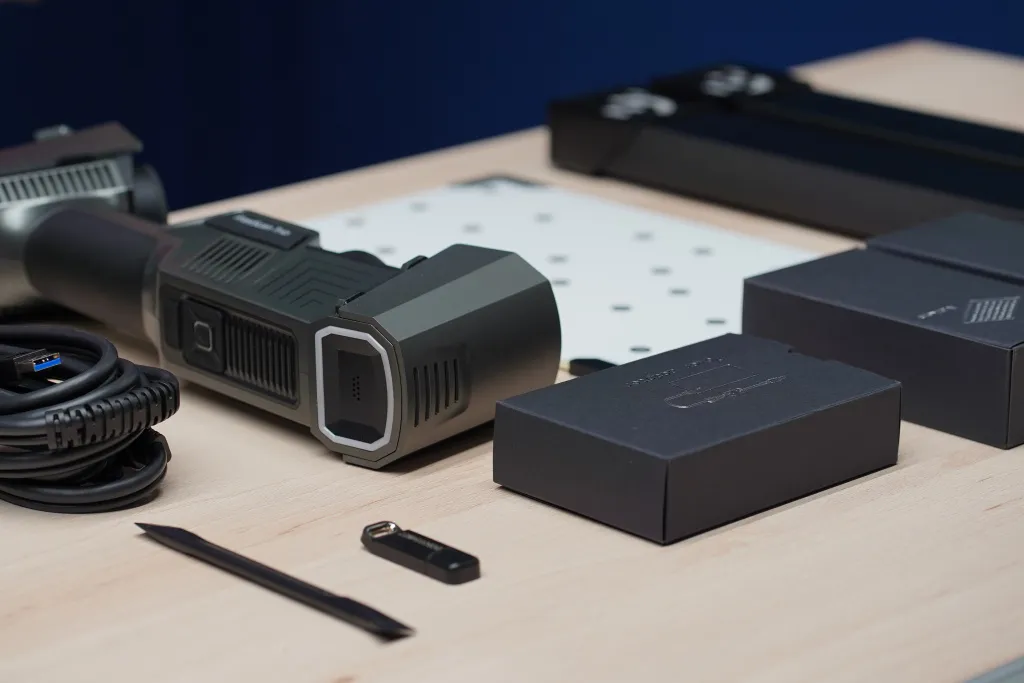

Обозреваем ScanLine EasyScan Trio: опыт использования
-
3D-сканер EasyScan Trio
-
Две магнитные фотограмметрические масштабные линейки
-
Жёсткий транспортировочный кейс
-
Программное обеспечение для сканирования (бессрочная лицензия, без ежемесячных платежей)
-
USB-накопитель с предустановленным ПО и файлами калибровки для масштабных линеек
-
Аппаратный ключ безопасности для активации устройства
-
Маркеры двух размеров – 3 мм и 6 мм (предусмотрены для опционального использования)
-
Калибровочная панель
-
Кабель питания
Особенности
EasyScan Trio – это не просто сканер, а полноценная измерительная система, сочетающая передовые оптические технологии и встроенную фотограмметрию. Благодаря ей достигается объёмная точность до 0,014 + 0,012 мм/м, что особенно критично при работе с крупногабаритными объектами. Система мгновенно фиксирует пространственное положение каждой захваченной области, обеспечивая минимальную погрешность по всей геометрии изделия.
Для использования фотограмметрического режима достаточно разместить на объекте маркеры и установить в сцену одну или несколько магнитных масштабных линеек. Их количество зависит от размера детали: чем крупнее объект, тем больше опорных точек требуется. При этом важно соблюдать одно правило: в поле зрения сканера во время захвата должно находиться не менее 6–8 маркеров. Это гарантирует стабильную привязку и максимальную точность данных.
Особое внимание уделено работе со сложной геометрией. Оптимизированный угол обзора камеры (рабочая зона 650 × 580 мм) позволяет уверенно сканировать поднутрения, глухие отверстия и труднодоступные зоны, что значительно расширяет возможности при оцифровке крупных промышленных изделий.
Гибкость режимов
EasyScan Trio предлагает четыре режима сканирования, адаптированных под разные задачи:
98 лазерных линий – ключевая особенность сканера. В этом режиме можно работать полностью без маркеров, полагаясь на геометрию объекта. Дополнительно доступен гибридный режим, где система одновременно использует и особенности геометрии, и маркеры для выравнивания. Скорость захвата достигает 3 010 000 точек в секунду, что делает его идеальным для быстрого сканирования крупных поверхностей.
26 лазерных линий – сбалансированный режим для эффективной работы с большими площадями при сохранении высокой детализации.
7 лазерных линий для точного захвата сложных участков: рёбер, пазов, резьбы.
1 лазерная линия — режим максимальной детализации, позволяющий достичь расстояния между точками всего 0,01 мм.
Это решение для микродеталей, ювелирных изделий или элементов с тонкой структурой поверхности.
Такая гибкость превращает EasyScan Trio в универсальный инструмент, применимый в самых разных сферах:
— автомобильная и аэрокосмическая промышленность,
— реверс-инжиниринг и контроль качества,
— медицина и протезирование,
— цифровизация культурного наследия и художественное моделирование.
Метрологическая достоверность
Важное преимущество EasyScan Trio – его официальная сертификация Российской Федерации. Сканер внесён в Государственный реестр средств измерений под номером 95842-25 и признан Федеральным агентством по техническому регулированию и метрологии как тип средства измерения.
Это означает, что заявленные характеристики подтверждены независимой аттестацией, а само устройство подлежит поверке – это требование, обязательное для многих промышленных предприятий, лабораторий и государственных учреждений. Такая сертификация делает EasyScan Trio не просто удобным инструментом, а метрологически достоверным решением для задач, где точность не опция, а норма.

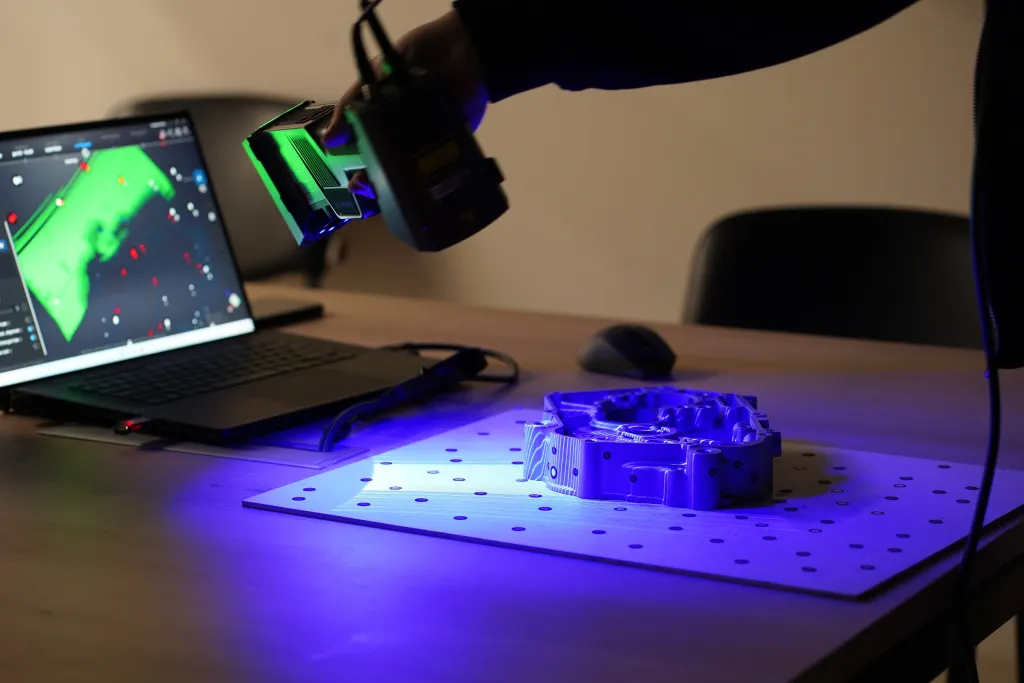

Калибровка и сканирование
Процесс калибровки EasyScan Trio интуитивен и занимает минимум времени. Достаточно разместить калибровочную пластину на ровной горизонтальной поверхности и следовать пошаговым инструкциям в программном обеспечении. В ходе калибровки оператору нужно несколько раз опустить и поднять сканер под разными углами, чтобы система зафиксировала параметры оптической схемы. После этого устройство готово к работе без дополнительных настроек или внешнего оборудования.

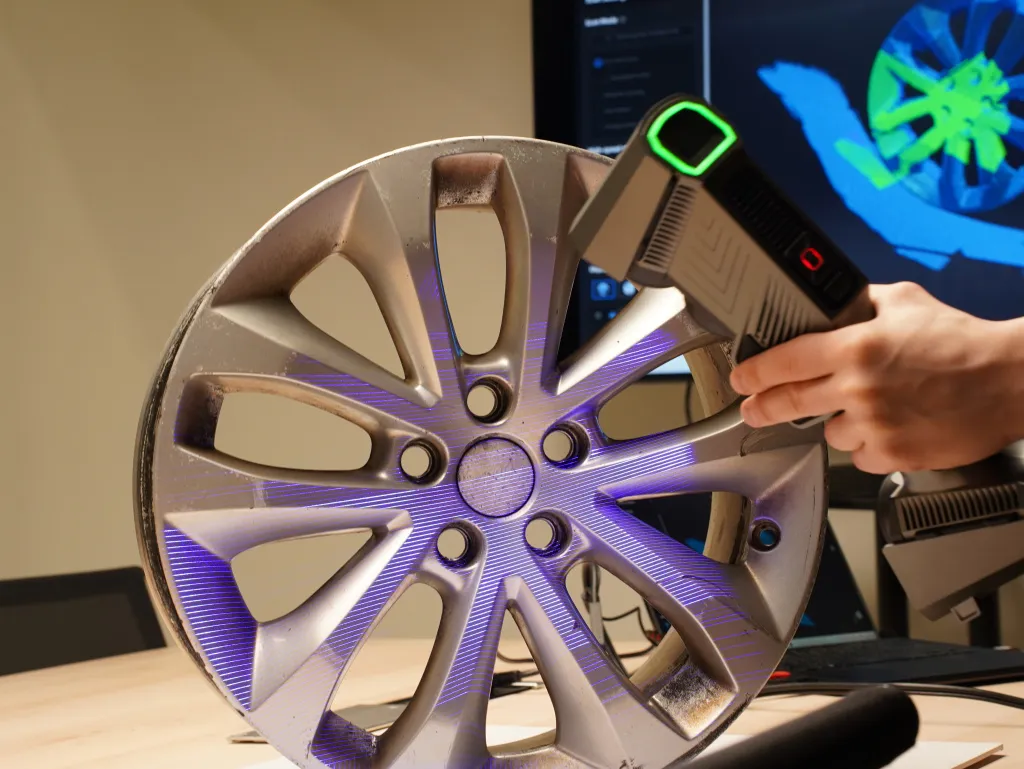

Сканирование автомобильного диска
Одним из ярких примеров возможностей сканера стал проект по оцифровке автомобильного диска. В условиях ограниченного количества маркеров (что часто бывает при работе с крупными или сложными объектами) особенно проявил себя гибридный режим выравнивания, сочетающий ориентацию по геометрии и по маркерам.

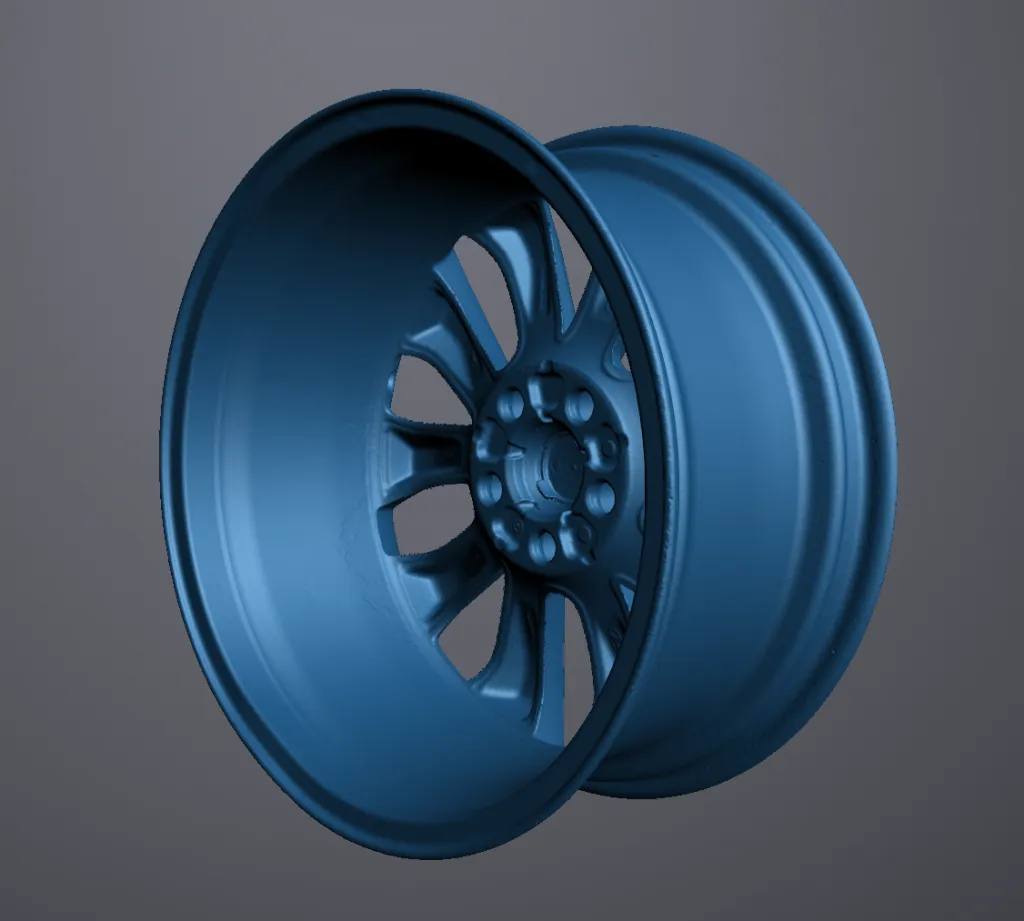

Благодаря этой технологии удалось получить полную, непрерывную модель диска без разрывов, даже там, где маркеров было недостаточно для надёжной привязки. В таких зонах система автоматически переключалась на распознавание геометрических особенностей. А на участках с повторяющейся структурой (например, симметричные спицы) использовала маркеры для избежания ошибок совмещения.

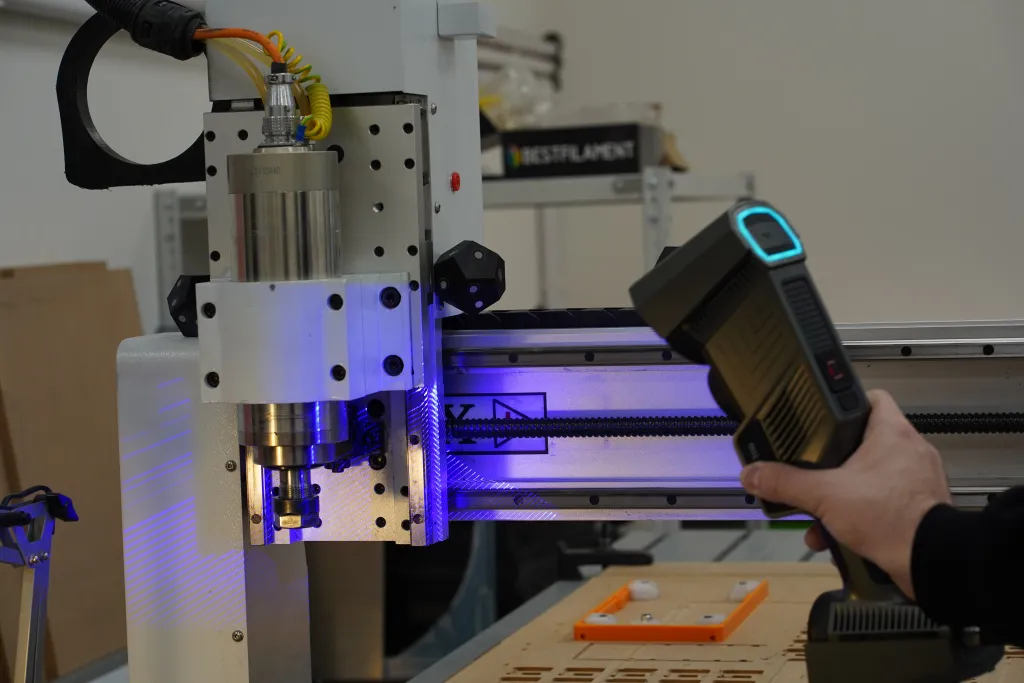

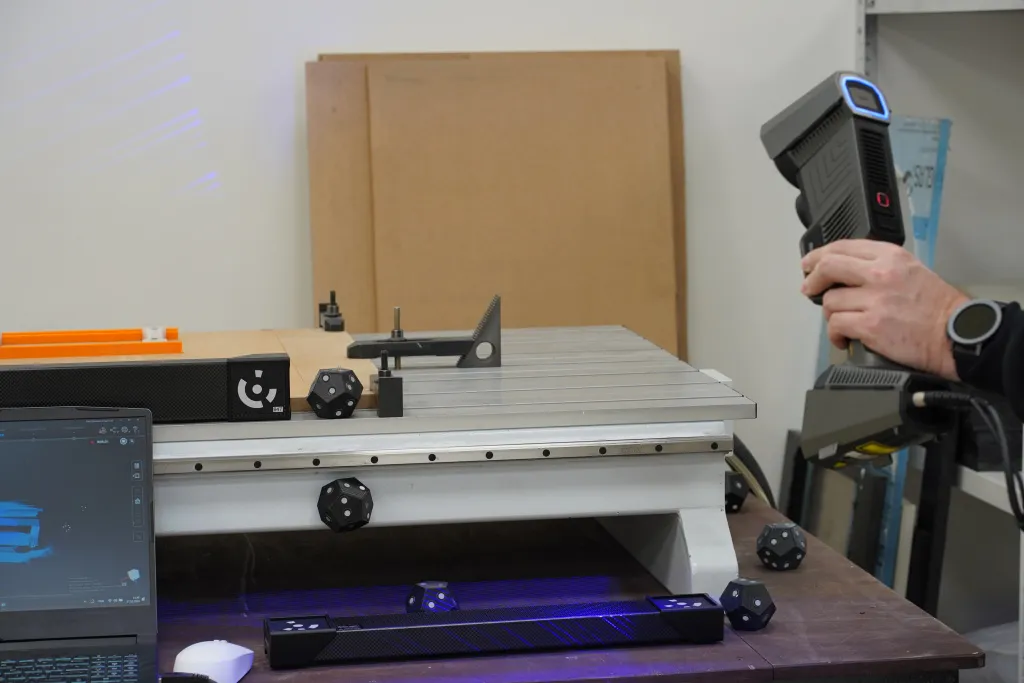

Сканирование станка с ЧПУ Advercut K6090T4A
В другом кейсе требовалась высокоточная оцифровка части промышленного станка. Здесь уже нельзя было полагаться только на геометрию, нужна была метрологическая достоверность. Для этого мы активировали встроенную фотограмметрическую систему: в сцену была помещена магнитная масштабная линейка, что позволило создать точную метрическую сетку и минимизировать накопительную погрешность.

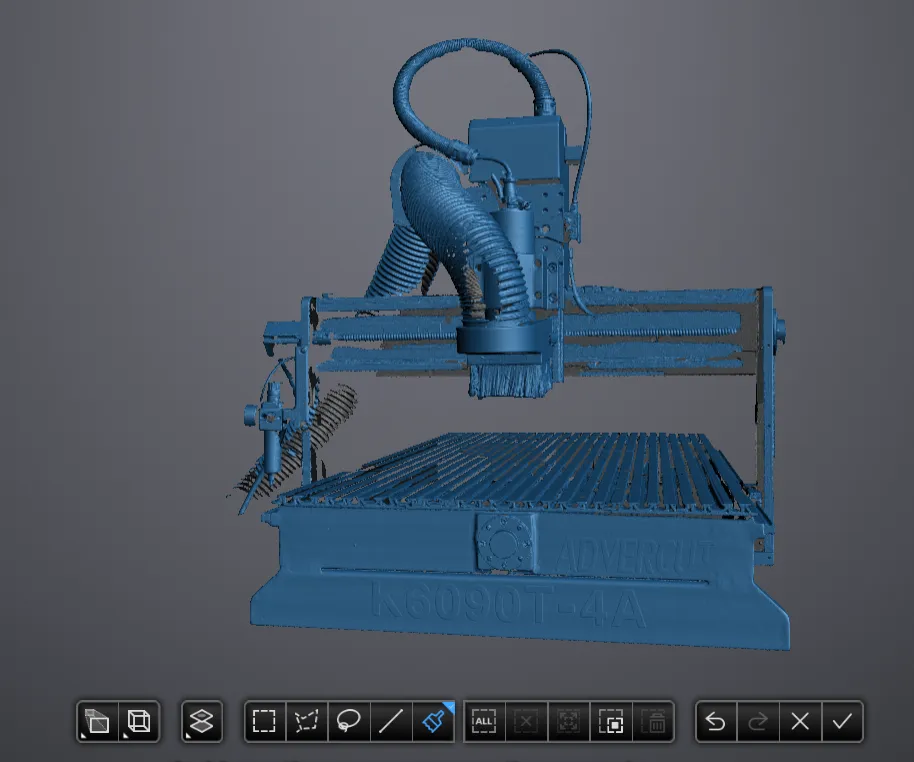

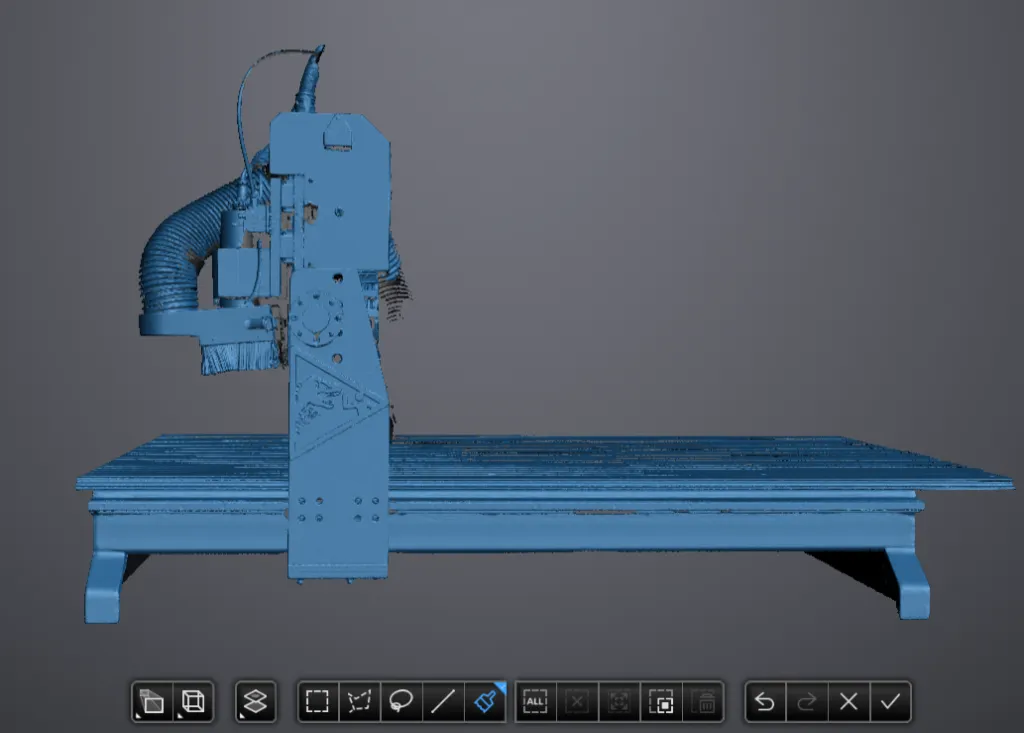

В результате удалось получить точную 3D-модель даже сложных узлов станка.
Особое внимание уделили работе с отражающими поверхностями – типичной проблемой при сканировании металлического оборудования. Синий лазер EasyScan Trio в сочетании с гибкими настройками яркости в ПО позволил эффективно подавлять блики и захватывать данные без применения матирующих спреев.
Тем не менее, стоит отметить: при максимальных требованиях к точности (например, в задачах контроля геометрии) рекомендуется всё же предварительно подготовить сильно блестящие участки. Без этого возможны локальные искажения, вызванные зеркальным отражением лазера.
Заключение
EasyScan Trio показал себя как надёжное и многофункциональное решение для профессионального 3D-сканирования. Независимо от выбранного режима, будь то 26 лазерных линий с фотограмметрией или полностью безмаркерный захват в режиме 98 линий, сканер уверенно справляется с задачами разного уровня сложности.
Особенно ценным оказывается его способность работать в условиях, где нанесение маркеров невозможно или нецелесообразно: из-за высокой температуры поверхности, хрупкости материала, сложной формы или требований к чистоте объекта. В таких случаях гибридный режим становится настоящим преимуществом: даже при потере привязки по маркерам система автоматически переключается на распознавание геометрии, позволяя без перерывов досканировать недостающие участки.
Благодаря сочетанию высокой скорости, точности до микрона, встроенной фотограмметрии и гибкости в подготовке, EasyScan Trio отлично подходит для широкого спектра профессиональных задач:
— реверс-инжиниринг,
— контроль геометрии и качества продукции,
— цифровая документация промышленных объектов,
— подготовка данных для CAD/CAM-систем.
EasyScan Trio – интеллектуальный инструмент для инженеров, метрологов и технических специалистов, которые ценят точность, надёжность и свободу выбора в рабочем процессе.
Комплектация
Прежде чем перейти к техническим характеристикам, рассмотрим, что входит в стандартную поставку EasyScan Trio:
-
3D-сканер EasyScan Trio
-
Две магнитные фотограмметрические масштабные линейки
-
Жёсткий транспортировочный кейс
-
Программное обеспечение для сканирования (бессрочная лицензия, без ежемесячных платежей)
-
USB-накопитель с предустановленным ПО и файлами калибровки для масштабных линеек
-
Аппаратный ключ безопасности для активации устройства
-
Маркеры двух размеров – 3 мм и 6 мм (предусмотрены для опционального использования)
-
Калибровочная панель
-
Кабель питания
Особенности
EasyScan Trio – это не просто сканер, а полноценная измерительная система, сочетающая передовые оптические технологии и встроенную фотограмметрию. Благодаря ей достигается объёмная точность до 0,014 + 0,012 мм/м, что особенно критично при работе с крупногабаритными объектами. Система мгновенно фиксирует пространственное положение каждой захваченной области, обеспечивая минимальную погрешность по всей геометрии изделия.
Для использования фотограмметрического режима достаточно разместить на объекте маркеры и установить в сцену одну или несколько магнитных масштабных линеек. Их количество зависит от размера детали: чем крупнее объект, тем больше опорных точек требуется. При этом важно соблюдать одно правило: в поле зрения сканера во время захвата должно находиться не менее 6–8 маркеров. Это гарантирует стабильную привязку и максимальную точность данных.
Особое внимание уделено работе со сложной геометрией. Оптимизированный угол обзора камеры (рабочая зона 650 × 580 мм) позволяет уверенно сканировать поднутрения, глухие отверстия и труднодоступные зоны, что значительно расширяет возможности при оцифровке крупных промышленных изделий.
Гибкость режимов
EasyScan Trio предлагает четыре режима сканирования, адаптированных под разные задачи:
98 лазерных линий – ключевая особенность сканера. В этом режиме можно работать полностью без маркеров, полагаясь на геометрию объекта. Дополнительно доступен гибридный режим, где система одновременно использует и особенности геометрии, и маркеры для выравнивания. Скорость захвата достигает 3 010 000 точек в секунду, что делает его идеальным для быстрого сканирования крупных поверхностей.
26 лазерных линий – сбалансированный режим для эффективной работы с большими площадями при сохранении высокой детализации.
7 лазерных линий для точного захвата сложных участков: рёбер, пазов, резьбы.
1 лазерная линия — режим максимальной детализации, позволяющий достичь расстояния между точками всего 0,01 мм.
Это решение для микродеталей, ювелирных изделий или элементов с тонкой структурой поверхности.
Такая гибкость превращает EasyScan Trio в универсальный инструмент, применимый в самых разных сферах:
— автомобильная и аэрокосмическая промышленность,
— реверс-инжиниринг и контроль качества,
— медицина и протезирование,
— цифровизация культурного наследия и художественное моделирование.
Метрологическая достоверность
Важное преимущество EasyScan Trio – его официальная сертификация Российской Федерации. Сканер внесён в Государственный реестр средств измерений под номером 95842-25 и признан Федеральным агентством по техническому регулированию и метрологии как тип средства измерения.
Это означает, что заявленные характеристики подтверждены независимой аттестацией, а само устройство подлежит поверке – это требование, обязательное для многих промышленных предприятий, лабораторий и государственных учреждений. Такая сертификация делает EasyScan Trio не просто удобным инструментом, а метрологически достоверным решением для задач, где точность не опция, а норма.
Калибровка и сканирование
Процесс калибровки EasyScan Trio интуитивен и занимает минимум времени. Достаточно разместить калибровочную пластину на ровной горизонтальной поверхности и следовать пошаговым инструкциям в программном обеспечении. В ходе калибровки оператору нужно несколько раз опустить и поднять сканер под разными углами, чтобы система зафиксировала параметры оптической схемы. После этого устройство готово к работе без дополнительных настроек или внешнего оборудования.
Сканирование автомобильного диска
Одним из ярких примеров возможностей сканера стал проект по оцифровке автомобильного диска. В условиях ограниченного количества маркеров (что часто бывает при работе с крупными или сложными объектами) особенно проявил себя гибридный режим выравнивания, сочетающий ориентацию по геометрии и по маркерам.
Благодаря этой технологии удалось получить полную, непрерывную модель диска без разрывов, даже там, где маркеров было недостаточно для надёжной привязки. В таких зонах система автоматически переключалась на распознавание геометрических особенностей. А на участках с повторяющейся структурой (например, симметричные спицы) использовала маркеры для избежания ошибок совмещения.
Сканирование станка с ЧПУ Advercut K6090T4A
В другом кейсе требовалась высокоточная оцифровка части промышленного станка. Здесь уже нельзя было полагаться только на геометрию, нужна была метрологическая достоверность. Для этого мы активировали встроенную фотограмметрическую систему: в сцену была помещена магнитная масштабная линейка, что позволило создать точную метрическую сетку и минимизировать накопительную погрешность.
В результате удалось получить точную 3D-модель даже сложных узлов станка.
Особое внимание уделили работе с отражающими поверхностями – типичной проблемой при сканировании металлического оборудования. Синий лазер EasyScan Trio в сочетании с гибкими настройками яркости в ПО позволил эффективно подавлять блики и захватывать данные без применения матирующих спреев.
Тем не менее, стоит отметить: при максимальных требованиях к точности (например, в задачах контроля геометрии) рекомендуется всё же предварительно подготовить сильно блестящие участки. Без этого возможны локальные искажения, вызванные зеркальным отражением лазера.
Заключение
EasyScan Trio показал себя как надёжное и многофункциональное решение для профессионального 3D-сканирования. Независимо от выбранного режима, будь то 26 лазерных линий с фотограмметрией или полностью безмаркерный захват в режиме 98 линий, сканер уверенно справляется с задачами разного уровня сложности.
Особенно ценным оказывается его способность работать в условиях, где нанесение маркеров невозможно или нецелесообразно: из-за высокой температуры поверхности, хрупкости материала, сложной формы или требований к чистоте объекта. В таких случаях гибридный режим становится настоящим преимуществом: даже при потере привязки по маркерам система автоматически переключается на распознавание геометрии, позволяя без перерывов досканировать недостающие участки.
Благодаря сочетанию высокой скорости, точности до микрона, встроенной фотограмметрии и гибкости в подготовке, EasyScan Trio отлично подходит для широкого спектра профессиональных задач:
— реверс-инжиниринг,
— контроль геометрии и качества продукции,
— цифровая документация промышленных объектов,
— подготовка данных для CAD/CAM-систем.
EasyScan Trio – интеллектуальный инструмент для инженеров, метрологов и технических специалистов, которые ценят точность, надёжность и свободу выбора в рабочем процессе.
EasyScan Trio – первый российский портативный 3D-сканер, способный работать без использования маркеров. Его высокая точность и производительность достигаются за счёт уникальной оптической архитектуры: сканирование осуществляется с помощью 98 лазерных линий и трёх 5-мегапиксельных камер, которые в совокупности обеспечивают надёжное распознавание геометрии и текстуры объекта. Благодаря этой технологии отпадает необходимость в нанесении маркеров даже при работе с крупногабаритными или сложными по форме деталями.
