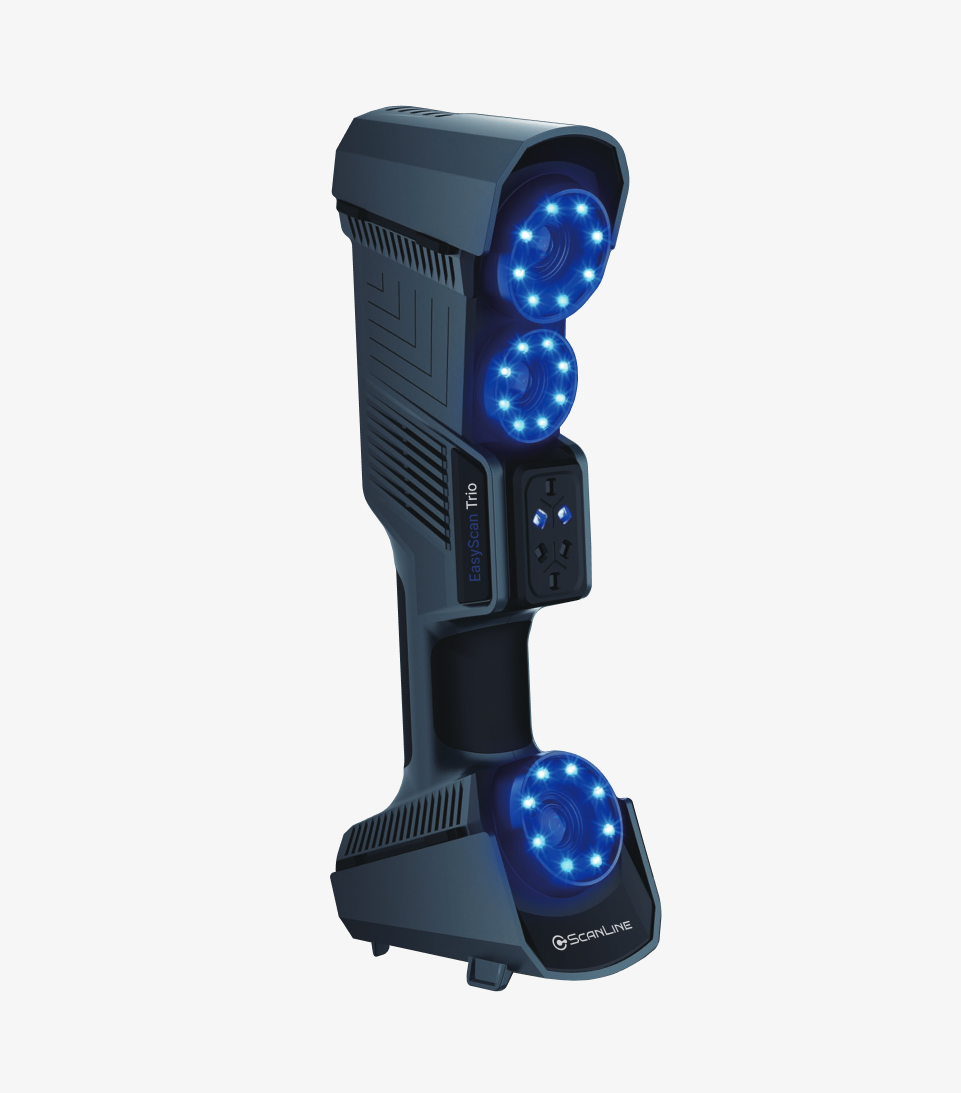

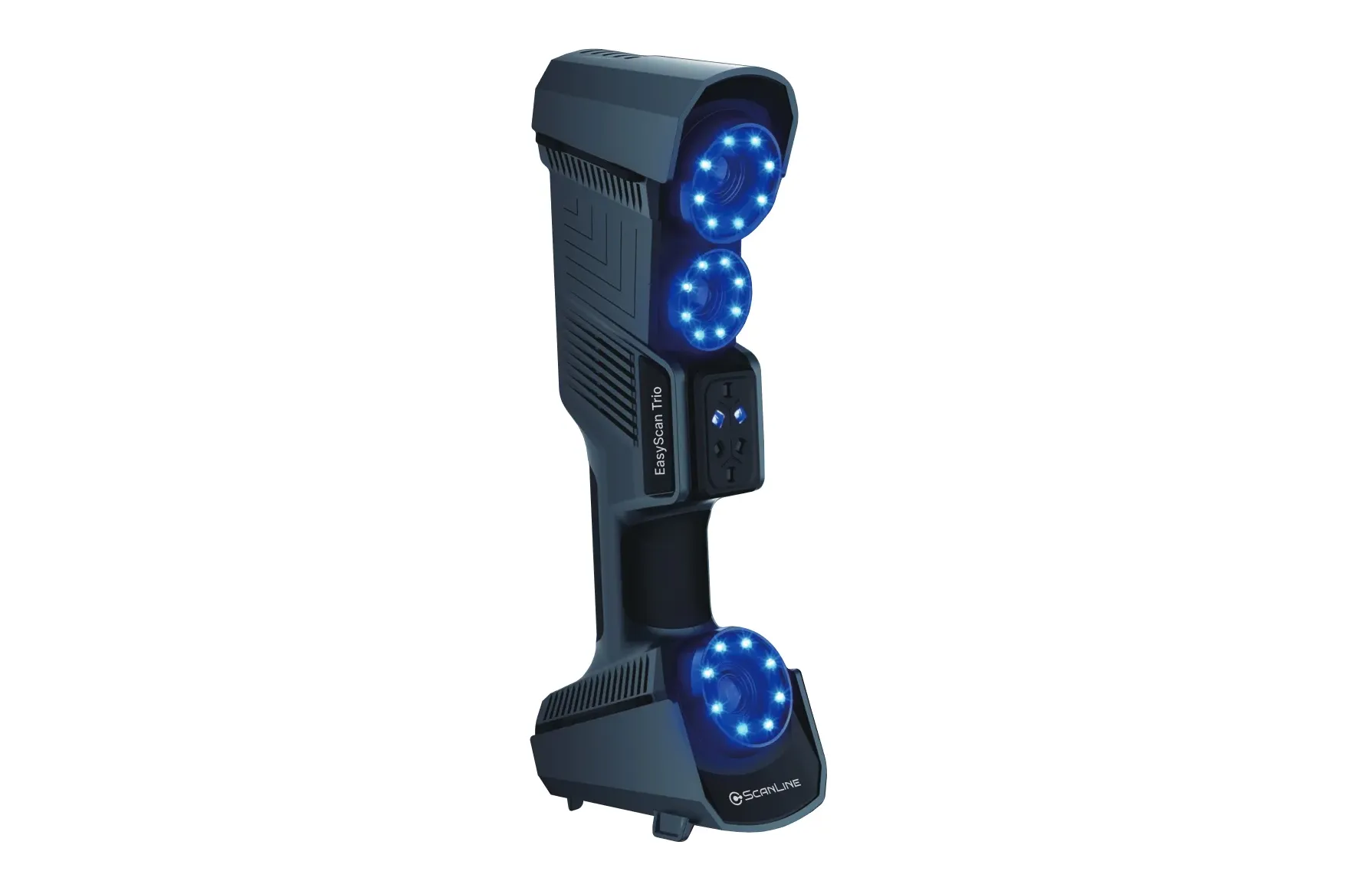

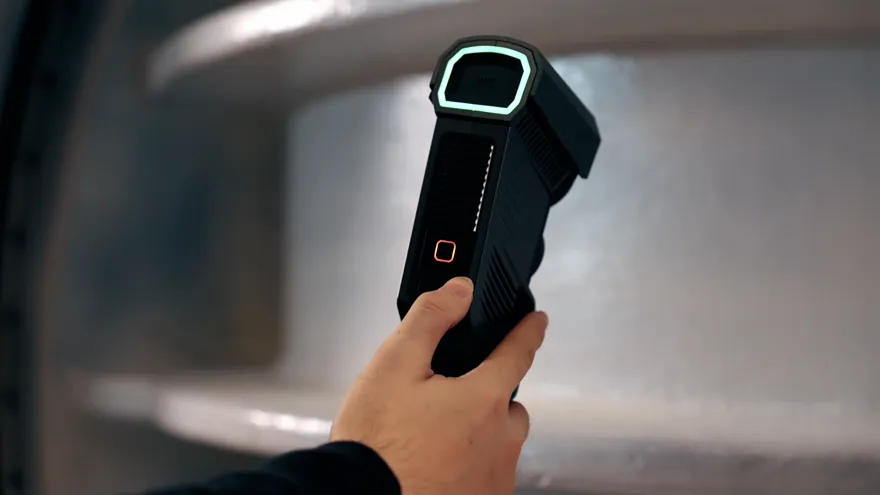

3D-сканер ScanLine EasyScan TRIO

ScanLine EasyScan Trio - промышленный ручной 3D-сканер метрологического класса, предназначенный для высокоточного контроля геометрии, измерений, обратного проектирования и создания цифровых моделей деталей и крупногабаритных объектов. Модель сочетает несколько режимов лазерного сканирования и интеллектуальную систему позиционирования, благодаря которой в специальном режиме можно работать без маркеров, используя 98 лазерных линий для отслеживания положения сканера. При необходимости EasyScan Trio поддерживает и традиционное сканирование с маркерами, что позволяет выбирать оптимальный способ позиционирования в зависимости от особенностей объекта. Сканер оснащён тремя промышленными камерами с разрешением 5 Мп каждая, поддерживает четыре режима лазерного сканирования и встроенную видеофотограмметрию VPG. Скорость съёма данных достигает 3 010 000 точек в секунду, а заявленная точность — до 0,014 мм, что делает EasyScan Trio подходящим решением для задач промышленного контроля, измерений и цифровизации изделий.

Сканирование без маркеров

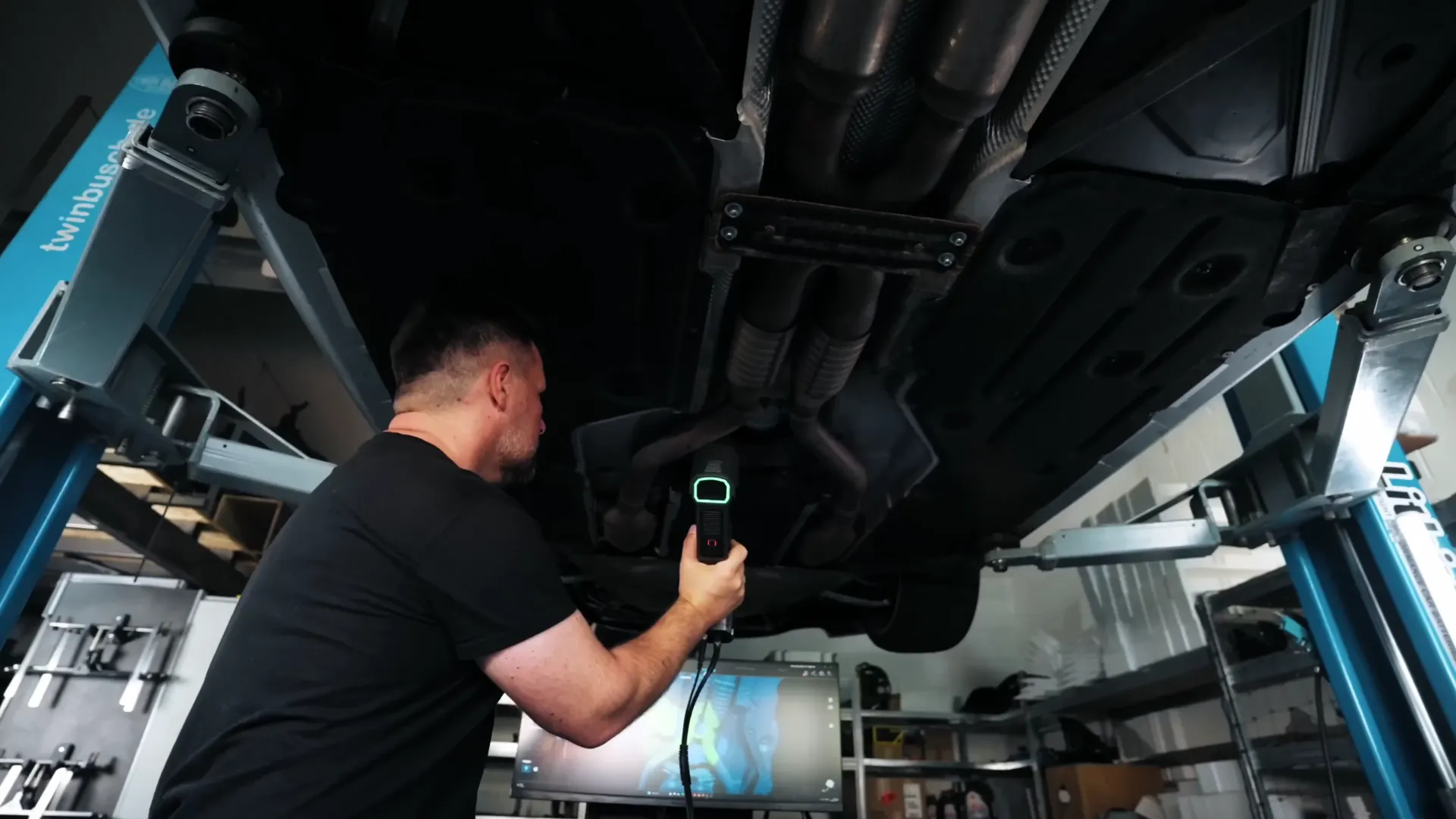

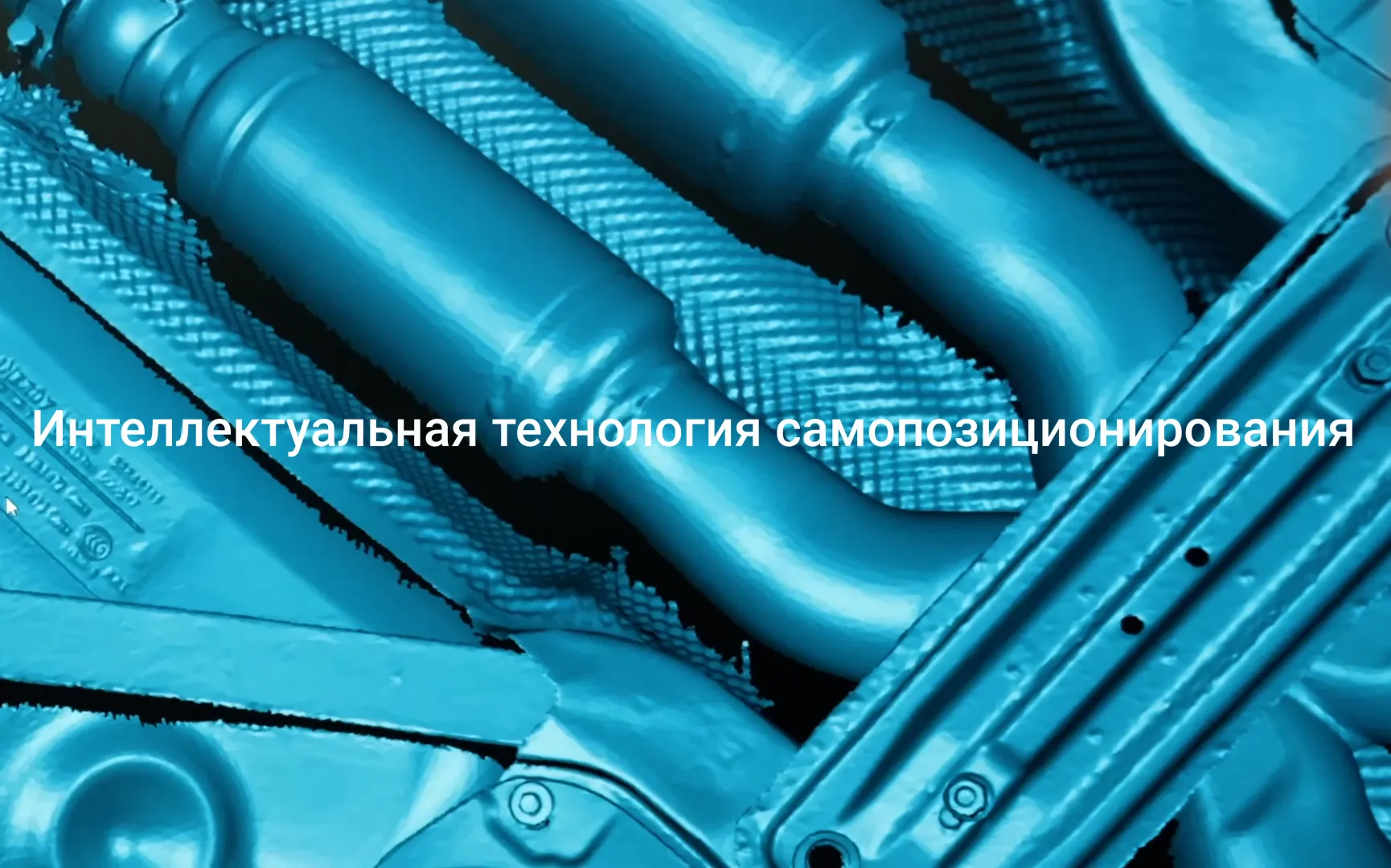

ScanLine EasyScan Trio рассчитан на полноценное сканирование без предварительной установки маркеров. В безмаркерном режиме используются 98 лазерных линий, а интеллектуальная система самопозиционирования определяет положение сканера по характерным геометрическим особенностям поверхности. Это позволяет приступить к работе без длительной подготовки объекта и наклеивания большого количества маркеров, что особенно удобно при сканировании кузовов автомобилей, крупных деталей станков, сварных конструкций, элементов промышленного оборудования и других объектов значительного размера.

Наиболее эффективно безмаркерная технология работает на поверхностях с выраженной и разнообразной геометрией. При наличии симметричных или повторяющихся элементов, а также на участках с небольшим количеством уникальных геометрических признаков для повышения стабильности позиционирования рекомендуется использовать маркеры. Программное обеспечение EasyScan поддерживает несколько способов выравнивания — по маркерам, геометрическим особенностям и в комбинированном режиме. Это позволяет подобрать оптимальный способ отслеживания положения сканера в зависимости от формы и особенностей конкретного объекта.

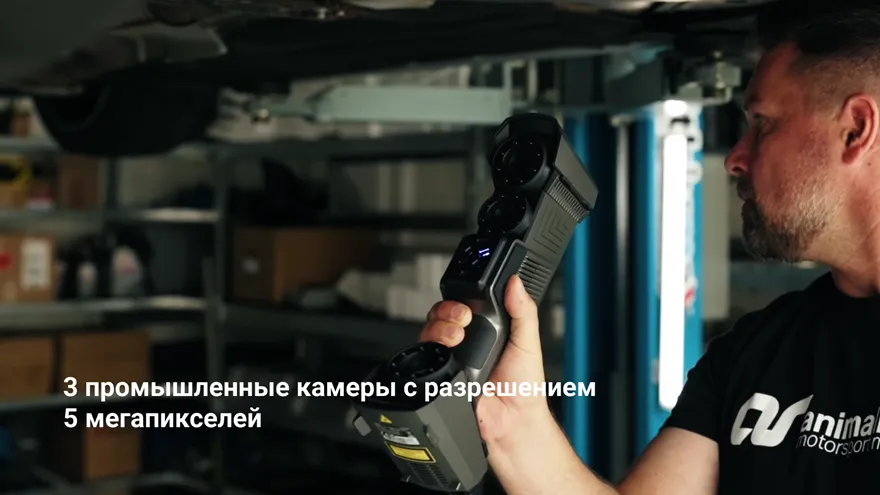

Три промышленные камеры по 5 Мп

Аппаратная часть EasyScan Trio включает три промышленные камеры с разрешением 5 Мп каждая. Они обеспечивают точную фиксацию лазерных линий, высокую детализацию поверхности и стабильное позиционирование сканера при работе с объектами сложной формы. Камерная система используется во всех основных режимах сканирования, включая работу без маркеров, и позволяет получать плотные трёхмерные данные с высокой детализацией.

Высокое разрешение камер делает EasyScan Trio подходящим не только для крупногабаритных объектов, но и для небольших деталей, где важно точно передать мелкие элементы и особенности геометрии. Для обработки участков со сложной формой и труднодоступных элементов предусмотрен режим детального сканирования с семью параллельными лазерными линиями.

Четыре режима лазерного сканирования

ScanLine EasyScan Trio объединяет четыре режима лазерного сканирования, каждый из которых оптимизирован для определённого типа задач.

Высокоскоростное сканирование — 26 лазерных линий. Режим предназначен для быстрого сбора трёхмерных данных с крупных и средних объектов. Рабочее расстояние составляет около 300 мм, а широкое поле зрения позволяет за короткое время охватывать большие участки поверхности.

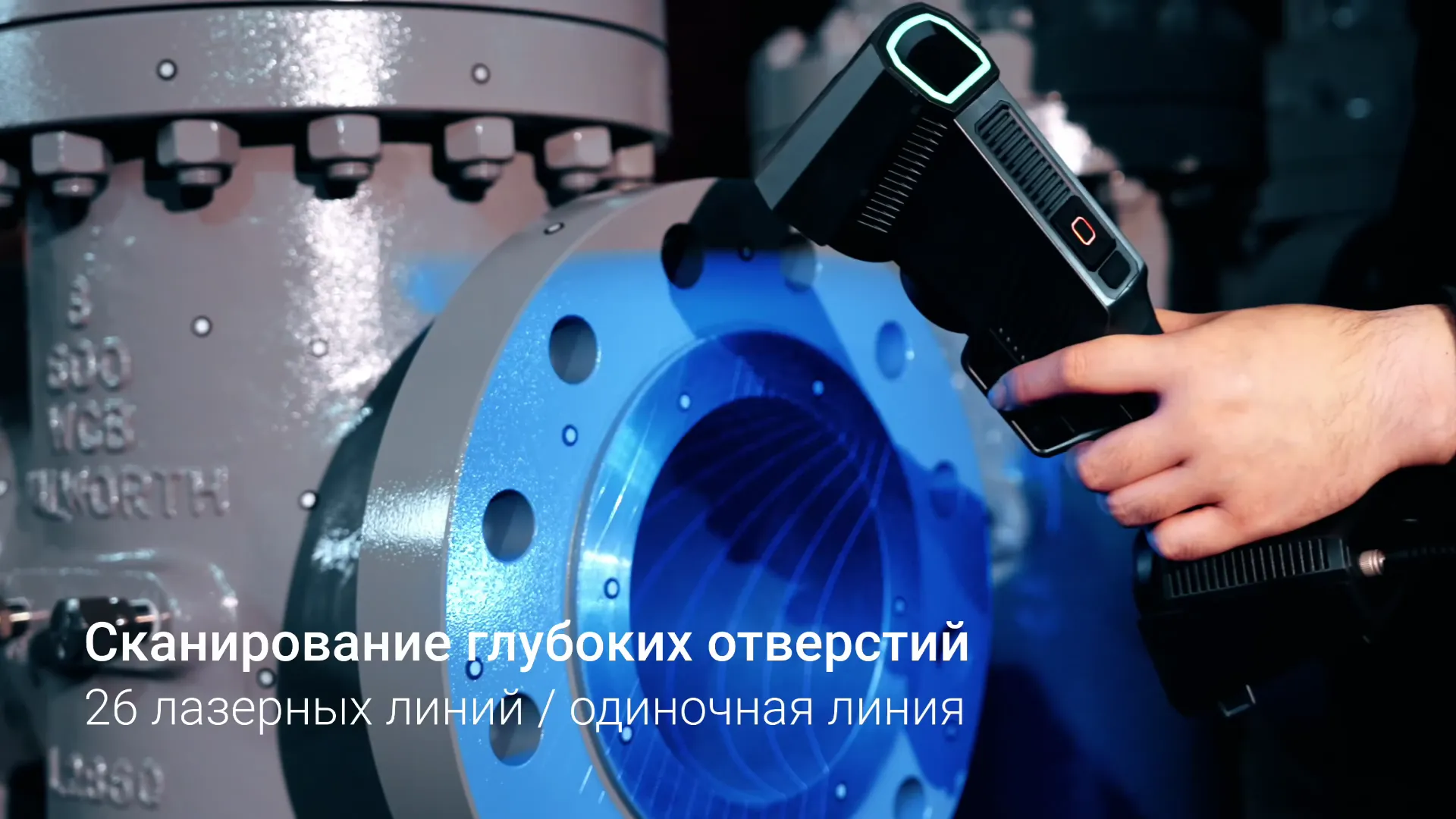

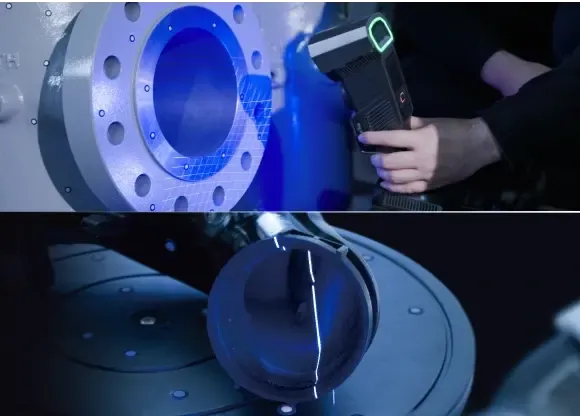

Сканирование глубоких отверстий — 26 или 1 лазерная линия. Режим подходит для работы с глубокими отверстиями, узкими полостями, карманами и внутренними стенками рёбер, где стандартное многолинейное сканирование может быть затруднено. Однолинейный режим позволяет эффективнее получать данные в труднодоступных местах. Максимальная глубина сканирования достигает 360 мм.

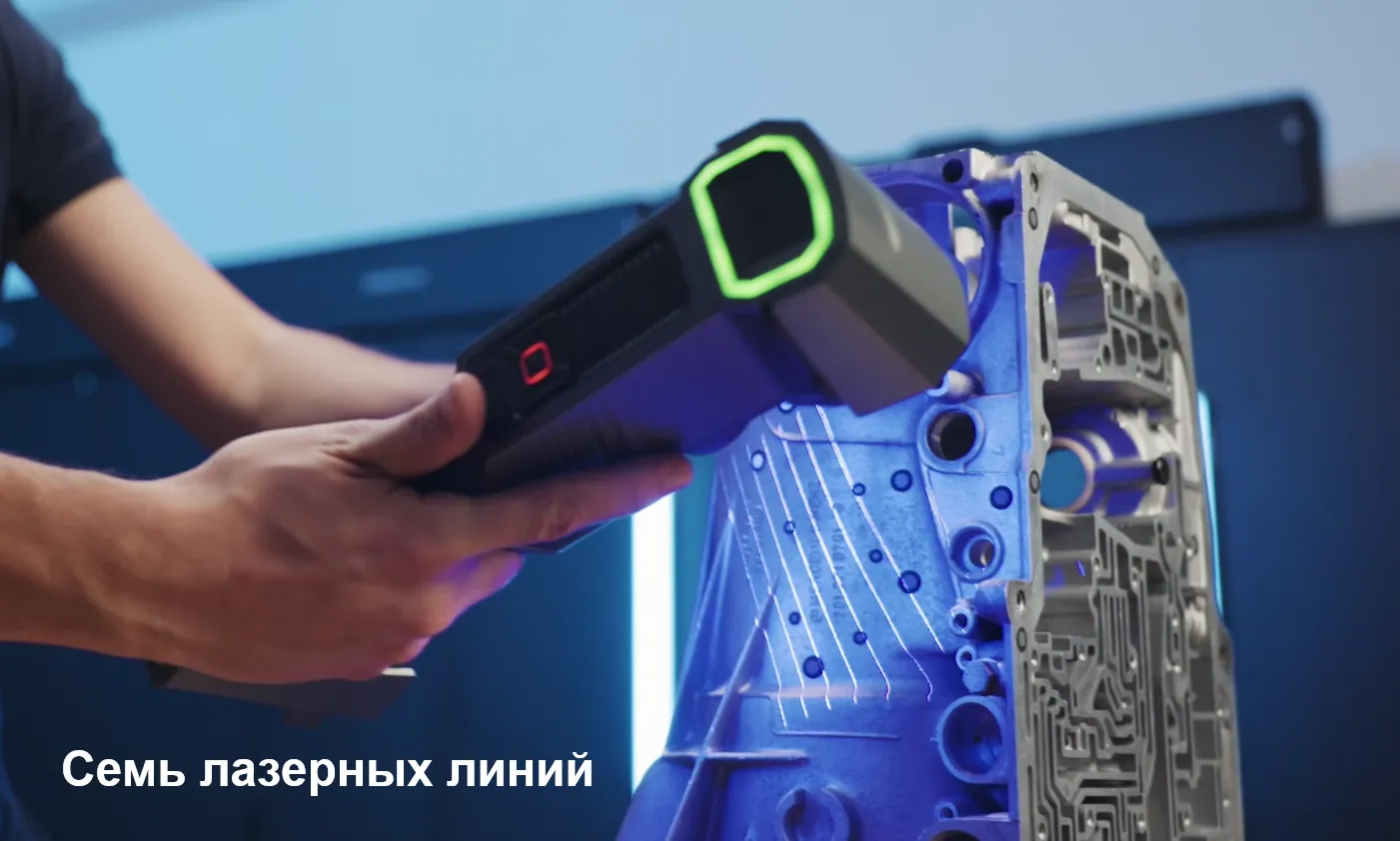

Детальное сканирование — 7 параллельных лазерных линий. Предназначено для точной передачи геометрии небольших элементов, острых кромок и участков со сложным рельефом. Рабочее расстояние составляет около 200 мм, что позволяет сосредоточиться на деталях объекта и получить более подробные данные.

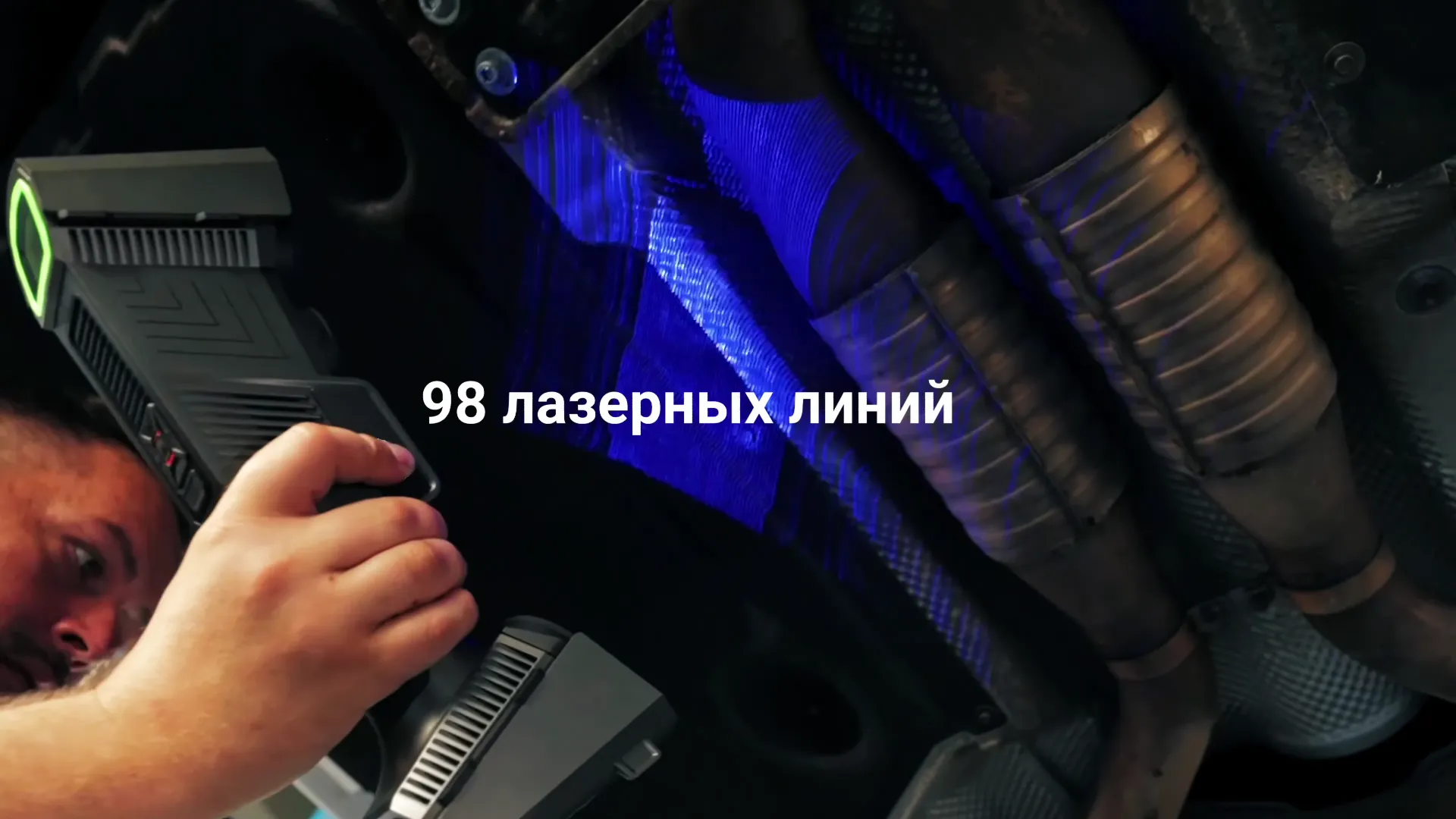

Безмаркерное сканирование — 98 лазерных линий. Ключевая особенность EasyScan Trio, позволяющая быстро собирать данные без предварительной установки маркеров. Интеллектуальная система позиционирования отслеживает положение сканера по геометрическим особенностям поверхности. Скорость сканирования в этом режиме достигает 3,01 млн точек в секунду, благодаря чему он особенно эффективен при работе с крупными объектами, имеющими выраженную и разнообразную геометрию.

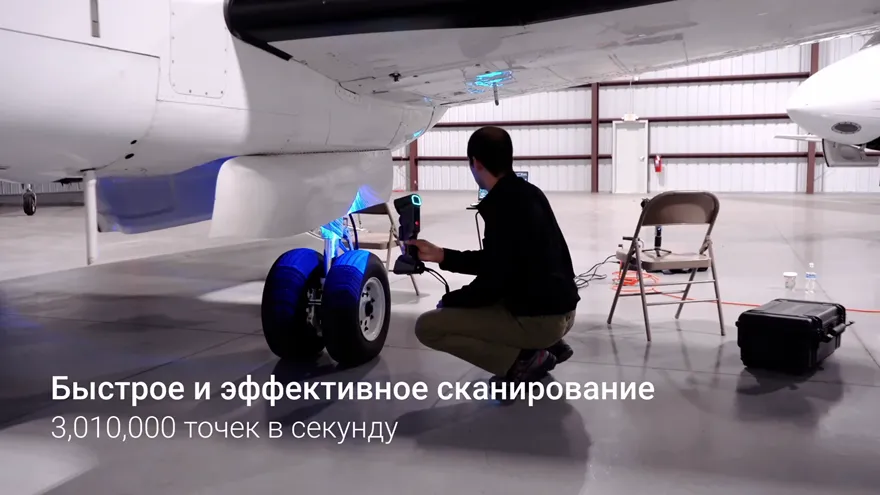

Скорость до 3,01 млн точек в секунду

Максимальная скорость сканирования EasyScan Trio достигает 3 010 000 точек в секунду. Такая производительность особенно полезна при работе с крупногабаритными объектами, поскольку позволяет быстро собирать большие объёмы трёхмерных данных. В сочетании с широким полем зрения до 650 × 580 мм это уменьшает количество проходов сканера и сокращает время цифровизации значительных по площади поверхностей.

При этом максимальная скорость не является универсальным режимом для всех задач. При работе с небольшими деталями, отверстиями и участками со сложной геометрией можно выбрать специализированный режим сканирования, оптимизированный для конкретного типа поверхности. Это позволяет получить более плотные и детализированные данные там, где важнее точность передачи мелких элементов, чем максимальная производительность.

Высокая точность для метрологических задач

При использовании маркеров EasyScan Trio обеспечивает точность до 0,014 мм. Объёмная точность составляет 0,014 + 0,025 мм/м, а при применении встроенной видеофотограмметрии VPG этот показатель улучшается до 0,014 + 0,012 мм/м. Такие характеристики позволяют использовать сканер не только для создания цифровых копий изделий, но и для профессионального контроля геометрии, анализа отклонений и выполнения измерительных задач, где важна высокая точность получаемых 3D-данных.

Встроенная видеофотограмметрия VPG

Для работы с крупногабаритными объектами EasyScan Trio оснащён встроенной системой видеофотограмметрии VPG. Она используется для улучшения пространственного позиционирования при сканировании больших деталей и конструкций и повышения общей объёмной точности получаемых данных. При использовании VPG объёмная точность может достигать 0,014 + 0,012 мм/м, что особенно важно при измерении объектов значительного размера.

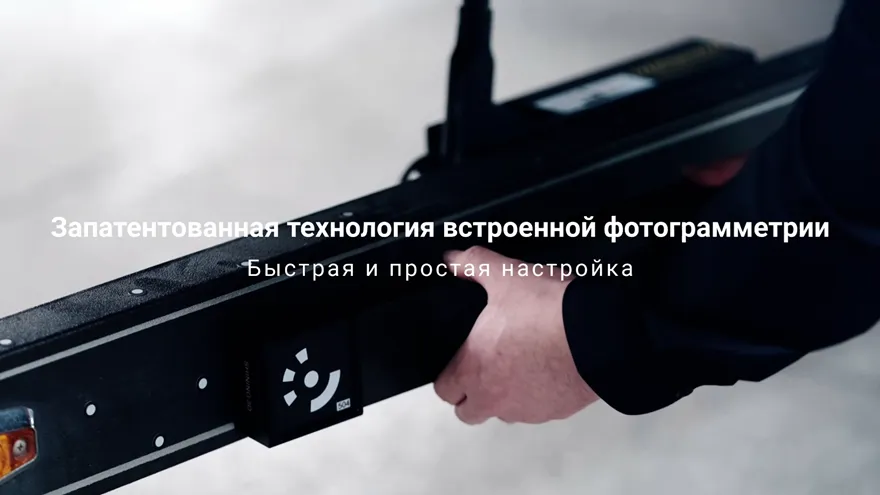

Одно из преимуществ VPG заключается в отсутствии необходимости использовать традиционный набор кодированных фотограмметрических маркеров. При этом для достижения максимальной точности при работе с крупными объектами применяются обычные маркеры и масштабная планка соответствующего размера, позволяющие задать масштаб и повысить стабильность пространственного позиционирования.

Важно отметить, что VPG в EasyScan Trio предназначена именно для пространственного позиционирования и повышения объёмной точности, а не для получения цветной текстуры поверхности. Фотограмметрический режим не создаёт цветную 3D-модель объекта.

Работа с черными и отражающими поверхностями

Лазерная технология EasyScan Trio позволяет эффективно работать с поверхностями, которые могут представлять сложность для некоторых оптических 3D-сканеров, включая тёмные и отражающие материалы. Лазерный источник менее чувствителен к изменениям окружающего освещения, благодаря чему сканер сохраняет стабильность работы в различных условиях.

При этом сильно отражающие, прозрачные и другие оптически сложные поверхности могут потребовать предварительной подготовки для получения качественных и стабильных данных. В зависимости от материала это может включать нанесение матирующего покрытия или использование других средств, снижающих отражение и улучшающих условия сканирования.

Работа без маркеров и с маркерами

ScanLine EasyScan Trio поддерживает несколько способов позиционирования, позволяя адаптировать процесс сканирования к особенностям конкретного объекта. В безмаркерном режиме положение сканера определяется по характерным геометрическим особенностям поверхности, поэтому предварительная установка маркеров не требуется. Маркерный режим рекомендуется использовать при работе с деталями простой, симметричной или повторяющейся формы, где естественных ориентиров недостаточно для стабильного отслеживания.

Также предусмотрен гибридный режим, в котором для позиционирования одновременно используются маркеры и геометрические особенности поверхности. Таким образом, пользователь может выбирать оптимальный способ отслеживания в зависимости от объекта: безмаркерный — для поверхностей с достаточным количеством уникальных геометрических элементов, маркерный — когда требуется максимально стабильное позиционирование, и гибридный — для сложных объектов, сочетающих различные типы геометрии.

Большое поле зрения и рабочая дистанция

Максимальное поле зрения EasyScan Trio достигает 650 × 580 мм, что позволяет эффективно охватывать большие участки поверхности за один проход и сокращает время сканирования крупногабаритных объектов. Рабочая дистанция зависит от выбранного режима: около 300 мм для высокоскоростного, глубокого и безмаркерного сканирования и около 200 мм для детального режима.

Расстояние между точками можно настраивать в диапазоне 0,01–3 мм. Это позволяет подобрать оптимальные параметры сканирования в зависимости от задачи: использовать более крупный шаг для ускорения работы и уменьшения объёма данных либо уменьшать расстояние между точками для получения более плотной и детализированной 3D-модели.

Контроль расстояния до объекта

Для удобства оператора EasyScan Trio оснащён индикатором рабочего расстояния, который помогает контролировать положение сканера относительно поверхности объекта. В программном обеспечении отображается визуальная подсказка: цвет индикатора показывает, насколько корректно выдерживается оптимальная дистанция во время сканирования. Это упрощает ручную работу и помогает поддерживать стабильные условия захвата данных, обеспечивая равномерное качество получаемой 3D-модели.

Универсальность

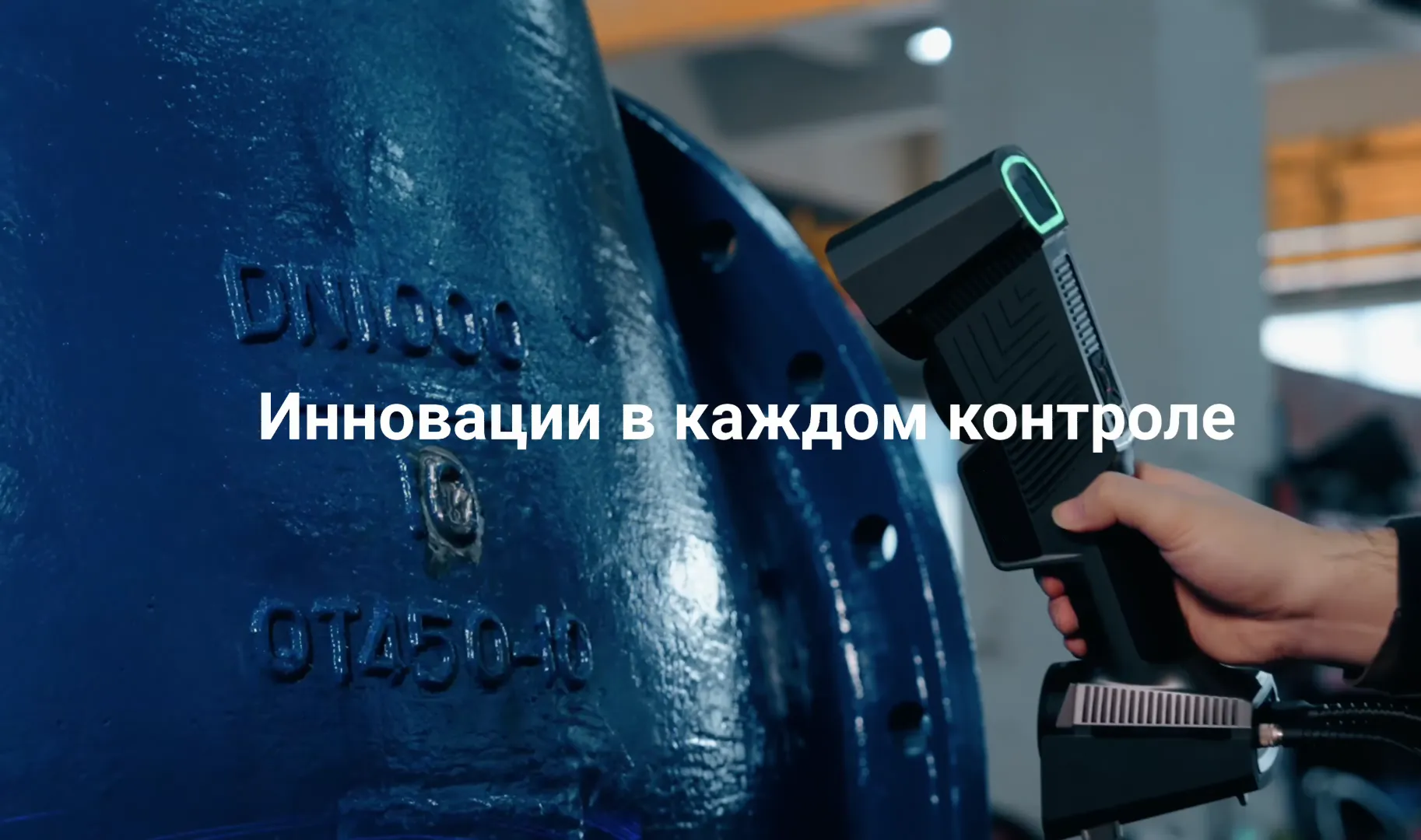

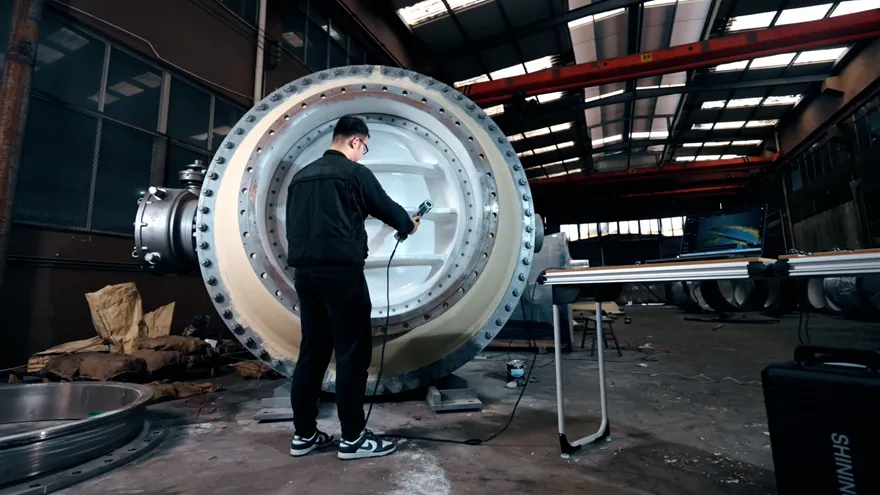

EasyScan Trio подходит для выездных измерений и работы с крупногабаритными объектами непосредственно на производственной площадке. Сканер можно использовать в условиях, где проведение измерений в специально оборудованной зоне затруднено. Для работы при интенсивном внешнем освещении в программном обеспечении предусмотрен специальный режим, повышающий стабильность захвата данных при ярком окружающем свете.

Области применения

ScanLine EasyScan Trio предназначен для профессионального применения в промышленности, машиностроении, инженерии и метрологии, где требуется оперативно получать точные трёхмерные данные о форме и размерах объектов. Сканер подходит для обратного проектирования деталей и узлов, контроля геометрических параметров, сравнения фактических данных с CAD-моделями, анализа отклонений и деформаций, а также проверки качества готовых изделий.

EasyScan Trio позволяет цифровизировать детали, для которых отсутствует исходная CAD-модель, и восстанавливать геометрию снятых с производства, изношенных или повреждённых компонентов. Полученные 3D-данные могут использоваться для последующего CAD-моделирования, изготовления, ремонта и восстановления деталей.

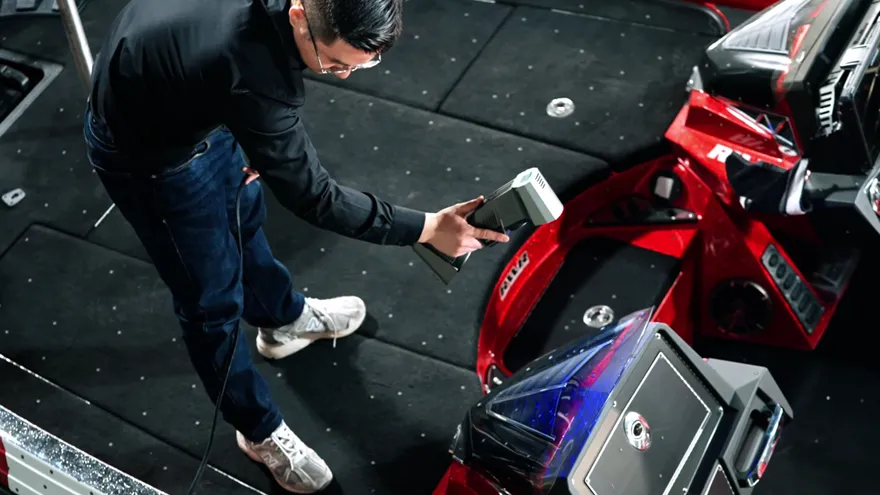

Сканер подходит для контроля кузовных элементов и автомобильных компонентов, деталей авиационной и железнодорожной техники, промышленного оборудования, литых и сварных конструкций, а также крупных узлов и агрегатов. Возможность работы без предварительной установки большого количества маркеров особенно полезна при оцифровке крупногабаритных объектов непосредственно на производстве или на выезде.

Таким образом, EasyScan Trio является универсальным инструментом для задач, где необходимо быстро получить качественную цифровую копию крупного или сложного объекта, выполнить его измерительный контроль и использовать результаты для дальнейшего инженерного анализа или проектирования.
