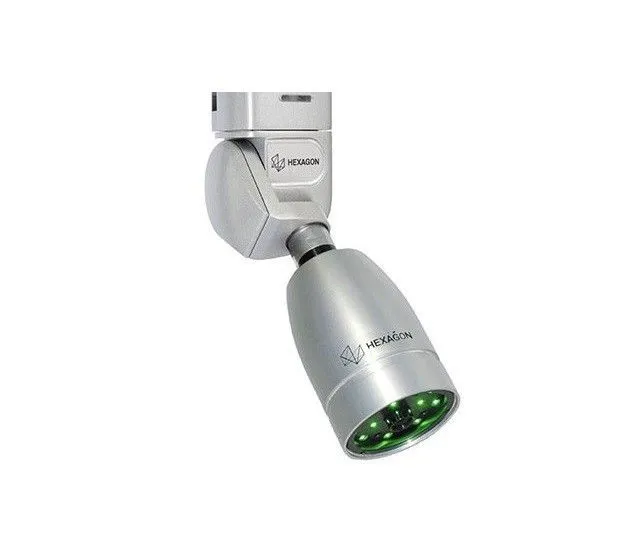

Видеодатчик Hexagon HP-C-VE

Программное управление освещением в камере HP-C-VE на КИМ позволяет пользователю оптимизировать изображение для каждого из измерений. Для оптического измерения крупногабаритных деталей можно использовать двухмерную светочувствительную КИМ и встроенную светодиодную подсветку, которые освещают и визуально контролируют участок измеряемой детали. Возможно выбрать полное поле зрения (FOV) или конкретный интересующий участок (ROI) для измерения одного или нескольких параметров, например, диаметра отверстия или положения края.

Применение:

• Мелкие детали, труднодоступные для датчиков с контактными щупами
• Мягкие или легко деформируемые детали
• Печатные или напыленные структуры
• Печатные платы

Ключевые особенности:

• Особая конструкция Optiv Dual Z-Design обеспечивает максимальную гибкость при измерениях с использованием нескольких датчиков, может поставляться со всеми моделями Optiv Reference: 543/763/10103
• Износостойкая направляющая система на основе применения газостатических подшипников.
• Комплексная интеграция с возможностями трехмерной САПР (3D-CAD) на этапах подготовки программ измерений с использованием пакета ПО версии PC-DMIS Vision

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОПТИЧЕСКОГО ВИДЕОДАТЧИКА HP-C-VE:

Поле зрения (FOV)	Примерно 6 х 5 мм (на измеряемых деталях) Площадь: >35 мм2
Оптическое увеличение	Изображение на КИМ составляет 75% от FOV (на заготовке)
Расстояние от объекта до камеры	75 мм
Светодиодная подсветка
Источники освещения	Наклонное и направленное на центр оптической плоскости
Тип	Высокая интенсивность (зеленого цвета для обеспечения оптимального отражения)
Количество светодиодов	4 радиально расположенных под углом 90° с наклоном 0°
Наружное светодиодное кольцо	8 радиально расположенных под углом 45° с наклоном 16° (эти 8 светодиодов расположены радиально в шахматном порядке под углом 22.5° по отношению к 4 светодиодам)
Избирательное освещение	Кольца разделены на четыре сегмента Интенсивность обеих колец может регулироваться независимо
