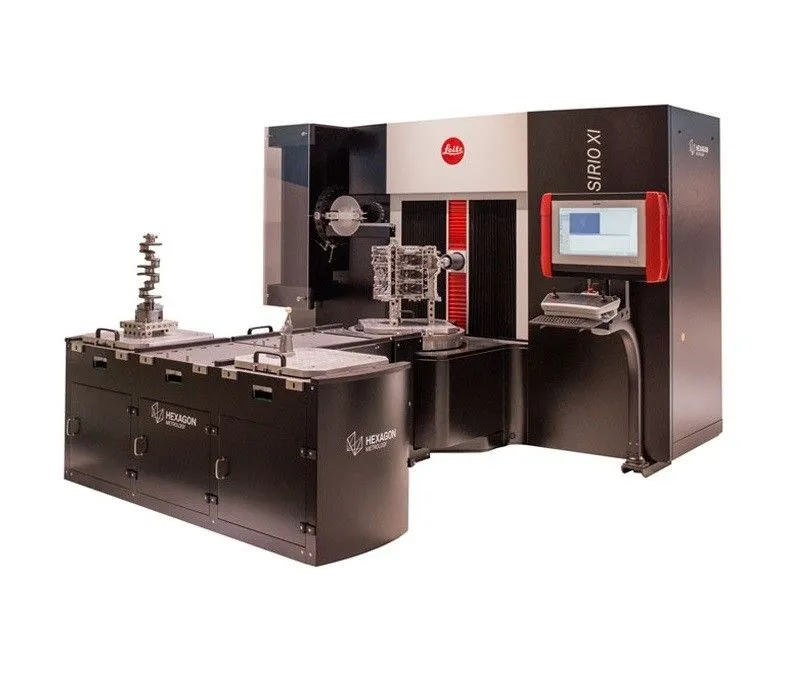

Цеховая КИМ Leitz SIRIO Xi
Артикул 198826
Заказ по телефону:
Запросить КП
Информация о доставке и оплате
Гарантия и обслуживание
Получить ТЗ
Купить в лизинг
Trade-in
Тендеры
Дополнительные услуги
Пусконаладочные работы
Демонстрация оборудования
Стартовый набор для работы
-
Любая форма оплаты
-
Прямые поставки от производителей -
Доставка по всей территории РБ
Нашли дешевле? Снизим цену!
Хочу в подарок
Хочу скидку
Leitz SIRIO Xi обеспечивает оптимальный контроль за технологическим процессом в серийном производстве. Это воплощение передовых технологий в машиностроительной технологии. Leitz SIRIO Xi представляет собой идеальное решение для стандартного применения в цеху, которое обеспечивает максимальную производительность при традиционно высокой точности. Оно отличается высочайшей скоростью обработки, а также передовой технологической конфигурацией, соответствующей концепции «Промышленность 4.0».
Контроль геометрии зубчатых колес
Измерительные машины серии Leitz SIRIO используется также в качестве системы контроля зубчатых колес. Эти устройства обеспечивают очень быстрое и чрезвычайно точное измерение зубчатых колес любых видов. Такие зуборежущие инструменты, как червячные фрезы, протяжки, долбяки и шеверы также могут измеряться при помощи устройства Leitz SIRIO Xi.
Использование координатно-измерительной машины Leitz SIRIO Xi в качестве системы контроля зубчатых колес предлагает немало преимуществ по сравнению с традиционными устройствами:
- намного большая универсальность применения, поскольку данная машина позволяет измерять не только зубчатые колеса и режущие инструменты, но и детали практически любой геометрии;
- устройство Leitz для измерения зубчатых колес гарантирует максимальную производительность при минимальных расходах на контроль;
- полноценное измерение зубчатых колес на длинных валах до 2400 мм;
- координатно-измерительные машины/устройства для измерения зубчатых колес SIRIO Xi измеряют все параметры и отношения согласно чертежу, даже при наличии сложных внутренних зацеплений.
Ключевые особенности
- намного большая универсальность применения, поскольку данная машина позволяет измерять не только зубчатые колеса и режущие инструменты, но и детали практически любой геометрии;
- устройство Leitz для измерения зубчатых колес гарантирует максимальную производительность при минимальных расходах на контроль;
- полноценное измерение зубчатых колес на длинных валах до 2400 мм;
- координатно-измерительные машины/устройства для измерения зубчатых колес SIRIO Xi измеряют все параметры и отношения согласно чертежу, даже при наличии сложных внутренних зацеплений;
- Leitz SIRIO Xi — это четырехосный измерительный прибор с вертикальным расположением пиноля и плавно регулируемым поворотным столом.
- cтальные измерительные линейки Heidenhain с высоким разрешением и автоматической термокомпенсацией;
- передача электроэнергии с помощью реверсивных шаровых винтов;
- все конструкционные компоненты изготовлены из серого чугуна без использования алюминия;
- прочная конструкция и высокая надежность;
- быстрое техническое обслуживание и длинные межсервисные интервалы;
- высокая доступность и низкая стоимость обслуживания;
- несложный ввод в эксплуатацию и быстрое переоснащение.
Измерительная головка LSP-S10
При помощи удлинителей щупа до 400 мм вариативная высокоскоростная сканирующая (High-Speed-Scanning) измерительная головка LSP-S10 обеспечивает измерение внутренних особенностей детали. Благодаря встроенной автоматической системе балансировки измерительная головка может использовать конфигурации щупа весом до 500 г. LSP-S10 — это идеальная измерительная головка для производственной среды.
Перемещение системы щупа обеспечивает линейный дифференциальный датчик (LVDT) высокого разрешения. LSP-S10 поддерживает все стандартные модули измерений, в том числе точечное и самоцентрирующее сканирование, а также вариативное высокоскоростное сканирование для быстрого и точного измерения форм и профилей.
Как и другие измерительные головки Leitz, в LSP-S10 оси головки не зажимаются в процессе измерения, то есть перемещение измерительной системы происходит всегда перпендикулярно по отношению к поверхности детали, что позволяет корректировать отклонения щупа.
Перемещение системы щупа обеспечивает линейный дифференциальный датчик (LVDT) высокого разрешения. LSP-S10 поддерживает все стандартные модули измерений, в том числе точечное и самоцентрирующее сканирование, а также вариативное высокоскоростное сканирование для быстрого и точного измерения форм и профилей.
Как и другие измерительные головки Leitz, в LSP-S10 оси головки не зажимаются в процессе измерения, то есть перемещение измерительной системы происходит всегда перпендикулярно по отношению к поверхности детали, что позволяет корректировать отклонения щупа.
Технические характеристики
| Диапазон измерений (в мм) | ||
| X | Y | Z |
| 600 | 800 | 800 |
Характеристики измерения зубчатых колес
- прямые, косозубые и шевронные зацепления, шлицевые зубчатые соединения (внутренние и внешние)
- торцевые зубчатые муфты (внутренние и внешние)
- зубчатые сегменты (минимальное количество зубьев: 1)
- зубчатые рейки
- конические зубчатые колеса с прямыми и дуговыми зубьями, гипоидные зубчатые колеса, коронные зубчатые колеса
- доступные интерфейсы - Gleason GAGE 4/WIN; Klingelnberg KIMOS, цепь с коническими зубчатыми колесами Ахенского университета
- стандарты - DIN, ISO, AGMA, ANSI, JIS, CNOMO, CAT
| Сведения о контроле зубчатых колес с помощью Leitz SIRIO Xi | SIRIO Xi 6.8.8 |
| Диапазон модуля | 0.5 - 100 (более мелкие модули — по требованию), мм |
| Мин. внешний диаметр колеса | 10 мм |
| Макс. внешний диаметр колеса | 600 мм |
| Макс. ширина колеса | 800 мм |
Видеообзор модели:
| Артикул | 198826 |
| Производитель | Hexagon |
| Страна производитель | Германия |
