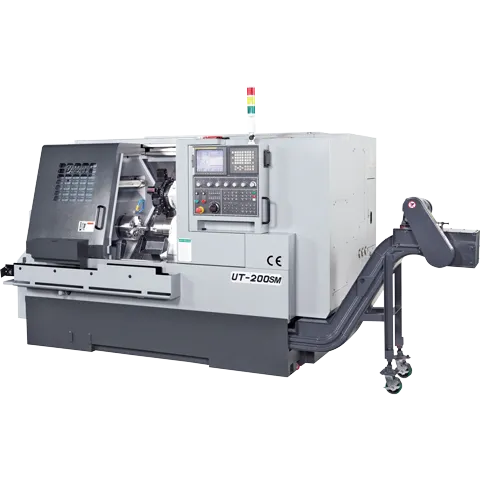

Горизонтальный токарный станок с ЧПУ ACCUWAY UT-200SM

Токарные станки Accuway UT-200SM – это оснащенные ЧПУ высокоточные токарные станки, позволяющие решать самые разнообразные задачи в области металлообработки: изготовление и обработка деталей в форме тел вращения, нарезание резьбы, обработка торцов, точение внутренних и наружных поверхностей, сверление отверстий и др.

Cтанина токарного станка UT-200SM – жесткая и компактная с углом наклона 45°, изготовлена из модифицированного чугуна (Meehanite). Обеспечивает отличную жёсткость конструкции при максимальных режимах работы.

Главный шпиндель имеет присоединительный фланец А2-6.Вращается на двух группах прецизионных подшипников. Контршпиндеь имеет присоединительный фланец А2-5.

В базовом исполнении укомплектован встроенным гидроцилиндром и 3-кулачковым гидравлическим патроном Ø200мм на главном шпинделе и 3-кулачковым гидравлическим патроном Ø150мм на контршпинделе и 12-и позиционной сервоприводной револьверной головой с приводным инструментом+ось C.

Наличие контршпинделя и приводного инструмента значительно расширяет технологические возможности станка и позволяет изготавливать деталь за один установ.

ОСОБЕННОСТИ КОНСТРУКЦИИ:

• цельнолитая наклонная станина из высококачественного чугуна марки "Механит" гарантирует высокую жесткость и виброустойчивость;
• Шпиндель собственно разработки. Высокоточный шпиндель с ременным приводом имеет специальную теплоотводящую конструкцию и позволяет использовать всю доступную мощность и момент на всех режимах резания.
• жесткость шпинделя обеспечивается коническими двухрядными роликовыми и радиально-упорными подшипниками;
• Высокая точность. Каждый шпиндель собирается, вместе с передней бабкой и подшипниками, в условиях с контролируемой температурой при помощи высокоточных монтажных приспособлений. После сборки каждый такой узел подвергается целому спектру испытаний на точность.
• шпиндель и противошпиндель имеют функцию позиционирования с точностью 0,005 град;
• точная синхронизация вращения шпинделя и противошпинделя позволяет выполнить передачу детали для ее обработки с двух сторон без остановки вращения.
• Инструментальная револьверная голова собственной разработки.
• высокоточные ШВП класса точности С3 со сдвоенной гайкойгарантируют высокую жесткость и точность даже при долговременных тяжелых нагрузках
• большое отверстие в шпинделе - 52/65 мм;
• высокая мощность привода шпинделя - 11 кВт постоянно, 15 кВт - 30 мин.;
• ось «С» и фрезерная функция значительно расширяют технологические возможности станка, позволяют производить фрезерование, осевое и внеосевое сверление и растачивание, нарезание резьбы и другие операции;
• все элементы электрического шкафа отвечают европейским нормама CE.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

• трехкулачковый гидравлический патрон Ø200мм;
• система ЧПУ FANUC 0i-T;
• монитор цветной 8.4" LCD+ manual guide i;
• интерфейс RS-232;
• Количество регистрируемых программ ЧПУ: 400 шт.;
• Память 512 Кб;
• 12-и позиционная револьверная головка с сервоприводом+ ось C;
• теплообменник электрошкафа;
• гидравлическая станция;
• система подачи СОЖ (4 бар);
• полное ограждение X/Z осей;
• система автоматической смазки;
• трехцветная сигнальная лампа режимов работы станка;
• конвейер для стружки и тележка для стружки;
• стандартный набор комплекта сырых и закаленных кулачков;
• инструмент для установки станка;
• инструкции по эксплуатации на английском и русском языке;
• инструкции по программированию Fanuc.
• 1 год гарантии на станок;
• 2 года гарантии на систему ЧПУ Fanuc.
