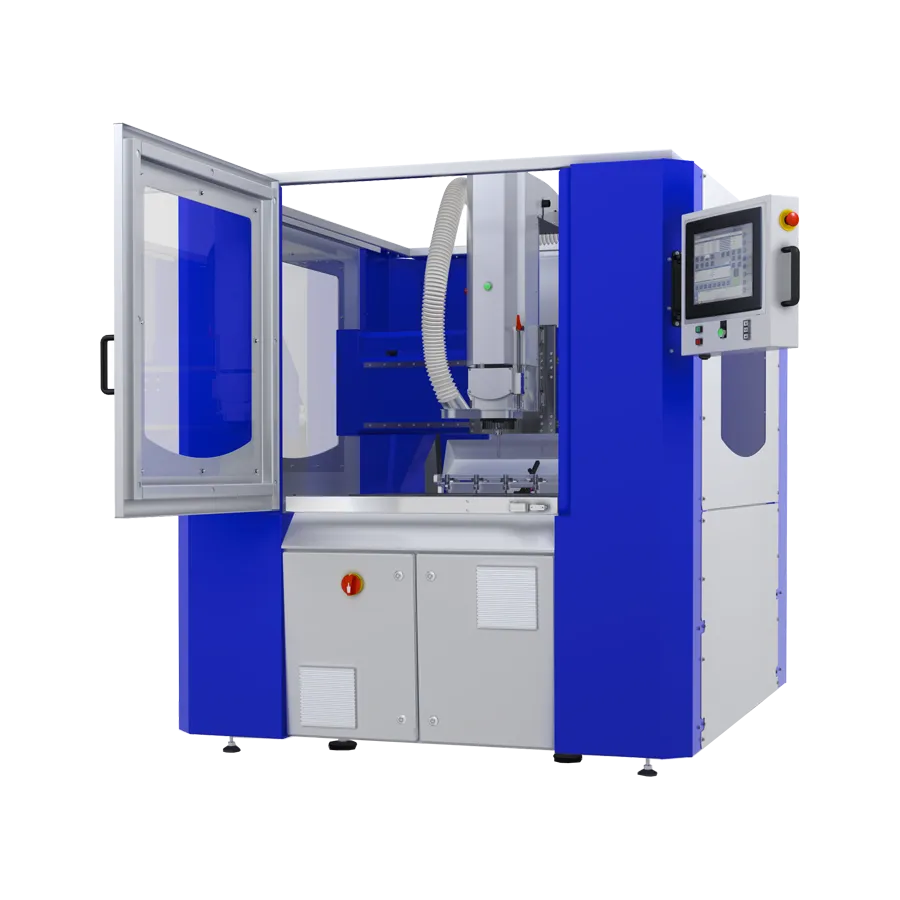

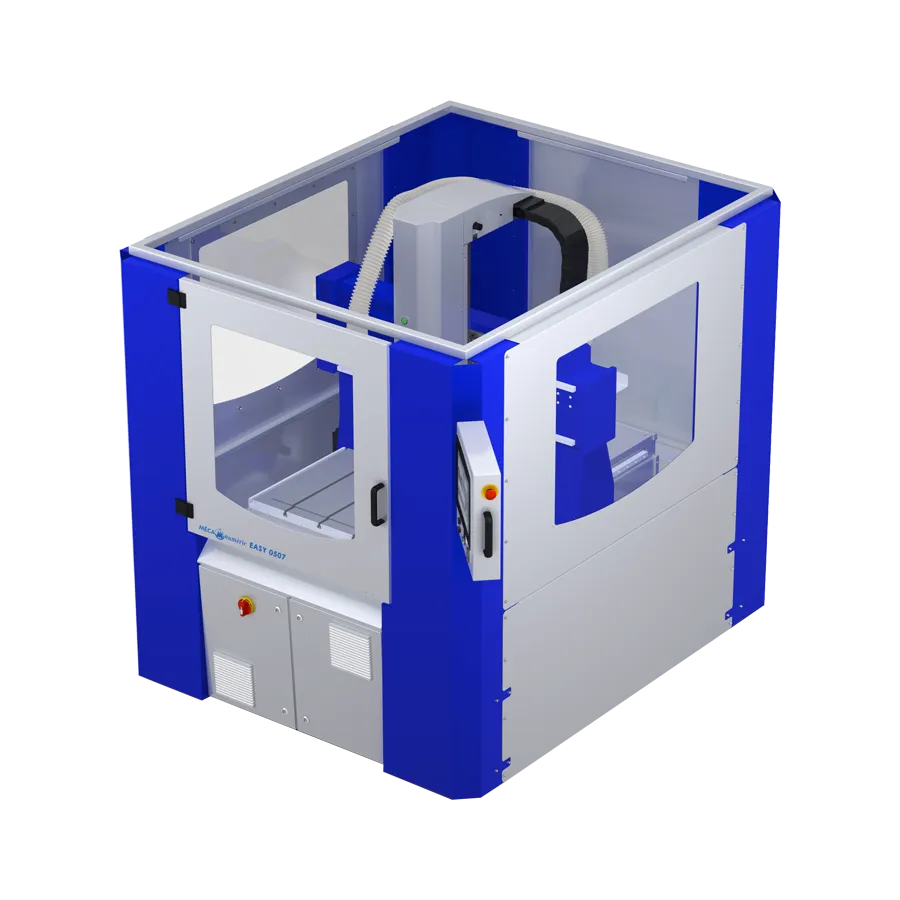

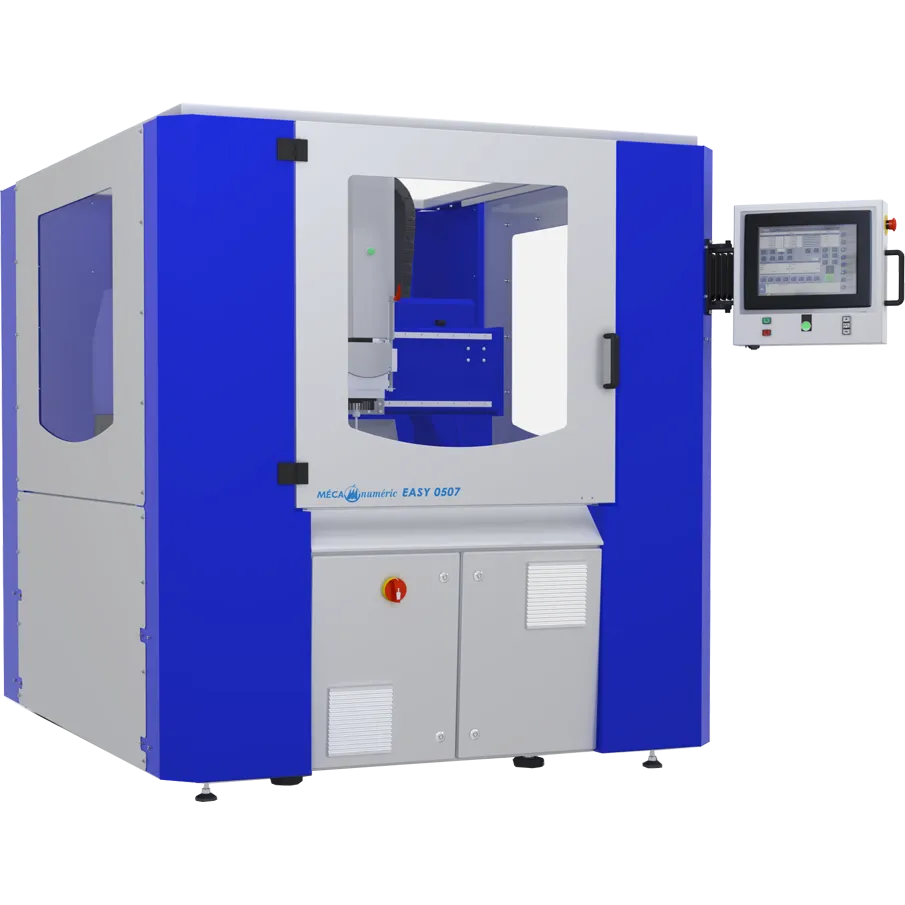

Станок с ЧПУ MecaEasy-CR

Портальные фрезерные обрабатывающие центры MecaEASY относятся к станкам кабинетного типа.

Числовое программное управление Power Automation CN 7000

Центры серии оснащены немецким числовым программным управлением Power Automation CN 7000 (также доступном на русском языке), гарантирующим работу без перебоев и высокую надежность производства. Стойка представляет собой сенсорный экран и является удобной в управлении оператором. ЧПУ отличается своей высокофункциональностью и в его возможности входит:

• Обрабатывать изделия на высокой скорости High Speed Machining (HSM);
• Предпросмотр Look Ahead (LA);
• Корректировка радиуса;
• Определение нескольких систем координат.

Гарантия безопасности

Обрабатывающие центры соответствуют заявленным стандартам безопасности:

• 2014/30/UE;
• 2006/42/CE;
• 2014/35/UE.

В случае контакта человека с подвижными частями станка будет произведена аварийная остановка работы. Помимо автоматической остановки аварийное прекращение процесса может быть активировано вручную, что возможно благодаря наличию кнопок остановки с каждой стороны конструкции центра.

Также фрезерные центры можно дополнительно оборудовать нематериальными барьерами SICK. Датчики фиксации анализируют рабочую зону и, в случае пересечения контура защиты, процесс производства будет автоматически прекращен.

Для упрощения уборки и дополнительного повышения безопасности на рабочем месте центры MecaEASY опционально оснащаются профессиональной системой аспирации Nilfisk T22 или T40 для устранения стружки и пыли во время обработки изделий.

Надежность и качество сборки

Конструкция и компоненты центров MecaEASY надежные и жесткие, что предотвращает возникновение перебоев в работе и поломок. Сборка деталей – от зарекомендовавших себя мировых производителей. Центры проходят все необходимые проверки и испытания – это необходимо для того, чтобы в будущем они прослужили как можно дольше, при этом не утратив первоначальное качество работы.

Опциональный выбор вакуумного стола

В зависимости от поставленной задачи в эксплуатации центров MecaEASY может быть выбрано несколько вариантов вакуумных столов. Выбор зависит от особенностей материала и конечной цели:

• Профильный стол PR с T-пазом. Подойдет для работы с заготовками, оснащенными механическим креплением. Шаг паза – 175 мм по центрам.
• Универсальный стол VACPT, сочетающий в себе вакуумный стол и стол с T-пазом. Совместим с листовыми материалами. Шаг паза – 175 мм по центрам.
• Монолитный вакуумный пористый стол VACCT. Подойдет для того, чтобы крепить и обрабатывать листовые материалы. Одним из его преимуществ является совместимость с мелкими элементами.
• Растровый вакуумный стол V60 Phenolic Resin. Он оснащен роторным вакуумным насосом. Плоская основа и наличие растровых канавок позволяет создавать сложный контур у обрабатываемых деталей.

Опциональный выбор шпинделя

В зависимости от поставленной задачи в эксплуатации станков MecaEASY может быть выбрано несколько вариантов шпинделей. Выбор происходит по трем параметрам: мощность шпинделя, скорость и способ замены инструмента в центре.

Таким образом, могут быть определены следующие варианты:

• Мощность – 1100 Вт; скорость вращения – до 24'000 об/мин; способ замены инструмента – ручной;
• Мощность – 1500 Вт; скорость вращения – до 40'000 об/мин; способ замены инструмента – автоматический (ISO);
• Мощность – 2200 Вт; скорость вращения – до 24'000 об/мин; способ замены инструмента – ручной;
• Мощность – 2500 Вт; скорость вращения до 28'000 об/мин; способ замены инструмента – автоматический (HSK);
• Мощность – 3400 Вт; скорость вращения – до 24'000 об/мин; способ замены инструмента – ручной;
• Мощность – 3800 Вт; скорость вращения – до 28'000 об/мин; способ замены инструмента – автоматический (ISO);
• Мощность – 4000 Вт; скорость вращения – до 50'000 об/мин; способ замены инструмента – автоматический (HSK).

Автосмена инструмента

В станках рассматриваемой серии установлена автоматическая смена инструмента. Магазин обрабатывающих центров включает в себя шесть ячеек (в некоторых центрах максимальное количество ячеек – двенадцать). В центрах предусмотрен датчик вылета инструмента и система обдува.

Комплектация поворотной осью (опционально)

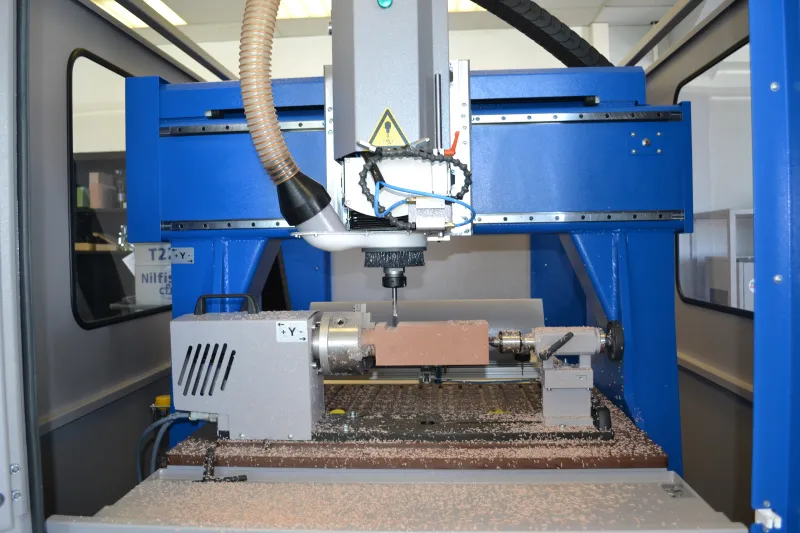

Обрабатывающие центры MecaEASY при необходимости могут быть укомплектованы горизонтальной поворотной осью. Поворотная ось идет в комплекте с трехкулачковым патроном, его диаметр составляет 125 мм (также есть вариант комплектации четырехкулачковым патроном).

Диаметр обрабатываемых изделий может достигать до 250 мм. Расстояние от центра горизонтальной оси до стола составляет 125 мм. Обрабатываемая заготовка в длину – до 550 мм.

OPTISCOUT®

OPTISCOUT® – это ПО, драйверы и CCD-камера. Система применяется для определения и компенсации линейных отклонений, распознавая печатные знаки регистра. ПО совместимо с AutoCAD, CorelDRAW, Adobe Illustrator и Macromedia Freehand. OPTISCOUT® поддерживает TIF, GIF, JPG и DXF, HPGL, EPS, PS и AI.

Дополнительное место для инструмента

В зависимости от поставленной цели мультиблок MX1TH возможно оборудовать любым из дополнительных инструментов:

• Тангенциальный нож, совместимый с легкими и мягкими материалами;
• Тангенциальный нож с углом в 45 °;
• Тангенциальный ролик для биговки;
• Пневматический вибрационный инструмент с держателем для ножей для прямого обрезания (совместим с материалами, толщина которых не превышает 100 мм).

Материалы, совместимые с фрезерными центрами MecaEASY:

• Дерево и его производные;
• Композиты (в том числе содержащие стекловолокно);
• Пластик (в том числе модельный пластик и вспененные материалы);
• Камень;
• Алюминий;
• Медь;
• Латунь;
• Бронза;
• Другие цветные металлы;
• Резина и ее производные.
