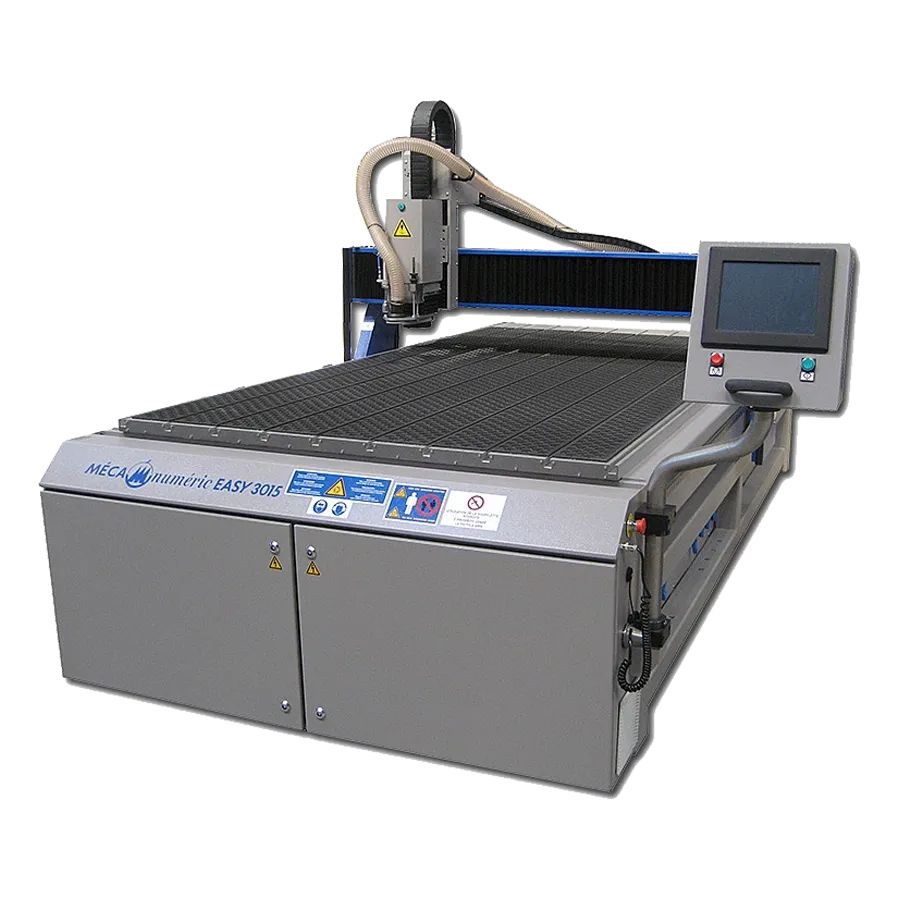

Станок с ЧПУ MecaEasy

Портальные фрезерные станки MecaEASY выполняют широкий перечень функций и выделяются на рынке жесткой конструкцией и надежностью конструкции. Материалы, с которыми совместимы станки: цветные металлы, пластик, композиты.

Общие характеристики представленных станков:

• Соответствие заявленным стандартам безопасности;
• Прочность конструкции, выполненной из стабилизированной стали;
• Числовое программное управление для цифровой передачи данных, доступное на русском языке;
• Наличие сенсорной панели управления;
• Удобный и простой в освоении интерфейс;
• Оснащенность серводвигателями Sanyo Denki;
• Оснащенность шариковинтовыми парами;
• Оснащенность призматическими рельсами Rexroth с преднатягом;
• Точность – 0,0015 мм.

Модели соответствуют заявленным стандартам безопасности:

• 2014/30/UE;
• 2006/42/CE;
• 2014/35/UE.

При контакте подвижных частей с человеком производится аварийная остановка работы. Помимо автоматической остановки, аварийное прекращение процесса активируется вручную, что возможно благодаря наличию кнопок экстренной остановки с каждой стороны конструкции моделей.

Также фрезерные станки можно оборудовать нематериальными барьерами SICK. Датчики фиксации анализируют рабочую зону и, при пересечении контура защиты, процесс будет автоматически остановлен.

Для упрощения уборки на рабочем месте станки серии MecaEASY опционально оснащаются профессиональной системой аспирации Nilfisk T22 или T40 – для устранения вылета стружки и пыли.

Надежность и качество сборки станков

Конструкция и компоненты MecaEASY надежные и жесткие, что является необходимым условием для предотвращения перебоев в работе и поломок. Сборка деталей – от зарекомендовавших себя на мировом рынке производителей. Станки проходят все необходимые проверки и испытания – чтобы в будущем они прослужили как можно дольше и сохранили первоначальное качество.

Числовое программное управление Power Automation CN 7000

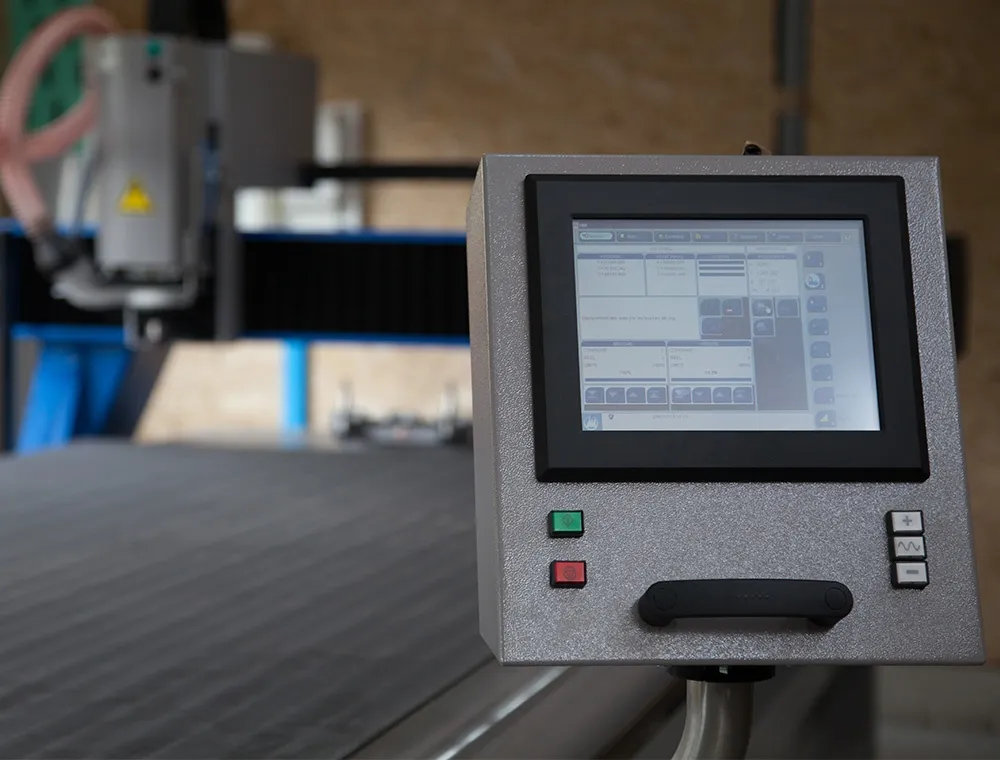

Представленные фрезерные станки поддерживают числовое программное управление Power Automation CN 7000 (доступное также на русском языке), гарантирующее работу без перебоев и высокую стабильность в процессе производства. Стойка моделей представляет собой сенсорный экран, обеспечивающий удобство в управлении оператором. ЧПУ отличается своей высокофункциональностью и в его возможности входят:

• Обработка изделий на высокой скорости High Speed Machining;
• Предпросмотр Look Ahead;
• Корректировка радиуса;
• Определение нескольких систем координат.

Опциональный выбор вакуумного стола

В зависимости от поставленной задачи владельцем станка серии MecaEASY может быть сделан выбор из четырех вакуумных столов. Определение оптимального шпинделя зависит от особенностей материала и конечной цели производства.

• Профильный стол PR с T-пазом. Подойдет для работы с заготовками, оснащенными механическим креплением. Шаг паза – 175 мм по центрам.
• Универсальный стол VACPT, сочетающий в себе вакуумный и стол с T-пазом. Совместим с листовыми материалами. Шаг паза – 175 мм по центрам.
• Монолитный вакуумный пористый стол VACCT, предназначенный для крепления и обработки листовых материалов. Одним из его преимуществ является совместимость с мелкими элементами.
• Растровый вакуумный стол V60 Phenolic Resin – оснащен роторным вакуумным насосом. Плоская основа и наличие растровых канавок позволяет создавать сложный контур у обрабатываемых деталей.

Опциональный выбор шпинделя

В зависимости от поставленной цели в эксплуатации станков MecaEASY может быть выбрано семь вариантов шпинделей. Выбор происходит по трем параметрам: мощность, скорость и способ замены инструмента в центре.

Таким образом, могут быть определены следующие опции:

• 1100 Вт; скорость – до 24'000 об/мин; способ замены – ручной;
• 1500 Вт; скорость – до 40'000 об/мин; способ замены – автоматический (ISO);
• 2200 Вт; скорость – до 24'000 об/мин; способ замены – ручной;
• 2500 Вт; скорость – до 28'000 об/мин; способ замены – автоматический (HSK);
• 3400 Вт; скорость – до 24'000 об/мин; способ замены – мануальный;
• 3800 Вт; скорость – до 28'000 об/мин; способ замены – автоматический (ISO);
• 4000 Вт; скорость – до 50'000 об/мин; способ замены – автоматический (HSK).

Автосмена инструмента

В станках рассматриваемых моделей представлен пакет автоматической смены инструмента. Магазин включает в себя шесть ячеек (в некоторых станках максимальное количество ячеек – двенадцать). Станки оснащены датчиком вылета инструмента и системой обдува.

Опциональная комплектация поворотной осью

MecaEASY могут быть укомплектованы горизонтальной поворотной осью. Горизонтальная ось идет в комплектации с трехкулачковым патроном, его диаметр составляет 125 мм (также есть вариант комплектации четырехкулачковым патроном).

Диаметр обрабатываемых изделий может быть до 160 мм. Расстояние от центра горизонтальной оси до стола составляет 80 мм. Обрабатываемая заготовка – до 550 мм.

OPTISCOUT®

OPTISCOUT® включает в себя программное обеспечение, драйверы и CCD-камеру. Система применяется для определения и компенсации линейных отклонений, распознавая печатные знаки регистра. ПО совместимо с AutoCAD, CorelDRAW, Adobe Illustrator, Macromedia Freehand. OPTISCOUT® поддерживает TIF, GIF, JPG, а также DXF, HPGL, EPS, PS или AI.

Дополнительное место

В зависимости от поставленной цели мультиблок MX1TH может быть оборудован любым из дополнительных инструментов:

• Тангенциальный нож, совместимый с легкими и мягкими материалами;
• Тангенциальный нож с углом в 45°;
• Тангенциальный ролик для биговки;
• Пневматический вибрационный инструмент с держателем для ножей для прямой резки (совместим с материалами, толщина которых не превышает 100 мм).
