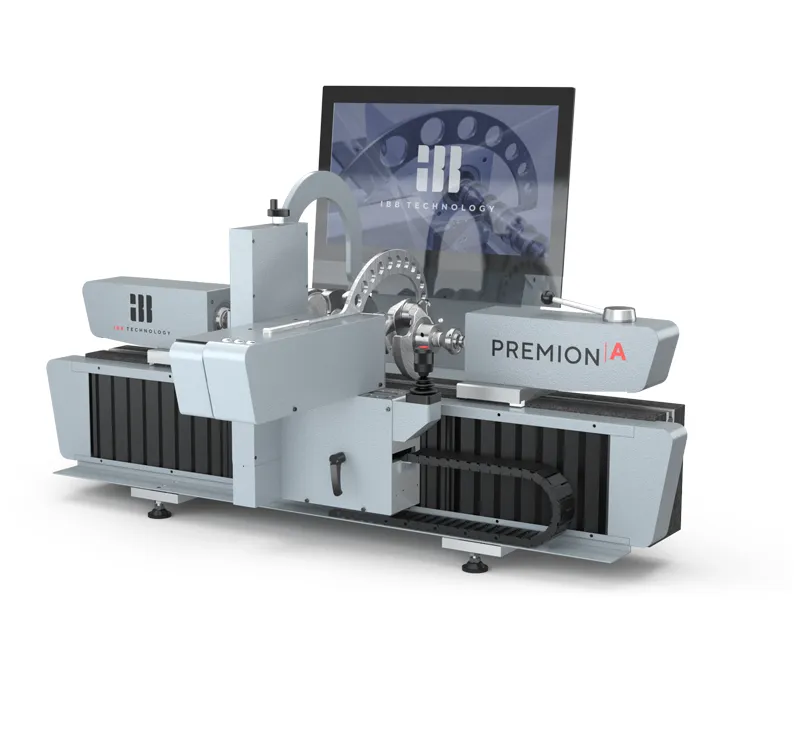

Хочу скидку PREMION A — это многосенсорная измерительная система для автоматизированного измерения линейно-угловых размеров, отклонений формы и расположения валов. Система не требует постоянного вовлечения оператора в процесс измерений и обеспечивает высокую степень воспроизводимости результатов.
Наружная геометрия деталей измеряется за счет сочетания оптического сканирования и контактных методов измерения. Все необходимые характеристики автоматически измеряются в соответствии с заданной последовательностью, а результаты отображаются на цветном сенсорном дисплее с учетом всех допусков. Результаты автоматически сохраняются в PDF-формате и DFQ-формате (Q-DAS сертифицирован по AQDEF). PREMION A также может использоваться вручную без измерительной программы.
Система измерения валов PREMION A заменяет большинство классических ручных измерительных устройств в производственной среде. Благодаря своей модульной конструкции и большому выбору аксессуаров система PREMION A может быть полностью адаптирована к вашим потребностям.
Объекты для измерений: коленчатый вал, распределительный вал, вал-шестерня и другие вращательно-симметричные детали.
Диапазон измерений в стандартной версии: длина 400 мм, 800 мм, 1200 мм; диаметр: 125 мм, 160 мм, 200 мм.
Точность: длина – (2,5 + L/100) мкм; диаметр – (0,9 + L/100) мкм, L = длина в мм.
Особенности:
- Высокая гибкость системы измерения вала благодаря модульной конструкции и большому выбору дополнительного оборудования.
- Программное обеспечение, сертифицированное AQDEF (Automotive Quality Data Exchange Format – Формат обмена данными по качеству автомобилей).
- Простое обучение системы необходимым последовательностям процессов измерений.
Измеряемые характеристики: длина, расстояние, центр, осевое биение, прямоугольность, плоскостность.

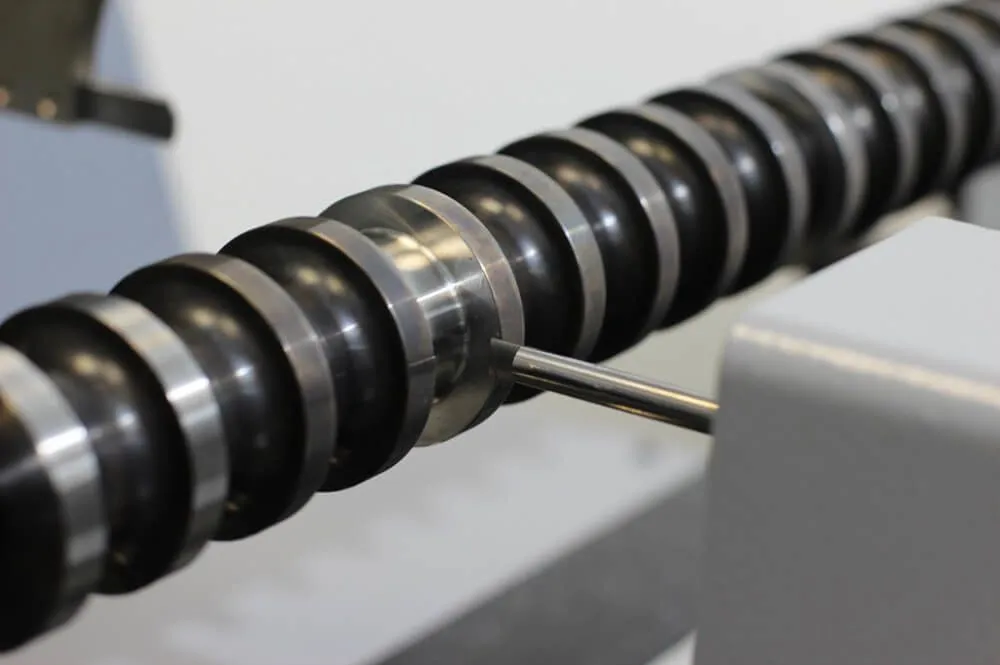

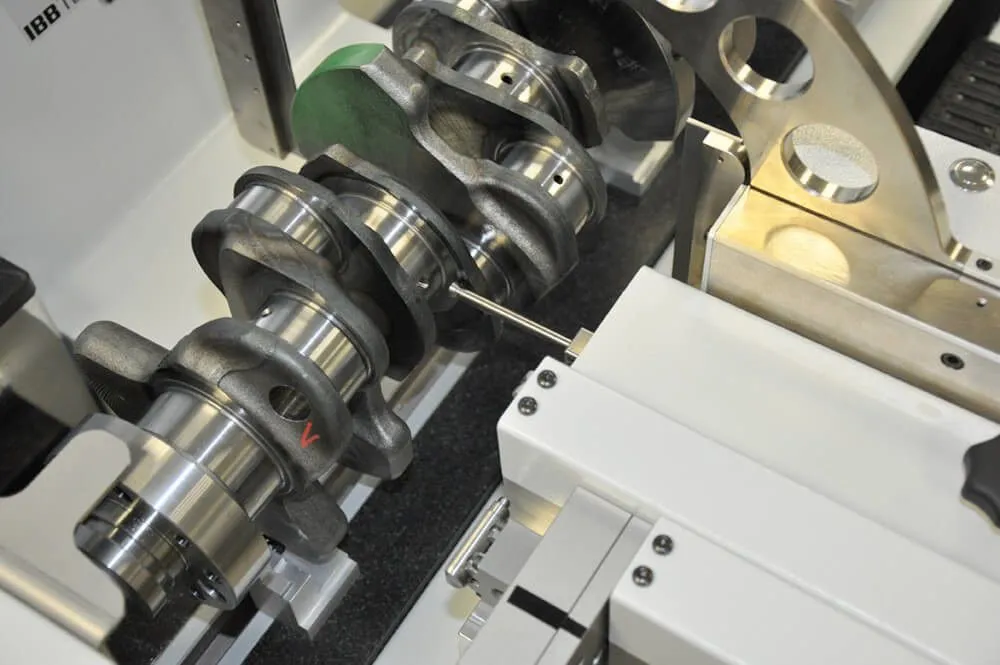

Модуль автоматической регулировки длины для PREMION А выполнен с возможностью гибкого перемещения в радиальном и осевом направлении к объекту измерения и дополнительно обеспечивает систему измерения вала по обеим осям. Модуль обеспечивает точные и воспроизводимые измерения точек измерения, используя регулируемые направляющие с перекрестными роликами. Поперечный суппорт позволяет выполнять измерения в обоих направлениях, а также сканировать измерения с помощью этого модуля длины. Элементы, отвечающие за контактное измерение, можно менять.
Калибровка сразу же выполняется по центральной точке, сертифицированной по в единой немецкой Системе по аккредитации DAkkS. При контакте с точкой измерения данные регистрируются датчиком и отображаются на экране с учетом предварительно заданных значений и допусков. Управление осями в этом модуле происходит либо автоматически через программу измерения, либо вручную оператором с помощью джойстика.

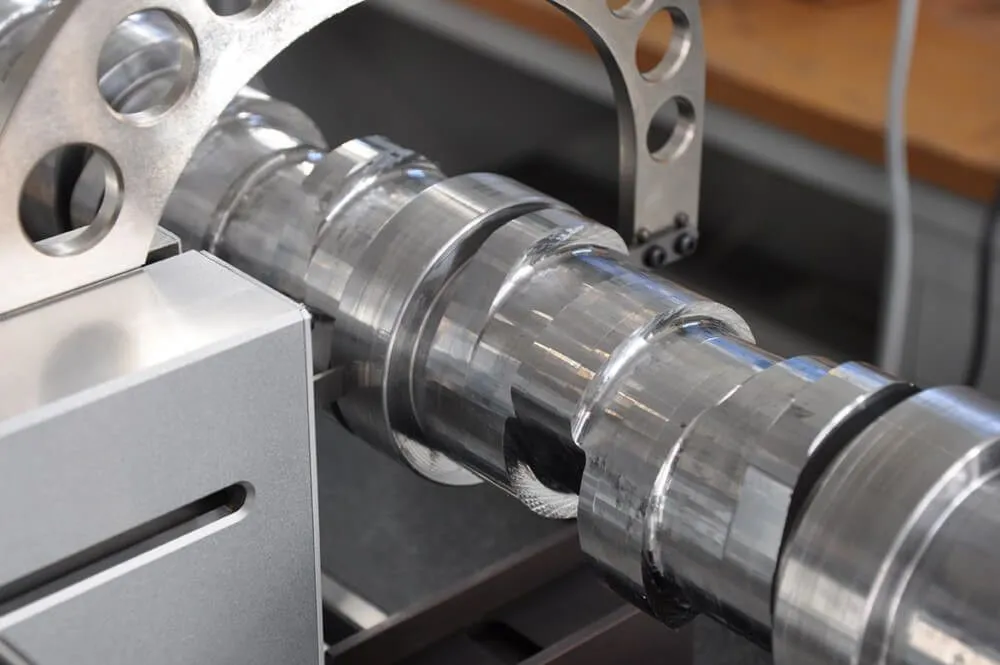

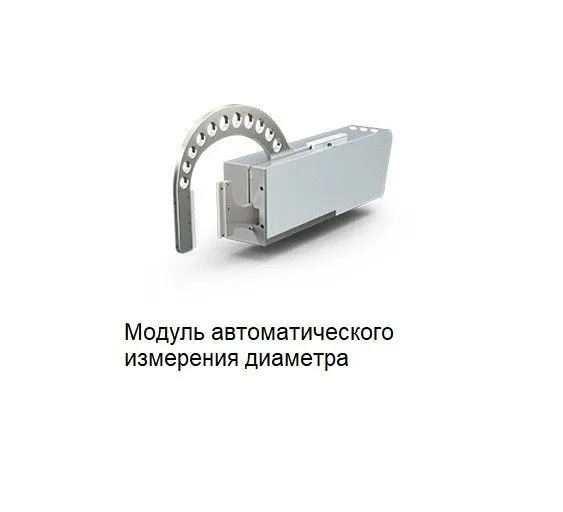

Модуль автоматического измерения диаметра
Измеряемые характеристики: диаметр, концентричность, округлость, выпуклость, цилиндричность, диаметр окружности наконечника, угол конусности.
Модуль включает две независимые системы измерения с противостоящими датчиками. Каждый из них расположен на скобе и роторе модуля диаметра. Управление системой происходит либо автоматически через программу измерения, либо вручную оператором.
Модуль обеспечивает автономное и воспроизводимое измерение диаметров осесимметричных деталей. Измерение по принципу компаратора Аббе обеспечивает точночть <1 мкм. Калибровка измерительного модуля происходит в сертифицированной по DAkkS центрирующей точке. При использовании длинных щупов система применяется для измерения шатунных подшипников. Помимо стандартных для этого модуля измеряемых характеристик система определит радиус хода и угол хода.

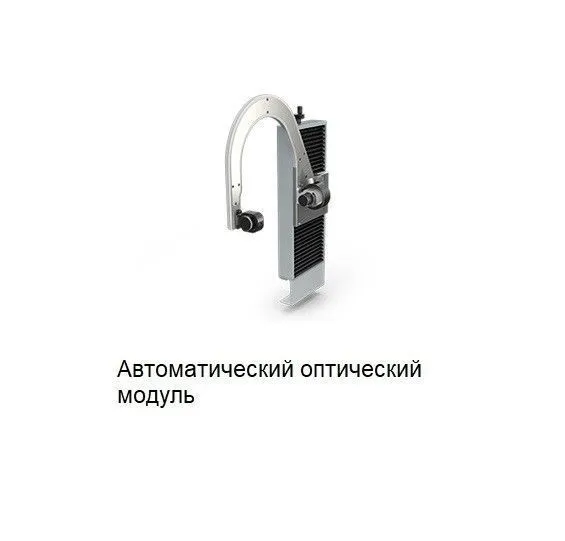

Автоматический оптический модуль
Измеряемые характеристики: угол фаски, радиус, диаметр, длина, линия пересечения линия-линия, радиус пересечения линия, радиус пересечения радиус, теоретические пересечения, шаг резьбы.
Модуль автоматической оптики поставляется с системой измерения по вертикальной оси. Матричная камера системы использует телецентрические линзы для обнаружения контуров вращательно-симметричных заготовок. При правильном позиционировании камера прямо показывает контур компонента на экране. Модуль обеспечивает быстрое, автономное и повторяемое измерение радиусов, фасок и других контуров.
Управление осью в этом модуле происходит либо автоматически через программу измерения, либо вручную оператором с помощью джойстика.
Технические характеристики:
|
Характеристика |
Premion А |
|||||||||||||||||||
|
Модификация установки1 |
04YY |
08YY |
12YY |
16YY |
20YY |
25YY |
30YY |
35YY |
40YY |
45YY |
50YY |
60YY |
||||||||
|
Диапазон измерения длины, мм |
от 0 |
от 0 |
от 0 |
от 0 |
от 0 |
от 0 |
от 0 |
от 0 |
от 0 |
от 0 |
от 0 |
от 0 |
||||||||
|
до 400 |
до 800 |
до 1200 |
до 1600 |
до 2000 |
до 2500 |
до 3000 |
до 3500 |
до 4000 |
до 4500 |
до 5000 |
до 6000 |
|||||||||
|
|
||||||||||||||||||||
|
Модификация системы1 |
XX12 |
XX16 |
XX20 |
XX25 |
XX30 |
XX35 |
XX40 |
XX45 |
XX50 |
XX65 |
||||||||||
|
Диапазон измерения диаметров, мм |
от 0 |
от 0 |
от 0 |
от 0 |
от 0 |
от 0 |
от 0 |
от 0 |
от 0 |
от 0 |
||||||||||
|
до 125 |
до 160 |
до 200 |
до 250 |
до 300 |
до 350 |
до 400 |
до 450 |
до 500 |
до 650 |
|||||||||||
|
Контактный метод |
||||||||||||||||||||
|
Пределы допускаемой абсолютной погрешности измерений длины, мкм |
±(2,5+L/100), |
|||||||||||||||||||
|
где L – измеряемый размер, мм |
||||||||||||||||||||
|
Повторяемость измерений длины, мкм |
1 |
|||||||||||||||||||
|
Пределы допускаемой абсолютной погрешности измерений диаметра контактным методом, мкм |
±(0,9+D/100), |
|||||||||||||||||||
|
где D – измеряемый размер, мм |
||||||||||||||||||||
|
Повторяемость измерений диаметра контактным методом, мкм |
0,4 |
|||||||||||||||||||
|
Оптический метод |
||||||||||||||||||||
|
Пределы допускаемой абсолютной погрешности измерений диаметра оптическим методом, мкм |
±(3,5+D/100), |
|||||||||||||||||||
|
где D – измеряемый размер, мм |
||||||||||||||||||||
|
Повторяемость измерений диаметра оптическим методом, мкм |
1,2 |
|||||||||||||||||||
|
При температуре окружающего воздуха от +18 до +22°С и относительной влажности воздуха не более 80% |
||||||||||||||||||||
|
ХХ – диапазон измерения длины; YY – диапазон измерений диаметра. |
||||||||||||||||||||
Видеообзор модели:
| Артикул | 198909 |
| Производитель | IBB Technology |
| Страна производитель | Германия |
