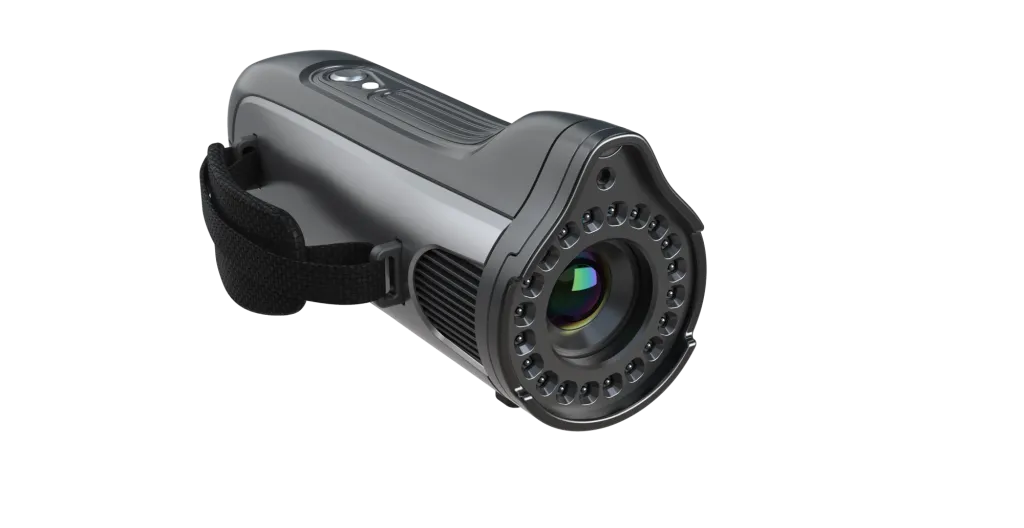

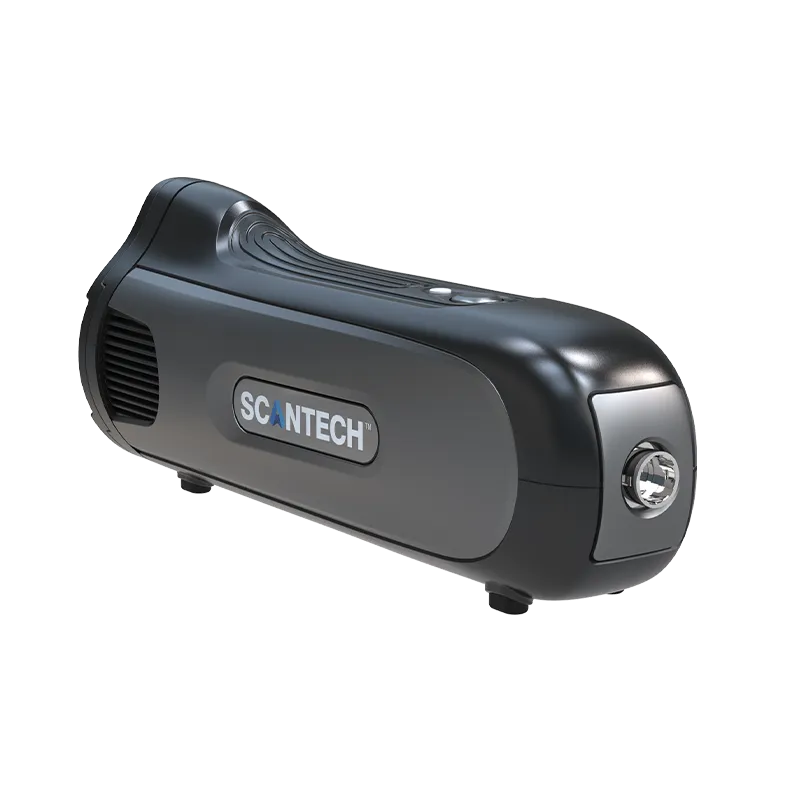

Система фотограмметрии ScanTech MScan-L15

Система фотограмметрии MSCAN-L15 предназначена для обеспечения высокоточных геометрических измерений крупногабаритных объектов.

Система фотограмметрии MSCAN-L15 предназначена для обеспечения высокоточных геометрических измерений крупногабаритных объектов. MSCAN-L15 второе поколение систем фотограмметрии MScan от компании ScanTech. Разработана самостоятельно вместе с программным обеспечением GloPhoto защищена рядом патентов. обладает увеличенной областью съёмки (9,4 х 6,9м) и увеличенной глубиной резкости обеспечивая объёмную точность(погрешность) до 0.015 мм/м для съёмки деталей от 2 до 10 метров.

Система совместима со всеми ручными 3D-сканерами ScanTech и другими измерительными устройствами, совместное использование позволяет улучшить показатели точности. Уникальный HDR режим обеспечивает высокую адаптивность к окружающим условиям и поверхностям при съёмке. Благодаря эргономичному дизайну и малому весу позволяет проводить длительные измерения. Система фотограмметрии MSCAN-L15 проста в эксплуатации и надёжна, подходит для специалистов разного уровня, от начинающих до специалистов по метрологии. Обеспечивает точные, эффективные измерения при работе с крупными проектами в области 3D-контроля, обратного проектирования и контроля геометрии (качества). Повышает эффективность процесса и позволяет минимизировать общие эксплуатационные расходы.

Поставляется в противоударном водозащищённом кейсе в комплекте с масштабными линейками, дополнительными аксессуарами и всем необходимым для работы. Позволяет проводить линейные измерения и применяется как самостоятельная система для обратного проектирования плоскостей, цилиндров, обнаружения осей, уточнения межосевых расстояний, расстояний между отверстиями, расположения отверстий, кромок и т.п. Так же MScan-L15 может использоваться с ручными 3D-сканерами для уменьшения накопленной погрешности при измерениях крупногабаритных объектов от 2 до 10 метров.

Что нового

Обновлённые масштабные линейки из углепластика

Комплект специальных аксессуаров (маркеры полусферы, маркеры уголки и др.)

Технические характеристики

Комплектация

• Система фотограмметрии

• Противоударный водозащищённый кейс

• Высокоточные масштабные линейки 2шт

• Комплект магнитных кодированных маркеров для фотограмметрии

• Комплект специальных маркеров (уголки, полусферы и др.)

• 2 комплекта самоклеящихся маркеров – 2000шт/к-т

• Провода для подключения к компьютеру (Gigabite Lan)

• Блок питания и комплект проводов для подключения к сети

• USB накопитель с программным обеспечением ScanViewer

• USB-электронный ключ

Применение

Контроль геометрии

• Анализ данных (сравнение с CAD)

• Первичный контроль, входной/выходной контроль

• Центровка

• Сертификация инструмента

• Оценка(контроль) крупных изделий/инструмента

Обратное проектирование (реверс-инжиниринг)

• Обратное проектирование геометрических объектов (сферы, цилиндры, плоскости)

• Более быстрое и точное обратное проектирование больших деталей (простой или произвольной формы) при использовании с 3D-сканером




  Видеообзор модели:
