Система фотограмметрии Aicon MoveInspect DPA

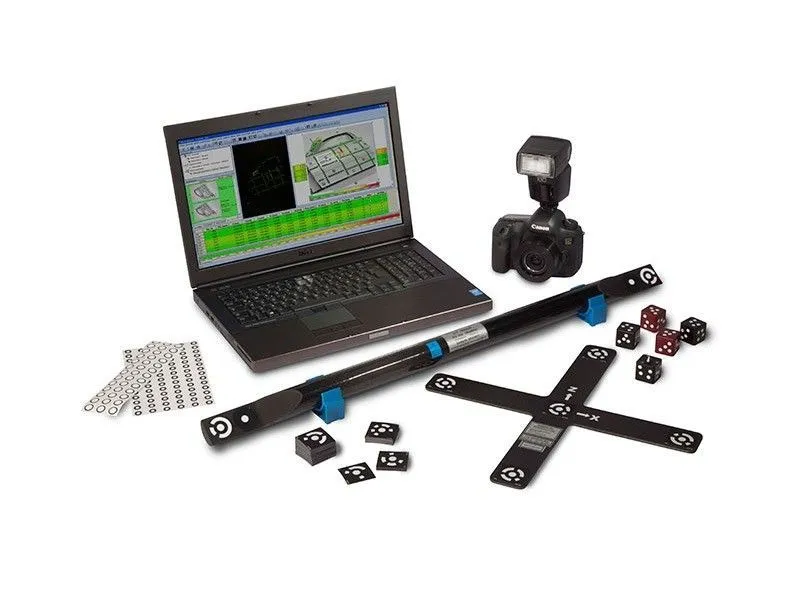

Фотограмметрия AICON DPA – это портативная координатно-измерительная машина, которая использует ручную фотокамеру для сбора данных. Система применима как для 3D-контроля компонентов, так и для проведения анализов процессов в 3D, например, анализ деформации листового металла или пластиковых изделий. Система DPA покрывает широкий спектр применений: от измерения нескольких миллиметров до объектов размером с самолет.

• Анализ деформаций, например, при тестах на разрушение
• Контроль изделий из листового металла и анализ отклонений
• Контроль оснастки
• Сравнение с CAD-моделями
• Измерение больших объектов
• Контроль округлости, например, резервуаров и тоннелей
• Универсальность в отношении размеров объектов и места проведения работ
• Создание точной системы привязки для последующего 3D-сканирования

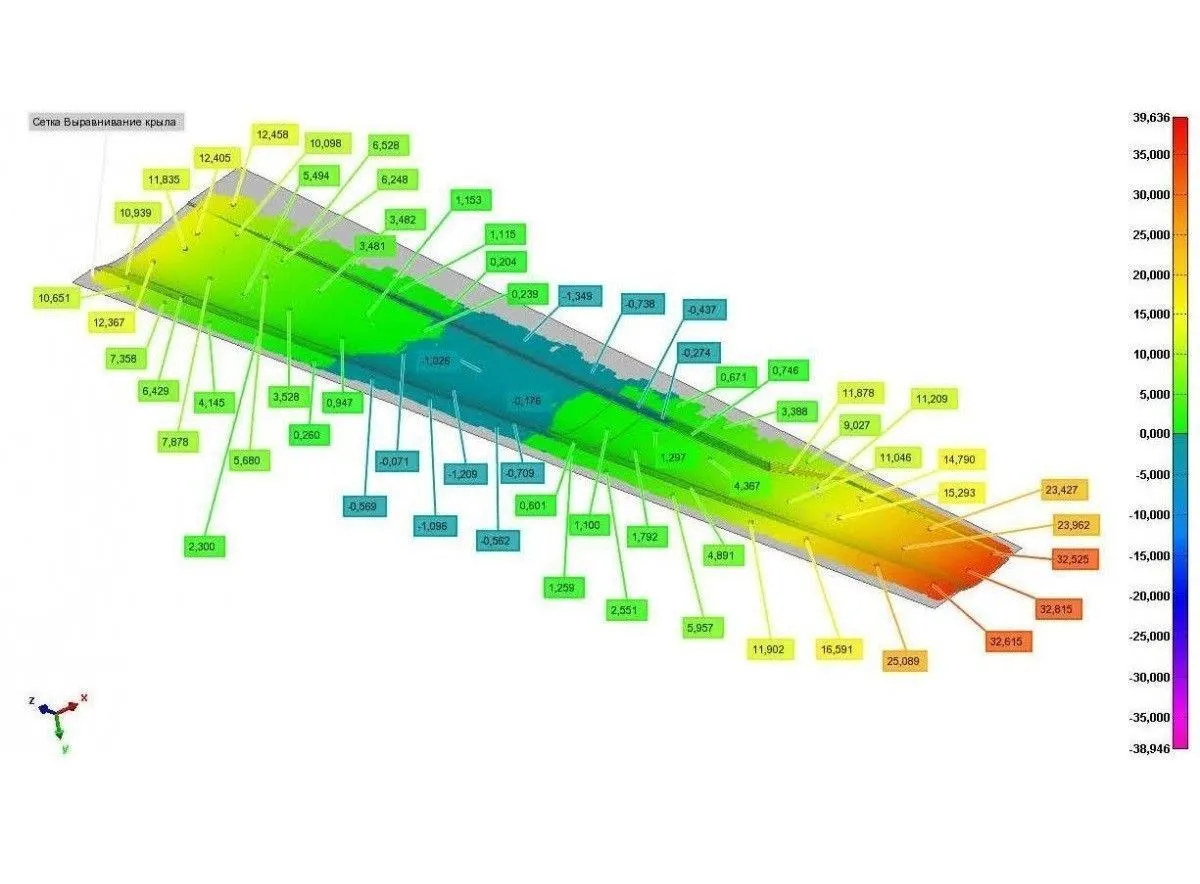

Сердцем измерительной системы является цифровой фотограмметрический анализ (Digital Photogrammetric Analysis – DPA). Он позволяет производить полностью автоматическую обработку снимков независимо от используемой фотокамеры. Программное обеспечение легко подстраивается под требуемые задачи. Кроме расчета 3D координат, система DPA предоставляет статистический анализ полученного результата с предоставлением данных по точности определения координат той или иной точки. Это дает возможность моментально оценить качество измерения.

Система DPA является частью технологии MoveInspect, которая представляет собой высококачественную модульную измерительную систему, совмещающую различные методы измерений. Это дает поистине удивительные преимущества: для новых задач можно просто расширить систему, добавив необходимые компоненты и программные модули MoveInspect. Инвестиций в полностью новую отдельную измерительную систему больше не потребуется.

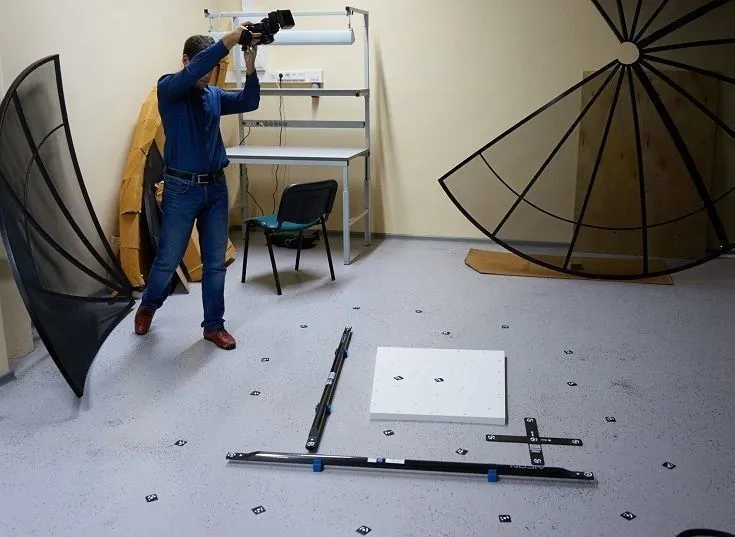

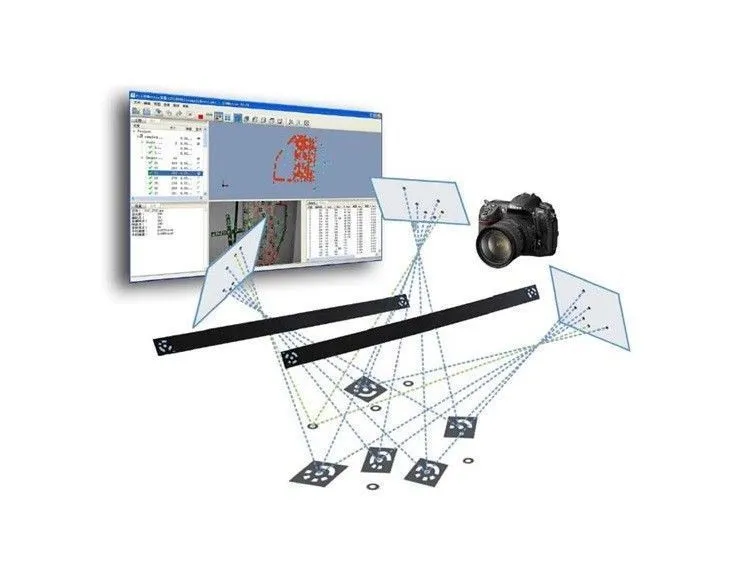

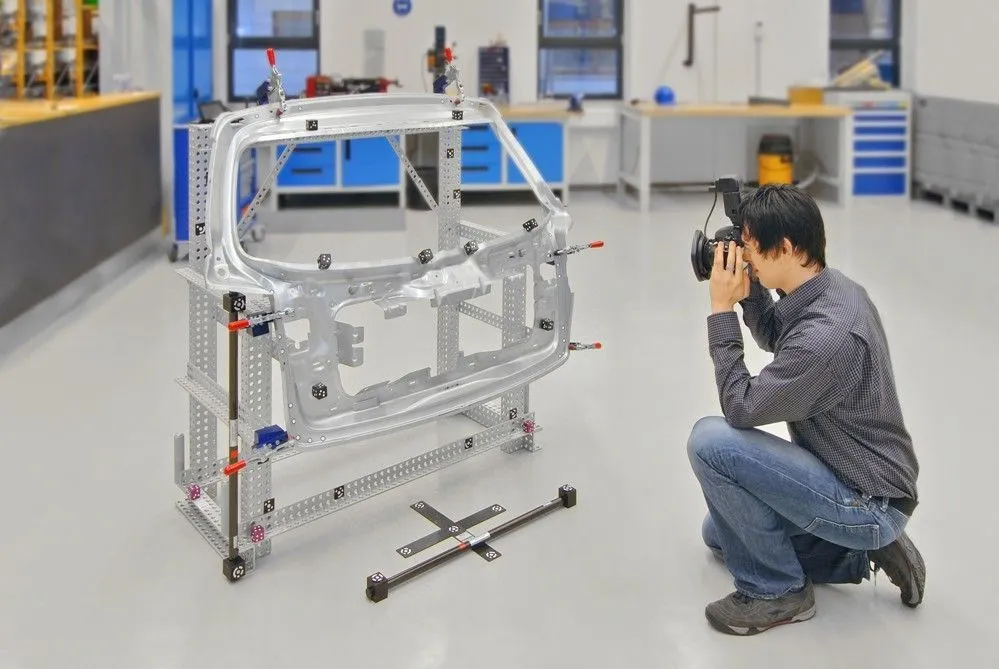

Метки и адаптеры наносятся на все элементы изделия, которые требуется проконтролировать. Существуют адаптеры для отверстий, кромок и т.п., а также специальные адаптеры для референсных точек. Линии обрезки, места пробивки отверстий и т.д. могут быть замерены без дополнительных операций позиционирования. Целевой объект фотографируется с помощью цифровой камеры с матрицей высокого разрешения с разных сторон. Полученные фотографии обрабатываются либо сразу в процессе их получения (онлайн обработка), либо после (офлайн обработка) с помощью мощной программы AICON.

Система DPA позволяет контролировать объекты там, где они находятся. Это не только позволяет сократить время и издержки, но и дает возможность мгновенно оценить результат и принять корректирующие решения, если потребуется.
