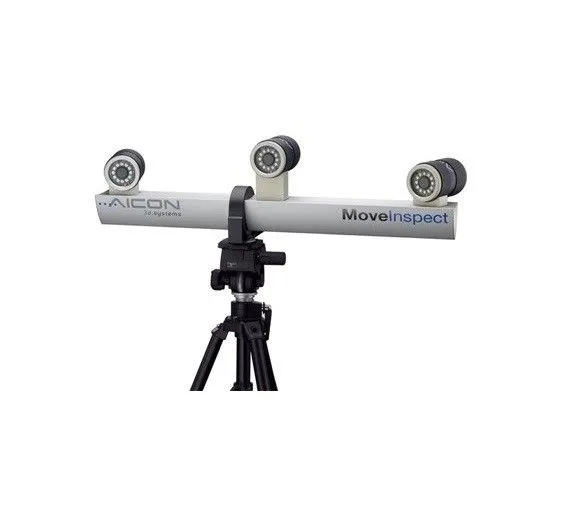

Система динамического контроля Aicon MoveInspect HF4

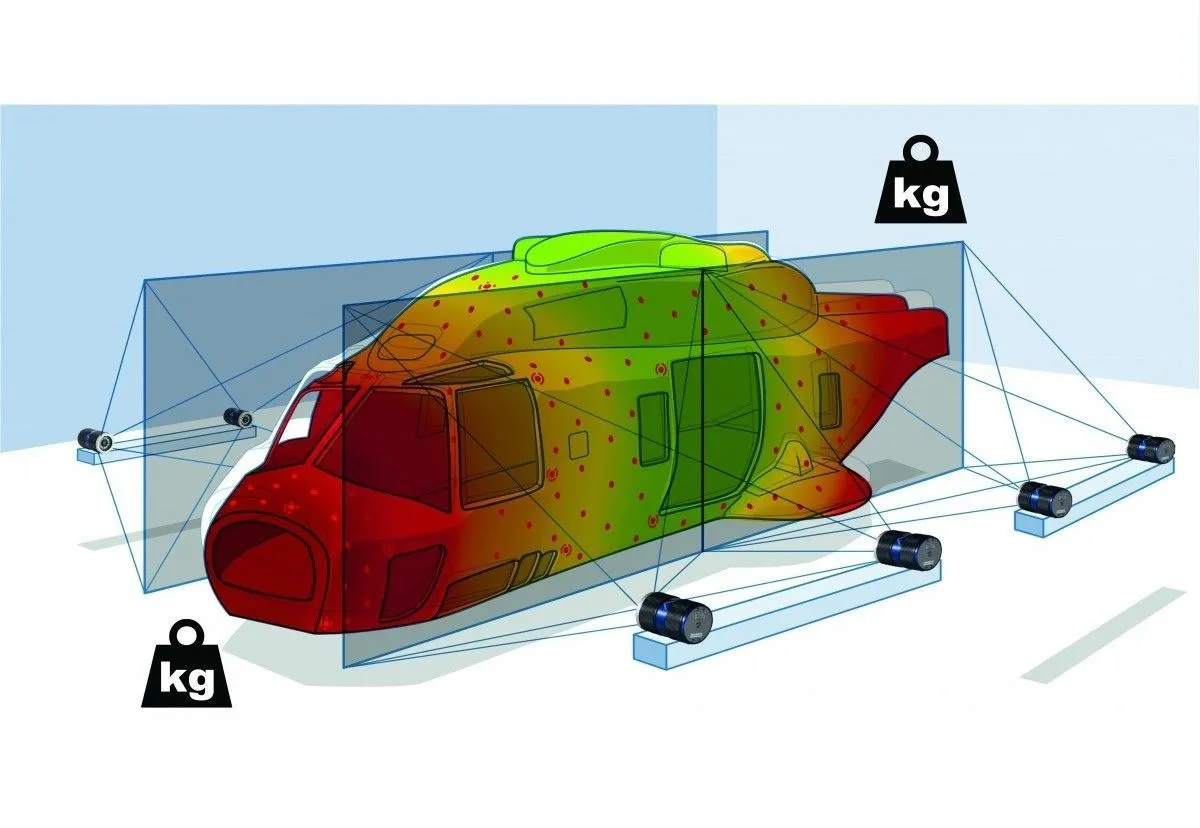

Контроль деталей с точки зрения их перемещения и деформации играет важную роль в процессе производства. В какой ситуации предмет может непредсказуемо разрушиться в процессе производства? Как поведет себя элемент под нагрузкой? И насколько прочен используемый материал, когда произойдет разрушение? Новая система измерения AICON MoveInspect HF теперь может ответить на все эти вопросы. Динамические 3Д измерения при этом сыграют решающую роль для получения корректных результатов.

Технология MoveInspect объединяет в себе широкий спектр оптических измерительных технологий, формируя одну высокопроизводительную модульную систему. Система дает возможность комбинировать отдельные компоненты системы - сенсор, щуп и компьютер - с соответствующим прикладным программным обеспечением для решения конкретных измерительных задач.

Анализ 3D-координат и скорости перемещения тел онлайн и оффлайн

Ускорение сборки и позиционирования

Применение

• Анализ деформаций во время производства, например, в процессе сварки.
• Поведение компонентов при испытаниях в климатической камере или аэродинамической трубе.
• Анализ столкновений.
• Проверка материала, структурные исследования.
• Анализ захлопывания дверей.
• Тестирование колебаний компонентов изделий.
• Контроль промышленных роботов.
• Машинное зрение.

Ключевые особенности:

• Полная свобода при измерении щупом благодаря оптическому трекингу
• Точные измерения в нестабильный условиях за счет «Динамической привязке»
• Слежение за подвижными объектами в реальном времени
• Простые измерения даже в тесных условиях
• Отсутствуют подвижные механические компоненты
• Измерения в статике и в динамике
• 3D и 6D измерение множества точек, в том числе в динамике
• Значительная экономия времени благодаря стабильной калибровке
• Измерение скрытых точек

Технические характеристики

Сенсор системы	4 МП
Частота съемки, Гц	1000 500 при полном разрешении
Диапазон измерений, м	1-3
Объемная точность, мм	0.05 мм + 0.05 мм/м
Частота съемки, Гц	14.5
Степень защиты	IP65
Рабочая температура	+ 5°C до + 45°C (без конденсата)
Размеры сенсора	1000 мм x 100 мм x 100 мм
Вес сенсора	10 кг
Измерения в динамике	Да
Аксессуары и расходные материалы	AICON DPA
Минимальный размер измеряемых объектов, мм	200
Максимальный размер измеряемых объектов, мм	10000
Программное обеспечение	MoveInspect
Возможности программного обеспечения	Администрирование проектов, калибровка системы, измерения и запись координат точек в динамике, определение координат адаптеров, работа с ручным измерительным щупом MI.Probe, передача данных с стороннее ПО, выдача результатов в on-line режиме
Дополнительные опции	Дополнительные камеры, измерительные щупы, штатив
