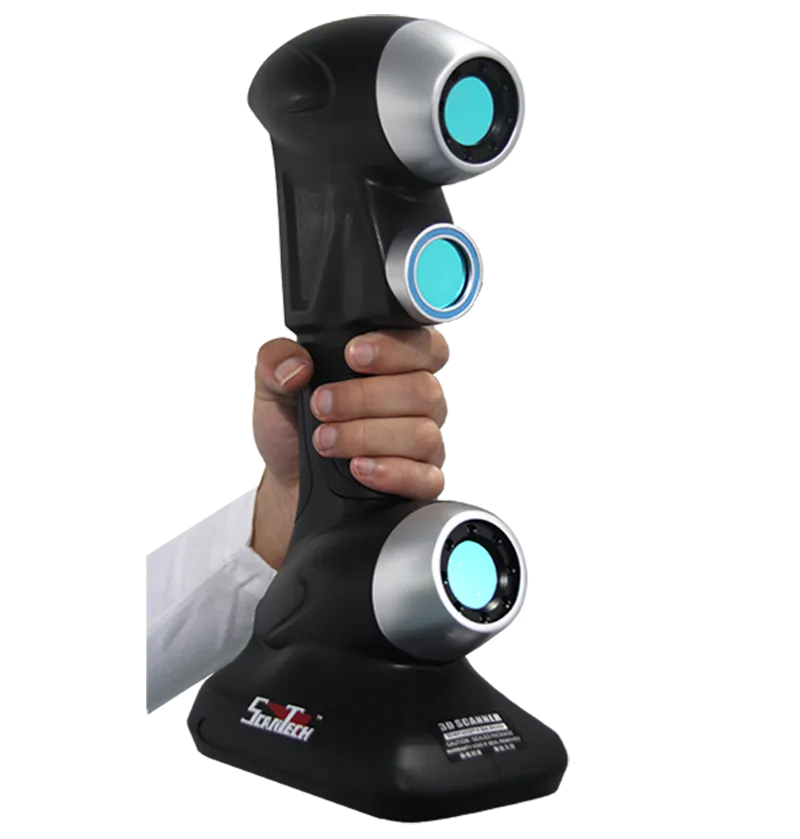

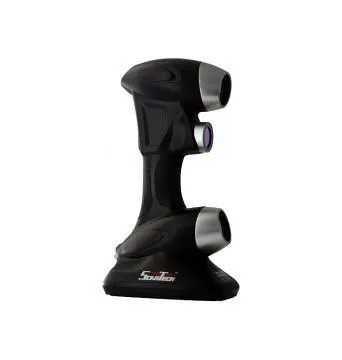

Ручной 3D-сканер ScanTech HSCAN771

Портативный 3D-сканер серии HScan771 разработан Scantech Co., Ltd. Hscan771 старшая модель второго поколения сканеров линейки Hscan. Использует лазерную маску и две камеры для получения облака точек с поверхности объекта. Hscan771 позволяет оператору легко сканировать объекты разных размеров, просто перемещая сканер вокруг объекта. Возможно совместное использование с системами фотограмметрии (MSCAN) при сканировании больших объектов для уменьшения накопленной погрешности что улучшает точность сканирования. Сканер удобно переносить и сканировать объекты находясь как в лаборатории, так и в производственных цехах.

Семь перекрёстных лазерных линий + режим одной лазерной линии для сканирования пазов, поднурений и отверстий.

* Стандартное максимальное значение при измерении диаметра на калиброванном объекте – расстояние между центрами керамических сфер на композитной плите промеренное на КИМ.
** Ошибка расстояния между сферами оценивается с помощью прослеживаемых артефактов длины путем измерения их в разных местах и ориентациях в рабочем объеме.

Каждое устройство после производства проходит испытания по стандарту VDI/VDE 2634 часть 3 и комплектуется сертификатом о прохождении теста

Сканер можно удобно переносить в промышленную или производственную мастерскую и выполнять точное сканирование в зависимости от размера и формы объекта.

Высокая точность

- точность до 0,03 мм

Визуализация в режиме реального времени

- быстрое создание полигональной модели (сетки) одним нажатием кнопки

Помехоустойчивый

- возможность работы под прямыми солнечными лучами и при производственных вибрациях

Высокая адаптивность

- программные алгоритмы позволяют настроить сканер на сканирование объектов с глянцевой или черной поверхностью

Широкое применение

- легко сканировать различные формы и объекты размерами от 5см до 5 метров (диагональ обитаемого параллелепипеда)

Простота в эксплуатации

- ручное сканирование

- использование в условиях недостатка пространства

- легко переносить вес менее 1 кг

Звуковые и световые сигналы

- помощь оператору при работе

Работа на большие расстояния

-поддержка на большие расстояния с Gigabit Lan

Три перекрестных лазерных линии + одна дополнительная линия

Преобразование в одиночную лазерную линию для сканирования глубины и слепого угла

Точность может быть до 0,03 мм, а разрешение до 0,05 мм.

Уникальная звуковая и световая сигнализация облегчает работу сканера.

Работать легко, рука не устает, поскольку вес менее 1 кг

Устройство может быть быстро откалибровано, время калибровки порядка 30 сек.

SDynamic reference - использование светоотражающих меток для создания системы позиционирования, которая является базой для работы сканера. Если метки поместить на деталь то перемещение детали в процессе сканирования – не будет влиять на точность.

Портативный – в комплекте со сканером идет удобный противоударный кейс в котором сканер легко перемещать если необходимо проводить сканирование в цеху или на другой площадке.
