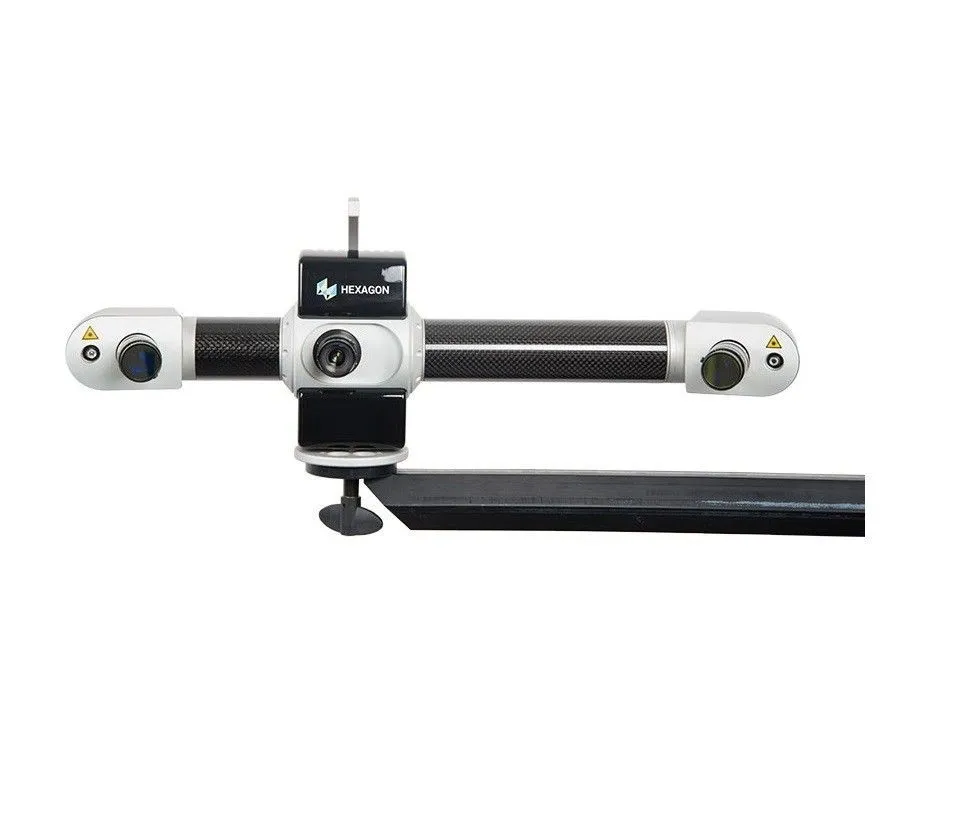

Оптический 3D-сканер Aicon smartSCAN-HE

Оптический 3D-сканер Aicon smartSCAN-HE

Использование монохромных или цветных камер с различными разрешающими способностями позволяет точно подстроить smartSCAN-HE под конкретные задачи. Независимо от размеров и сложности любой объект может быть оцифрован за считанные секунды с высочайшим качеством и точностью для дальнейшей работы.

Благодаря компактному дизайну и небольшому весу система идеально подходит как для контроля точности изделий, так и для решения задач измерения с высоким разрешением на выезде.

Модульная конструкция системы smartSCAN–HE легко адаптируются, чтобы идеально удовлетворять требованиям ваших проектов. Использование в конструкции углепластиковых компонентов обеспечивает высокий уровень термической и механической стабильности сенсоров, таким образом позволяя добиваться высокого качества результатов даже в сложных условиях работы.

Применение 3D-сканера Aicon smartSCAN-HE

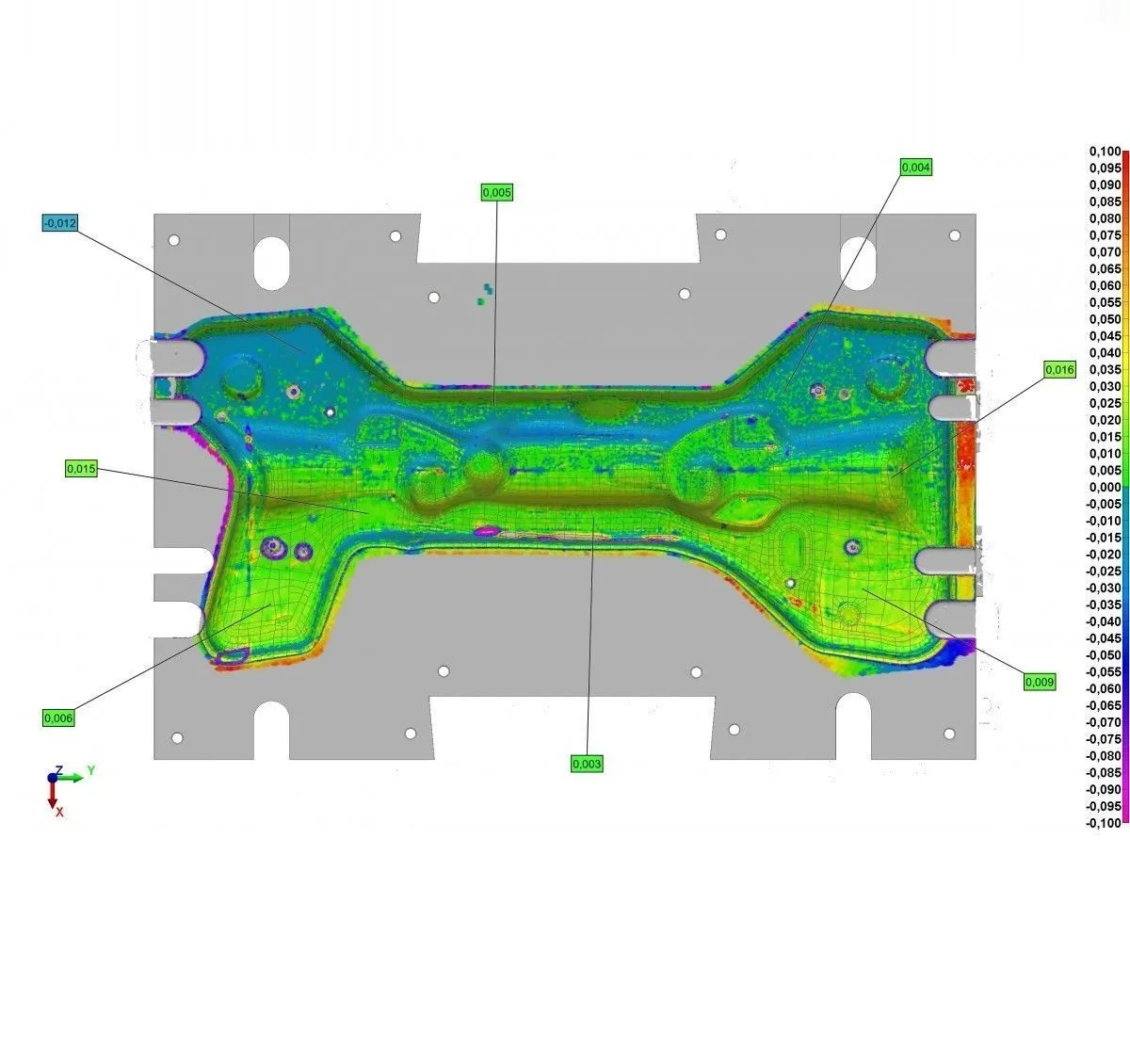

Основные области применений для smartSCAN-HE находятся в инженерно-технической сфере – это контроль точности и оценка погрешностей при производстве, сложные проекты реверс-инжиниринга, конструирование в автомобильной промышленности и серийном производстве. Система smartSCAN-HE обеспечит вас идеальной поддержкой в любых ваших проектах, она позволит оптимизировать существующие производственные процессы, а также создаст потенциал для новых разработок. Все это позволит не только поддерживать высокие стандарты продукции на динамичном рынке, но также создать конкурентные преимущества.

Предназначены для высокоточных измерений и контроля формы сложных поверхностей двойной кривизны. При совместном использовании с фотоаппаратом для сбора данных (система DPA – фотограмметрия) появляется возможность сканирования крупногабаритных объектов.

Ключевые особенности оптического 3D-сканер Aicon smartSCAN-HE:

Комплекс для 3D-сканирования на базе 3D-сканера AICON формируется из следующих составных частей:

• базовая система с одной выбранной стандартной зоной измерения;
• дополнительные измерительные зоны (наборы объективов + калибровочные плиты + переходники);
• управляющий компьютер;
• аксессуары (штатив, поворотный стол, система фотограмметрии для больших объектов и т.п.);
• дополнительное программное обеспечение.

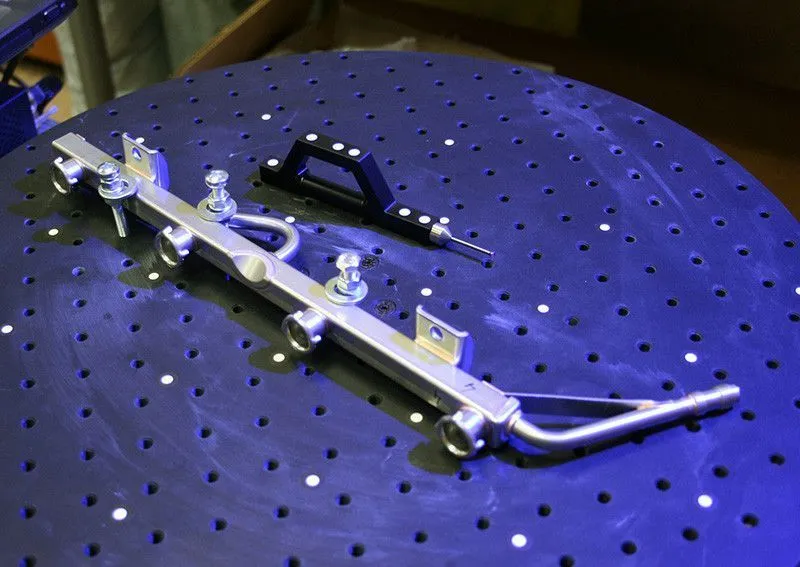

Ручной измерительный щуп MI.Probe mini

Технические характеристики оптического 3D-сканера Aicon smartSCAN-HE

	R5|C5 5.0 МЕГАПИКСЕЛЕЙ	R8|C8 8.0 МЕГАПИКСЕЛЕЙ
Матрица камер	Монохромная или цветная, CCD прогрессивное сканирование, 2/3”	Монохромная или цветная, CCD прогрессивное сканирование, 4/3”
Разрешение камер	2 x 5 041 312 пикс (2452 x 2056)	2 x 8 147 712 пикс (3296 x 2472)
Проекционный блок	Миниатюрная технология проецирования
Разрешение проецирования	28 723 200 пикс (6144 x 4675)	28 723 200 пикс (6144 x 4675)
Источник света	100 Вт, мощный светодиод (голубой или белый)
Мин. время измерения	1 с
Вес сенсора	4 кг
Источник питания	Перем. ток, 110/230 В, 50-60 Гц, внешний, 150 Вт
Блок управления	Внешний, USB 2.0
Операционная система	Windows 7 или Windows 10, 64 бит.
Измерения щупом	Совместим с AICON MI.Probe mini

Характеристики зоны измерения R5|C5

	Угол триангуляции: 30° Базовая длина: 470 мм Рабочее расстояние: 1000 мм
Зона измерения (2)	M - 125 мм	M - 200 мм	M - 500 мм	M - 850 мм
Размер поля зрения (3)	105 x 85 мм	160 x 130 мм	380 x 310 мм	650 x 565 мм
Глубина измерения (4)	66 мм	100 мм	244 мм	420 мм
Разрешение по X, Y (5)	43 мкм	64 мкм	153 мкм	266 мкм
Точность измерения (6)	7 мкм	11 мкм	22 мкм	61 мкм

	Угол триангуляции: 30° Базовая длина: 240 мм Рабочее расстояние: 370 мм		Угол триангуляции: 20° Базовая длина: 470 мм Рабочее расстояние: 1500 мм
Зона измерения (2)	S - 60 мм	S - 125 мм	L - 750 мм		L - 1550 мм
Размер поля зрения (3)	50 x 40 мм	100 x 80 мм	560 x 470 мм		1200 x 750 мм
Глубина измерения (4)	30 мм	60 мм	360 мм		750 мм
Разрешение по X, Y (5)	20 мкм	40 мкм	230 мкм		485 мкм
Точность измерения (6)	4 мкм	7 мкм	55 мкм		220 мкм

Характеристики зоны измерения R8|C8

	Угол триангуляции: 27° Базовая длина: 470 мм Рабочее расстояние: 1000 мм
Зона измерения (2)	M - 300 мм	M - 450 мм	M - 650 мм	M - 950 мм		M - 1300 мм
Размер поля зрения (3)	235 x 175 мм	355 x 265 мм	525 x 400 мм	760 x 585 мм		1065 x 870 мм
Глубина измерения (4)	150 мм	220 мм	330 мм	480 мм		660 мм
Разрешение по X, Y (5)	71 мкм	108 мкм	159 мкм	230 мкм		324 мкм
Точность измерения (6)	20 мкм	28 мкм	42 мкм	60 мкм		85 мкм

	Угол триангуляции: 32.5° Базовая длина: 240 мм Рабочее расстояние: 370 мм
Зона измерения (2)	S - 75 мм	S - 150 мм	S - 250 мм		S - 350 мм
Размер поля зрения (3)	65 x 50 мм	110 x 80 мм	210 x 160 мм		260 x 205 мм
Глубина измерения (4)	40 мм	70 мм	130 мм		160 мм
Разрешение по X, Y (5)	20 мкм	33 мкм	64 мкм		79 мкм
Точность измерения (6)	8 мкм	10 мкм	14 мкм		18 мкм

Все зоны измерения (FOV) могут быть реализованы путем использования одних и тех же основных компонентов, например, основания сенсора, камер и проекционного блока, путем простой смены объективов (и, при необходимости, держателей камер). Чтобы упростить настройку и калибровку стандартных измерительных диапазонов, сканеры поставляются с набором объективов, специально изготовленным и протестированным для каждой зоны измерения. Объективы поставляются с предварительно установленными заводскими настройками для заданной диафрагмы и фокусного расстояния, являющимися оптимальными для соответствующего поля зрения; при этом пользователю нет необходимости изменять эти настройки.

(1) Люмен ANSI - величина яркости источника света в зависимости от чувствительности камеры.
(2) Обозначение оснований сканера (S, M, L) и диагонали в центре измерительного объема. Положения камеры, определяемые использованием различных оснований из углепластика, называются основаниями сканера.
(3) Пространственное разрешение (X x Y) в центре измерительного объема.
(4) Глубина измерительного объема (Z).
(5) Значения пространственного разрешения были рассчитаны теоретически (отношение размера зоны измерения к количеству пикселей в матрице камеры).
(6) Определение точности измерения основано на Руководстве VDI 2634, часть 3.
