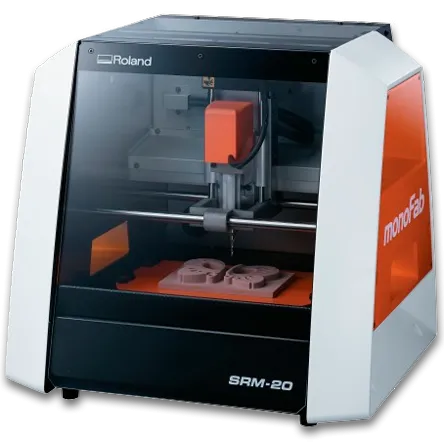

Настольный фрезерный станок с ЧПУ ROLAND SRM-20

Технические характеристики

Обрабатываемые материалы	Ювелирный воск, дерево, пластики, акрил, легкообрабатываемые металлы (магний, цинк)
Рабочие перемещения по осям	203.2(X) x 152.4(Y) x 60.5(Z)мм
Размер рабочего стола	232.2(X) x 156.6(Y)
Расстояние от торца цанги до стола	Макс. 130.75мм
Нагрузка на стол	Не более 2кг
Двигатели по осям XYZ	Шаговые
Скорость перемещений	6 – 1800мм/мин (0.1 - 30мм/с)
Программное разрешение	0.01 мм/шаг (режим RML-1); 0.001мм/шаг (режим NC)
Механическое разрешение	0.000998594 мм/шаг
Двигатель шпинделя	DC motor Type 380
Частота вращения шпинделя	3'000 - 7'000 об/мин
Кремление инструмента	Цанговое
Интерфейс	USB
Язык команд	RML-1, NC code
Электропитание	Станок: адаптер DC24V, 2.5A Адаптер: AC 100-240V ±10%, 50/60Hz
Энергопотребление	50Вт
Уровень шума	65 дБ или менее при перемещении(без резки), 45 дБ или менее в режиме ожидания
Габаритные размеры	451.0 (W) x 426.6 (D) x 426.2 (H) мм
Масса станка	19.6 кг
Требования к окружающей среде	Температура: 5°С - 40°С Влажность: 35 - 80%
Аксессуары	USB кабель, AC адаптер, сетевой шнур, фреза, цанга на 6мм, винты, ключи (на 10 и 17мм), шестигранники (2 и 3 мм),штифты, двухсторонний скотч, руководство пользователя

Отличительные особенности:

Несмотря на компактные размеры SRM-20, оснащен теми же техническими решениями что и старшие модели фрезерных станков Roland. Что позволяет достигать традиционно высокой точности обработки и качества поверхности характерных для фрезеров японской марки.

Программное обеспечение SRM-20

Roland SRM-20 поставляется поставляется в комплекте с пакетом ПО для создания управляющих программ.

MODELA Player 4
MODELA Player 4, позволит выполнять 3-х координатную обработку на основе dxf, stl и iges файлов. Причем для сложных изделий требующих ручного поворота, в программе возможность создавать обработку с каждой из четырех сторон детали. Для удобства начинающих пользователей, программа оснащена библиотекой инструмента и обрабатываемых материалов с рекомендованными режимами резания, что позволяет не задумываться о выборе режима если вы только начинаете работать со станком. Ипортировав 3D модель вам потребуется выбрать инструмент из библиотеки, определить область обработки и выбрать одну из предложенных стратегий обработки, после чего рассчет управляющей программы будет произведен автоматически. Virtual MODELA позволит выполнить визуализацию обработки перед отправкой данных на станок с тем чтобы исключить программные ошибки еще на этапе подготовки управляющих программ.

ClickMill
Для обработки простых элементов (плоскостей, карманов, обнижений) может использоваться программа ClickMill. С ней вы сможете сровнять заготовку, обработать карманы, отверстия и т.д. причем сделать все это без подготовки векторных или 3D данных, просто установив габариты обработки и выбрав инструмент из бибилиотеки. Программа подскажет рекомендованные режимы резания в зависимости от выбранного инструмента и материала.

iModela Creator и драйвера
Для выполнения такой 2D обработки как кравировка, раскрой, выборка карманов может использоваться программа iModela Creator. Вы можете как импортирвать в нее векторные данные в форматах ai и eps так и создавать собственные. Встроенная библиотека материалов подскажет правильный режим гравировки в зависимости от выбранного инструмента, позволяя запускать гравировку как только вы набрали текст на экране вашего компьютера. Помимо iModela Creator вы сможете ыполнять 2D гравировку из любых векторных программ, например CorelDraw или AutoCAD, при этом все глубина обработки и режимы резания будут задаваться в драйвере, который также содержит рекомендованные режимы резания. Данный режим может быть удобен, так если вы используете станок для гравировки и работаете, например, с CorelDraw вым не потребуется устанавливать никаких дополнительных программ, а SRM-20 будет использоваться как обычный принтер.

Стороннее программное обеспечение
Благодаря открытой архитектуре и возможностью работать с языками как RML-1 так и G-code помимо родных программ SRM-20 может работать с любыми профессиональным CAM-пакетами (ArtCAM, PowerMill, CoopperCAM, DeskProto, RhinoCAM и т.д.) это позволит легко начать работать со станком если на вашем производстве уже используются другие ЧПУ станки при этом технологам не придется перестраиваться на работу с другим программным обеспечением. При этом большинство современных CAM-программ уже содержат встроенные постпроцессоры под Roland, в случае если у вашего CAM-а нет постпроцессоре для SRM-20, мы готовы оказать помощь в его написании.

Закрытая зона обработки

Удобство даже в мелочах, является одним из принципов конструкции SRM-20. Кожух полностью закрывающий область обработки, не только защитит рабочее место от летящей стружки, но и остановит работу станка если попытаться открыть его в процессе резки, исключив тем самым возможность получения травмы. Конструкция станины с пазами для стружки и поддон для ее сбора, делают процесс уборки станка максимально удобным позволяя сохранять при этом рабочее место в чистоте.

G-коды

Для того чтобы в полной мере использовать возможности SRM-20 вы можете использовать два поддерживаемых языка команд. Родной языка RML-1 (Roland Machine Language) позволит работать с программным обеспечением поставляемым в комплекте, а также при запуске станка через драйверы из векторных программ типа CorelDRAW. В случае работы со сторонними CAM-пакетами удобнее использовать язык G-кодов. При этом работа в режиме G-code это не просто другая форма записи, но возможность использовать функции доступные только профессиональным обрабатывающим центрам. Так, например, вы сможете использовать нескольких систем координат (G54, G55, ... G59), устанавливаю начальную точку для каждой заготовки или оснастки, выводит управляющую программу с разрешением в 0,001мм и использовать линейные и круговые интерполяции. Стоит отметить что большинство современных CAM-программ уже содержат постпроцессоры для станков Roland, однако если в Вашем CAM-е нет постпроцессора под SRM-20, мы будем рады оказать помощь в его написании.

Компактные размеры

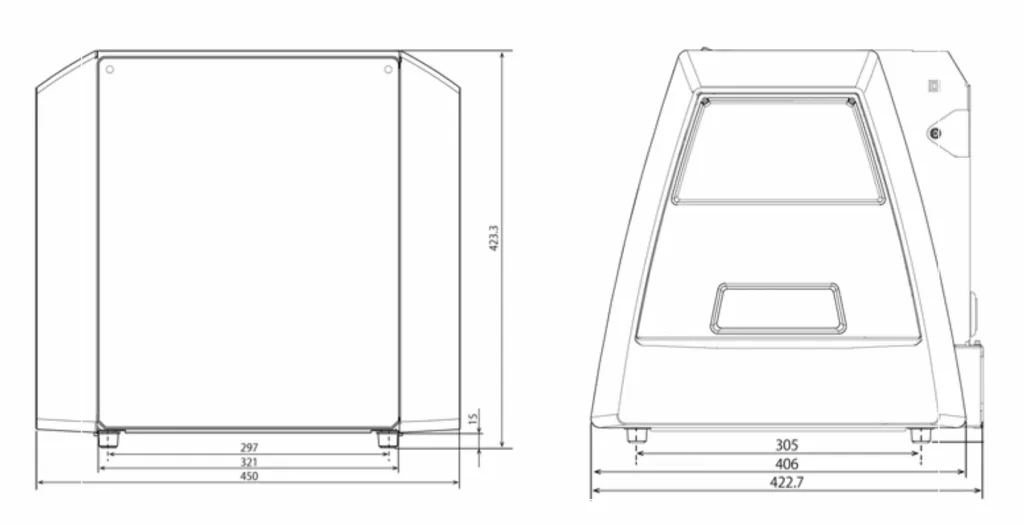

С габаритными размерами 451.0(W) x 426.6(D) x 426.2(H)мм, полностью закрытой областью обработки и низким уровнем шума SRM-20 является отличным выбором для станка с ЧПУ который вы можете установить на вашем рабочем столе.

Обрабатываемые материалы

Большой ход по оси Z (60.5мм) в сочетании с конструкцией корпуса полностью закрывающей область обработки и поддном для сбора стружки поставляемым в комплекте со станком, делают SRM-20 отличным выбором для обработки модельных и ABS пластиков и полиамидов, дерева и модельных восков. Однако несмотря на компактные размеры SRM-20 обладает достаточной жесткостью станины и мощностью шпинделя для обработки таких металлов как магний и цинк. Так же на этом фрезере вы сможете выполнять гравировку медь-тексталитовых заготовок используемых для создания печатных плат, а также различных пластиковых и металлических заготовок используемых для персонализации в рекламном и сувенирном производстве. Кроме того SRM-20 отлично справляется с гравировкой небольших латунных и бронзовых заготовок, например при изготавлении металических мечатей и пломбираторов. Программное обеспечение, поставляемое в комплекте с SRM-20, подскажет режимы обработки для большинства материалов, а возможность менять в обороты шпинделя и подачу в процессе фрезеровки, позволит легко подобрать оптимальные режимы под новый материал. В случае перегрузки вызванной чрезмерными режимами, датчики перегрузки на шпинделея и двигателях по осям выдадут ошибку исключив повреждения станка.

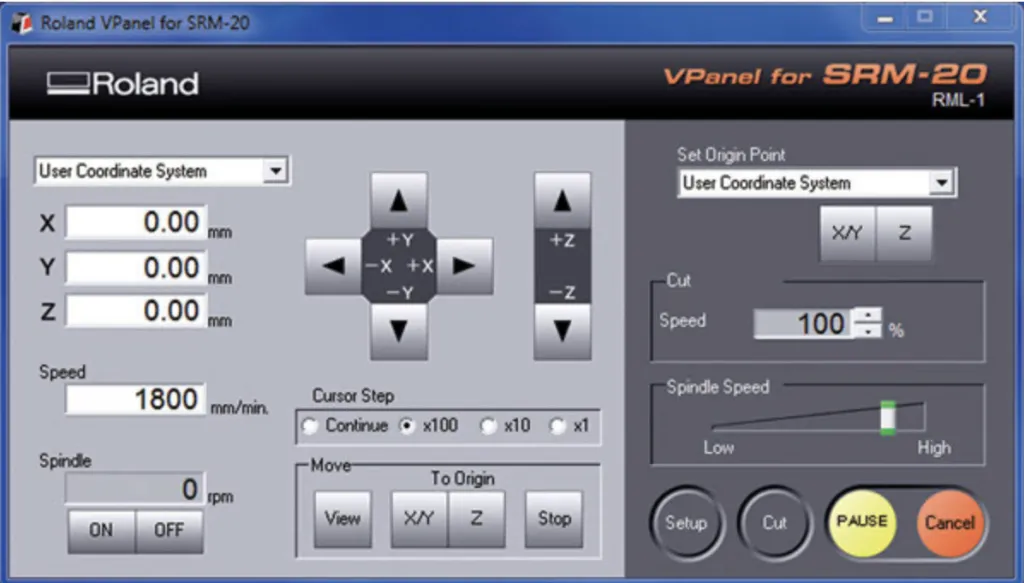

Виртуальная панель

Для управления станком SRM-20 используется виртуальная панель управления что позволило вынести все органы управления на компьютер! При этом сама работа с VPanel не требует никаких дополнительных настроек, вам достаточно только установить драйвер станка, запустить VPanel и станок будет готов к работе. С панели управления вы можете управлять перемещениями станка, устанавливать начала координат, а также менять частототу вращения шпинделя и подачу станка непосредственно в процессе обработки.

Возможности:

Несмотря на компактные размеры Roland SRM-20 способен решать весьма большой спектр задач от фрезеровки прототипиров и гравировки печатных плат до изготовления ювелирных мастер-моделей и создания деревянных сувениров. Идеально размещаясь на рабочем столе у конструктора, ювелира, студента или просто в домашней мастерской.

НАСТОЛЬНЫЙ ФРЕЗЕРНЫЙ СТАНОК С ЧПУ

Настольный фрезерный станок с ЧПУ SRM-20, самый компактный из линейки гравировально-фрезерных станков Roland. Располагаясь непосредственно на рабочем столе он способен решать самые разнообразные задачи от создания прототипов и фрезеровки небольших корпусных деталей, до создания местер-моделей для литья ювелирных и сувенирных изделий, а также выполнения гравировки и резьбы по дереву. А полностью закрытая область обработки позволит минимизировать уровень шума и содержать рабочее место в чистоте.

ROLAND SRM-20

- это новейшее устройство для точного, высокотехнологичного моделирования. Прибор принадлежит к новому поколению устройств Monofab. Станок сочетает в себе широчайший функционал, очень простое по своему устройству ПО и компактный, привлекательный внешний вид. Может применяться не только в институтах и специальных дизайн-студиях, но и в домашних условиях или в условиях офиса.

С помощью станка можно обрабатывать:
• Дерево;
• Пластик;
• Модельный воск;
• Акрил.

На инструмент установлена программа MODELA Player 4, которая позволяет достичь наивысших результатов в 3D моделировании и при этом отлично подходит для 2D моделирования. Ещё одно преимущество модели - специальный поднос для стружки - даёт возможность сохранять чистоту во время работы.
