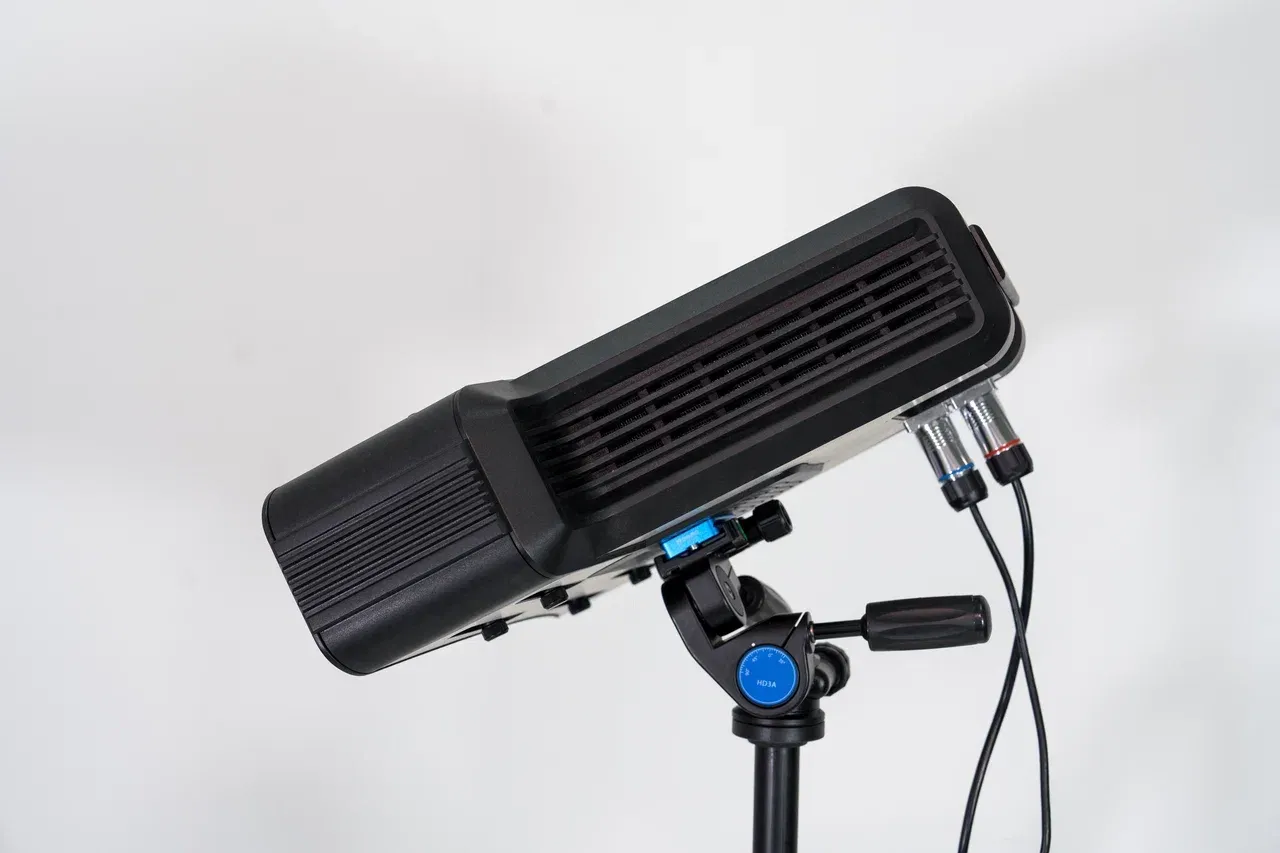

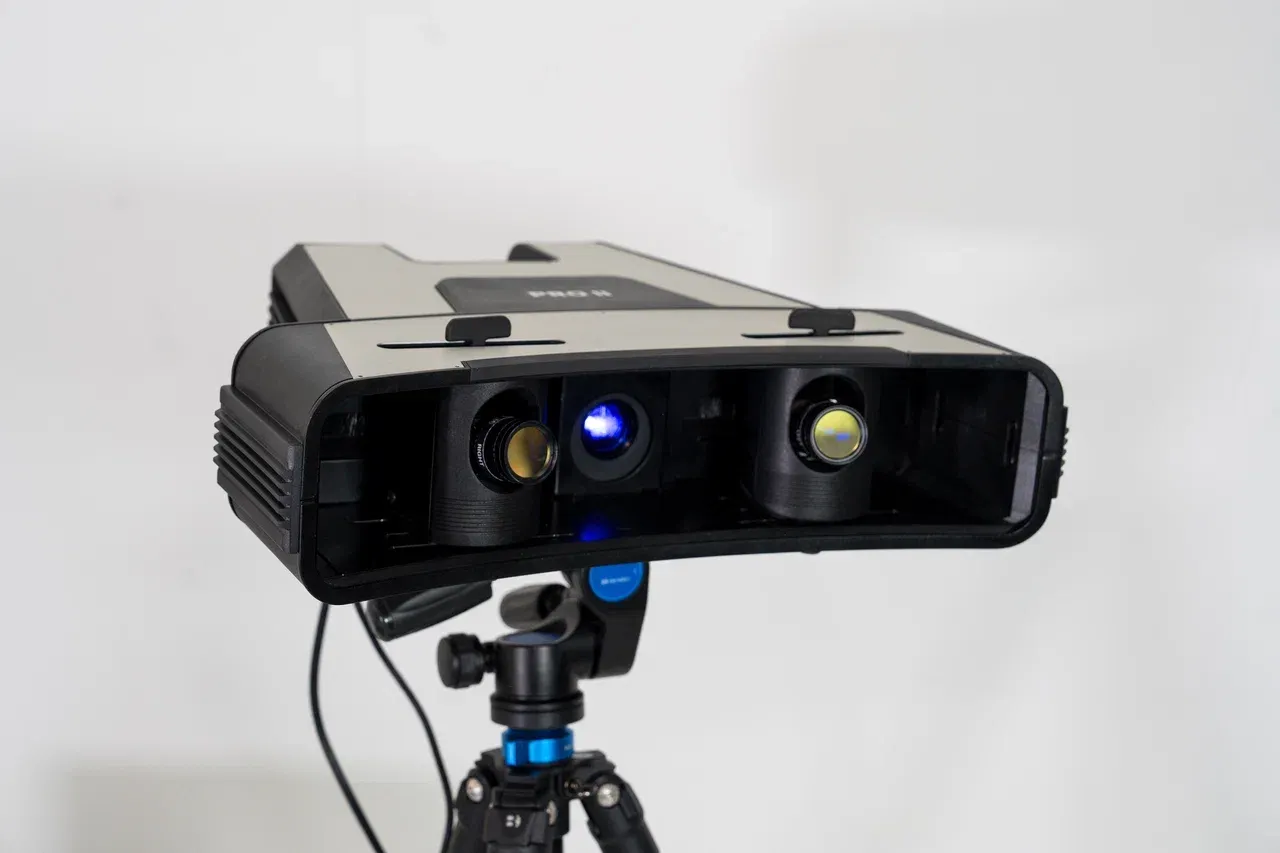

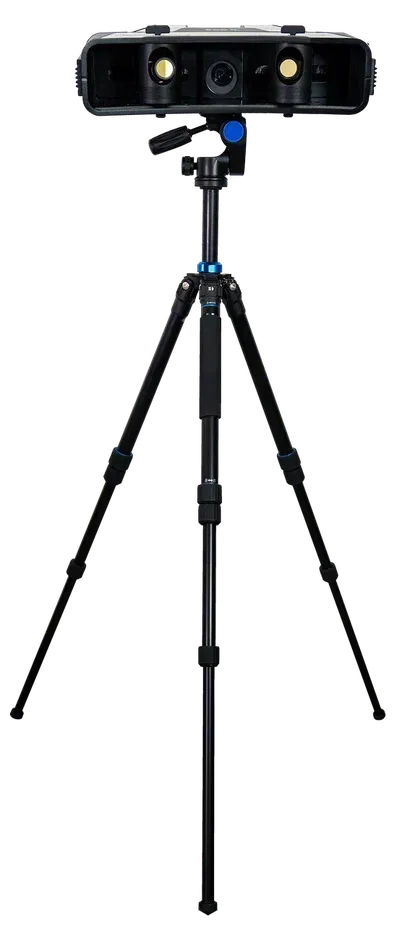

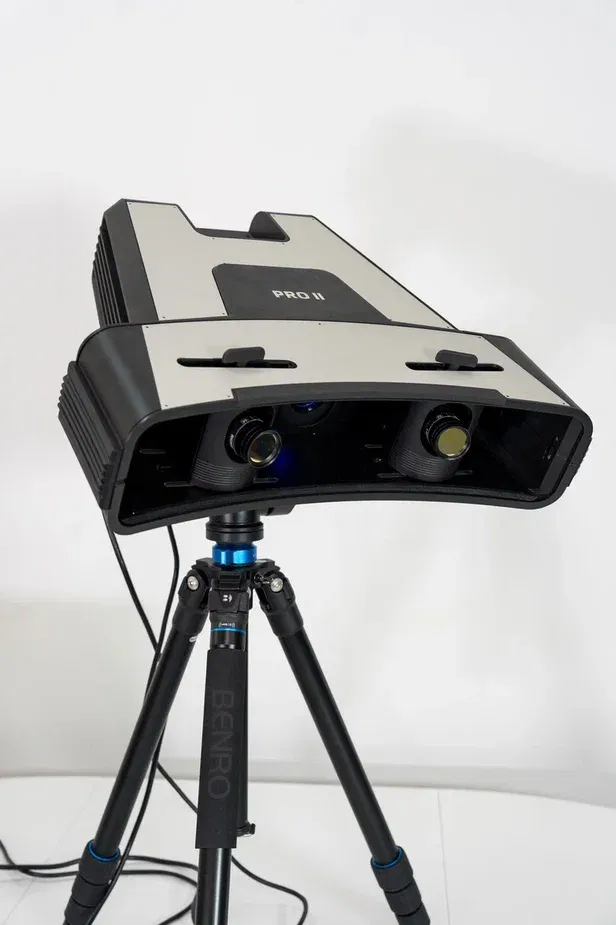

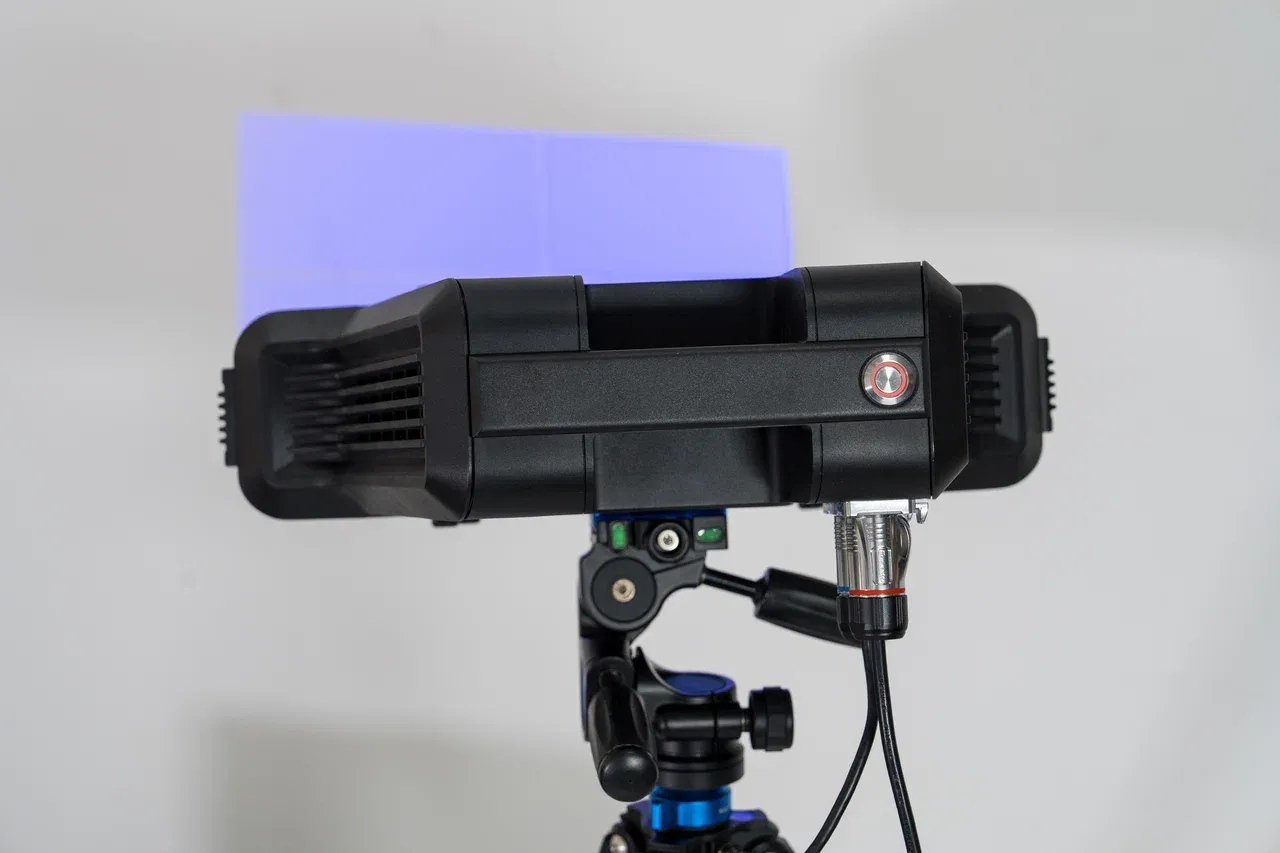

Метрологический 3D-сканер RangeVision PRO II

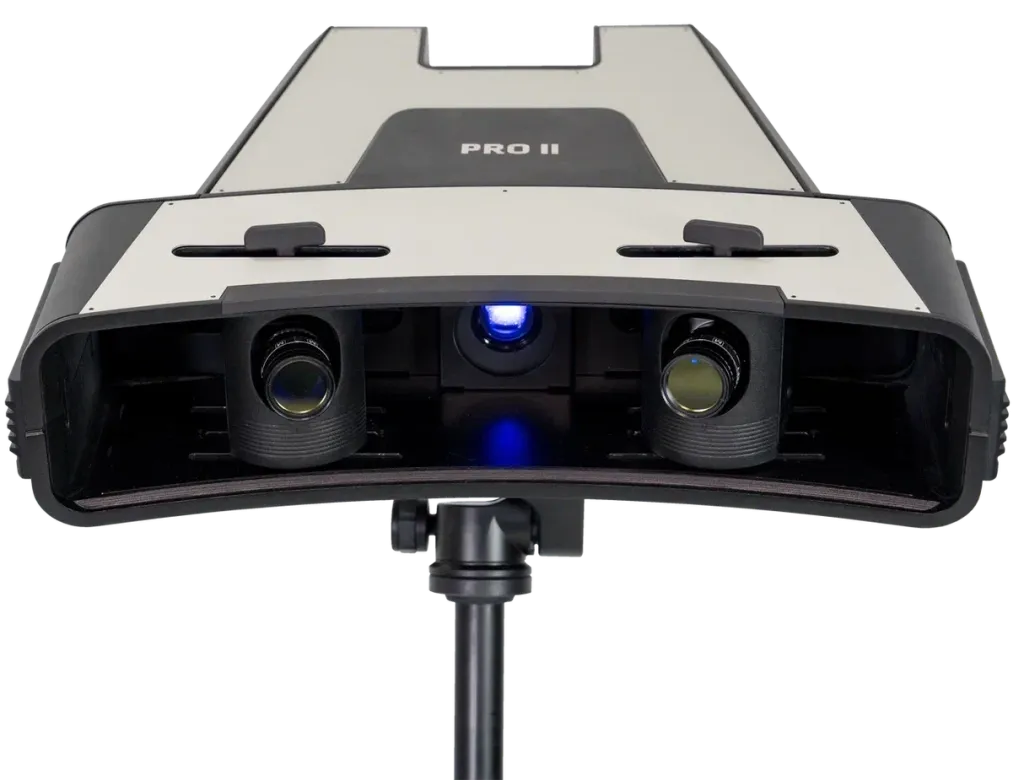

RangeVision PRO II - это уникальный 3D-сканер, способный сканировать самые сложные объекты с высочайшей точностью и детализацией. Он обладает функционалом, который идеально подходит для обратного проектирования, контроля качества и промышленного дизайна. Сверхчувствительные 6МР камеры, проекционный LED-модуль, технология структурированного синего подсвета и уникальные алгоритмы обработки данных - все это делает RangeVision PRO II настоящим профессиональным оптическим 3D-сканером метрологического класса.

Особенности:

1. Широкий диапазон применения. Сканирует объекты от 1 см до 5 м.

2. Технология Blue Light. Позволяет сканировать при разном освещении.

3. Высокая скорость. Время сканирования от 0,8 с на кадр.

4. Метрологический инструмент. Внесён в государственный реестр средств измерений.

5. Промышленная точность. До 0,02 мм благодаря камерам 6 Мп.

Три режима сканирования:

1. Базовый режим

Используется для сканирования объектов, которые невозможно оцифровать другими способами, например, музейных экспонатов. Полученные с разных ракурсов фрагменты модели совмещаются по особенностям геометрии поверхности объекта.

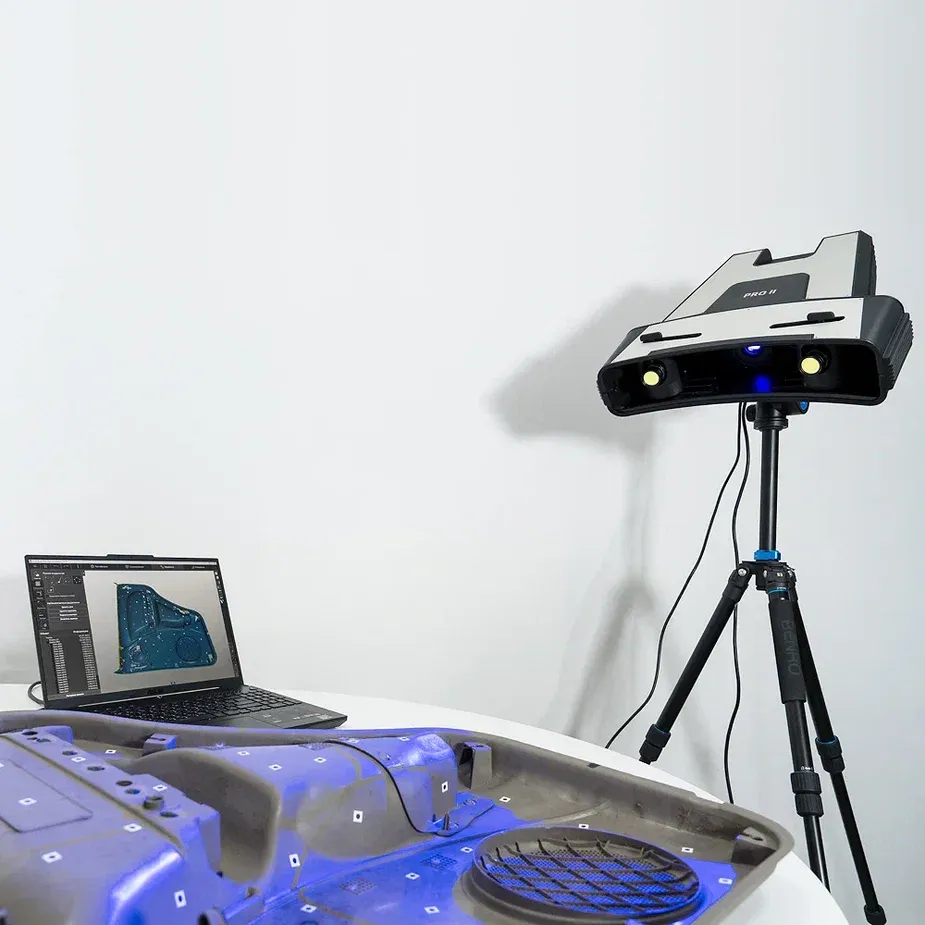

2. С маркерами

Автоматическое совмещение фрагментов модели по нанесенным на поверхность объекта маркерам. Используется для повышения точности сшивки объектов большого размера. Поддерживаются внешние системы фотограмметрии.

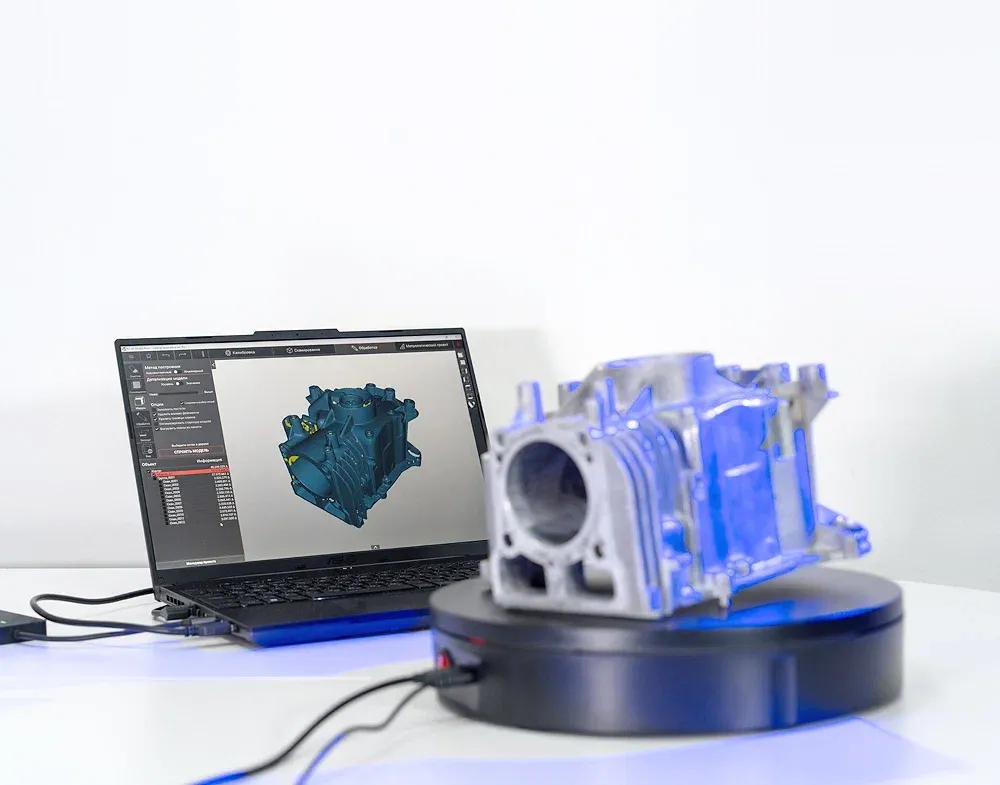

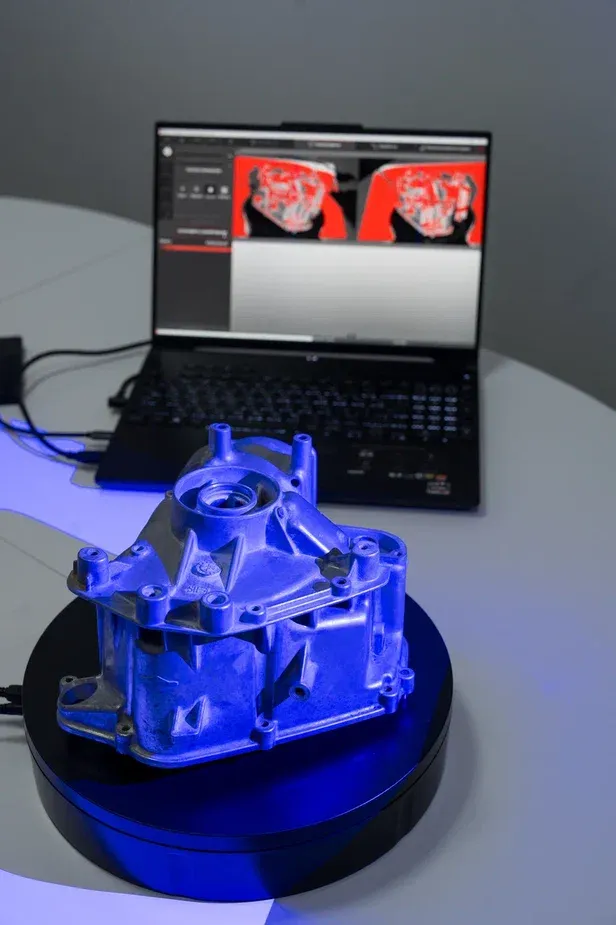

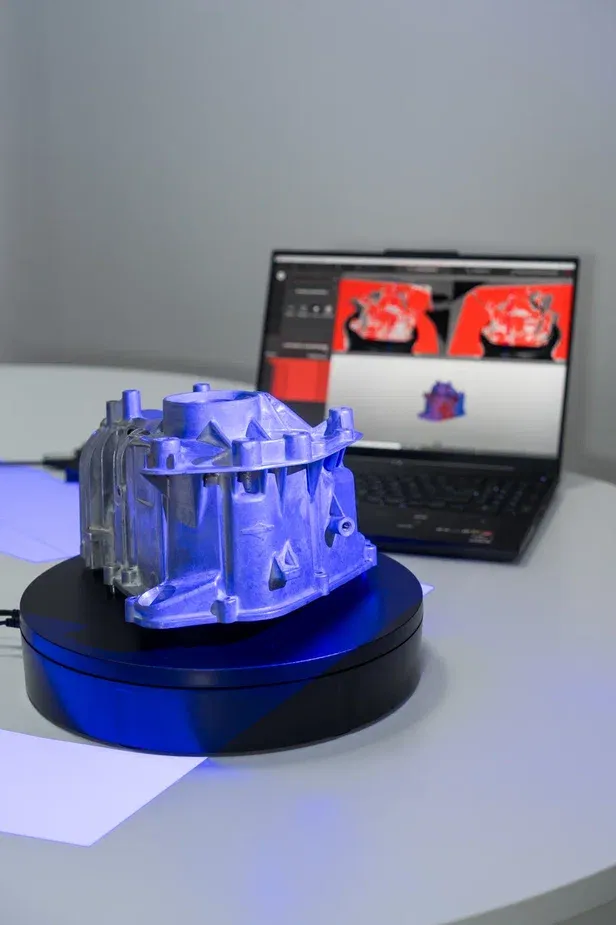

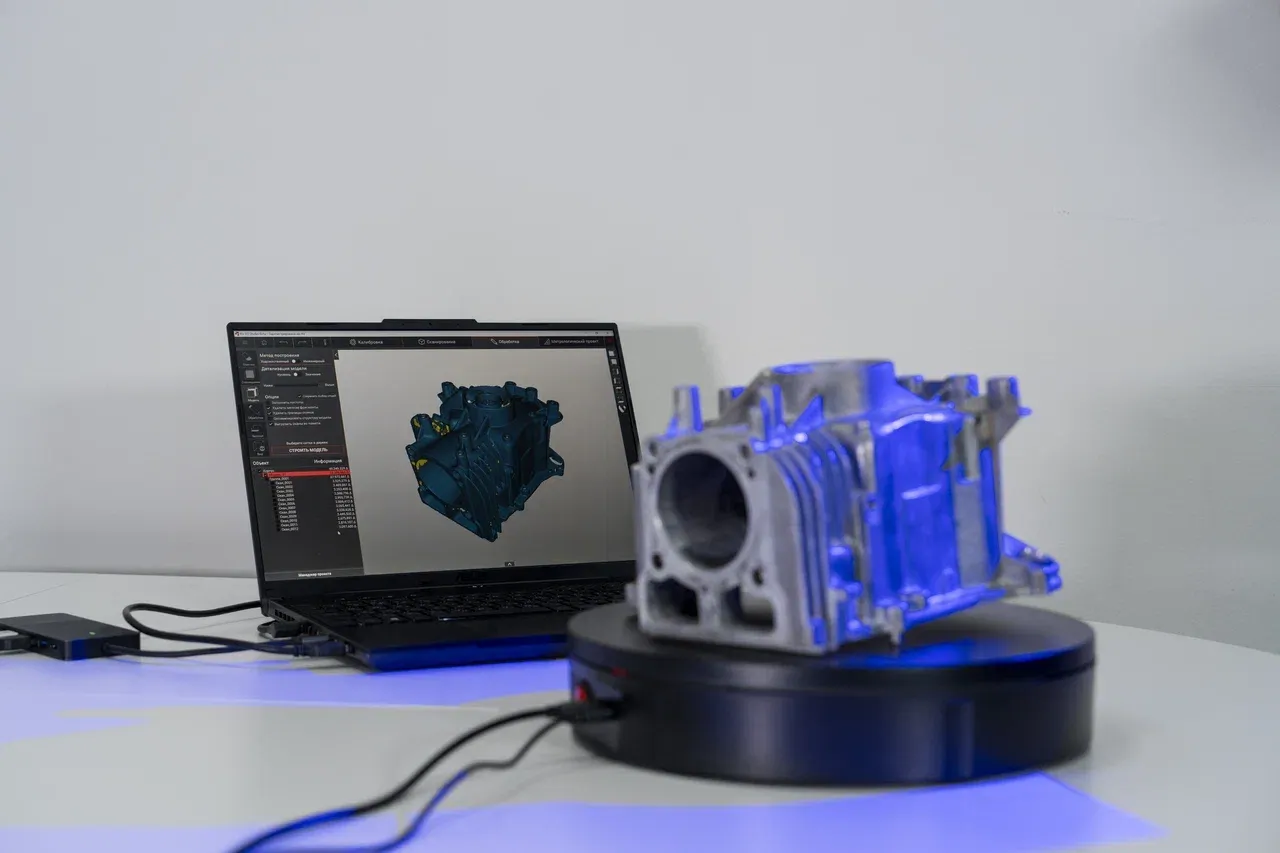

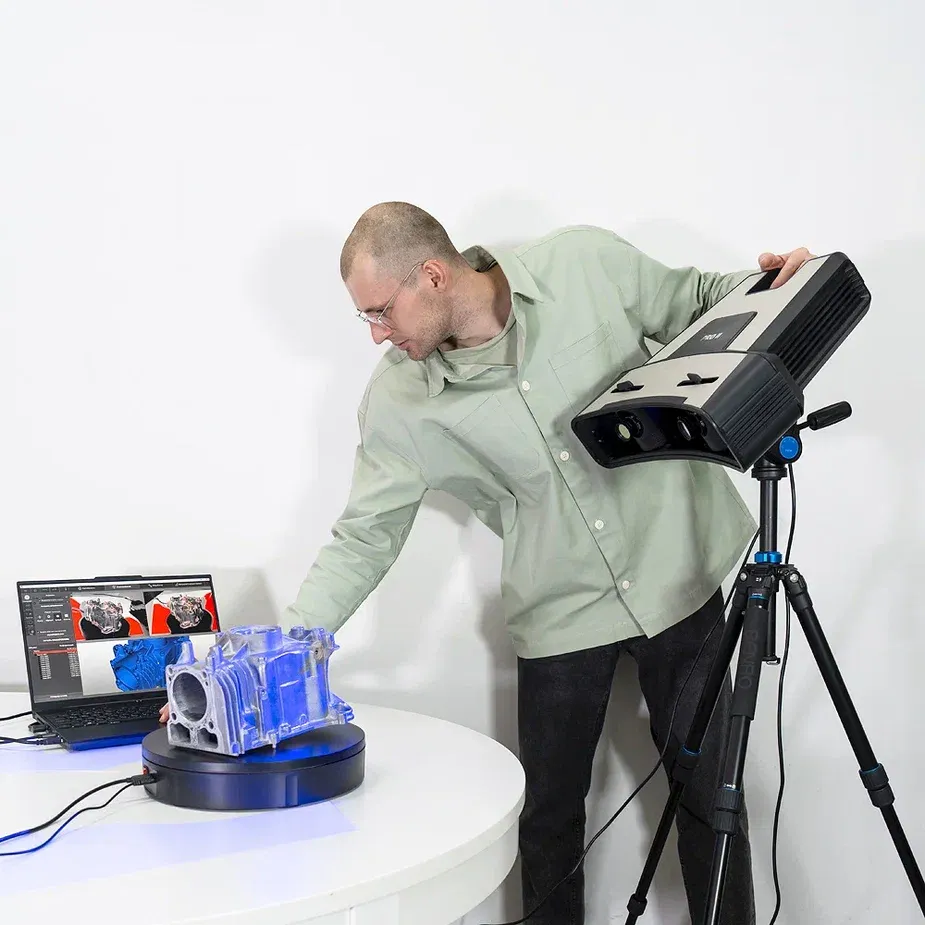

3. На поворотном столе

Быстрое и простое сканирование объекта, установленного на платформу поворотного стола, нажатием одной кнопки. При повороте объекта фрагменты модели совмещаются автоматически.

Обработка сканов:

• Автоматическая и ручная сшивка с маркерами и без них, заполнение пустот, сглаживание поверхностей;
• Упрощение 3D-моделей;
• Исправление дефектов сетки;
• Автоматическое удаление мелких артефактов, шума;
• И многие другие профессиональные программные функции.

Экспорт моделей:

• RV 3D Studio позволяет экспортировать 3D-модели в самые популярные форматы: STL, OBJ, PLY;
• Функция импорта CAD-файлов в универсальном формате STEP с автоматической триангуляцией сетки обеспечивает связь RV 3D Studio с системами 3D-моделирования.

Быстрое и удобное сканирование объектов обеспечивает программное обеспечение RangeVision 3D Studio. Оно создано для обработки результатов сканирования и поставляется в комплекте с 3D-сканером. Экспорт модели и обработка скана становятся легкими и быстрыми благодаря этому продукту.

RangeVision PRO II создан для решения инженерных задач

Соблюдение метрологических правил и норм

3D-сканер RangeVision PRO II полностью соответствует установленным на предприятиях требованиям систем менеджмента качества - модель внесена в единый государственный реестр средств измерений. Сканер позволяет получать стабильно качественные и высокоточные модели в условиях различной освещенности, а также уведомляет пользователя о возникновении неблагоприятных для сканирования факторов.

Контроль качества

Быстрый 3D-контроль геометрии и получение точных 3D-данных без контакта с объектом, чтобы уловить малейшее отклонение геометрии сканируемого объекта. Контроль отклонения сетки от номинальной поверхности позволяет визуализировать его в виде цветовой карты и проводить измерения в каждой отдельной точке проверяемой 3D-сетки. Возможность гибкой корректировки измерительных отчётов (при необходимости) без повторного измерения объектов. Возможность контроля износа запчастей и оснастки.

Реверс-инжиниринг (обратное проектирование)

Сканирование деталей, узлов, конструкций для их воспроизведения, ремонта и восстановления. 3D-сканирование в реверс-инжиниринге расширяет возможности прототипирования, кастомизации и редизайна, значительно ускоряет разработку технической документации.

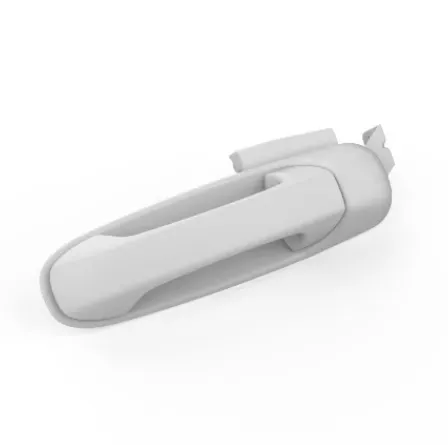

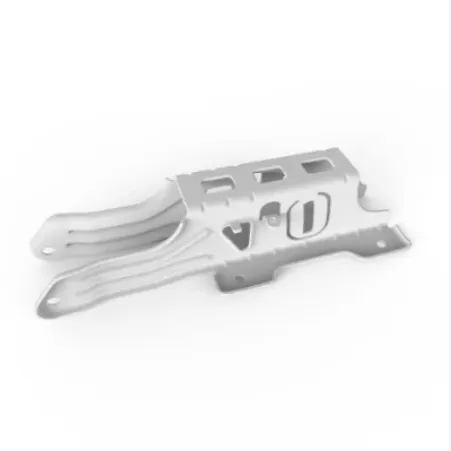

Примеры сканирования
