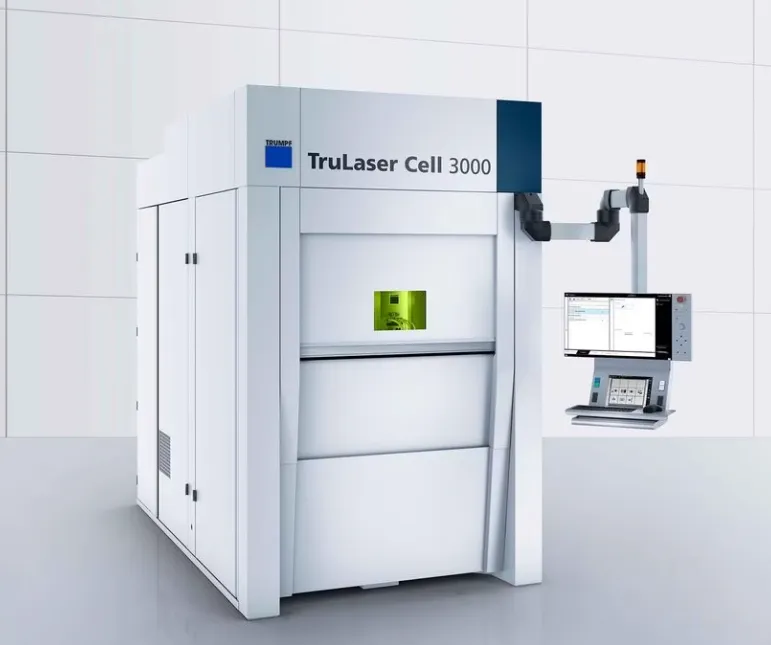

Лазерный станок Trumpf TruLaser Cell 3000

Компактный и высокоточный 5-осевой лазерный станок TruLaser Cell 3000 позволяет осуществлять двух- и трехмерную сварку и резку. Кроме того, при помощи станка для трехмерной лазерной обработки можно выполнять лазерную наплавку (LMD). Универсальная система демонстрирует свое превосходство на всех этапах работы — от изготовления прототипа до крупносерийного производства с высокой долей автоматизированных процессов. Яркий пример — экономичная лазерная обработка мелких и средних деталей на высшем уровне качества.

Особенности:

1. Универсальная технология. Сварка, резка и лазерная наплавка за счет простой и быстрой смены оптического устройства обработки

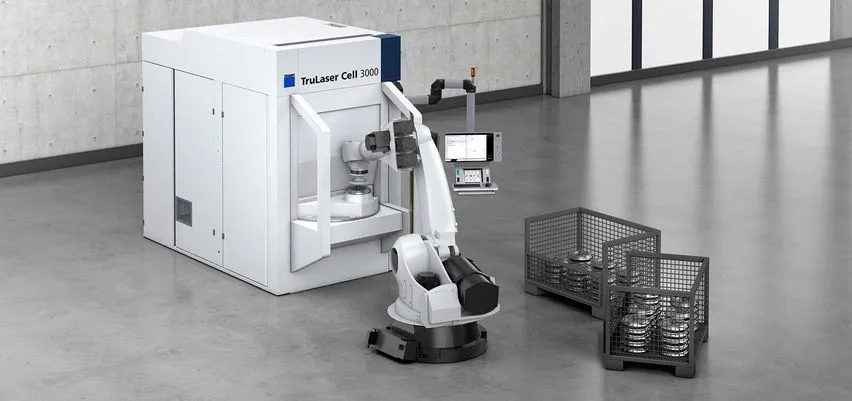

2. Простая автоматизация. В случае более высоких объемов выпускаемой продукции станок имеет удобную возможность автоматизации в соответствии с требованиями клиента.
3. Индивидуальное оснащение. Индивидуальные концепции оснащения с продуманными зажимными устройствами и системами сенсорных датчиков от одного производителя.
4. Модульная конструкция. Простое дооборудование и модернизация благодаря многочисленным опциям и оптическим устройствам обработки.

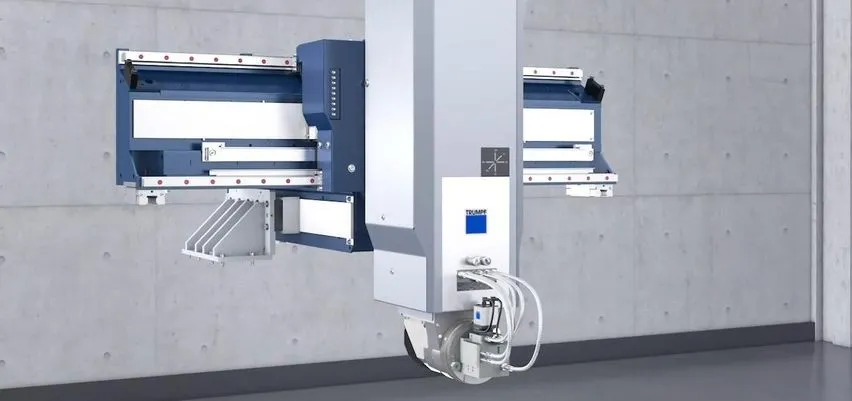

5. Высокая точность. Высочайшая точность повторения во всем рабочем 3D диапазоне
6. Эффективное использование рабочего пространства. Используйте всю рабочую зону для крупногабаритных встраиваемых элементов и комплексных устройств автоматизации.

VisionLine

Интуитивно управляемая система обработки изображения VisionLine автоматически распознает геометрические характеристики детали, такие как стыковые зазоры или кромки. При необходимости она вносит коррективы в программу обработки с ЧПУ. Это обеспечивает максимальную надежность технологического процесса, повышает качество деталей, а также экономит время и средства.

Дополнительная ось заготовки W1

Дополнительная ось заготовки (ось позиционирования в направлении Z, ход 300 мм) позволяет обрабатывать увеличенные на значение до 250 % 3D-детали. Максимальный диаметр трехмерных деталей возрастает до 600 x 520 мм. Таким образом оптимально используется рабочая зона и обеспечивается максимальная универсальность производства.

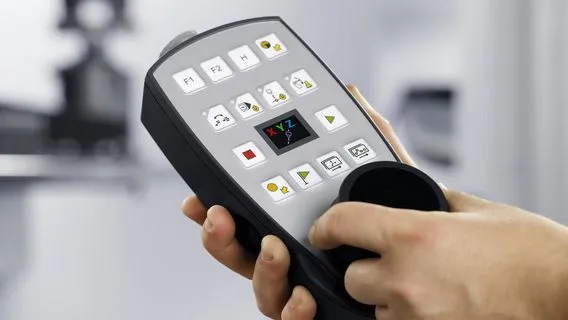

Панель обучения

Эргономичная панель обучения обеспечивает возможность быстрого и интуитивно понятного программирования непосредственно на заготовке. Оси легко передвигаются при помощи 6-мерной мыши. При этом на встроенном дисплее отображаются все предстоящие действия. Вспомогательные программы позволяют быстро и безошибочно выстроить траекторию инструмента.

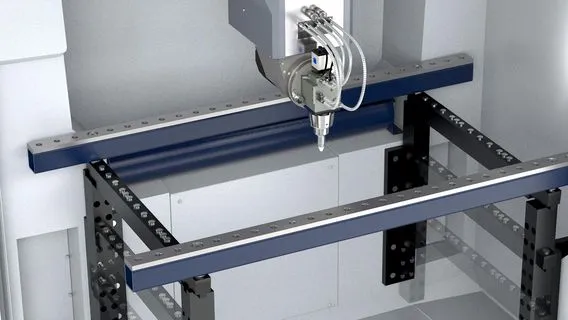

Регулируемая система крепления

Используя регулируемую систему крепления TruLaser Cell 3000, вы можете создавать уникальное рабочее пространство с гибкими возможностями. Перфорированные рамы позволяют воспроизводить предыдущее положение оснащения. Рабочая высота может регулироваться в соответствии с текущими задачами обработки. Если вам потребуется больше места, систему крепления можно легко и быстро удалить.

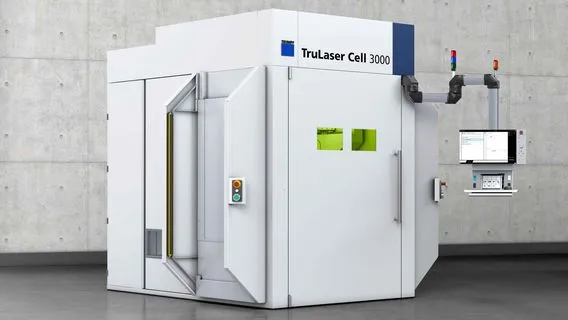

Боковые подъемные дверцы

Для загрузки и выгрузки деталей сбоку станок TruLaser Cell 3000 можно оснастить боковыми подъемными дверцами. Это позволяет включить станок в роботизированные системы транспортировки и подачи деталей. Короткие интервалы открывания и закрывания сокращают вспомогательное время и обеспечивают высокую производительность автоматизированных процессов.

Central Link

Central Link — это пакет интерфейсов, позволяющий объединять в сеть ваш парк оборудования и пользоваться решениями «Индустрии 4.0». С помощью стандарта коммуникации OPC-UA вы можете передавать или описывать в машиночитаемом формате машинные параметры, такие как стандартные размеры, результаты измерения или иные параметры.

BrightLine Weld

Преимущество опции BrightLine Weld — лазерная сварка практически без брызг и сварочные швы высшего качества. Выбор за вами: рост производительности за счет значительного повышения скорости подачи или снижение затрат на энергию на 40 %. Поскольку дополнительная обработка становится практически ненужной, сокращаются время простоя оборудования и эксплуатационные расходы.

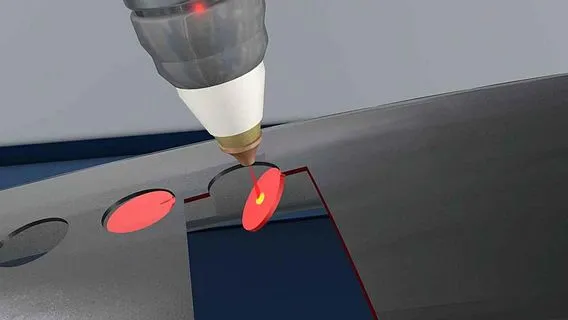

ObserveLine Comfort:

По разным причинам на готовой детали может остаться утолщение. Оптический способ измерения ObserveLine Comfort помогает быстро распознать такие дефекты, т. к. проверяет полноту прорезания каждого контура. По сравнению с системой регулировки расстояния ObserveLine Comfort обладает множеством преимуществ. Например, данная функция сокращает время измерения и позволяет измерять даже самые мельчайшие диаметры отверстий и вертикальный отход.

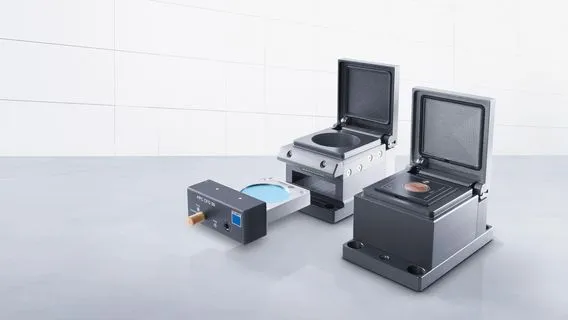

CalibrationLine Power

Калибровочный инструмент TRUMPF CalibrationLine Power через регулярные, определяемые пользователем промежутки проверяет, соответствует ли мощность лазера на заготовке предварительным установкам. Так обеспечивается стабильность технологических условий, благодаря чему результаты сварки будут неизменными и воспроизводимыми.

Технические характеристики:

Видеообзор TruLaser Cell 3000
