Лазерный станок Trumpf TruLaser 5030 fiber/5040 fiber/5060 fiber

Станки TruLaser 5030 fiber, TruLaser 5040 fiber и TruLaser 5060 fiber выгодно отличаются скоростью обработки и воспроизводимым высоким качеством деталей даже при создании сложных контуров. Твердотельный лазер мощностью до 24 кВт позволяет добиться превосходной подачи. Интеллектуальные вспомогательные системы делают весь процесс обработки еще производительнее и надежнее, чем когда-либо. Оператор принимает лишь самое незначительное участие в процессе, а вспомогательное время остается минимальным.

Особенности:

1. Минимальные расходы на детали. Превосходная динамика станка благодаря мощным приводам и динамичному движению по оси, даже при изготовлении сложных контуров.

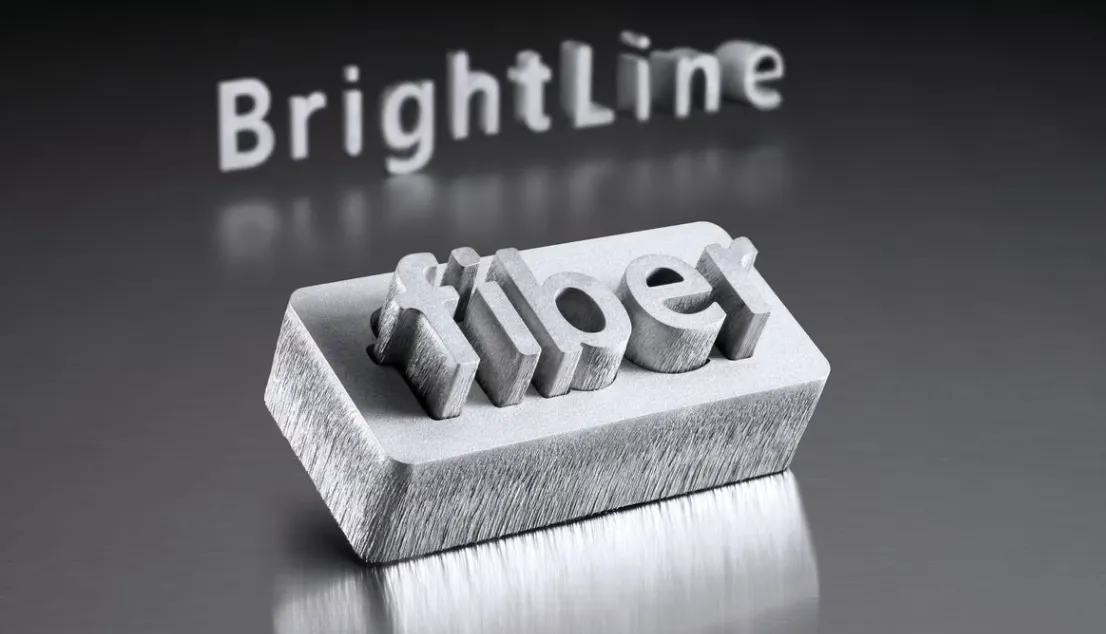

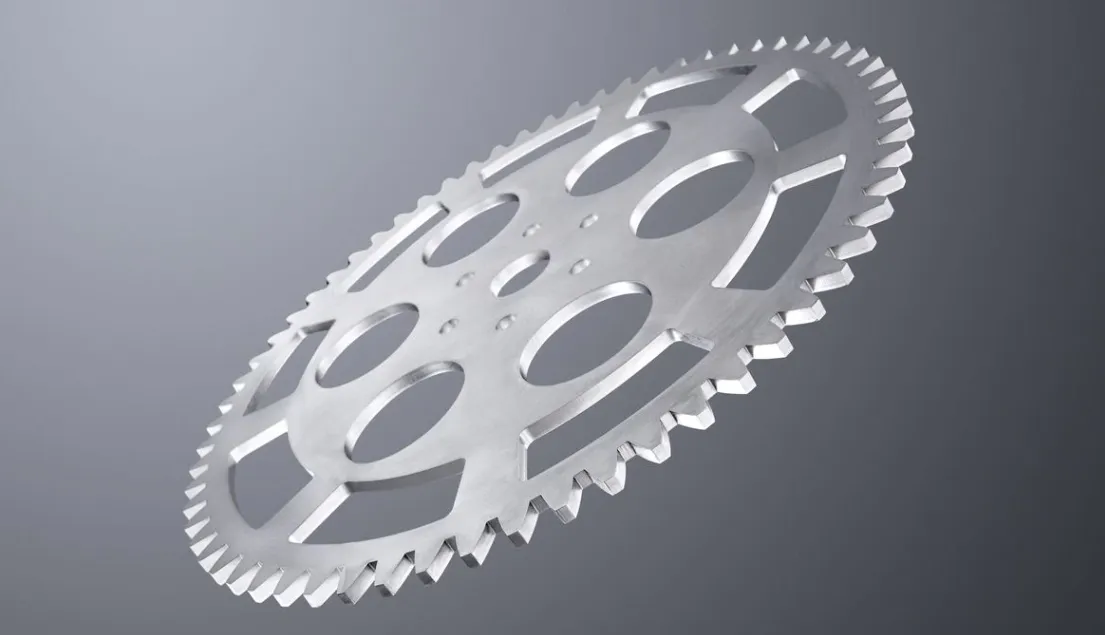

2. Наилучшие результаты без компромиссов. Технология BrightLine fiber обеспечивает превосходное качество деталей и возможность их бесперебойной выгрузки.
3. Highspeed и Highspeed Eco. Сопла новой конструкции сокращают расход азота на 70 % при росте пропускной способности по листам в два раза.
4. Вся мощность лазера направлена на обрабатываемый лист. Используйте мощность лазера на 100 %: наши станки сконструированы таким образом, что каждый киловатт энергии попадает на обрабатываемый металлический лист. Так обеспечивается не только высокая скорость подачи, но и эффективная обработка заготовки.
5. Безупречное качество сопел. Функция Smart Nozzle Automation обеспечивает высокое качество сопел даже в полностью автоматическом режиме. Устройство смены сопла можно извлечь из станка во время резки и выполнить оснастку параллельно основному машинному времени.
6. Простое управление. Многократно премированный интуитивный пользовательский интерфейс Touchpoint помогает намного быстрее выполнять задачи по управлению, сохраняя качество и производительность.
7. Резка листов сверхбольшого формата. Обрабатывайте листы формата 6 х 2 м быстро и без лишнего труда.

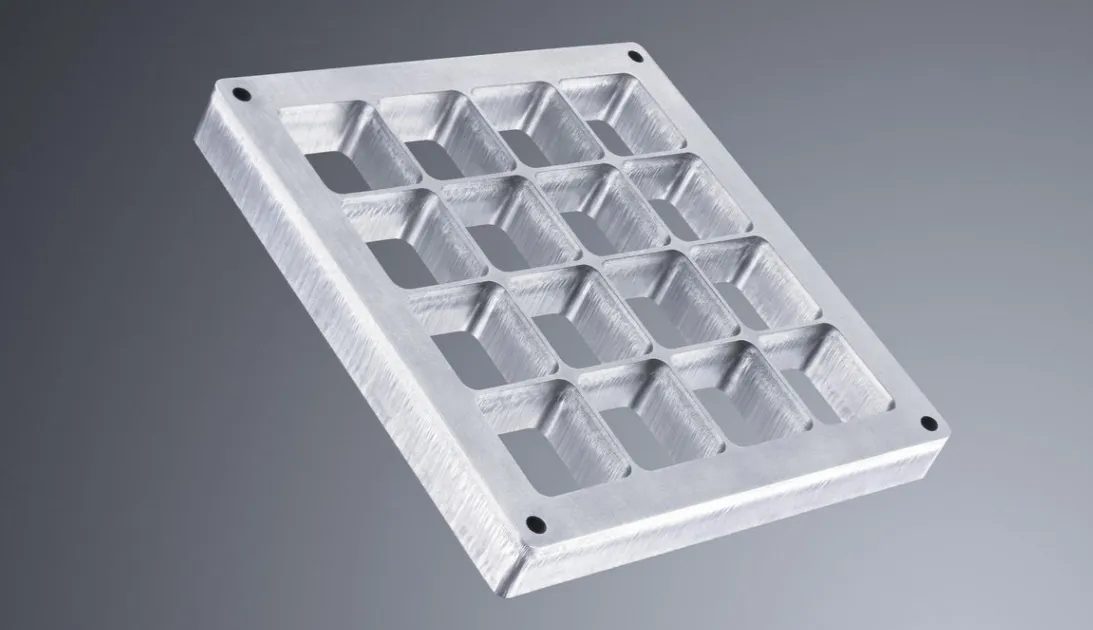

8. Филигранная резка даже толстой конструкционной стали. Благодаря функции CoolLine вы сможете самостоятельно создавать даже небольшие контуры на деталях из толстой конструкционной стали.
9. Экономия расходов, защита окружающей среды. Энергоэффективный агрегат охлаждения для лазера и станка

Энергоэффективный агрегат охлаждения

Eco Cooler охлаждает лазер и станок водой вместо химических охлаждающих средств, фторированных газов. При этом Eco Cooler экономит на производстве холода до 80% энергии, не использует никаких вредных веществ — и экономит каждый год тонны CO2. Кроме того, отпадает необходимость в проведении ежегодного теста на утечку охлаждающего средства, соответственно меньше тратится на техническое обслуживание. Вы одновременно решаете сразу две задачи: экономия расходов и защита окружающей среды.

Безопасная лазерная резка

В отличие от микросоединений наносоединения фиксируют заготовку только в небольшой точке останова в нижней части щели резки с остаточной решеткой. Это позволяет добиться надежной отработки листов, так как предупреждается перекос деталей. Нарушение контура минимально, вы можете легко освобождать заготовки от остаточной решетки. Можно создавать более узкую раскладку — вы будете использовать ресурсы эффективнее и добьетесь более высокой производительности.

Сравнение наносоединений и микросоединений

Наносоединения обеспечивают безопасную обработку заготовок с эффективным ресурсопотреблением: повышение производительности, улучшение качества деталей и упрощение процесса извлечения деталей благодаря минимальной фиксации в остаточной решетке. Во многих случаях не требуется последующая обработка. Эффективная обработка заданий — независимо от геометрии заготовки.
Микросоединения фиксируют заготовку по всей толщине обрабатываемого листа с помощью удерживающего листа в остаточной решетке. Микросоединения также обеспечивают надежность технологического процесса при обработке заданий, видимое нарушение контура в большинстве случаев требует дополнительной трудоемкой обработки заготовок вручную. Извлечение деталей для небольшой толщины обрабатываемого листа более затратно, а для средней толщины — практически невозможно.

TruTops Boost

Интеллектуальное конструирование и программирование лазерных, вырубных и комбинированных вырубных лазерных станков с помощью комплексного трехмерного решения TruTops Boost. Высокая доля автоматизированных процессов позволяет сократить затратные по времени рутинные операции, а общий пул объектов экономит время и материал. Кроме того, обеспечивается постоянный обзор заданий на изготовление и работ, связанных с ними.

Программное обеспечение

Ассортимент программного обеспечения TRUMPF включает в себя прикладные программы для комплексной оптимизации производственного процесса — от запроса клиента до поставки готовой детали. При этом TRUMPF объединяет программное обеспечение со станками и сервисными службами и создает продуманные решения по концепции «Индустрия 4.0» конкретно для вашей «умной фабрики».

Загрузка

Ваш пропуск в мир автоматизации: функция LoadMaster обеспечивает автоматическую загрузку необработанных листов в ваш станок.

Загрузка и выгрузка

Благодаря компактному устройству LiftMaster Compact загрузка вашего станка и выгрузка из него готовых деталей производятся в полностью автоматическом режиме и с необыкновенной быстротой. Функция LiftMaster Linear Basic дает возможность объединения нескольких станков.

Загрузка и выгрузка/сортировка деталей

Решение в области автоматизации LiftMaster охватывает широкий диапазон функций. Сюда входят процессы загрузки и выгрузки, перемещение палет или извлечение деталей. Кроме того, с помощью функции LiftMaster Sort готовые детали отделяются от остаточной решетки, а LiftMaster Store и LiftMaster Store Linear напрямую привязывают вашу установку к складу. Функция SortMaster выполняет сортировку готовых деталей в полностью автоматическом режиме.

Система складирования

Благодаря системам складирования TruStore серии 1000 и TruStore серии 3000 вы сможете организовать обработку материала в соответствии с вашими потребностями.

Технические характеристики:

РАЗМЕРЫ	TruLaser 5030 fiber	TruLaser 5040 fiber	TruLaser 5060 fiber
ДЛИНА	9229 мм	11200 мм	15500 мм
ШИРИНА	6145 мм	6373 мм	6373 мм
ВЫСОТА	2200 мм	2200 мм	2200 мм
ВЕС
ВЕС ОСНОВНОГО СТАНКА	11700 кг 1	14300 кг 1	18500 кг 1
МАКСИМАЛЬНАЯ СКОРОСТЬ
СИНХРОННО	280 м/мин	280 м/мин	280 м/мин
РАБОЧАЯ ЗОНА
ОСЬ X	3000 мм	4000 мм	6000 мм
ОСЬ Y	1500 мм	2000 мм	2000 мм
МАКС. ВЕС ЗАГОТОВКИ	1100 кг	2000 кг	3000 кг
МАКС. ВЕС ЗАГОТОВКИ БЕЗ СМЕНЩИКА ПАЛЕТ ДЛЯ ТЯЖЕЛОВЕСНЫХ ГРУЗОВ	1100 кг	1900 кг	2900 кг
МАКС. ВЕС ЗАГОТОВКИ СО СМЕНЩИКОМ ПАЛЕТ ДЛЯ ТЯЖЕЛОВЕСНЫХ ГРУЗОВ	1800 кг	3300 кг	4900 кг
МАКС. ВЕС ЗАГОТОВКИ НА ДВУХ ПАЛЕТАХ БЕЗ СМЕНЩИКА ПАЛЕТ ПАЛЕТ ДЛЯ ТЯЖЕЛОВЕСНЫХ ГРУЗОВ	2200 кг 2	5700 кг 2	5700 кг 2
МАКС. ВЕС ЗАГОТОВКИ НА ДВУХ ПАЛЕТАХ СО СМЕНЩИКОМ ПАЛЕТ ДЛЯ ТЯЖЕЛОВЕСНЫХ ГРУЗОВ	2200 кг 2	5700 кг 2	5700 кг 2
СПЕЦИФИЧЕСКИЕ ДЛЯ КОНКРЕТНОГО ЛАЗЕРА ДАННЫЕ - TRUDISK 6001
МАКС. МОЩНОСТЬ ЛАЗЕРА	6000 Вт	6000 Вт	6000 Вт
МАКС. ТОЛЩИНА ОБРАБАТЫВАЕМОГО ЛИСТА ИЗ КОНСТРУКЦИОННОЙ СТАЛИ	25 мм	25 мм	25 мм
МАКС. ТОЛЩИНА ОБРАБАТЫВАЕМОГО ЛИСТА ИЗ КОНСТРУКЦИОННОЙ СТАЛИ С ПАКЕТОМ РЕЗКИ С РАСШИРЕНИЕМ ДИАПАЗОНА ОБРАБАТЫВАЕМЫХ ТОЛЩИН	32 мм	32 мм	32 мм
МАКС. ТОЛЩИНА ОБРАБАТЫВАЕМОГО ЛИСТА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ	25 мм	25 мм	25 мм
МАКС. ТОЛЩИНА ОБРАБАТЫВАЕМОГО ЛИСТА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ С ПАКЕТОМ РЕЗКИ С РАСШИРЕНИЕМ ДИАПАЗОНА ОБРАБАТЫВАЕМЫХ ТОЛЩИН	35 мм	35 мм	35 мм
МАКС. ТОЛЩИНА ОБРАБАТЫВАЕМОГО ЛИСТА ИЗ АЛЮМИНИЯ	25 мм	25 мм	25 мм
МАКС. ТОЛЩИНА МЕДНОГО ЛИСТА	10 мм	10 мм	10 мм
МАКС. ТОЛЩИНА ЛИСТА ЛАТУНИ	10 мм	10 мм	10 мм
СПЕЦИФИЧЕСКИЕ ДЛЯ КОНКРЕТНОГО ЛАЗЕРА ДАННЫЕ - TRUDISK 8001
МАКС. МОЩНОСТЬ ЛАЗЕРА	8000 Вт	8000 Вт	8000 Вт
МАКС. ТОЛЩИНА ЛИСТА КОНСТРУКЦИОННОЙ СТАЛИ	25 мм	25 мм	25 мм
МАКС. ТОЛЩИНА ОБРАБАТЫВАЕМОГО ЛИСТА ИЗ КОНСТРУКЦИОННОЙ СТАЛИ С ПАКЕТОМ РЕЗКИ С РАСШИРЕНИЕМ ДИАПАЗОНА ОБРАБАТЫВАЕМЫХ ТОЛЩИН	32 мм	32 мм	32 мм
МАКС. ТОЛЩИНА ЛИСТА НЕРЖАВЕЮЩЕЙ СТАЛИ	40 мм	40 мм	40 мм
МАКС. ТОЛЩИНА АЛЮМИНИЕВОГО ЛИСТА	25 мм	25 мм	25 мм
МАКС. ТОЛЩИНА МЕДНОГО ЛИСТА	10 мм	10 мм	10 мм
МАКС. ТОЛЩИНА ЛИСТА ЛАТУНИ	10 мм	10 мм	10 мм
СПЕЦИФИЧЕСКИЕ ДЛЯ КОНКРЕТНОГО ЛАЗЕРА ДАННЫЕ - TRUDISK 10001
МАКС. МОЩНОСТЬ ЛАЗЕРА	10000 Вт	10000 Вт	10000 Вт
МАКС. ТОЛЩИНА ЛИСТА КОНСТРУКЦИОННОЙ СТАЛИ	30 мм	30 мм	30 мм
МАКС. ТОЛЩИНА ОБРАБАТЫВАЕМОГО ЛИСТА ИЗ КОНСТРУКЦИОННОЙ СТАЛИ С ПАКЕТОМ РЕЗКИ С РАСШИРЕНИЕМ ДИАПАЗОНА ОБРАБАТЫВАЕМЫХ ТОЛЩИН	32 мм	32 мм	32 мм
МАКС. ТОЛЩИНА ЛИСТА НЕРЖАВЕЮЩЕЙ СТАЛИ	40 мм	40 мм	40 мм
МАКС. ТОЛЩИНА АЛЮМИНИЕВОГО ЛИСТА	30 мм	30 мм	30 мм
МАКС. ТОЛЩИНА МЕДНОГО ЛИСТА	16 мм	16 мм	16 мм
МАКС. ТОЛЩИНА ЛИСТА ЛАТУНИ	12 мм	12 мм	12 мм
СПЕЦИФИЧЕСКИЕ ДЛЯ КОНКРЕТНОГО ЛАЗЕРА ДАННЫЕ - TRUDISK 12001
МАКС. МОЩНОСТЬ ЛАЗЕРА	12000 Вт	12000 Вт	12000 Вт
МАКС. ТОЛЩИНА ЛИСТА КОНСТРУКЦИОННОЙ СТАЛИ	30 мм	30 мм	30 мм
МАКС. ТОЛЩИНА ОБРАБАТЫВАЕМОГО ЛИСТА ИЗ КОНСТРУКЦИОННОЙ СТАЛИ С ПАКЕТОМ РЕЗКИ С РАСШИРЕНИЕМ ДИАПАЗОНА ОБРАБАТЫВАЕМЫХ ТОЛЩИН	50 мм	50 мм	50 мм
МАКС. ТОЛЩИНА ЛИСТА НЕРЖАВЕЮЩЕЙ СТАЛИ	40 мм	40 мм	40 мм
МАКС. ТОЛЩИНА ОБРАБАТЫВАЕМОГО ЛИСТА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ С ПАКЕТОМ РЕЗКИ С РАСШИРЕНИЕМ ДИАПАЗОНА ОБРАБАТЫВАЕМЫХ ТОЛЩИН	50 мм	50 мм	50 мм
МАКС. ТОЛЩИНА АЛЮМИНИЕВОГО ЛИСТА	30 мм	30 мм	30 мм
МАКС. ТОЛЩИНА ОБРАБАТЫВАЕМОГО ЛИСТА ИЗ АЛЮМИНИЯ С ПАКЕТОМ РЕЗКИ С РАСШИРЕНИЕМ ДИАПАЗОНА ОБРАБАТЫВАЕМЫХ ТОЛЩИН	40 мм	40 мм	40 мм
МАКС. ТОЛЩИНА МЕДНОГО ЛИСТА	16 мм	16 мм	16 мм
МАКС. ТОЛЩИНА ЛИСТА ЛАТУНИ	12,7 мм	12,7 мм	12,7 мм
СПЕЦИФИЧЕСКИЕ ДЛЯ КОНКРЕТНОГО ЛАЗЕРА ДАННЫЕ - TRUDISK 24001
МАКС. МОЩНОСТЬ ЛАЗЕРА	24000 Вт	24000 Вт	24000 Вт
МАКС. ТОЛЩИНА ОБРАБАТЫВАЕМОГО ЛИСТА ИЗ КОНСТРУКЦИОННОЙ СТАЛИ	40 мм	40 мм	40 мм
МАКС. ТОЛЩИНА ОБРАБАТЫВАЕМОГО ЛИСТА ИЗ КОНСТРУКЦИОННОЙ СТАЛИ С ПАКЕТОМ РЕЗКИ С РАСШИРЕНИЕМ ДИАПАЗОНА ОБРАБАТЫВАЕМЫХ ТОЛЩИН	60 мм	60 мм	60 мм
МАКС. ТОЛЩИНА ОБРАБАТЫВАЕМОГО ЛИСТА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ	40 мм	40 мм	40 мм
МАКС. ТОЛЩИНА ОБРАБАТЫВАЕМОГО ЛИСТА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ С ПАКЕТОМ РЕЗКИ С РАСШИРЕНИЕМ ДИАПАЗОНА ОБРАБАТЫВАЕМЫХ ТОЛЩИН	60 мм	60 мм	60 мм
МАКС. ТОЛЩИНА ОБРАБАТЫВАЕМОГО ЛИСТА ИЗ АЛЮМИНИЯ	40 мм	40 мм	40 мм
МАКС. ТОЛЩИНА ОБРАБАТЫВАЕМОГО ЛИСТА ИЗ МЕДИ	16 мм	16 мм	16 мм
МАКС. ТОЛЩИНА ОБРАБАТЫВАЕМОГО ЛИСТА ИЗ ЛАТУНИ	12,7 мм	12,7 мм	12,7 мм
ДАННЫЕ РАСХОДА
СРЕДНЕЕ ПОТРЕБЛЕНИЕ МОЩНОСТИ ВО ВРЕМЯ ПРОИЗВОДСТВА - TRUDISK 6001	15 кВт	15 кВт	15 кВт
СРЕДНЕЕ ПОТРЕБЛЕНИЕ МОЩНОСТИ ВО ВРЕМЯ ПРОИЗВОДСТВА - TRUDISK 8001	17 кВт	17 кВт	17 кВт
СРЕДНЕЕ ПОТРЕБЛЕНИЕ МОЩНОСТИ ВО ВРЕМЯ ПРОИЗВОДСТВА - TRUDISK 10001	19 кВт	19 кВт	19 кВт
СРЕДНЕЕ ПОТРЕБЛЕНИЕ МОЩНОСТИ ВО ВРЕМЯ ПРОИЗВОДСТВА - TRUDISK 12001	25 кВт	25 кВт	25 кВт
СРЕДНЕЕ ПОТРЕБЛЕНИЕ МОЩНОСТИ ВО ВРЕМЯ ПРОИЗВОДСТВА - TRUDISK 24001	33 кВт	33 кВт	33 кВт
