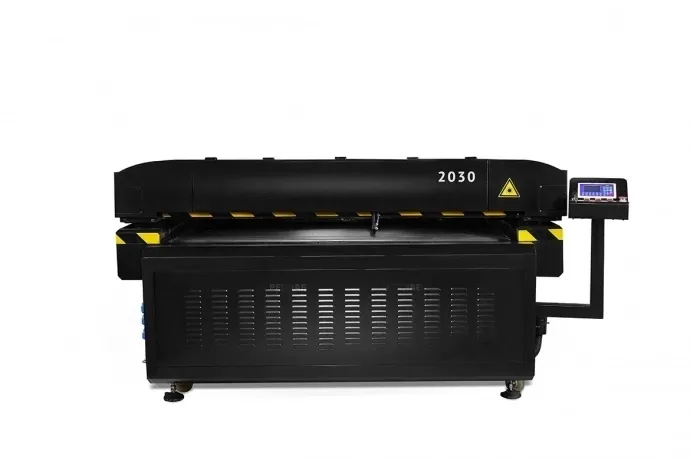

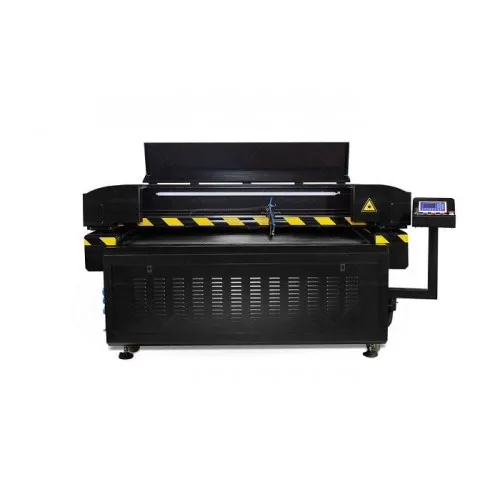

Лазерный станок Raylogic LaserFlex 2030 servo

Лазерный станок Raylogic Laserflex 2030 Servo идеально подходит для работы с материалами фанерой, деревом, оргстеклом, бумагой, кожей, акрилом, полистиролом и картоном.

Материнская плата со встроенным DSP-контроллером

К плате можно даже подключить мышь для управления внутренними настройками на экране материнской платы. Теперь на всех станках Raylogic Laserflex установлены самые современные и удобные системы управления с множеством недоступных ранее функций:

• Управление с помощью клавиш и мыши

• Регулирование подъемом стола послойно на заданную высоту

• Включение и выключение компрессора в программе

• Большое количество слоев в одном файле под различные типы гравировки/резки

• Предварительный обвод рамки перед работой

• Работа от USB накопителя

• Подключение Роутера и работа по сети удаленно

Материнские платы лазерных станков Raylogic Laserflex комплектуются встроенным DSP-контроллером. Этот контроллер позволяет сводить множество операций в один файл-задание. Так, например, системы без этого контроллера требуют создавать отдельное задание на каждый технологический процесс (резка или гравировка одного слоя с заданными характеристиками), в то время как DSP-контроллер позволяет создать файл-задание с несколькими слоями, каждый из которых будет обладать своими характеристиками.

Это позволяет создавать в одном задании, к примеру, гравировку объекта и затем его вырезание из общего листа материала. Более сложные задания, включающие большое количество технологических процессов, могут гравировать на материале даже сложные картины и фотографии.

Высокоточная механика

Линейные рельсовые направляющие с профилем сложной формы с двумя или четырьмя канавками, исполняющими роль дорожек качения, и установленными на нем одним или несколькими линейными подшипниками или как их еще называют каретками.
Как правило, рельсы изготавливаются из качественных сортов хромистой или нержавеющей стали и подвергаются высокоточному шлифованию с четырех сторон. Твердость увеличивается до 58 - 64 HRC путем индукционной закалки. Крепеж к станине осуществляется посредством гладкостенных или резьбовых отверстий в рельсе.

Оптика

Все лазерные станки Raylogic Laserflex комплектуются линзами высокого качества на основе Селенида цинка (ZnSe), которые обладают высокой пропускной способностью. Базовая комплектация включает в себя длиннофокусные линзы, которые хорошо подходят для резки, а также позволяют гравировать с достаточно высокой точностью.

При обработке материала происходит выброс большого количество газообразного шлака и дыма, который может, привести, как к возгоранию материала, так и снизить точность и качество реза и гравировки. Поэтому все лазерные станки такого типа оснащаются компрессором, который подаёт воздух непосредственно в зону реза, убирая с пути лазера газообразные отходы.

Лазерные трубки

Одной из особенностей лазерных станков Raylogic Laserflex является удобное крепление лазерной трубки, которое позволяет не только надёжно её зафиксировать, но также варьировать расположение трубки по вертикали, позволяя точно выставлять путь лазерного потока не только с помощью зеркал, но и с помощью самой трубки.

Охлаждение Raylogic Laserflex укомплектованы чиллерами CW-5000/CW5200 для охлаждения воды до заданной температуры с помощью фреонового контура. Все чиллеры, оснащены электронным термометром для отслеживания температуры воды. Контролируя состояние трубки вы значительно продлеваете срок её службы.
Лазерные станки Raylogic Laserflex комплектуются 3мя очень мощными центробежными вытяжными системами типа "ракушка", которые позволяют быстро и качественно вытягивать из зоны резки все газообразные шлаки. В качестве дополнительной опции можно также заказать фильры, которые будут задерживать подавляющее большинство вредных частиц и материалов, позволяя получить на выходе чистый воздушный поток.

Лазерный целеуказатель позволяет быстро определять точное место работы лазера, а также осуществлять его наведение и задание точки начала работы.

Разборная конструкция рамы позволяет разделить станок, на две удобные для переноса части, которые могут быть перемещены даже через обычные двери шириной от 70см.

Все характеристики

• Охлаждение лазерной трубки: Водяное

• Производитель лазерной трубки: Chengdu, Shimodo R, Shimodo L, Reci

• Блок розжига: Ampetech (Россия/КНР)

• Структура рабочей поверхности, стандартно: Ламели ромбовидной формы

• Тип лазерной трубки: CO2, c регенерирующем слоем

• Длина волны лазерной трубки: 10,6 мкм

• Система управления: Ruida 6332G многозадачный DSP процессор

• Оптимальный теплоноситель:дистиллированная вода

• Длина, диаметр лазерной трубки: 1400мм, 80мм

• Системы аварийной защиты: Кнопка экстренной остановки, Датчик протока воды, Концевые контактные датчики

• Системы комфортной эксплуатации: Включение компрессора галочкой из программы, на каждый отдельный слой, Зональное разделение вытяжек для резки и гравировки, Протягивание длинномерных или рулонных материалов, Управление через сетевой кабель Ethernet-RJ 45, Считывание данных с USB Накопителя, Регулируемые крепления излучателя, Красный лазерный целеуказатель

• Материалы для обработки: акриловое стекло, ПЭТ, полистирол, двухслойные пластики, rowmark, оргстекло, абс пластики, фанера, дерево, МДФ, ДСП, картон для лекал, гофрокартон, электрокартон, монолитный поликарбонат, вспененный полистирол, полипропилен, полиэтилен, полиуретан, текстолит, керамика, стекло, резина, бумага, дизайнерский картон, резина для печатей, хлопковая ткань, изолон

• Скорость гравировки: 0-1000 мм

• Точность позиционирования: 0,01 мм

• Количество лазерных трубок, стандартно:1 шт

• Срок службы излучателя (Данные завода изготовителя): до 10000 ч

• Количество концевых датчиков: 4 шт

• Диаметр зеркал: 25 мм

• Порт передачи данных: USB кабель, USB флэш карта, Сетевой кабель ethernet rj-45(LAN), WIFI(Опция)

• Язык дисплея: Русский, Английский

• Объем памяти: 128 МБ

• Типы допустимых файлов: PNG,GIF, BMP, JPEG, PNG, PLT, DXF, DWG, DST, AI, EPS, CDR

• Поддерживаемые операционные системы: Windows XP 32bit; Win 7,8,10
