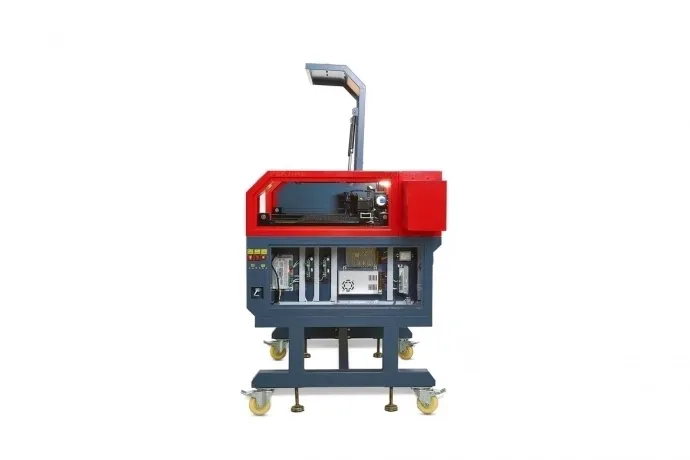

Лазерный станок Raylogic 11G 530

Материнская плата со встроенным DSP-контроллером

На станке Raylogic 11G 530 установлена современная и удобная система с множеством доступных функций:

• Управление с помощью клавиш и мыши
• Подъем стола послойно на заданную высоту
• Включение и выключение компрессора в программе
• Большое количество слоев в одном файле под различные типы гравировки/резки
• Предварительный обвод рамки перед работой
• Работа от USB накопителя
• Подключение роутера для работы удаленно по сети

Материнские платы лазерного станка Raylogic 11G 530 комплектуются встроенным DSP-контроллером. Этот контроллер позволяет сводить множество операций в один файл-задание. Так, например, системы без этого контроллера требуют создавать отдельное задание на каждый технологический процесс (резка или гравировка одного слоя с заданными характеристиками), в то время как DSP-контроллер позволяет создать файл-задание с несколькими слоями, каждый из которых будет обладать своими характеристиками.

К примеру, в одном задании можно выполнить гравировку объекта (в том числе, картины и фотографии) и затем его вырезание из общего листа материала.

Высокоточная механика

Линейные рельсовые направляющие с профилем сложной формы с двумя или четырьмя канавками, исполняющими роль дорожек качения, и установленными на нем одним или несколькими линейными подшипниками или как их еще называют каретками. Рельсы изготавливаются из качественных сортов хромистой или нержавеющей стали и подвергаются высокоточному шлифованию с четырех сторон. Твердость увеличивается до 58 - 64 HRC путем индукционной закалки. Крепеж к станине осуществляется посредством гладкостенных или резьбовых отверстий в рельсе.

Оптика

Лазерный станок Raylogic 11G 530 укомплектован линзами на основе Селенида цинка (ZnSe) с высокой пропускной способностью. Длиннофокусные линзы хорошо подходят для резки и позволяют гравировать с высокой точностью. Подъёмный стол позволяет гравировать габаритные изделия: коробки, столешницы, книги, мебель, предметы декора и интерьера.

Подача воздуха в зону реза

При обработке материала происходит выброс большого количество газообразного шлака и дыма, который снижает качество и может привести к возгоранию. Поэтому все лазерные станки Raylogic 11G 530 оснащаются компрессором, который подаёт воздух непосредственно в зону реза, убирая с пути лазера газообразные отходы.

Лазерные трубки

Одна из особенностей лазерных станков Raylogic 11G 530 - удобное крепление лазерной трубки, чтобы надёжно зафиксировать и варьировать расположение трубки по вертикали, позволяя точно выставлять путь лазерного потока не только с помощью зеркал.

Охлаждение

Лазерные станки Raylogic 11G комплектуются очень мощными центробежными вытяжными системами типа "ракушка", которые позволяют быстро и качественно вытягивать из зоны резки все газообразные шлаки. В качестве дополнительной опции можно также заказать фильры, которые будут задерживать подавляющее большинство вредных частиц и материалов, позволяя получить на выходе чистый воздушный поток.

Лазерный целеуказатель

Лазерный целеуказатель позволяет быстро определять точное место работы лазера, а также осуществлять его наведение и задание точки начала работы.

Разборная конструкция рамы

Разборная рама позволяет переместить станок через стандартный дверной проём шириной от 70 см.
