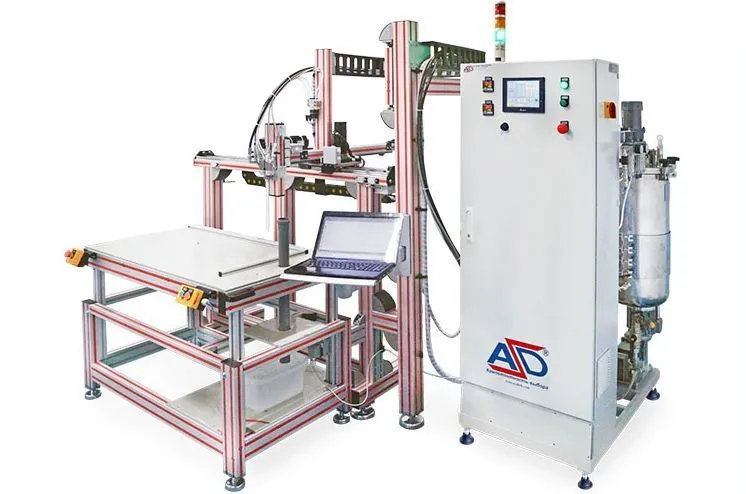

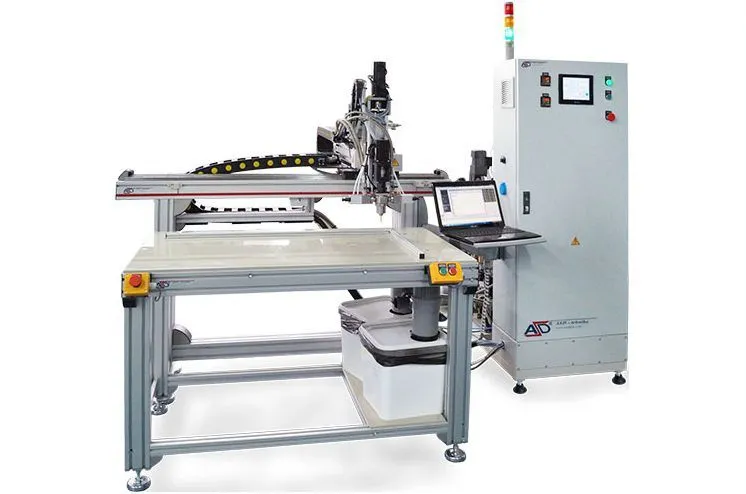

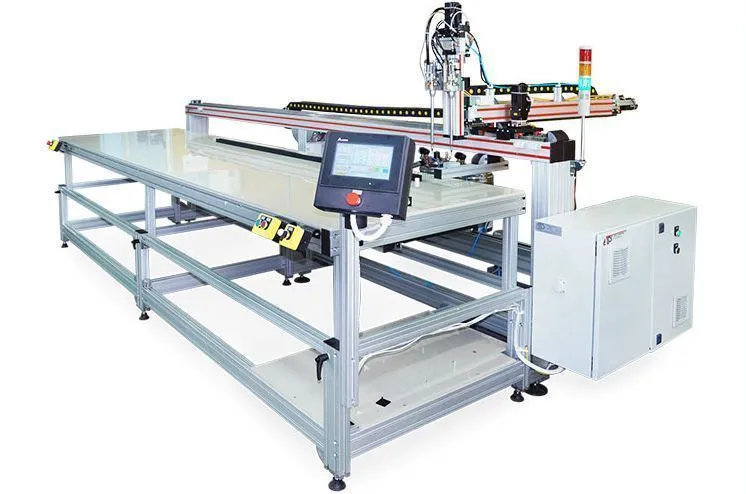

Координатный манипулятор Старт МЭК

Робот-манипулятор координатный МЭК спроектирован для изоляции и герметизации изделий двухкомпонентными составами. Устройство ориентировано для серийных производств, с повышенными требованиями к повторяемости и точности количества наносимого компаунда.

Дозирующий манипулятор с тремя рабочими осями с своем базовом составе имеет следующие модули:

• Дозирующая машина "Стандарт Д" или "Стандарт С";
• Манипулятор консольного типа с ЧПУ и рабочей зоной от 750x500x100 мм (возможны изменения габаритов зоны: 2250х1000х100 / 2500х1500х200мм / 3500х1500х300 мм);
• Два высокоточных шестерённых насоса;
• Датчик минимального уровня компонентов;
• Система очистки с помощью очистителя;
• Управляющий контроллер с оригинальным ПО «ASD SmartDosing» с возможностью адаптации к конкретному технологическому процессу;
• Энергонезависимая память с возможностью хранения нескольких программ.

Кроме того, панель оператора с 7" сенсорным экраном позволяет менять программу без остановки производственного процесса, и непосредственно регулировать:

• производительность подачи материала;
• соотношение смешивания компонентов;
• минимальный уровень компонентов;
• минимальное давление в пневмосистеме.

Многофункциональность дозирующего робота

Универсальность в применении координатного манипулятора "Старт МЭК" достигается за счет возможности модульного расширения функционала и целого ряда моделей смесительных головок. Благодаря этому в одном производственном цикле можно реализовать несколько технологических операций и, в целом, решать следующие производственные задачи:

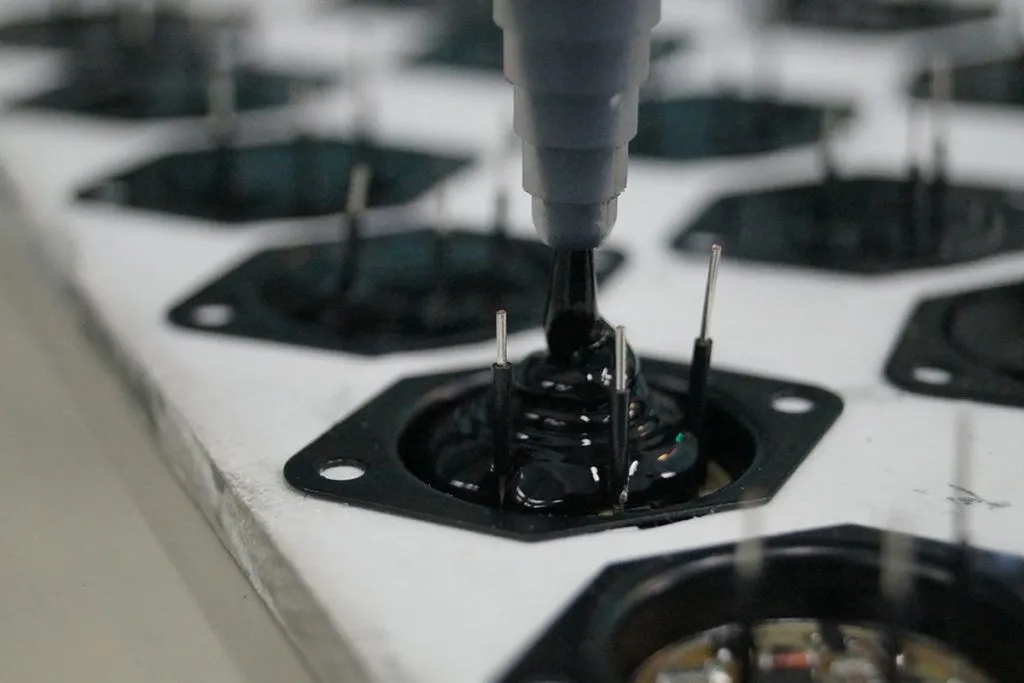

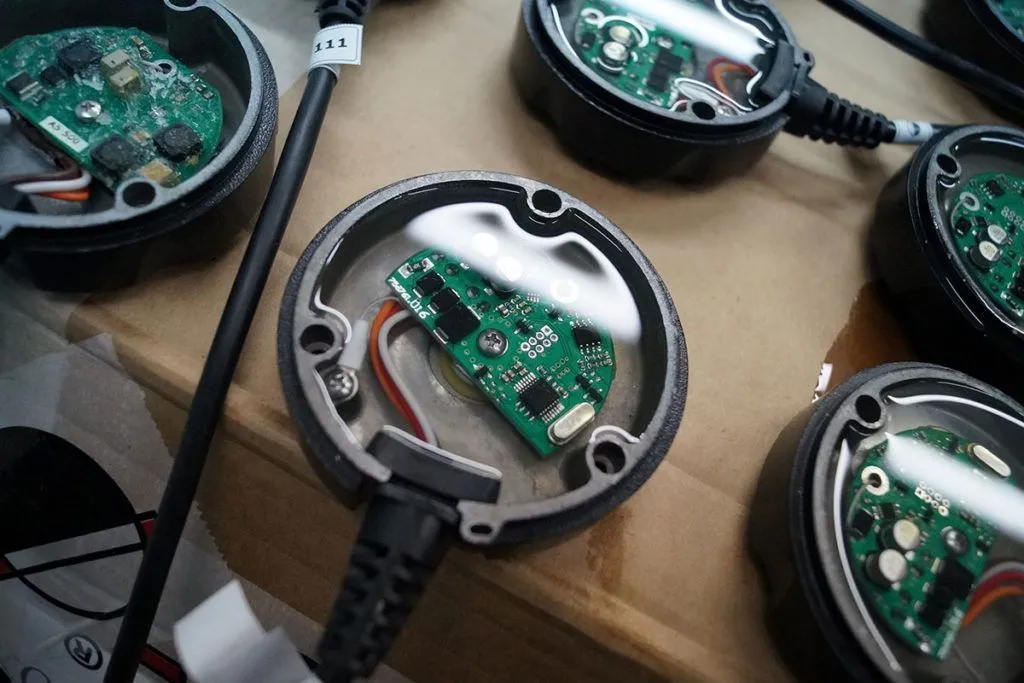

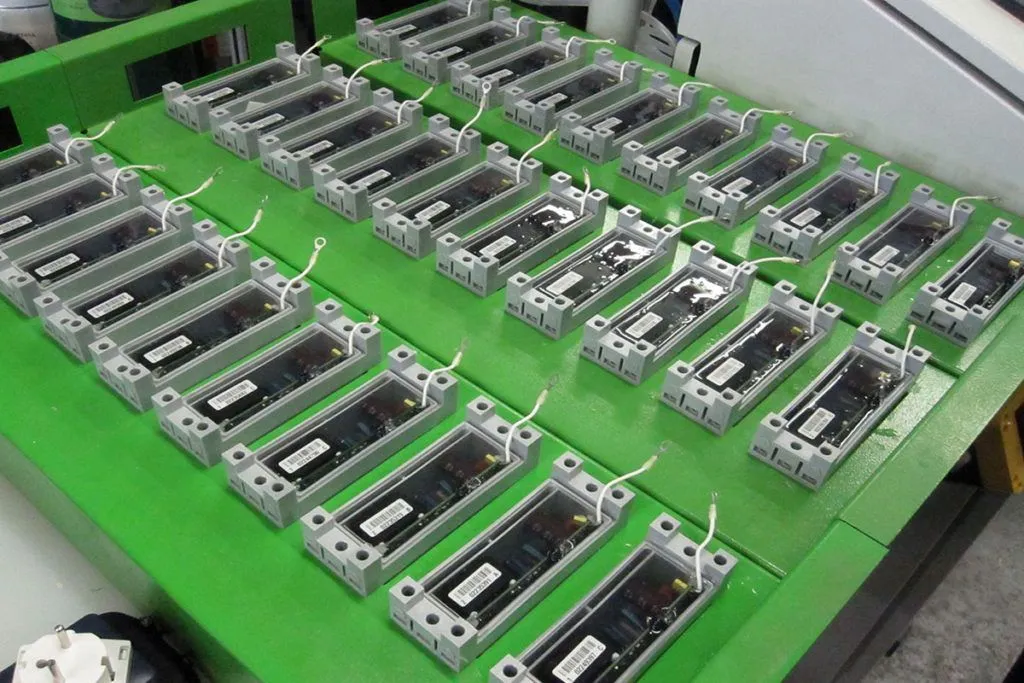

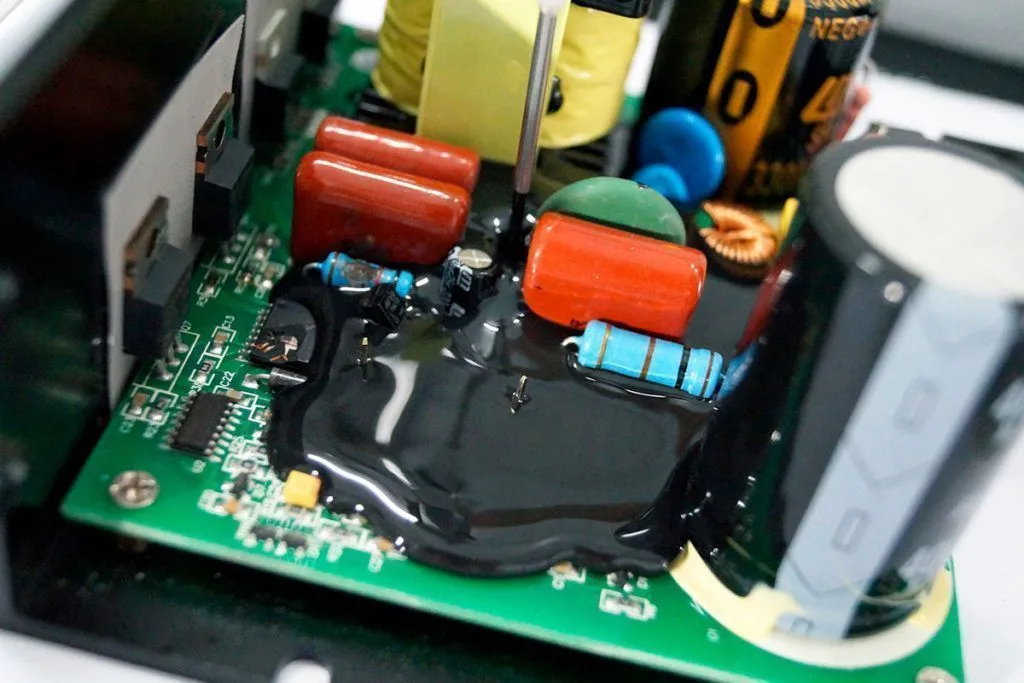

• заливка одно- и двухкомпонентных составов для герметизации плат, блоков управления и питания;

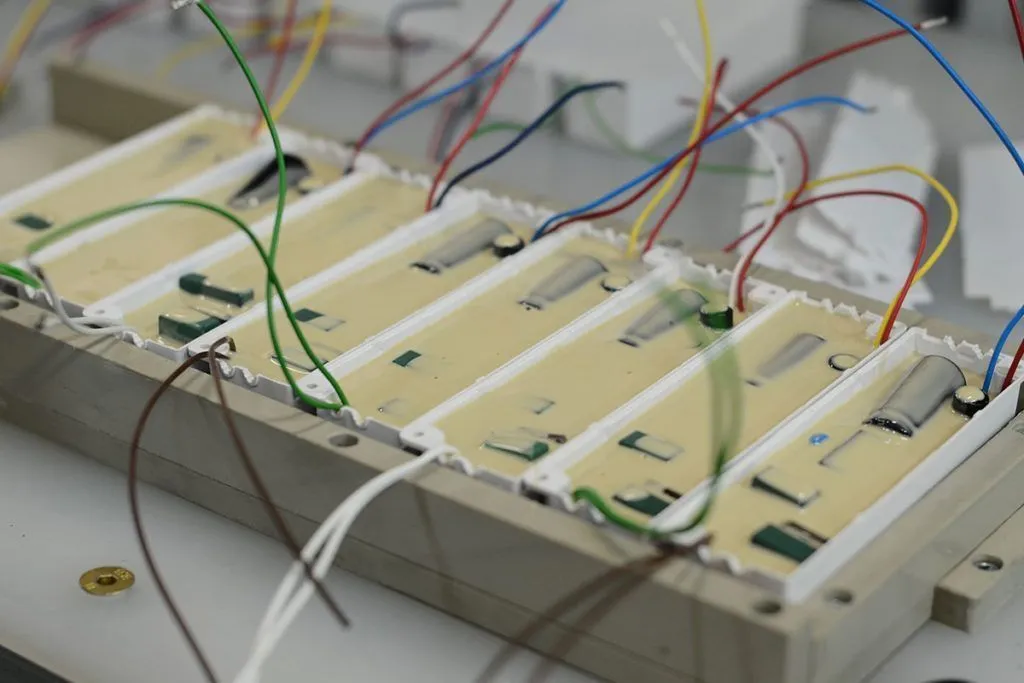

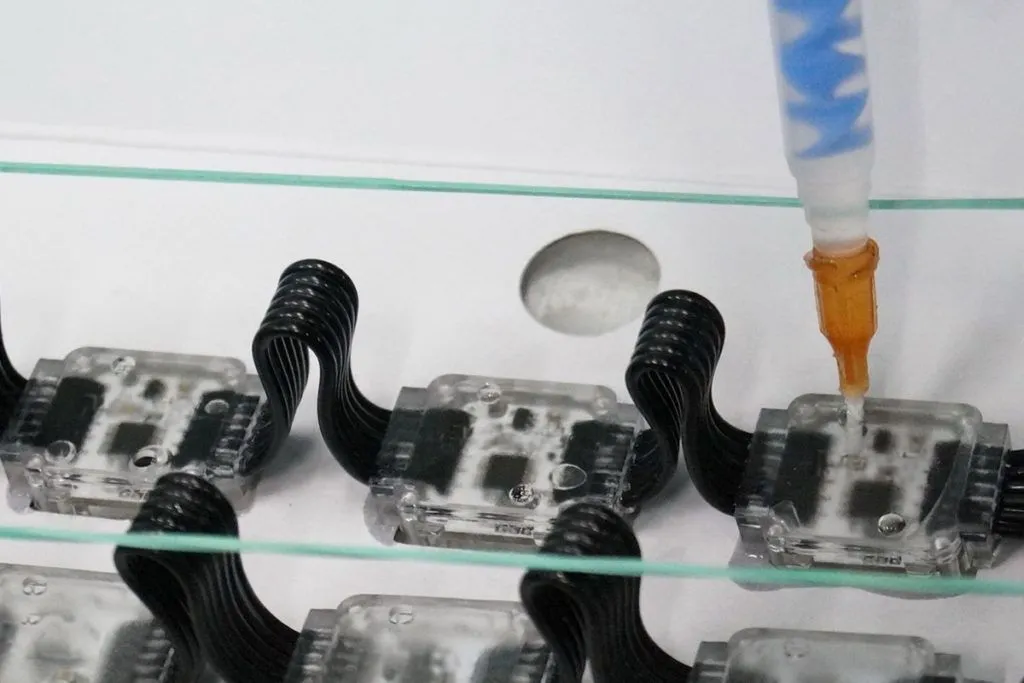

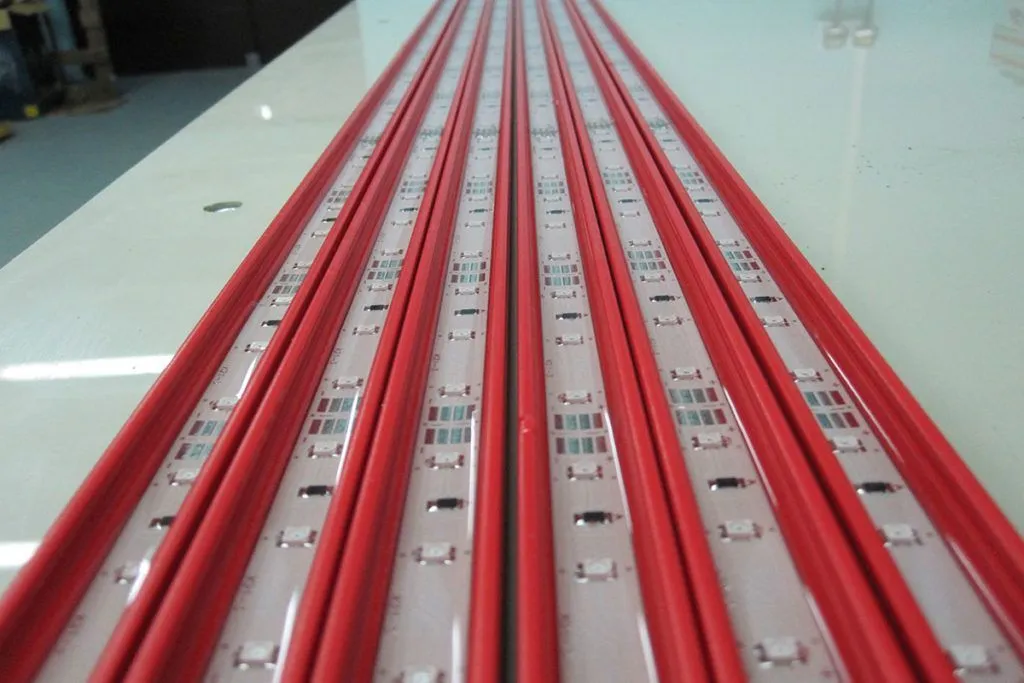

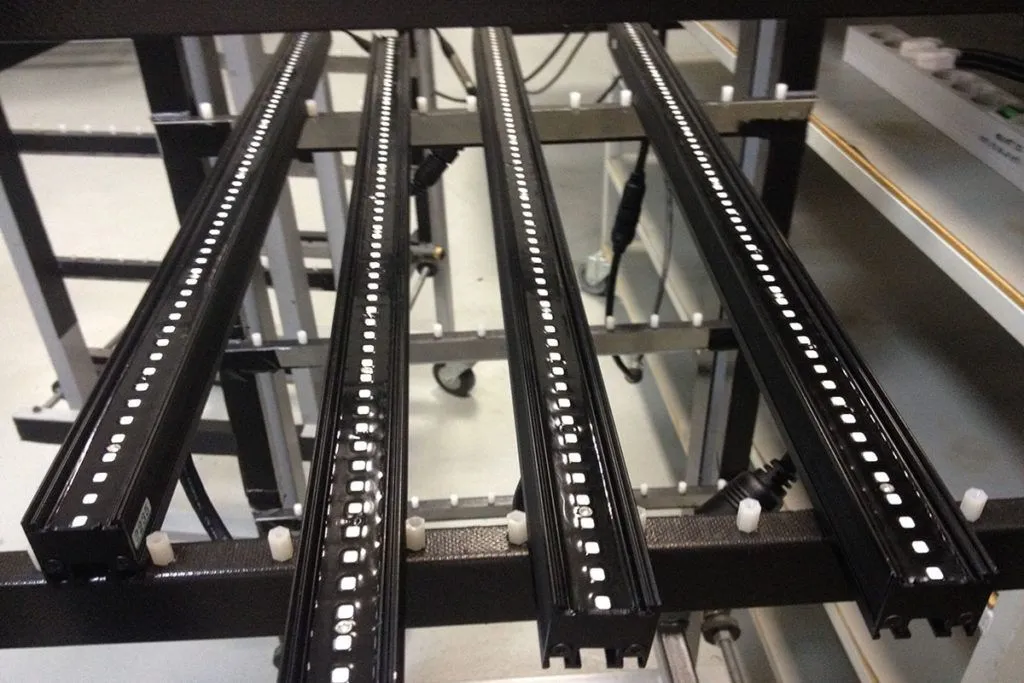

• заливка светодиодных линеек и модулей оптически прозрачными компаундами;

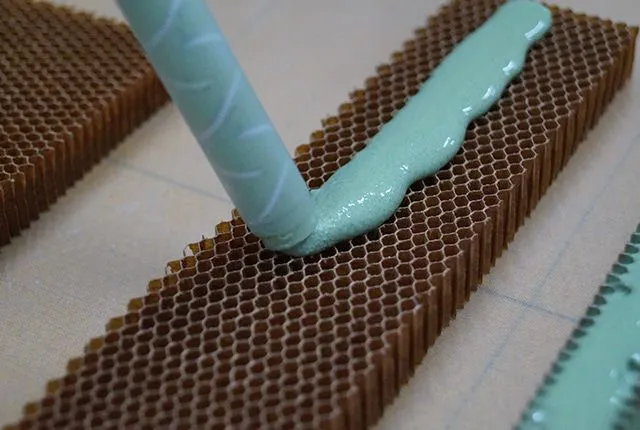

• нанесение клеев-герметиков, например, при приклеивании стекол, линз, а также элементов вторичной оптики;

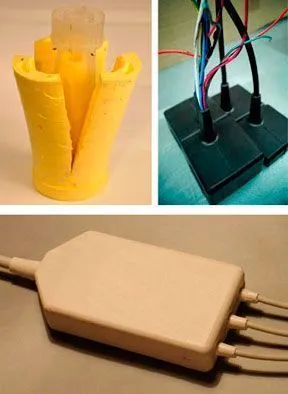

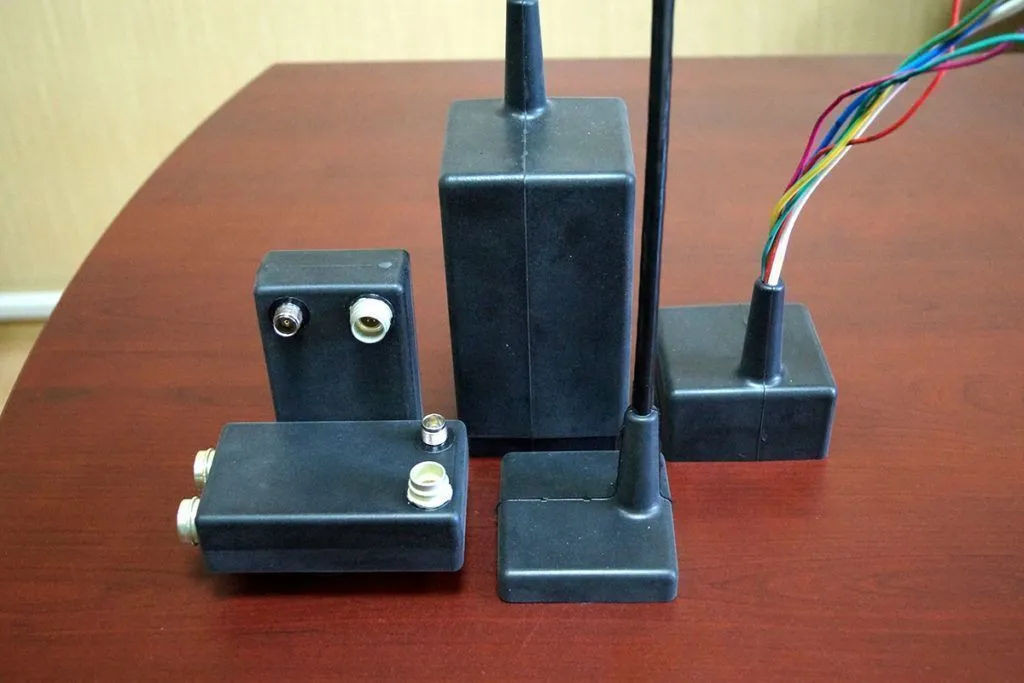

• склеивание и герметизация корпусов приборов;
• нанесение термопасты.

Преимущества манипуляторов серии "Старт МЭК"

• Высокая динамика ускорений манипулятора благодаря сервоприводам осей (до 7 м/сек2);

• Функция криволинейного и прямоугольного нанесения состава с заполнением формы;
• Однородные уплотнения сложной геометрии наносятся на любые горизонтальные и наклонные поверхности из разнообразных материалов (стекло, металл и пр.);
• Созданные уплотнения обеспечивают защиту в диапазоне стандарта IP 54-68;
• Управление двигателями в микрошаговом режиме обеспечивает плавность перемещения головки манипулятора с минимальной вибрацией;
• Возможность установки нескольких видов рабочих столов с вариантами автоматизации;
• Соотношение и производительность регулируются электроникой;
• Защита от скапывания состава из сопла;

• Удобное создание программ для нанесения таких форм, как: эллипсы, прямоугольники, массивы точек, круги и даже тексты.

Модификации дозирующего оборудования

Манипулятор может быть изготовлен в дополнительных модификациях для следующих производственных целей:

1. Для компаундирования LED-линеек оптически прозрачными составами;
2. Для дозирования двухкомпонентных полиуретанов и силиконов с применением динамической системы смешивания.

Тип оборудования	Координатный манипулятор дозирующий
Ключевые характеристики
Производительность	0,5 - 50 г/сек
Регулировка производительности	Да
Тип смешивания	Статический / Динамический
Количество компонентов	2
Соотношение компонентов	от 100:5 до 100:100
Вязкость компонентов, мПа*с	от 1 000 до 1 000 000
Рабочее давление компрессора, бар	6
Дозирующий узел	Шестеренные насосы
Объем реакторов, л	10 л (24, 43, 100) л
Точность позиционирования, мм	±0,1 мм
Сферы применения	Нанесение клея, Заливка электроники, Герметизация электронных компонентов, Нанесение уплотнителей (gasketing)
Перерабатываемые материалы	Полиуретаны, Силиконы, Эпоксидные смолы, Гели, Добавки и наполнители
Элементы управления	7” цветной сенсорный экран, ПО «ASD SmartDosing»
Дополнительные возможности (опции)	Электронагрев компонента, Система рециркуляции, Автоматическая корректировка позиции иглы
Общие характеристики
Мощность, кВт	5 кВт
Электропитание, V	380 В, 50 Гц
