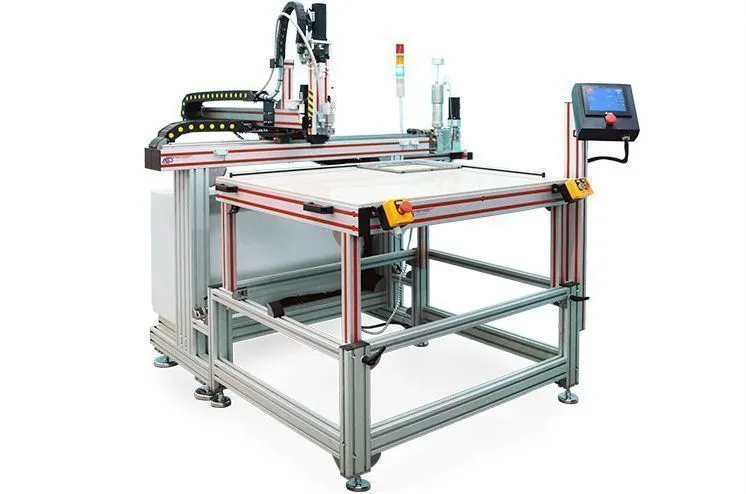

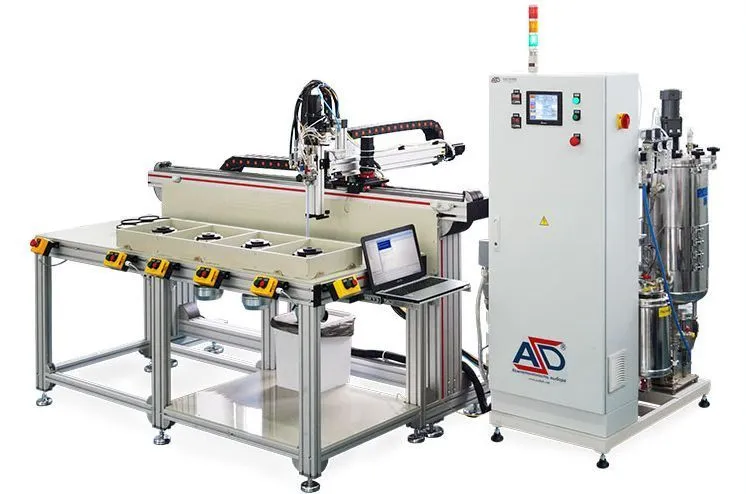

Координатный манипулятор Старт МЭГ

Координатный манипулятор МЭГ предназначен для склеивания и герметизации изделий одно- и двухкомпонентными клеевыми составами. Устройство ориентировано на серийное производство с высокими требованиями к повторяемости и точности количества наносимого компаунда.

Дозирующий манипулятор может быть оборудован несколькими смесительными устройствами в том числе наносящими планками разной ширины. Базовый модульный состав установки содержит:

• Дозирующая машина "Стандарт Д" или "Стандарт С";

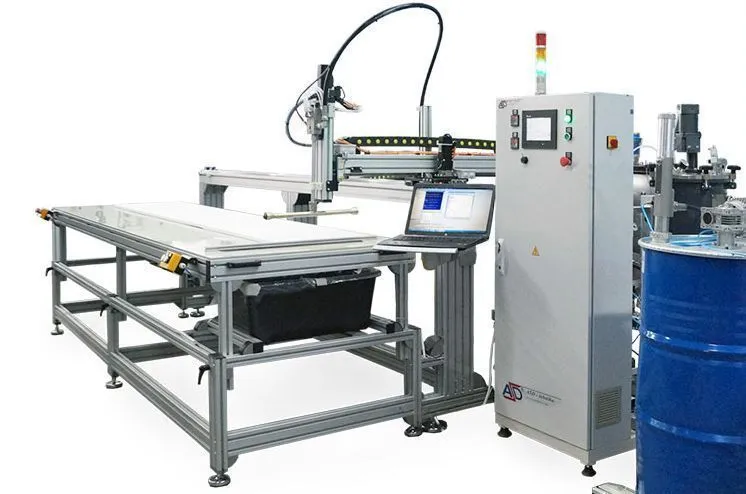

• Консольный манипулятор с ЧПУ и рабочей зоной от 750x500x100 мм (возможны изменения габаритов зоны: 2250х1000х100 / 2500х1500х200мм / 3500х1500х300 мм);
• Реакторы для компонентов А и Б;

• Два высокоточных шестерённых насоса;
• Датчик минимального уровня компонентов;
• Система очистки с помощью очистителя;
• Управляющий контроллер с оригинальным ПО «ASD SmartDosing» с возможностью адаптации к конкретному технологическому процессу;
• Энергонезависимая память с возможностью хранения нескольких программ.

Кроме того, панель оператора с 7" сенсорным экраном позволяет менять программу без остановки производственного процесса, и непосредственно регулировать:

• программирование перемещений с помощью G-кодов;
• производительность подачи материала;
• соотношение смешивания компонентов;
• минимальный уровень компонентов;
• минимальное давление в пневмосистеме;
• время до автоматической очистки смесительной камеры;
• параметры очистки.

Многофункциональность дозирующей установки

Возможность модульного расширения функционала и целого ряда моделей смесительных головок и планок делает применение координатного манипулятора "Старт МЭГ" универсальным. Благодаря этому в одном производственном цикле можно реализовать несколько технологических операций и, в целом, решать следующие производственные задачи:

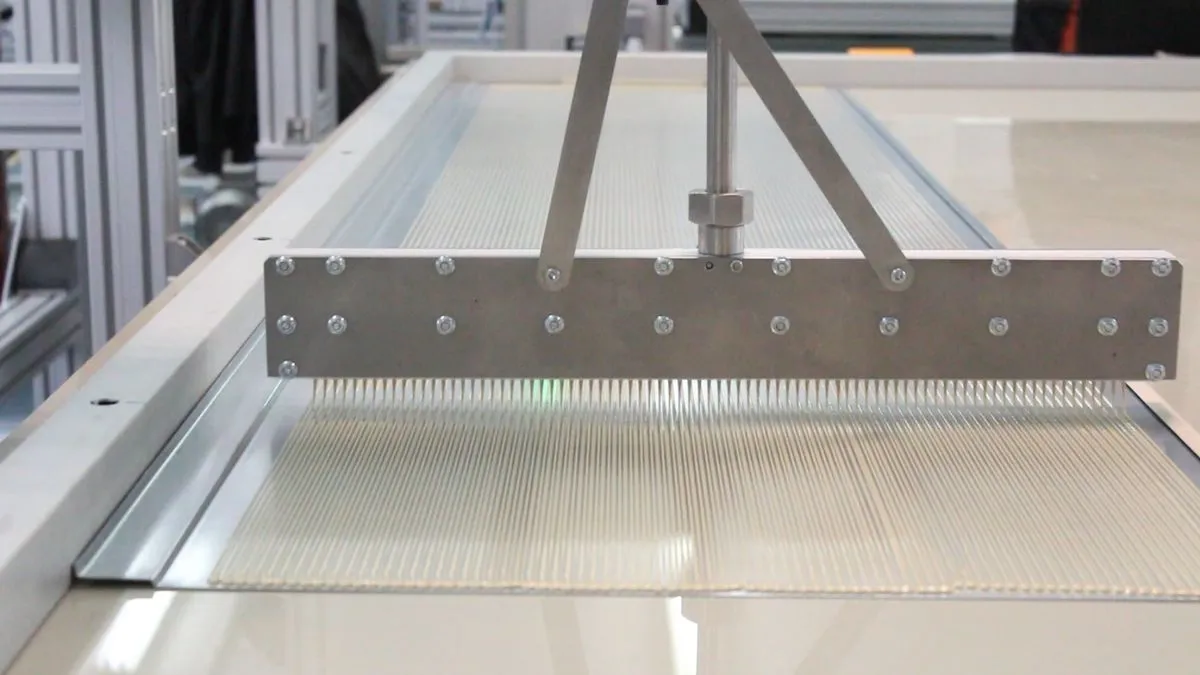

• нанесение клеевых составов на обкладки cэндвич-панелей;

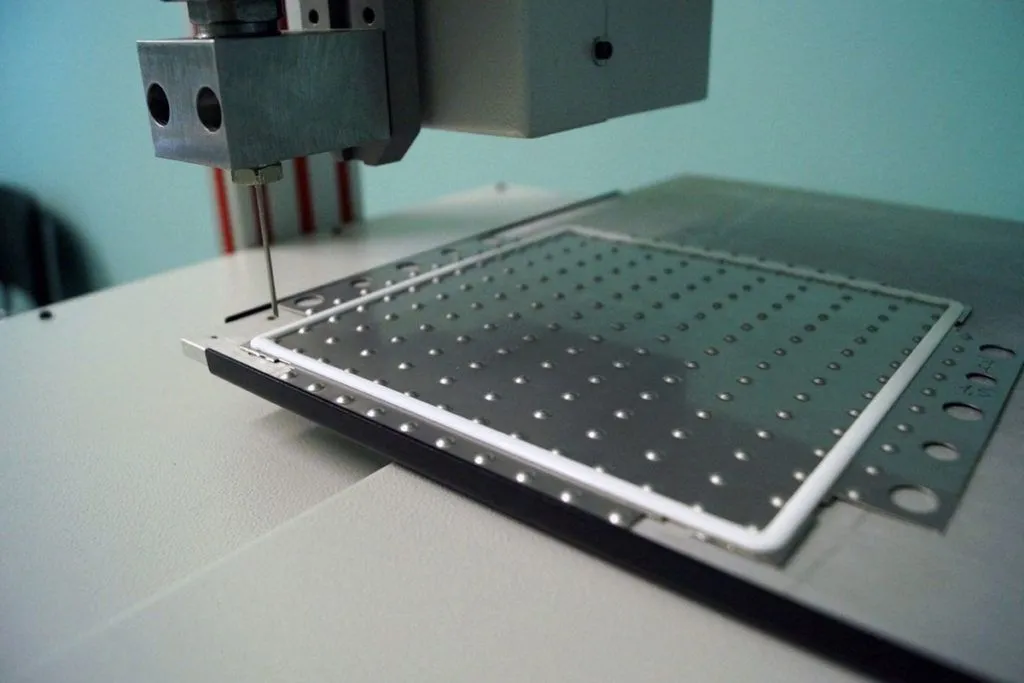

• получение герметичного клеевого шва в неразборных конструкциях (CIPG);

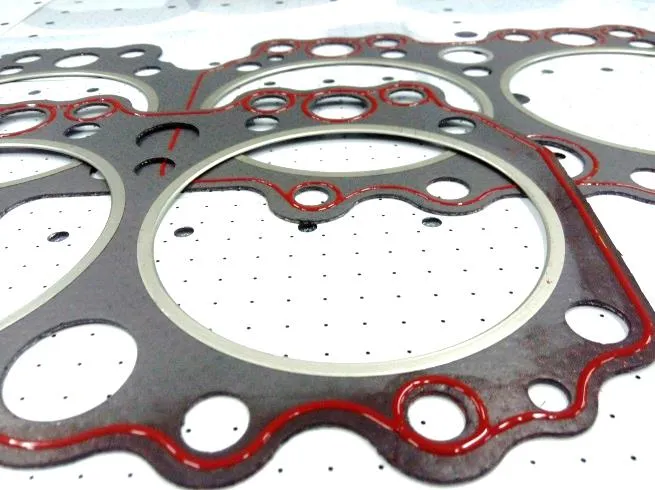

• высокоточное нанесение клеев-герметиков на формованные прокладки узлов и агрегатов различной техники и бытовых приборов;

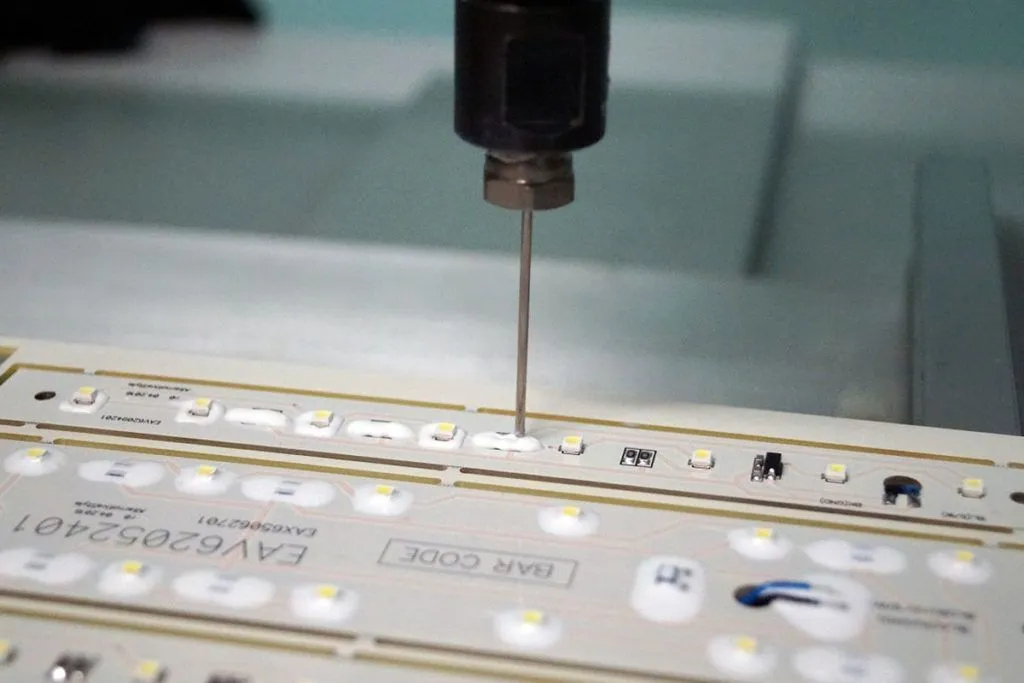

• склеивание элементов автомобильной оптики, ЖК-дисплеев, LED-линеек, ламп, модулей, светильников, прожекторов и другой светотехники;
• герметичное склеивание датчиков, сенсоров, управляющих модулей, источников питания.

Преимущества манипуляторов "Старт МЭГ"

• Высокая динамика ускорений манипулятора благодаря сервоприводам осей (2 м/сек2);

• Функция криволинейного и прямоугольного нанесения состава с заполнением формы;
• Однородные уплотнения сложной геометрии наносятся на любые горизонтальные и наклонные поверхности из разнообразных материалов (стекло, металл и пр.);
• Созданные уплотнения обеспечивают защиту в диапазоне стандарта IP 54-68;
• Управление двигателями в микрошаговом режиме обеспечивает плавность перемещения головки манипулятора с минимальной вибрацией;
• Возможность установки нескольких видов рабочих столов с вариантами автоматизации;
• Соотношение и производительность регулируются электроникой;
• Защита от скапывания состава из сопла;

• Удобное создание программ для нанесения таких форм, как: эллипсы, прямоугольники, массивы точек, круги и даже тексты.

Модификации дозирующего оборудования

Манипулятор может быть изготовлен в дополнительных модификациях для следующих производственных целей:

1. Для производство сэндвич-панелей;

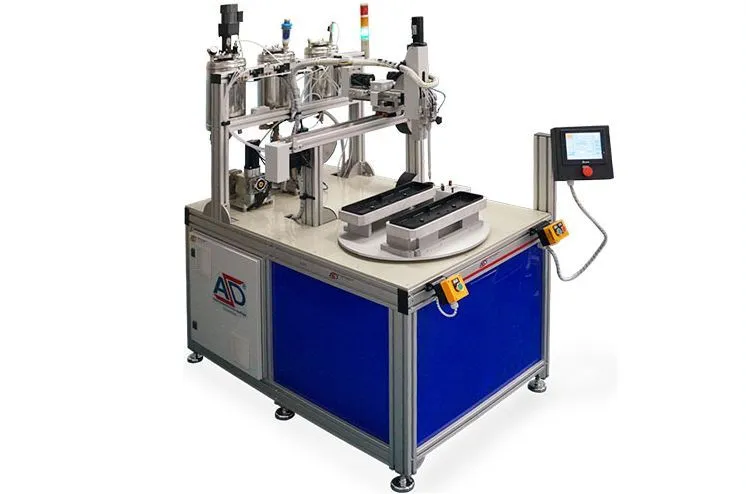

2. С двухпозиционным ротационным столом;
3. Для дозирования однокомпонентного клея-герметика из тубы 310 мл (с регулировкой высоты стола);

4. Для дозирования однокомпонентного клея-герметика из ведра 20 л. (с регулировкой высоты стола);

5. Для нанесения двухкомпонентного клея-герметика.

Тип оборудования	Координатный манипулятор дозирующий
Ключевые характеристики
Производительность	0,5 - 50 г/сек
Регулировка производительности	Да
Тип смешивания	Статический / Без смешивания
Количество компонентов	1-2
Соотношение компонентов	от 100:3 до 100:200
Вязкость компонентов, мПа*с	от 30 до 100 000
Рабочее давление компрессора, бар	6
Дозирующий узел	Шестеренные насосы
Объем реакторов, л	10 л (24, 43, 100) л
Точность позиционирования, мм	±0,2 мм
Сферы применения	Нанесение клея, Производство фильтров, Герметизация электронных компонентов
Перерабатываемые материалы	Клеевые составы
Элементы управления	Панель оператора с цветным сенсорным экраном 7” (HMI)
Дополнительные возможности (опции)	Электронагрев компонента, Система рециркуляции, Подача компонентов напрямую из тары, Автоматическая корректировка позиции иглы
Общие характеристики
Мощность, кВт	5 кВт
Электропитание, V	380 В, 50 Гц
