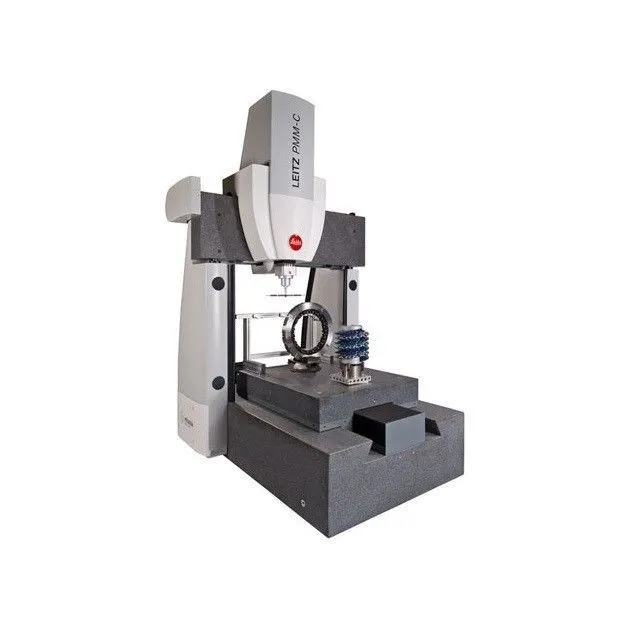

КИМ Leitz PMM-C

Поделиться в социальных сетях

Артикул 198839

Уточнить наличие Задать вопрос

Запросить КП

Информация о доставке и оплате

Гарантия и обслуживание

Получить ТЗ

Купить в лизинг

Trade-in

Тендеры

Производитель - Hexagon
Страна производитель - Германия

Все характеристики

Пусконаладочные работы

Демонстрация оборудования

Стартовый набор для работы

Любая форма оплаты
Прямые поставки от производителей
Доставка по всей территории РБ

Нашли дешевле? Снизим цену!

Хочу в подарок

Хочу скидку

Описание
Технические характеристики
Оплата и доставка
Отзывы

Машины серии Leitz PMM-C – это координатно-измерительные машины с фиксированным мостом и подвижным столом. В этой машине обеспечено сочетание ультраточности с непревзойденной скоростью, что гарантирует очень высокую производительность. Данная координатно-измерительная машина отличается быстродействием, доступностью цены и обеспечивает решения измерительных задач любой сложности. Машина способна вмещать и обеспечивать измерения на деталях с максимальным наружным диаметром до 1550 мм.

Контроль зубчатых колес

Leitz PMM-C также предлагается в качестве многоцелевой машины для контроля точности зубчатых колес. Также обеспечена возможность измерения размерных параметров зуборезного инструмента, в том числе, червячных фрез, протяжек, фасонных фрез для контурной обработки и скоростной обработки кромок и отделочных фрез.

Технология с применением головок марки Leitz для сбора 3D-данных в сочетании со встроенными средствами технологии высокоскоростного сканирования обеспечивают быстрый сбор по большому количеству измерительных точек. Координатно-измерительные машины PMM-C также можно применять для контроля точности формы обрабатываемых изделий.

Leitz PMM-C обеспечивают ряд преимуществ по сравнению с обычными узкоспециализированными приборами контроля точности ЗК:

машины отличаются значительной универсальностью и применимы не только для контроля ЗК, но также любых других деталей или объектов сложной геометрической формы;
машины марки Leitz для контроля ЗК функционируют без поворотного стола , т.е не требуется обеспечивать выравнивание и центровку ЗК;
непревзойденная производительность обеспечивается автоматическим измерением большого количества ЗК на одной плите-спутнике;
комплексный контроль качества и размерных параметров ЗК, смонтированных на валах длиной до 2400 мм;
координатно-измерительные машины / машины для контроля точности ЗК модели Leitz PMM-C обеспечивают измерения всех данных, указанных на чертежах, даже для крупных ЗК с внутренним зацеплением.

Ключевые особенности

конструкции с закрытой рамой с неподвижным порталом и подвижный выдвижной стол;
стальные шкалы высокого разрешения от компании Heidenhain с автоматической температурной компенсацией;
герметичные аэростатические опоры избыточного давления с непрерывным электронным контролем зазора;
механический привод с применением приводов подачи с реверсивными шариковыми винтами;
базовая конструкция выполнена из гранита и чугуна с исключением деталей из алюминия;
трехкоординатная зондовая измерительная система LSP-S2 фирмы Leitz, пригодная для измерения с измерительными наконечниками длиной до 800 мм;
В качестве опции доступна комплектация машины трехкоординатной измерительной головкой с широкополосным оптическим датчиком (белого света) марки Leitz Precitec LR.

Измерительная головка LSP-S2

При использовании удлинительных горизонтальных держателей длиной до 800 мм применение высокоскоростной сканирующей измерительной головки LSP-S2 для непрерывных измерений обеспечивает возможность контроля геометрических особенностей в глубоких внутренних зонах обрабатываемой детали. С встроенной автоматической системы балансирного уравновешивания обеспечивается возможность применения измерительных наконечников в сборках весом до 1000 г. Отклонения зонда измеряется с помощью линейных настраиваемых дифференциальных датчиков LVDT-типа. Головка LSP-S2 поддерживает все стандартные режимы зондовых измерений такие, как одноточечные измерения датчиком касания, сканирование с автоматической выверкой, а также непрерывное высокоскоростное сканирование для быстрого и точного измерения формы и профилей. Подобно другим измерительным головкам фирмы Leitz, головка LSP-S2 обеспечивает одновременные и регулируемыми измерения датчиками касания по всем осям с обеспечением постоянного ортогонального положения зонда к поверхности. Это обеспечивает корректирующую компенсацию при любом отклонении головки с измерительным наконечником.

Оптический широкополосный датчик марки Leitz Precitec LR

В качестве опции доступна комплектация машины трехкоординатной измерительной головкой с широкополосным оптическим датчиком (белого света) марки Leitz Precitec LR. В датчике применен метод конфокальных хроматических измерений и такой датчик идеально пригоден для измерений при производстве линз (стеклянных, полимерных), для измерений параметров поверхностей и профилей.

Оптический датчик HP-O

Новая оптическая технология HP-O позволяет увеличить пропускную способность высокоточного датчика Leitz PMM-C от Hexagon Metrology. Она значительно упрощает и ускоряет процесс измерения крупных деталей, вращательно-симметричных элементов и трудно доступных участков. Новая технология сканирования основана на измерении расстояний методом интерферометрии с суб-нанометровым разрешением. Используемые оптические датчики имеют диаметр всего 3 мм. Они могут быть автоматически заменены в ходе контрольного хода и не требуют специального внешнего света. Чувствительные компоненты, например из меди или свинца, блестящие и отражающие поверхности, а также чувствительные к деформациям структуры компонентов могут быть проверены без предварительной обработки.

Технические данные КИМ для контроля зубчатых колес

Применимые спецификации для контроля ЗК на машинах Leitz PMM-C	PMM-C 8.10.6	PMM-C 12.10.6 12.10.7	PMM-C 16.12.7 24.12.7	PMM-C 16.12.10 24.12.10	PMM-C 24.16.7 24.16.10
Диапазон модулей ЗК [мм]	0,5 – 100 (с меньшими модулями – по запросу)
Макс. диаметр ЗК – прямозубые [мм]	750	950	1150	1150	1550
Макс. диаметр ЗК – косозубые [мм]	500	700	900	900	1300
Макс. ширина венца ЗК [мм]	600	700	700	1000	700 / 1000
Макс. длина вала [мм]	1000	1200	1600 / 2400	1600 / 2400	2400

Характеристики измерения зубчатых колес

прямые, косозубые и шевронные зацепления, шлицевые зубчатые соединения (внутренние и внешние);
торцевые зубчатые муфты (внутренние и внешние);
зубчатые сегменты (минимальное количество зубьев - 1);
зубчатые рейки;
конические зубчатые колеса с прямыми и дуговыми зубьями, гипоидные зубчатые колеса, коронные зубчатые колеса;
доступные интерфейсы - Gleason GAGE 4/WIN; Klingelnberg KIMOS, цепь с коническими зубчатыми колесами Ахенского университета;
червячные фрезы, протяжные станки, зуборезный долбяк, шеверы, профильные фрезы;
стандарты - DIN, ISO, AGMA, ANSI, JIS, CNOMO, CAT.
