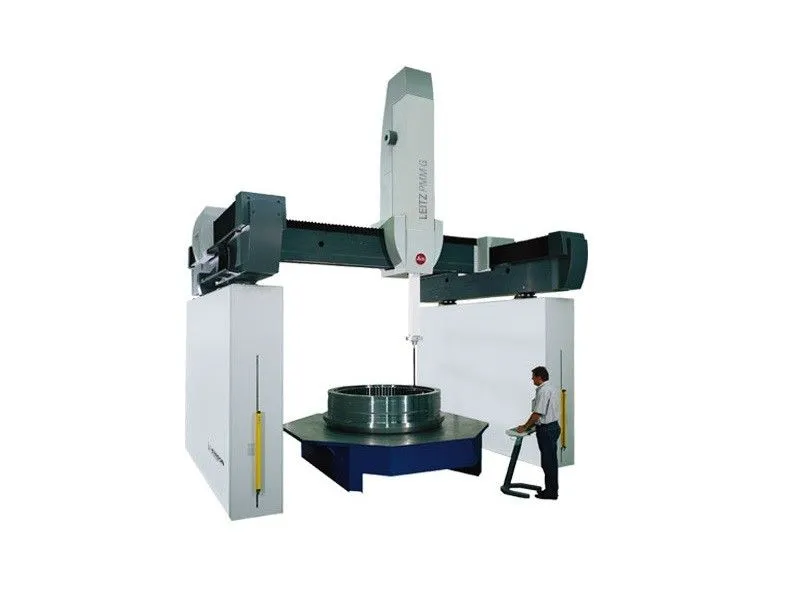

КИМ Hexagon Leitz PMM-G

• авиастроительная и космическая промышленность;
• изготовление судовых двигателей;
• измерения параметров крупных шестерен, применяемых в ветровых турбинах.

Высокая точность с наконечниками до 800 мм весом до 1 кг

Высокоточное измерение зубчатых колес

Ключевые особенности

• подвижный портальный робот с верхней соединительной балкой, имеющей минимизированную массу подвижной части;
• массивные гранитные направляющие по осям X и Y на двухопорном суппорте;
• керамический вертикальный суппорт по оси Z;
• сдвоенный привод шпинделя и сдвоенные шкалы по оси X;
• зондовая система марки Leitz LSP-S2, пригодная для измерения с наконечниками длиной до 800 мм;
• встроенная пневматическая система подавления вибраций для машины и фундаментов.

Измерительная головка LSP-S2

При использовании машины совместно с удлинительным горизонтальным держателем датчика длиной до 800 мм применение высокоскоростной сканирующей измерительной головки для непрерывных измерений типа LSP-S2 обеспечивает возможность выполнения измерений геометрических особенностей в глубоких внутренних зонах обрабатываемой детали. При использовании встроенной автоматической системы балансирного уравновешивания обеспечивается возможность применения измерительных наконечников в сборках весом до 1000 г.

Отклонения зонда измеряются с помощью настраиваемых линейных дифференциальных датчиков положения LVDT-типа. Измерительная головка LSP-S2 поддерживает все стандартные режимы зондовых измерений такие, как одноточечные контактные измерения, сканирование с автоматической выверкой и высокоскоростное сканирование в непрерывном режиме для быстрых и точных измерений формы и профилей деталей.

Подобно другим измерительным головкам фирмы Leitz головка LSP-S2 обеспечивает одновременные и регулируемые измерения датчиками касания по всем координатным осям с обеспечением постоянного ортогонального положения зонда к поверхности. Это обеспечивает применение корректирующей компенсации положения при любом отклонении измерительной головки с наконечником.

Технические данные КИМ Leitz PMM-G для контроля зубчатых колес:

* - максимальный диаметр ЗК в зависимости от диапазона модулей и типа держателя зонда. Могут быть измерены параметры даже более крупногабаритных ЗК, если при измерениях обеспечивается однократный поворот объекта вращением на 90°.

Характеристики измерения зубчатых колес

• прямые, косозубые и шевронные зацепления, шлицевые зубчатые соединения (внутренние и внешние)
• торцевые зубчатые муфты (внутренние и внешние)
• зубчатые сегменты (минимальное количество зубьев: 1)
• зубчатые рейки
• прямозубые конические ЗК, ЗК со спиральными зубьями, гипоидные, плоские конические ЗК.
• доступные интерфейсы - Gleason GAGE 4/WIN; Klingelnberg KIMOS; DMG (Deckel Maho Gildemeister), Depo
• червячные фрезы, протяжные станки, зуборезный долбяк, шеверы, профильные фрезы
• стандарты - DIN, ISO, AGMA, ANSI, JIS, CNOMO, CAT
