КИМ Hexagon GLOBAL eXtra

Поделиться в социальных сетях
Артикул 198841

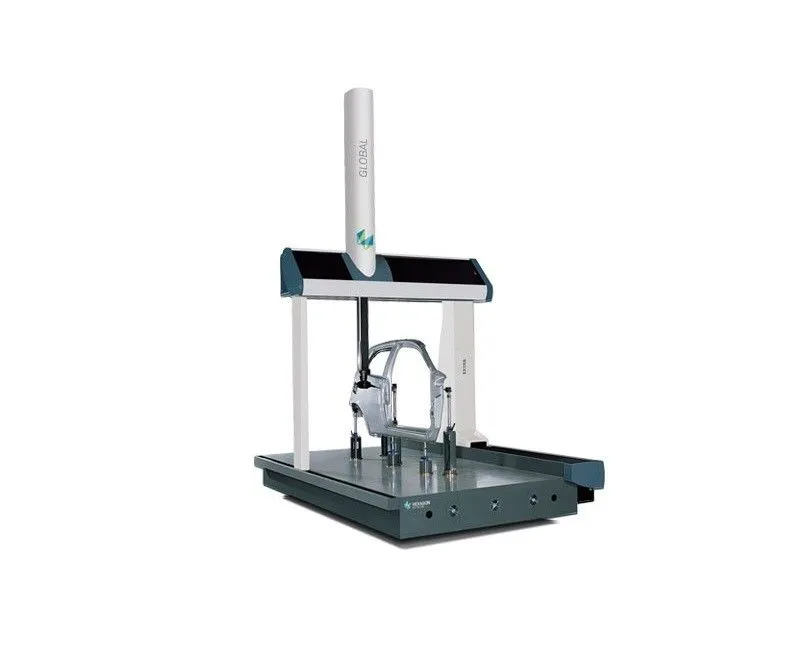

КИМ Hexagon GLOBAL eXtra
Под заказ
Цена по запросу
Заказ по телефону: +375 44 707-00-53
Уточнить наличие Задать вопрос
Все товары категории Все товары бренда Hexagon
Запросить КП Информация о доставке и оплате Гарантия и обслуживание Получить ТЗ Купить в лизинг Trade-in Тендеры
КИМ Hexagon GLOBAL eXtra

Характеристики

  • Производитель - Hexagon
  • Страна производитель - Германия
Все характеристики
Дополнительные услуги
Пусконаладочные работы
Демонстрация оборудования
Стартовый набор для работы
  • Любая форма оплаты
  • Прямые поставки от производителей
  • Доставка по всей территории РБ
Нашли дешевле? Снизим цену! Хочу в подарок Хочу скидку

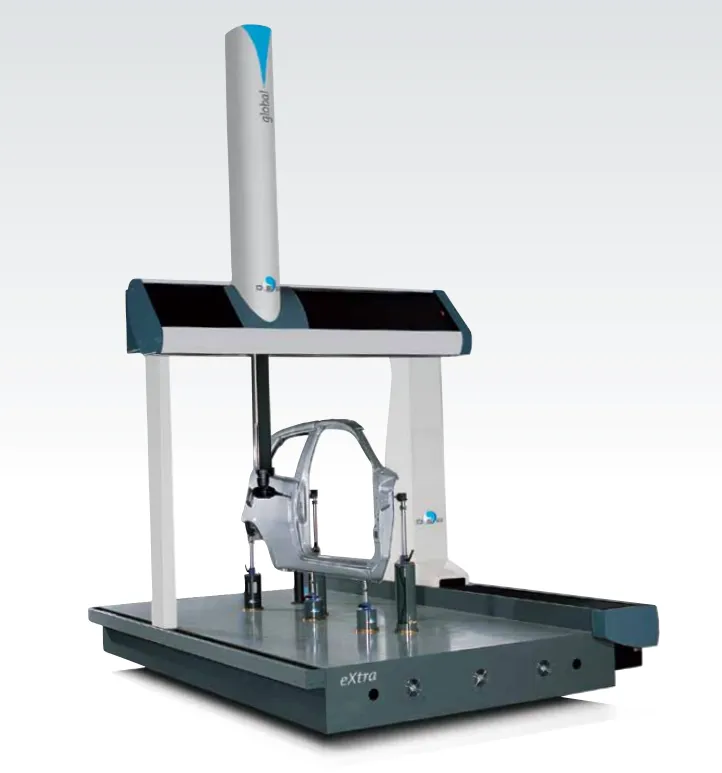

Для измерения крупногабаритных и тяжелых деталей вам не понадобятся специальные фундаменты, если вы используете машины из серии GLOBAL eXtra. Машины этой серии были разработаны специально для выполнения измерений в условиях производства. Одна из их особенностей - система ACTIV®, которая компенсирует температурные изменения и защищает направляющие оси X и Y с помощью гофрированных элементов. Их можно использовать при температурах до 30°C.


Контроль геометрии автокомпонентов

Машины серии GLOBAL eXtra были спроектированы для обеспечения особых требований при контроле размерных параметров корпусных элементов автомобилей в условиях производственного цеха. Для этих целей КИМ снабжена стальным столом на изостатических опорах для наладки и настройки инструментов на малой высоте от уровня основания и средствами стабилизации температуры, машина также имеет увеличенный диапазон измерений, а также увеличенный просвет между поперечиной и столом, вертикальные стойки из спеченного карбида кремния, средства температурной компенсации и защитные гофры на направляющих по осям X и Y. Для улучшения системных характеристик и универсальности обеспечивается полная совместимость машин модели GLOBAL eXtra с запястьями робота марки HH-ACW-43MW с непрерывным контролем измерительной траектории, а также универсальной системой зажимных приспособлений марки DEA FIVE U.


Ключевые особенности КИМ GLOBAL eXtra

  • портальная конструкция обеспечивает достижение высокой точности и не требует применения специальных фундаментов;
  • система с наклонным порталом Slant Bridge® - эксклюзивная запатентована система применена для обеспечения улучшенной стабильности при перемещении подвижных агрегатов;
  • монолитная стальная поверочная плита на изостатических опорах; поверхность с высоким качеством механической обработки обеспечивает возможность применения универсальной системы зажимных приспособлений модели FIVE U-nique (патент исключительного права компании DEA);
  • поверочные плиты длиной до 4000 мм и поперечным сечением до 2000 мм x 1800 мм (стандартнее размеры) доступны для применения даже при длине хода по оси Y больше 4000 мм;
  • возможность монтажа поверочной плиты заподлицо с уровнем пола;
  • Возможно применение дополнительного запястья робота марки HH-ACW-43MW с непрерывным контролем измерительной траектории при монтаже которого обеспечивается удлинение до 570 мм;
  • увеличенная фара подсветки (308 мм) для применения с системами зажимных приспособлений;
  • ACTIV® • системы конструктивной температурной компенсации обеспечивает возможность эксплуатации в диапазоне температур от 15 °C до 30 °C при суточной вариации температур до 10 °C;
  • тепловая стабилизация поверочной плиты принудительной циркуляции воздуха;
  • гофрированные кожухи на направляющих с воздушными опорами по осям X и Y.


Технические характеристики КИМ GLOBAL eXtra

Модель Ход по X [мм] Ход по Y [мм] Ход по Z [мм] Погрешность [мкм]
20.33.15 2000 3300 1500 MPEE= от 12 +18 L/1000
20.40.15 2000 4000 1500 MPEE= от 12 +18 L/1000
20.33.18 2000 3300 1800 MPEE= от 12 +20 L/1000
20.40.18 2000 4000 1800 MPEE= от 12 +20 L/1000

Видеообзор модели:



Артикул 198841
Производитель Hexagon
Страна производитель Германия
