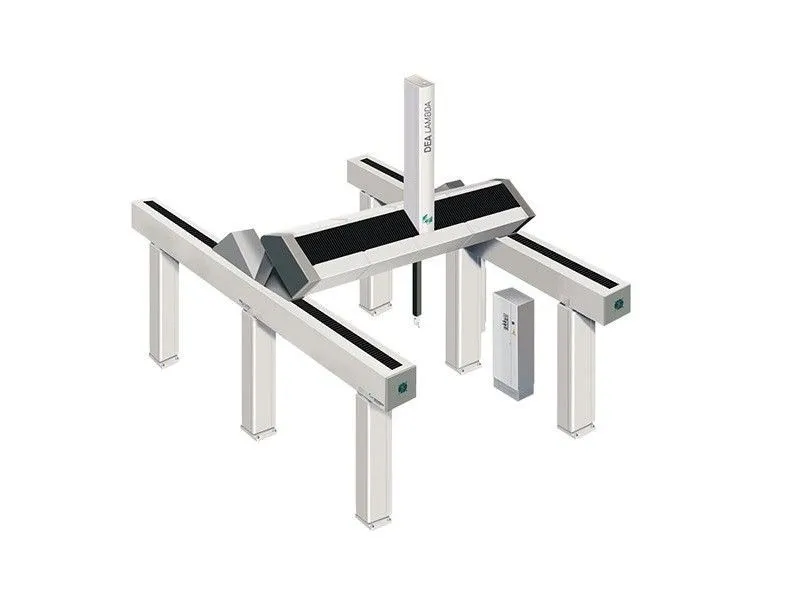

КИМ Hexagon DEA LAMBDA SP

В производственных условиях эффективно работают крупногабаритные измерительные машины марки DEA LAMBDA SP. Они обеспечивают высокую точность контрольных измерений размерных параметров крупногабаритных компонентов с высокой производительностью. Эти компоненты включают в себя такие детали, как:

• детали судовых двигателей,
• самолетные конструктивные элементы,
• модули космических аппаратов,
• детали резервуаров для атомных станций или турбин, что требует применения открытых, модульных, быстро перенастраиваемых конструкций с фактически неограниченными зонами измерений.

Применены передовые технические решения:

• система сдвоенного привода/контроля рабочего органа по положению с помощью датчиков на каретке суппорта,
• конструкция с наклонной перекладиной портала,
• применения системы ACTIV® для конструктивной температурной компенсации.

Полный доступ к обрабатываемым деталям в любом направлении с помощью удлиненных держателей датчика при установке запястья робота HH-ACW-43MW (поставляется дополнительно).

Ключевые особенности:

• облегченные подвижные органы машины из алюминиевых сплавов;
• максимальные уровни по скорости и ускорению;
• непрерывная интерполяция траектории перемещения по координатным осям (режим FLY);
• дополнительная комплектация высокопроизводительными бесконтактными датчиками;
• дополнительное запястье робота модели HH-ACW-43MW с непрерывным отслеживанием измерительной траектории;
• двойная шкала, сдвоенное считывающее устройство;
• применение системы конструктивной температурной компенсации модели ACTIV обеспечивает возможность эксплуатации в диапазоне температур от 15°C до 30 °C при суточных вариациях температур до 10 °C;
• все осевые валы и колонны защищены охватывающими теплозащитными кожухами и трубчатыми гофрами;
• внутренняя принудительная циркуляция воздуха исключает формирование температурной стратификации.

Технические характеристики КИМ DEA LAMBDA SP:

Диапазон измерений (в мм)
X	Y	Z
4000 - 5000 - 6000	5100 - 6300 - 8000 - 10000	2500 - 3000 - 3500 - 4000
Погрешность: MPEE = от 5.5 + 6 L/1000 < 30
