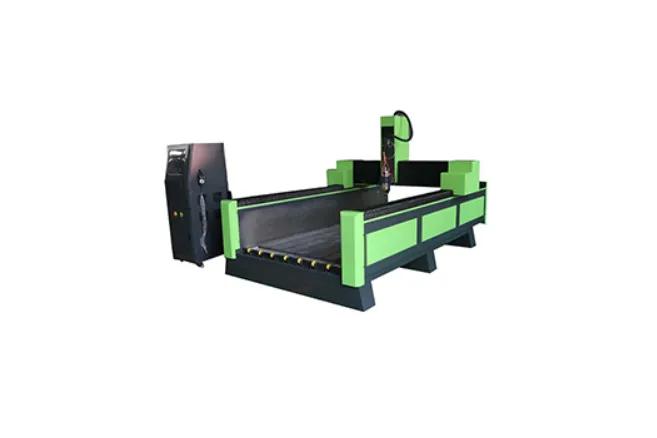

Камнеобрабатывающий фрезерный станок TS 1325M Z-500

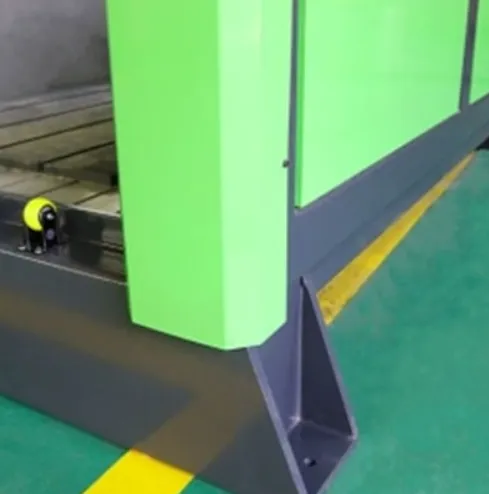

Сварная жесткая станина: Важнейшим компонентом в конструкции станка является станина. В основе станков серии TS 1325M - сварная станина, изготовленная из листового металла и труб прямоугольного сечения, с толщиной стенки 18 мм, что обеспечивает высокую жесткость конструкции, а также долговечность эксплуатации станка без потери параметров точности.

Рабочий стол: Стол представляет из себя герметичную ванну для сбора СОЖ. Стол имеет покрытие алюминиевым профилем с T - образными пазами и защитным пластиком (жертвенник).

Высокоточные направляющие: Станок по всем осям оснащен квадратными линейными направляющими и каретками фирмы TBI. Сечение направляющих 20 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность – 21,2 кН (килоньютонов). Что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.

Косозубая рейка: Передача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения до 30 м/мин.

Высокопрецизионные винтовые пары: Сечение 25 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z.

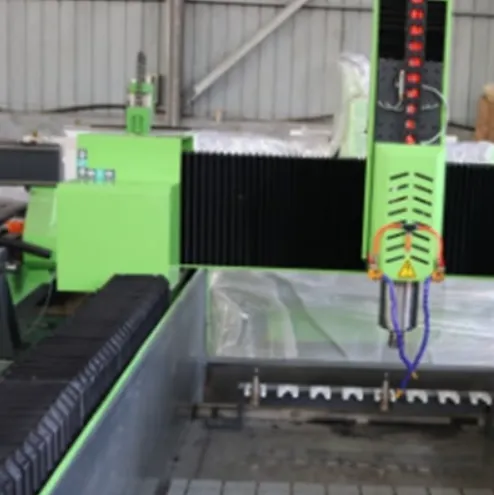

Закрытые направляющие: Все направляющие на станке надежно закрыты шторками, что не позволяет каменной стружки и СОЖ попадать на них. Тем самым повышая срок службы станка.

Гибридные сервомоторы по всем осям: Высокая точность энкодеров, позволяющих в режиме реального времени получать обратный сигнал с вала шагового двигателя, позволяет полностью ликвидировать пропуски шагов на двигателях. Данные приводы позволяют развивать пиковую скорость до 3000 об/мин (вала) по сравнению с шаговыми двигателями (1200 – 1500 об/мин) с сохранением крутящего момента.

Система подачи СОЖ: Станок оснащен системой подачи СОЖ.

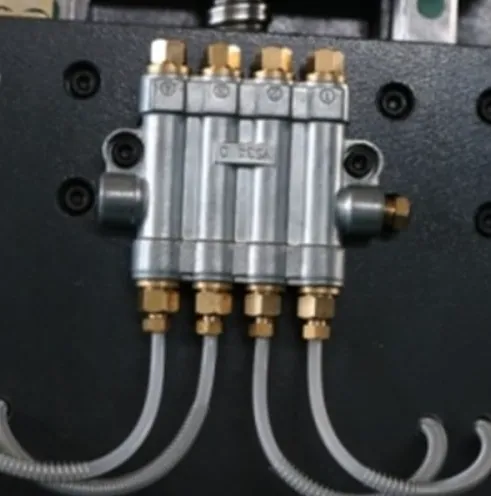

Система централизованной смазки: Позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве.

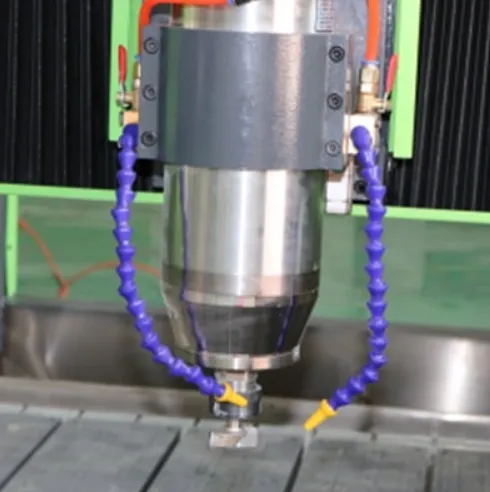

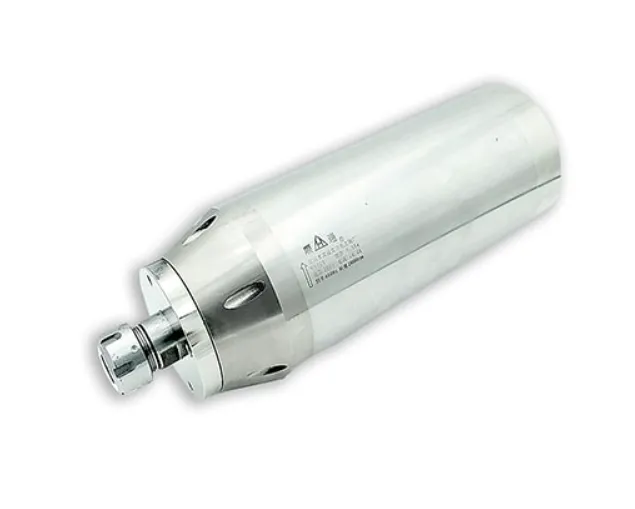

Шпиндель 5.5 кВт: За счет высокой частоты вращения до 24 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Охлаждение двигателя водяное.

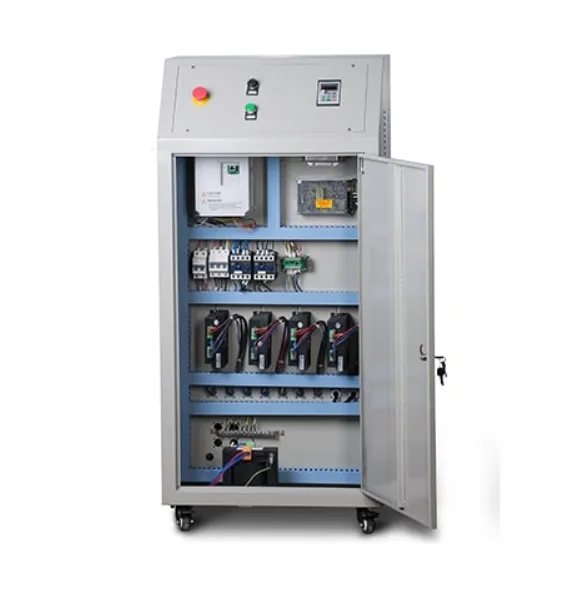

Отдельно стоящий электрошкаф: Электронный Шкаф управления с комплектующими от ведущих мировых производителей скомпонована в отдельно стоящий блок, изолированный от вибраций, перегрева и других внешних воздействий.

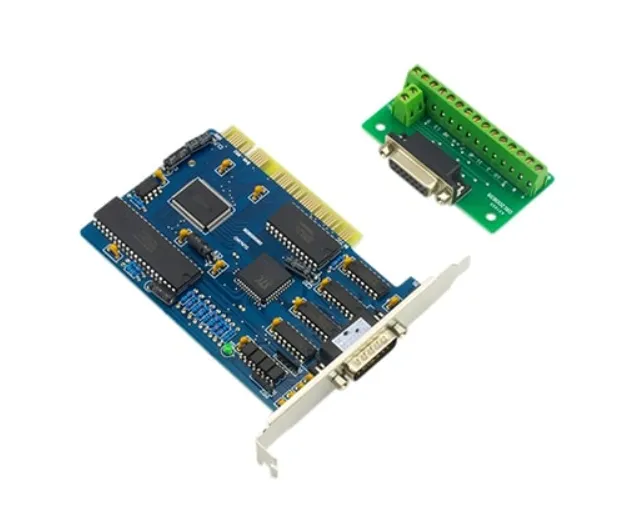

Система управления: Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы. Система обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Для установки необходимо установить Плату NC STUDIO в системный блок и подключить при помощи DATA кабеля со станком.

Датчик измерения длины инструмента и высоты заготовки: Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Рабочая зона (X*Y*Z): 1300х2500х500 мм
Высота координаты Z: 500 мм (опция)
Направляющие X, Y, Z: линейные
Рейка X, Y: Косозубая рейка
Механизм привода Z: шарико-винтовая передача
Двигатель привода X,Y, Z: серво

Шпиндель: 5,5 кВт
Частота вращения шпинделя: 6000-24000 об/мин
Станина: Сварная

Дискретность перемещения позиционера: 0,006 мм
Точность позиционирования: ± 0,05 мм
Точность повторного позиционирования: ± 0,05 мм
Скорость позиционирования: до 10 м/мин
Макс. скорость перемещения (холостой ход): до 10 м/мин
Макс. скорость фрезерования: до 6 м/мин
Система управления – тип с ЧПУ: NC Studio (опции: DSP пульт A11/А18/ NK 105, Mach3)
Программное обеспечение: Type3
Напряжение питания: 380 В
Габариты станка: 3650х2350х1900 мм
Масса станка: 1500 кг
Срок гарантийного обслуживания: 12 месяцев.
