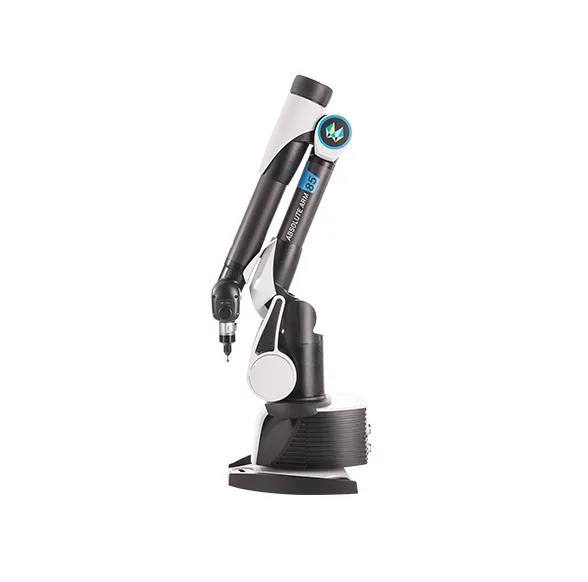

Измерительная рука Hexagon Absolute Arm Compact

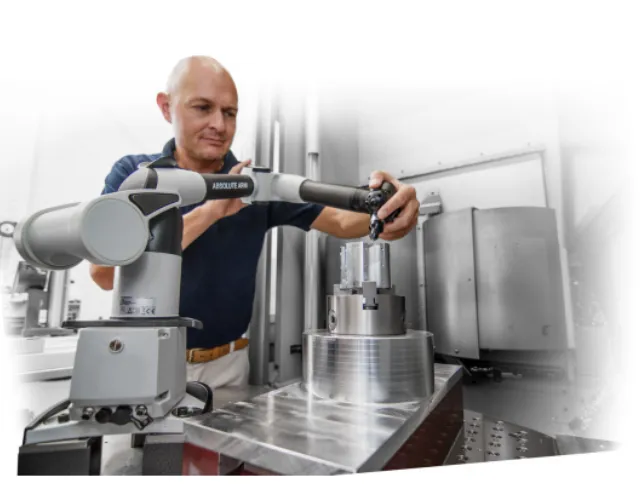

Портативный измерительный манипулятор Absolute Arm Compact - это идеальное решение для точных контактных измерений мелких деталей и компонентов. Благодаря своим уникальным характеристикам, он может быть легко размещен на рабочем столе в цеху или на станке ЧПУ.

Absolute Arm Compact имеет все те же пользовательские функции, что и флагманская модель Absolute Arm. Он оборудован абсолютными датчиками в каждом шарнире, что позволяет избежать необходимости прогрева и калибровки. Также он оснащен Wi-Fi и батареей, обеспечивающими полную мобильность.

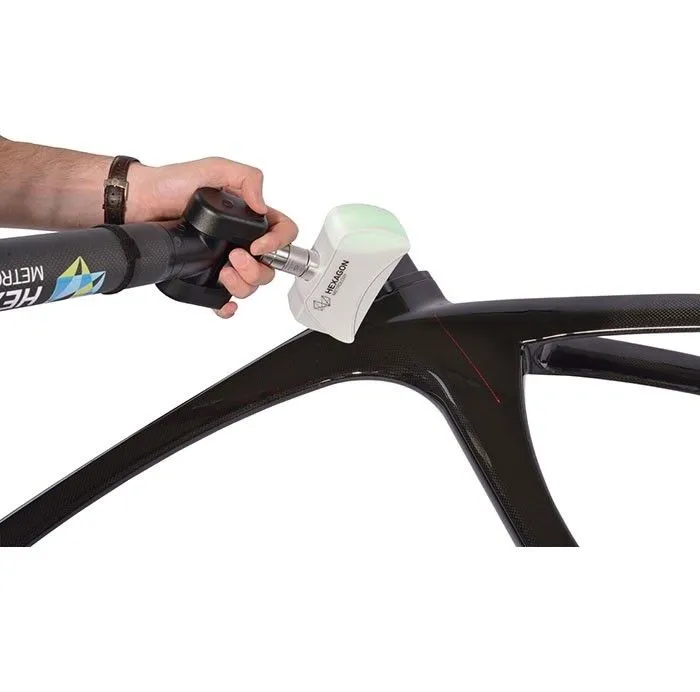

Работа с навесным лазерным 3D-сканером HP-L-8.9

Совместная работа измерительной руки и лазерного трекера

Мобильная система на базе измерительной руки и лазерного трекера для проведения высокоточных измерений на сверх больших объектах в единой системе координат. Позиционирование руки в пространстве и привязка к системе координат объекта осуществляется с помощью трекера.

• Высокая точность в сверхшироком пространственном объеме.
• Измерение труднодоступных деталей, не находящихся в прямой видимости трекера.
• Линейный размер рабочей зоны трекера: 160 м.
• Возможность использовать оба прибора для решения измерительных задач как совместно, так и по отдельности.

Применение

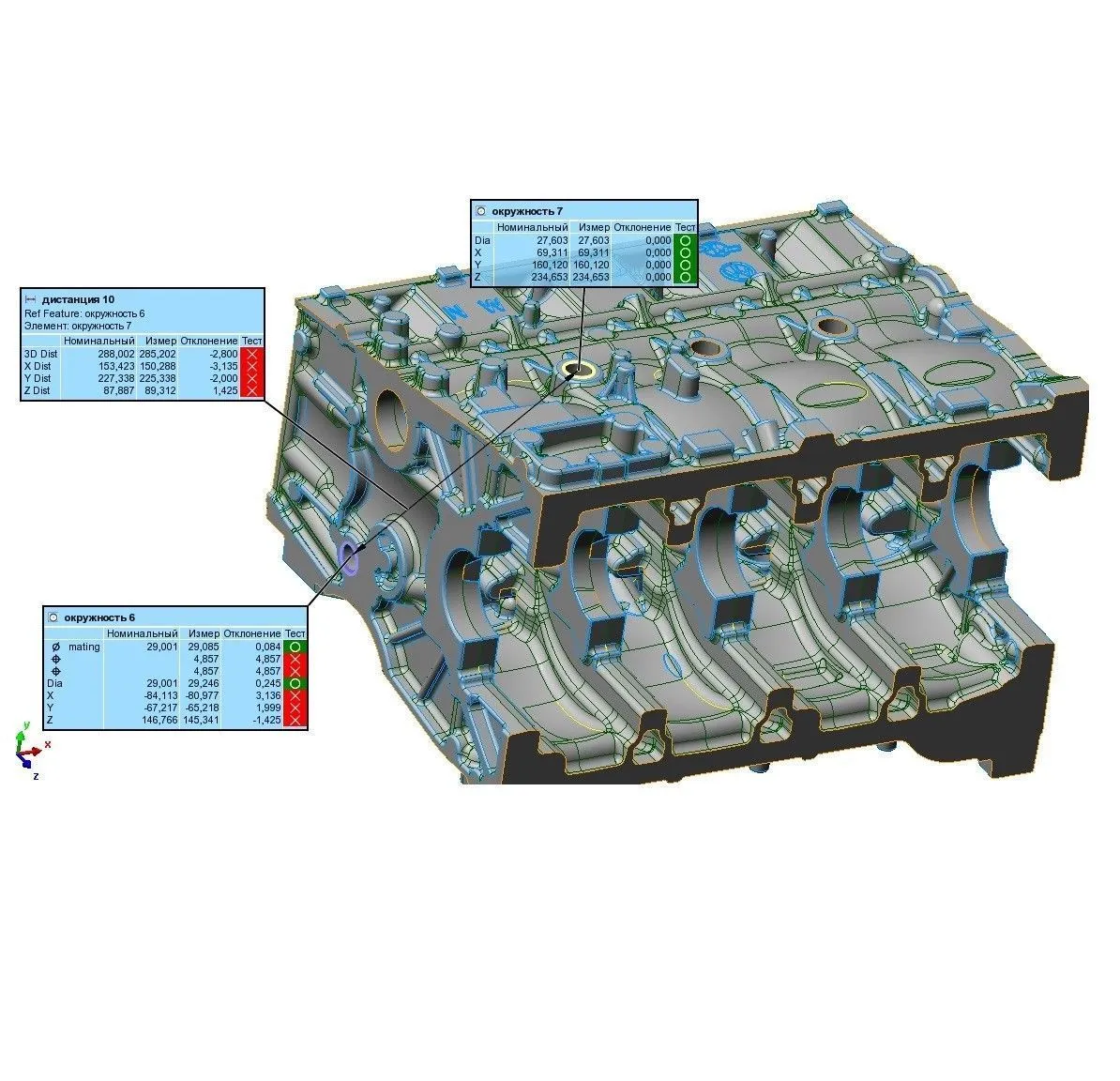

3D измерения блока цилиндра. Контроль геометрии и определение взаиморасположения осей и других геометрических элементов с помощью измерительной руки Absolute Arm со сферическим рабочим объемом 2,5 м.

Абсолютные датчики

Современные материалы

Созданный на основе высокотехнологичной конструкции из углеродного волокна, манипулятор Absolute Arm Compact способен поддерживать прочность и температурную стабильность в любых условиях окружающей среды, обеспечивая надежную точность при любой погоде.

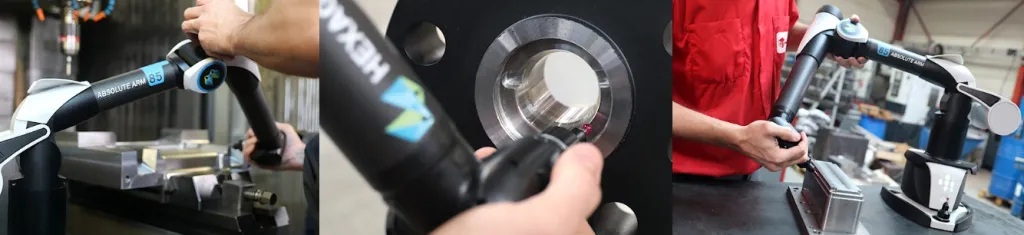

Перемещения без усилий

Разработанный с учетом легкости перемещений, манипулятор Absolute Arm Compact легок в обращении, как во время выполнения измерений, так и в промежутке между ними, благодаря уникальному интегрированному основанию, избавляющему от хлопот при перестановке прибора.

Обратная связь

Даже в самых суровых промышленных средах связь с манипулятором Absolute Arm Compact, способная поддерживать выполнение процесса измерения с высокой скоростью и эффективностью никогда не была столь простой, будь то визуальная, звуковая или тактильная обратная связь или связь с подключенной гарнитурой Bluetooth.

Сертификация по ISO

Для пользователей, использующих свой манипулятор совместно с полноразмерными КИМ, контактные измерения имеют стандартную сертификацию по ISO 10360-12 и дополнительную сертификацию по ISO 10360-2.

Технологический фундамент

Построенный на многолетнем опыте применения технологий трехмерного сканирования в портативных измерительных манипуляторах ROMER, манипулятор Absolute Arm Compact является всего лишь новейшим звеном в длинной цепочке ведущих шарнирных измерительных манипуляторов, начиная с ROMER Arm и до ROMER Absolute Arm, которые теперь остались в далеком прошлом.

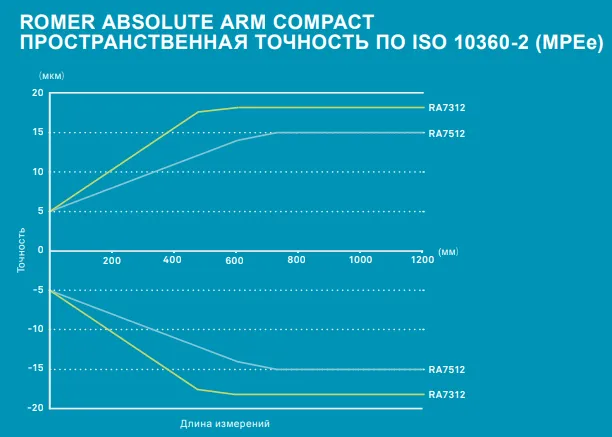

Технические характеристики, сертификация по ISO 10360

83 серия	Модель	Макс. диапазон	EUNI​1	PSIZE2	LDIA3	PFORM4	Bec
	8312-6	1.49 м	± 0.024 мм	0.010 мм	0.021 мм	0.018 мм	12.0 кг

85 серия	Модель	Макс. диапазон	EUNI​1	PSIZE2	LDIA3	PFORM4	Bec
	8512-6	1.49 м	± 0.019 мм	0.006 мм	0.016 мм	0.012 мм	12.2 кг

EUNI​1 - ошибка дистанции между 2 точками по сравнению с номинальными значениями
PSIZE2 - ошибка размера сферы по сравнению с номинальными значениями
LDIA3 - ошибка положения центра сферы
PFORM4 - ошибка формы сферы

Видеообзор модели:
