Измерительная рука Hexagon Absolute Arm 7-Axis

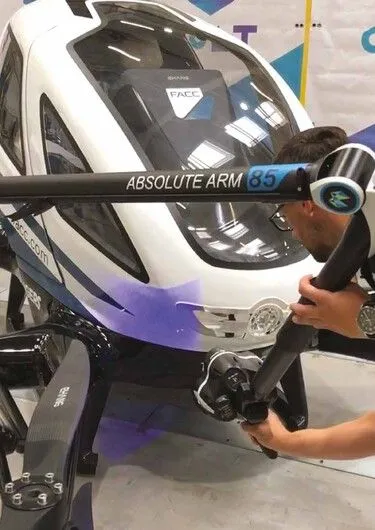

7-осевая измерительная рука Absolute Arm от Hexagon MI

Имеется большой выбор аксессуаров наконечников щупов для контактных измерений, включая прямые и угловые щупы, контактные и инфракрасные датчики. Они имеют различную длину и диаметры измерительных наконечников, и можно выбрать подходящий вариант.

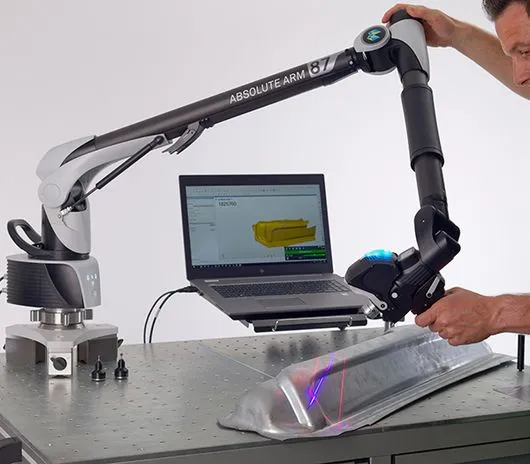

Для выполнения высокоскоростной прямой оцифровки поверхностей и элементов деталей можно использовать лазерные 3D-сканеры RS5 и RS6. Они легко устанавливаются на шарнир манипулятора Absolute Arm и не требуют повторной калибровки. Absolute Arm 7-Axis оснащен лазерным сканером HP-L-20.8, который использует лазерную технологию "летающей точки". Этот сканер идеально подходит для измерения сложных поверхностей.

Работа с лазерным трекером

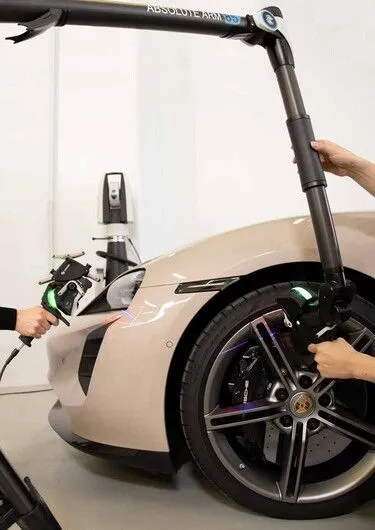

Мобильная система на базе измерительной руки и лазерного трекера для проведения высокоточных измерений на сверх больших объектах в единой системе координат. Позиционирование руки в пространстве и привязка к системе координат объекта осуществляется с помощью трекера.

• Высокая точность в сверхшироком пространственном объеме.
• Измерение труднодоступных деталей, не находящихся в прямой видимости трекера.
• Линейный размер рабочей зоны трекера: 160 м.
• Возможность использовать оба прибора для решения измерительных задач как совместно, так и по отдельности.

Эргономичный дизайн и простота измерений

Измерения становятся легче благодаря использованию легких и прочных конструкционных материалов, которые облегчают перемещение манипулятора. Ключевые точки манипулятора оснащены рукоятками с неограниченным вращением, а также уникальной системой противовесов Zero-G. Теперь можно настраивать и транспортировать манипулятор без необходимости прогрева и калибровки - достаточно включить его и приступить к измерениям, благодаря абсолютным датчикам.

Процедуры измерения упрощаются с помощью нового конфигурируемого модульного шарнира, который применяется как при трехмерном сканировании, так и при контактных измерениях. Рукоятка пистолета является взаимозаменяемой и предлагает три различных типоразмера. Кроме того, она может быть полностью снята вместе с трехмерным лазерным сканером, чтобы облегчить доступ к полостям и другим труднодоступным областям для измерения.

Контактные измерения и сканирование

Способный выполнять точные контактные измерения, а также высококачественное лазерное сканирование при использовании лазерного сканера RS5, манипулятор 7-Axis Absolute Arm представляет собой многофункциональный измерительный инструмент, обеспечивающий явное увеличение производительности за счет повышения удобства использования и универсальности.

Абсолютные датчики

Модернизированные абсолютные датчики, устанавливаемые на всех шарнирных соединениях манипулятора Absolute Arm, делают его единственным портативным измерительным манипулятором из числа представленных на рынке, полностью устраняющим затраты времени на калибровку и прогрев, способствуя увеличению производительности при обеспечении высокой точности.

Современные материалы

Созданный на основе высокотехнологичной конструкции из углеродного волокна, манипулятор Absolute Arm способен поддерживать прочность и температурную стабильность в любых условиях окружающей среды, обеспечивая надежную точность при любой погоде.

Конфигурируемый шарнир запястья

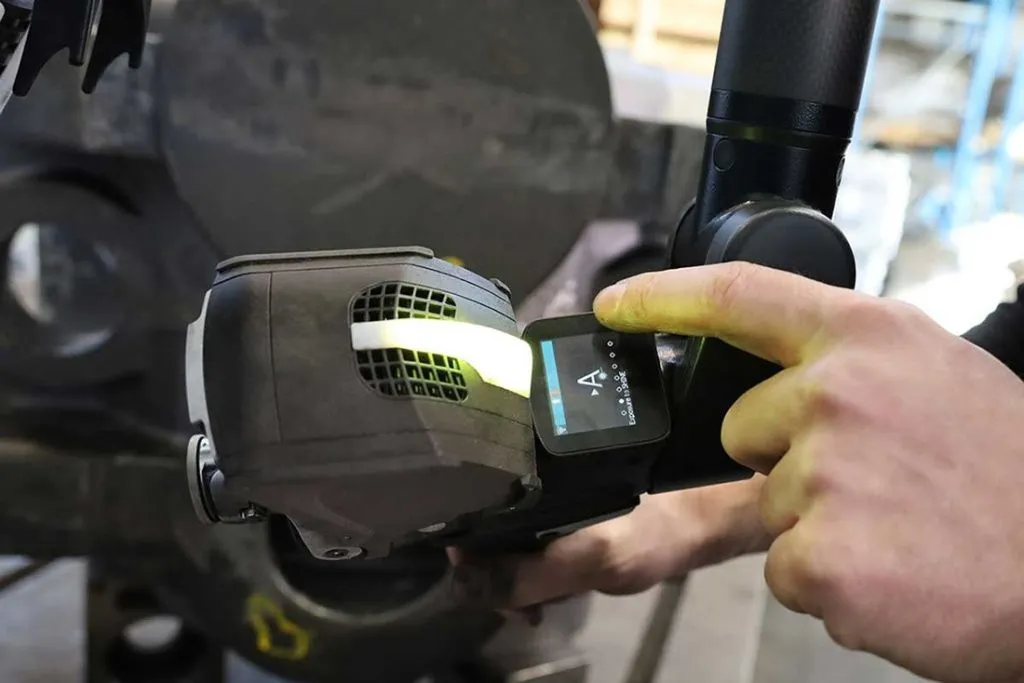

Имеющий эргономичный дизайн, шарнир запястья для Absolute Arm 7-Axis оснащен измерительным дисплеем, взаимозаменяемыми захватами, сменными креплениями для контактных датчиков и сканеров и рядом кнопок управления, что делает работу с ним с помощью одной руки более простой и эффективной, чем когда-либо раньше.

Перемещения без усилий

Удобно расположенные полнооборотные рукоятки с низким коэффициентом трения выполнены так, чтобы увеличить точность, уменьшить усталость пользователя и сделать каждое перемещение легким и простым - оснащенный сложной системой противовесов, Absolute Arm, без сомнения, является самым гибким измерительным манипулятором на рынке.

Существенная безопасность

В промежутках между измерениями сложите и закрепите манипулятор Absolute Arm с помощью устройств HomeDock и SmartLock, при этом чувствительные и дорогие сканеры и наконечники контактных датчиков останутся неповрежденными и будут иметь точность, как при выпуске с завода-изготовителя.

Обратная связь

Даже в самых суровых промышленных средах связь с манипулятором Absolute Arm, способная поддерживать выполнение процесса измерения с высокой скоростью и эффективностью никогда не была столь простой, будь то визуальная, звуковая или тактильная обратная связь или связь с подключенной гарнитурой Bluetooth.

Абсолютная портативность

Установка и перемещение систем Absolute Arm, весом менее 10 килограмм, становятся быстрыми и простыми процессами. Функциональный, ударопрочный кейс для переноски надежно защищает все компоненты во время транспортировки.

Сертификация по ISO

Точность контактных измерений, стандартно сертифицируемая по ISO 10360-12, и полная сертификация точности сканирования по ISO 10360-8, Приложение D, при поставке со сканером RS5 Laser Scanner.

Технологический фундамент

Построенный на многолетнем опыте применения технологий трехмерного сканирования в портативных измерительных манипуляторах ROMER, манипулятор Absolute Arm 7-Axis является всего лишь новейшим звеном в длинной цепочке ведущих шарнирных измерительных манипуляторов, начиная с ROMER Arm и до ROMER Absolute Arm, которые теперь остались в далеком прошлом.

Технические характеристики, сертификация по ISO 10360

83 серия	Модель	Макс. диапазон	EUNI​1	PSIZE2	LDIA3	PFORM4	RS6 SSA4	RS5 SSA4	Bec
	8320-7	2.48 м	± 0.043 мм	0.016 мм	0.054 мм	0.033 мм	0.059 мм	0.062 мм	8.8 кг
	8325-7	2.98 м	± 0.048 мм	0.023 мм	0.060 мм	0.043 мм	0.065 мм	0.068 мм	9.1 кг
	8330-7	3.48 м	± 0.078 мм	0.034 мм	0.090 мм	0.058 мм	0.082 мм	0.092 мм	9.4 кг
	8335-7	3.98 м	± 0.092 мм	0.042 мм	0.115 мм	0.067 мм	0.099 мм	0.105 мм	9.7 кг
	8340-7	4.48 м	± 0.114 мм	0.051 мм	0.140 мм	0.084 мм	0.118 мм	0.122 мм	10.0 кг
	8345-7	4.98 м	± 0.158 мм	0.078 мм	0.168 мм	0.106 мм	0.163 мм	0.172 мм	10.3 кг

85 серия	Модель	Макс. диапазон	EUNI​1	PSIZE2	LDIA3	PFORM4	RS6 SSA4	RS5 SSA4	Bec
	8520-7	2.48 м	± 0.029 мм	0.010 мм	0.038 мм	0.021 мм	0.041 мм	0.045 мм	9.0 кг
	8525-7	2.98 м	± 0.031 мм	0.012 мм	0.048 мм	0.025 мм	0.047 мм	0.048 мм	9.3 кг
	8530-7	3.48 м	± 0.057 мм	0.020 мм	0.083 мм	0.038 мм	0.064 мм	0.066 мм	9.6 кг
	8535-7	3.98 м	± 0.069 мм	0.024 мм	0.099 мм	0.045 мм	0.078 мм	0.080 мм	9.9 кг
	8540-7	4.48 м	± 0.084 мм	0.030 мм	0.120 мм	0.050 мм	0.089 мм	0.091 мм	10.2 кг
	8545-7	4.98 м	± 0.113 мм	0.048 мм	0.140 мм	0.065 мм	0.141 мм	0.148 мм	10.5 кг

87 серия	Модель	Макс. диапазон	EUNI​1	PSIZE2	LDIA3	PFORM4	RS6 SSA4	RS5 SSA4	Bec
	8725-7	2.98 м	± 0.029 мм	0.011 мм	0.044 мм	0.023 мм	0.043 мм	0.044 мм	9.3 кг
	8730-7	3.48 м	± 0.053 мм	0.018 мм	0.076 мм	0.035 мм	0.056 мм	0.058 мм	9.6 кг
	8735-7	3.98 м	± 0.064 мм	0.022 мм	0.092 мм	0.041 мм	0.068 мм	0.071 мм	9.9 кг
	8740-7	4.48 м	± 0.078 мм	0.028 мм	0.110 мм	0.046 мм	0.080 мм	0.082 мм	10.2 кг
	8745-7	4.98 м	± 0.104 мм	0.044 мм	0.125 мм	0.060 мм	0.121 мм	0.127 мм	10.5 кг

EUNI​1 - ошибка дистанции между 2 точками по сравнению с номинальными значениями
PSIZE2 - ошибка размера сферы по сравнению с номинальными значениями
LDIA3 - ошибка положения центра сферы
PFORM4 - ошибка формы сферы
SSA4 - точность системы сканирования согласно ISO 10360-8, Приложение D

3 серии измерительных рук Hexagon Absolute Arm

Манипуляторы 83 серии способны обеспечить точность измерения начального уровня и великолепно подходят для пользователей, имеющих только базовые требования к метрологии.
Манипуляторы 85 серии имеют превосходное соотношение цены и точности измерения - они являются нашим бестселлером на всех основных рынках.
Манипуляторы 87 серии являются наилучшим решением задач портативных измерений высокого класса, а также просто наилучшим портативным измерительным манипулятором из числа доступных на сегодняшний день.
