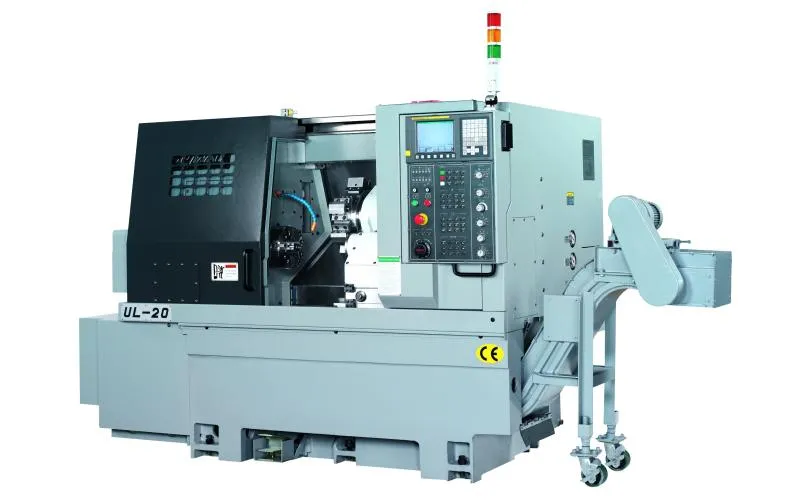

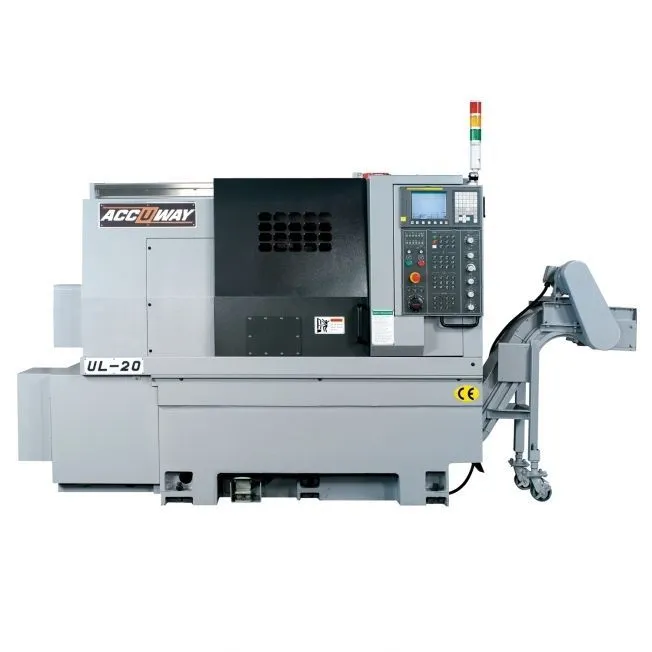

Горизонтальный токарный станок ACCUWAY UL-20

Токарные станки с ЧПУ UL-20 – это высокоточные токарные станки с ЧПУ, позволяющие решать самые разнообразные задачи в области металлообработки: изготовление и обработка деталей в форме тел вращения, нарезание резьбы, обработка торцов, точение внутренних и наружных поверхностей, сверление отверстий и др.

Благодаря своей конструкции станки серии UL-20 позволяют работать на тяжелых режимах без потери точности. Они имеют наклонную станину, направляющие скольжения и отлично подогнанные контактные поверхности (обрабатываются вручную шабрением), что позволяет использовать достаточно мощный привод шпинделя (11/15кВт), не опасаясь возникновения вибраций.

Главный шпиндель имеет присоединительный фланец А2-6 и позволяет использовать пруток Ø52 мм. Вращается на двух группах прецизионных подшипников.

В базовом исполнении укомплектован встроенным гидроцилиндром и 3-кулачковым гидравлическим патроном размером 200мм

Технологические возможности оборудования могут быть расширены за счет комплектации станка Accuway UL-20 револьверной головкой с приводным инструментом (стандарта BMT или VDI), осью Y, противошпинделем.

ОСОБЕННОСТИ КОНСТРУКЦИИ:

• цельнолитая горизонтальная станина из высококачественного чугуна марки "Механит" гарантирует высокую жесткость и виброустойчивость;
• Шпиндель собственной разработки. Высокоточный шпиндель с ременным приводом имеет специальную теплоотводящую конструкцию и позволяет использовать всю доступную мощность и момент на всех режимах резания.
• жесткость шпинделя обеспечивается коническими двухрядными роликовыми и радиально-упорными подшипниками;
• Высокая точность. Каждый шпиндель собирается, вместе с передней бабкой и подшипниками, в условиях с контролируемой температурой при помощи высокоточных монтажных приспособлений. После сборки каждый такой узел подвергается целому спектру испытаний на точность.
• Инструментальная револьверная голова собственной разработки
• высокоточные ШВП класса точности С3 со сдвоенной гайкой гарантируют высокую жесткость и точность даже при долговременных тяжелых нагрузках
• большое отверстие в главном шпинделе – 62мм;
• Высокая мощность привода главного шпинделя - 11 кВт постоянно, 15 кВт - 30 мин;
• все элементы электрического шкафа отвечают европейским нормам CE

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

• трехкулачковый гидравлический патрон Ø200мм;
• система ЧПУ FANUC 0i-T;
• монитор цветной 8.4" LCD+ Manual guide Oi;
• интерфейс RS-232;
• Зарегистрированные номера программы 400 комплектов
• Объем памяти программы обработки детали 512 кб
• револьверная головка с гидравлическим приводом;
• набор оснастки из резцедержателей:
• теплообменник электрошкафа;
• гидравлическая станция;
• система подачи СОЖ (4 бар);
• полное ограждение X/Z осей;
• система автоматической смазки;
• трехцветная сигнализация режимов работы станка;
• конвейер для стружки и тележка для стружки;
• стандартный набор комплекта сырых и закаленных кулачков;
• инструмент для установки станка;
• инструкции по эксплуатации на английском и русском языке;
• инструкции по программированию Fanuc.
• 1 год гарантии на оборудование
• 2 года гарантии на ЧПУ контроллер Fanuc.

ОПЦИОНАЛЬНЫЕ КОМПЛЕКТУЮЩИЕ:

• замена трехкулачкового патрона и гидроцилиндра Strong(Тайвань) на Howa (Япония) или Kitagawa (Япония);
• цанговый патрон Tonfou 42/B5 173E (60/B6 185E) (Тайвань);
• замена 8-поз. гидравлической револьверной головки на 8-поз. сервоприводную револьверную головку (АST-30);
• замена 8-поз. гидравлической револьверной головки 12-поз. гидравлическую револьверную головку (AHT-30);
• замена 8-поз. револьверной головки на 12-поз. сервоприводную револьверную головку (AST-30);
• приводная револьверная головка VDI-30 + C-ось;
• устройство размерной привязки инструмента Renishaw HPRA (съемное устройство);
• автоматическая дверь;
• трансформатор;
• интерфейс для загрузочного устройства DH-65;
• загрузочное устройство Fedek DH-65 1,2 м Ø5-65;
• загрузочное устройство Fedek DH-65L 1,5 м Ø5-65;
• деталеуловитель;
• конвейер для готовых деталей;
• кондиционер для электрического шкафа;
• отделитель масляного тумана;
• отделитель масла от СОЖ
