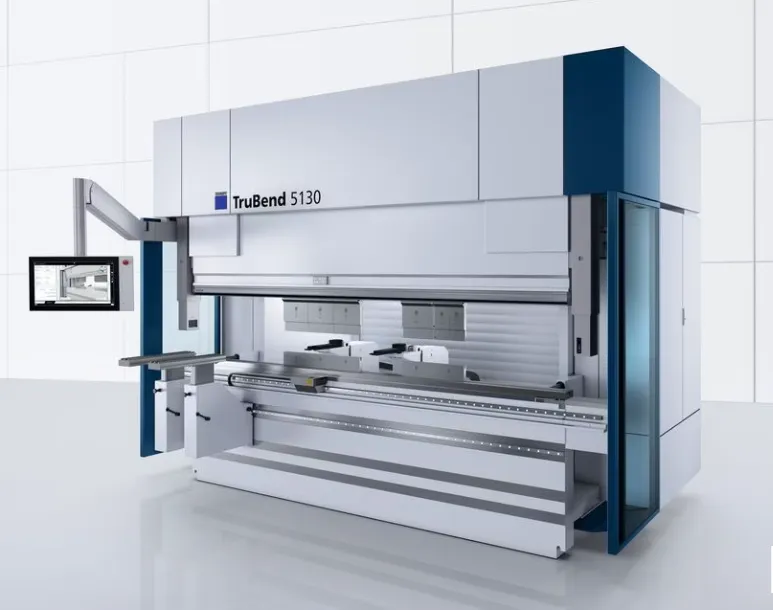

Гибочный станок Trumpf TruBend серии 5000

TruBend серии 5000 — модель гибочного станка производства компании TRUMPF, пользующаяся наибольшим успехом во всем мире. От программирования и оснащения до непосредственной гибки — эта модель гарантирует непревзойденные конкурентные преимущества в процессе производства. Инновационные особенности, например смещение нижнего инструмента и 6-осевой задний упор, обеспечивают максимальную свободу использования. Работу оператора облегчают многочисленные инновации, такие как революционно простая и интуитивно понятная концепция управления, а также новые решения в области эргономики, например функция MagicShoe.

Тихо и быстро
Функция On Demand Servo Drive работает с высокой энергоэффективностью, быстро и тихо.

Системы измерения углов
С системами измерения углов линейки ACB уже самая первая деталь получится идеальной.

Удобство использования и эргономичность
Многочисленные возможности оснащения делают работу более приятной, безопасной и производительной.

Простое управление
Управление через сенсорный экран TruBend выполняется столь же просто и интуитивно, как на планшетном компьютере.

Автоматическая смена инструмента

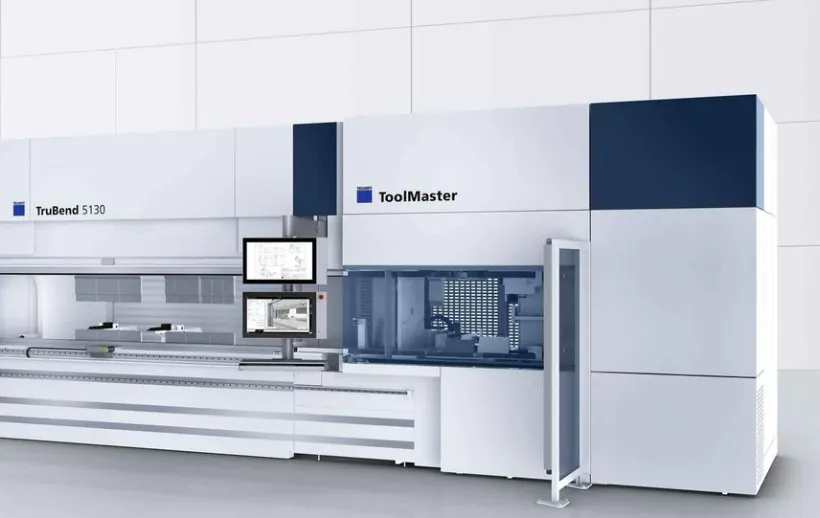

Автоматический сменник инструмента ToolMaster берет на себя все процессы оснащения.

Универсальность благодаря 6-осевому заднему упору
6-осевой задний упор обеспечивает максимальную свободу использования.

1. Энергоэффективность
Функция On Demand Servo Drive работает не только чрезвычайно энергоэффективно и тихо, но и очень быстро — до 220 мм/с.

2. Смещение нижнего инструмента
Смещение нижнего инструмента позволяет эффективно выполнять специальные виды работ, например фальцевание.

3. Оптимальное освещение за счет светодиодов
Дополнительные светодиоды обеспечивают оптимальную освещенность, а также предотвращают выделение тепла, мешающее оператору.

4. Система измерения углов ACB Wireless
Удобная в управлении система ACB (Automatically Controlled Bending) Wireless измеряет и корректирует угол с помощью ощупывающих дисков, встроенных в верхний инструмент. Система автоматически распознает положение сенсоров, при этом связь между инструментом и системой управления осуществляется беспроводным способом.

5. Система измерения углов ACB Laser
ACB Laser — это бесконтактная оптическая система измерения углов. Лазер проецирует линию на лист, а камера определяет угол. Для этого два блока измерения автоматически подводятся к нужной позиции.

6. Вспомогательные устройства гибки
Практичное вспомогательное устройство гибки оказывает неоценимую помощь при работе с углами до 30°, включая автоматическую установку высоты. Оно особенно удобно при гибке тяжелых или больших по размеру деталей. Они укладываются по выбору на синтетический материал, щетки или ролики.

7. Thickness Controlled Bending (TCB)
Колебания толщины листа теперь не проблема: датчики в станке распознают толщину листа, глубина погружения автоматически адаптируется.

8. MagicShoe
TRUMPF представляет эргономичную альтернативу механическому ножному переключателю. Устройство MagicShoe оснащено интеллектуальной системой сенсорных датчиков, активирующей ход простым движении ноги — вне зависимости от того, в каком месте перед станком находится оператор.

9. Беспроводной ножной переключатель
Практичность и простота эксплуатации: беспроводной ножной переключатель с сертификатом TÜV предоставляет свободу передвижений и уменьшает опасность спотыкания для оператора, при этом в качестве беспроводного соединения выступает устройство MagicShoe.

10. Дополнительный экран
Программируйте параллельно основному машинному времени и избавьтесь от бумаги на производстве: на дополнительном экране системы управления станком помимо шаблонов и чертежей, необходимых для программирования и производства, отображается и другая информация. Таким образом вы можете одновременно программировать и изготавливать детали непосредственно у управляемого станка.

11. Индикатор детали
Сделайте процесс закладки проще и одновременно сократите количество бракованных деталей: индикатор детали с камерой на экране дисплея показывает оператору станка, как он должен закладывать гнутую деталь.

12. Опорные консоли
Опорные консоли с плавной регулировкой по высоте облегчают обращение с деталями. Прочные консоли обладают высокой несущей способностью и поставляются с различными опорами.

13. Задние упоры
До шести CNC-управляемых осей заднего упора справятся практически с любой задачей.

14. Привод On Demand Servo Drive
Сервопривод On Demand Servo Drive снабжает станок TruBend необходимым количеством энергии. Он работает только в процессе гибки; в другое время гидросистема находится в состоянии останова и не потребляет энергию. Если балке пресса необходимо преодолеть большую глубину погружения пуансона, то он помогает ей, увеличивая рабочую скорость. Привод работает экономично, быстро и очень тихо.

15. TruTops Boost
Интеллектуальное программирование гибочных станков с помощью комплексного решения для трехмерного конструирования TruTops Boost. Высокая доля автоматизированных процессов позволяет сократить затратные по времени рутинные операции. Кроме того, вы можете воспользоваться преимуществами обширной технической документации, объединяющей в себе технический опыт компании TRUMPF.
