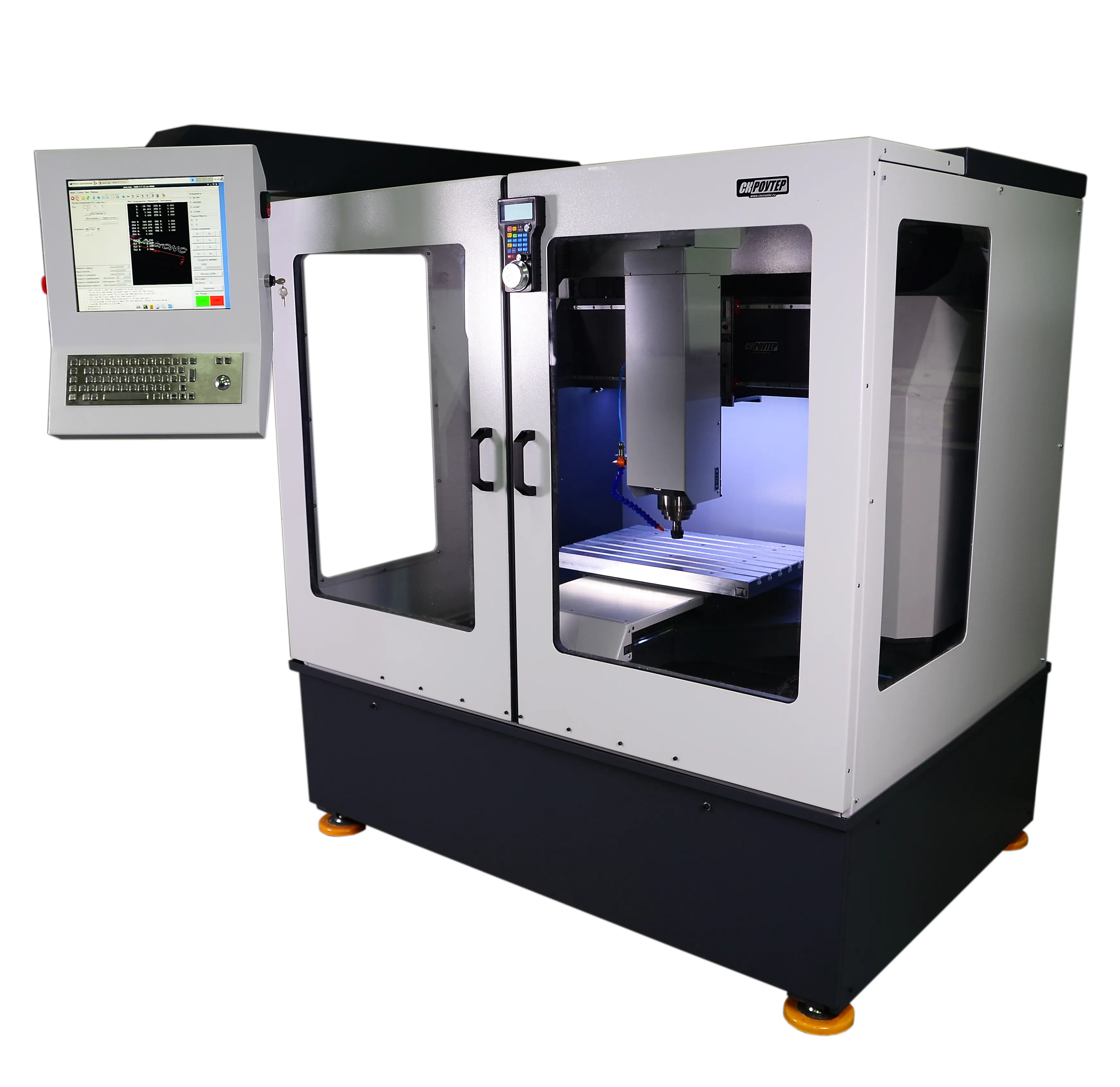

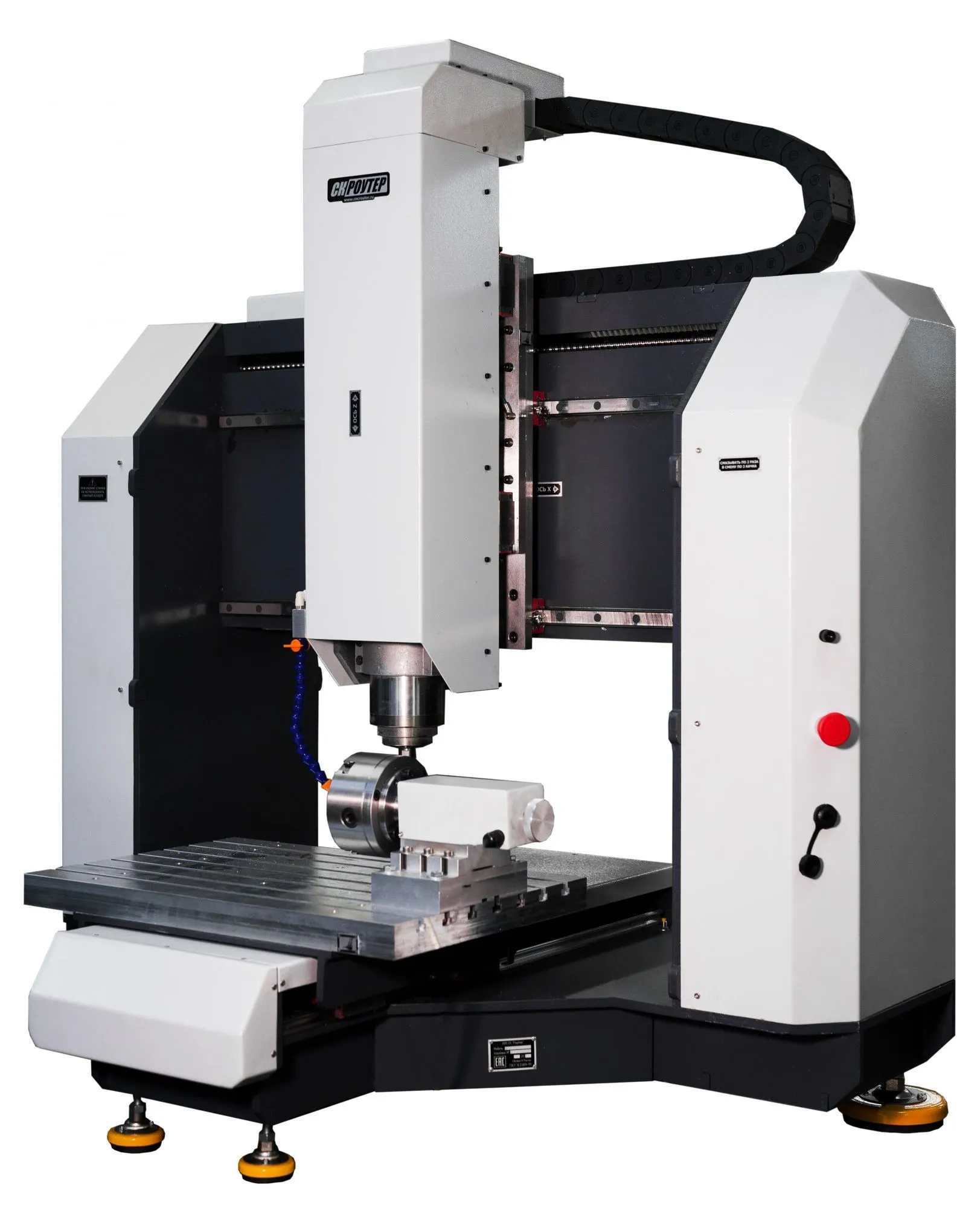

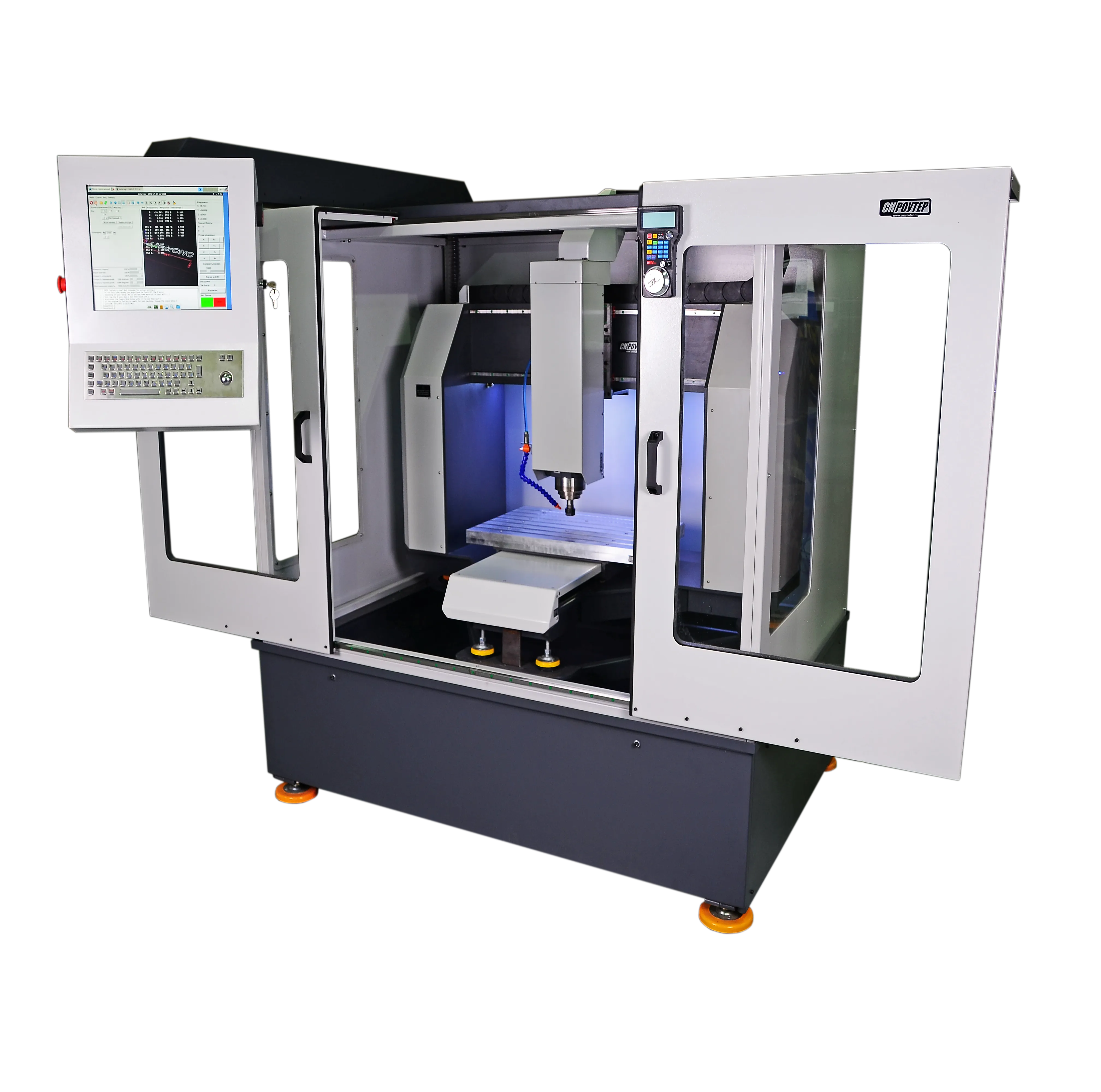

Фрезерный станок с ЧПУ Роутер 6040

Фрезерный трех-/четырехосевой станок с ЧПУ Роутер 6040 предназначен для обработки материалов твердостью до 63 HRC. На оборудовании можно выполнять фрезерную обработку сложных деталей, поверхностей, пуансонов, точной механики, клише, пресс-форм, профилировочных роликов, мастер-моделей, накатных плашек, волоков, дыропробивных матриц, вырубных и просечных штампов со сложной конфигурацией рабочих частей.

Конструктив и жесткая станина станка исполнены по ГОСТ 12.2.009-099 из материала Ст3/Ст20 толщиной до 20.0 мм, выполнен отжиг, виброснятие напряжений. Посадочные на станине изготовлены строганием, фрезерованием и шлифованием «за один установ», также произведена очистка, грунтовка и покраска порошковой краской.

Нагрузка на стол: до 245 кг
Направляющие рельсы: Hiwin HGR25
ШВП X-привод: Винт TBI SCR 2510 TBI/гайка SFU 2510 С7 TBI
ШВП Y-привод: Винт TBI SCR 2510 TBI/гайка SFU 2510 С7 TBI
ШВП Z-привод: Винт TBI SCR 2510 TBI/гайка SFU 2510 С7 TBI

Примеры фрезерования на станке Роутер 6040:

• №1 на станке Роутер 6040 при изготовлении пресс-формы сложной конфигурации: черновая по материалу Д16Т, фреза трехзаходная, твердосплав d: 16 мм., обороты 15.500, подача 550 мм/мин, съем 16 мм за проход.
• №2 на станке Роутер 6040 (шпиндель/мотор 14 Nm) при изготовлении двухместной пресс-формы сложной конфигурации: черновая по материалу Ст 40Х, фреза трехзаходная, твердосплав с напылением, d: 12 мм., обороты 450 об/мин, подача 250 мм/мин, съем 0.75 мм за проход.

Дополнительные опции: шпиндели, поворотные оси, СОЖ и верстаки, стойки ЧПУ и энкодеры, датчики/камеры, ШВП и смазка, ПО и услуги.

Видеобзор модели от производителя:
