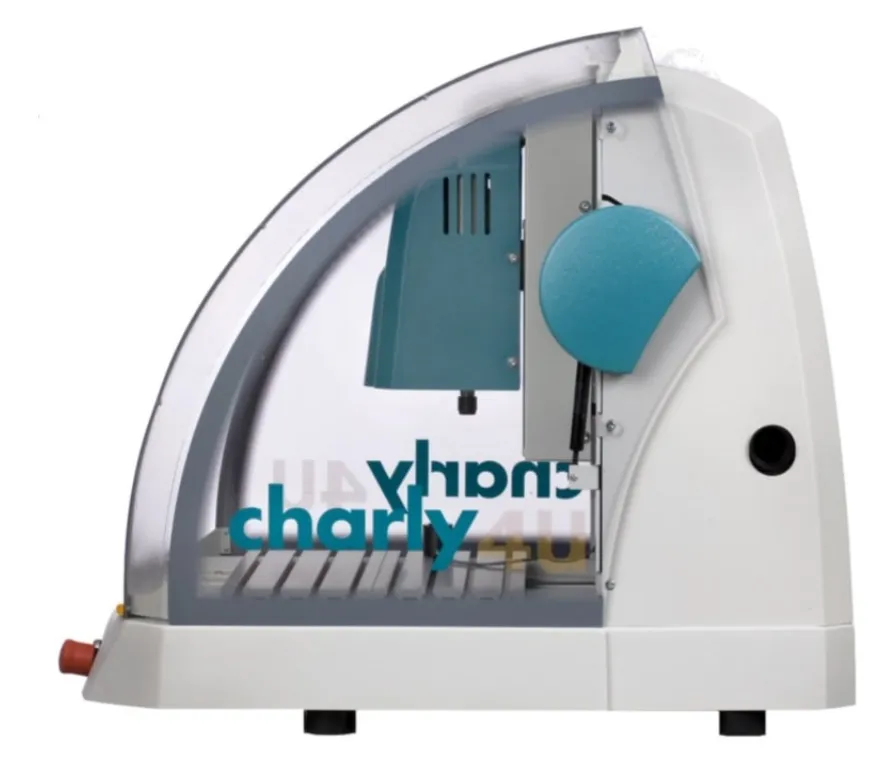

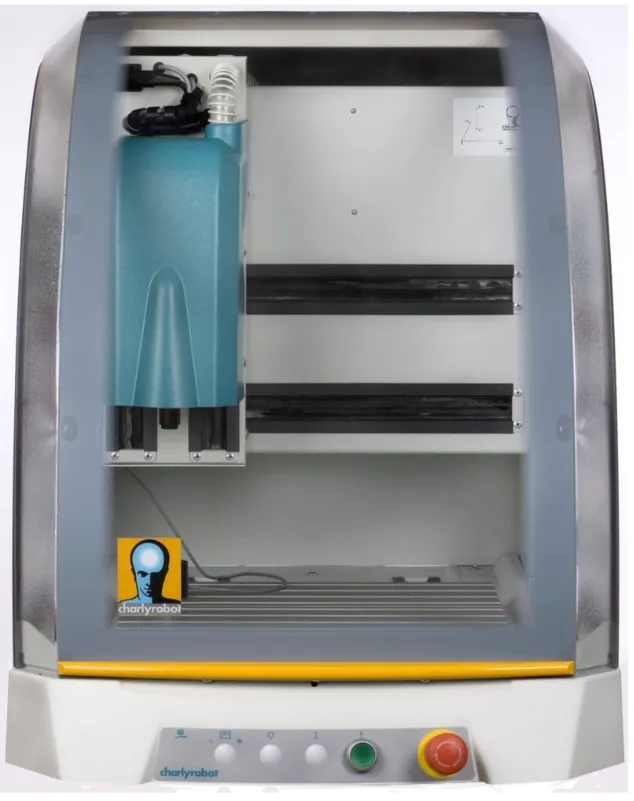

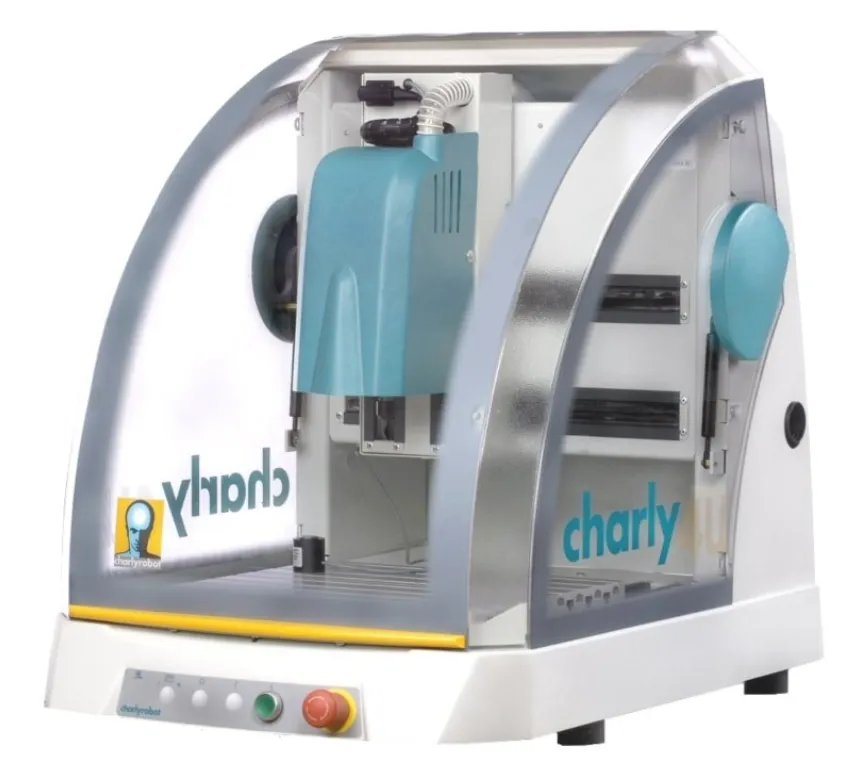

Фрезерно-гравировальный станок Charly 4U 800W PACK c функцией 3D печати

• Размер рабочего поля: 310х220x160мм
• Мощность шпинделя: 800 Вт
• Количество осей: 3

Charly 4U самый компактный из серии станков Charly Robot, при размере рабочего поля формата А4 (310х220мм), габаритные размеры этого станка позволяют разместить и использовать его на обычном рабочем столе. Уникальная комплектация серии Charly 4U предусматривает наличие 3D принтера для печати из ABS пластика.

3D печать

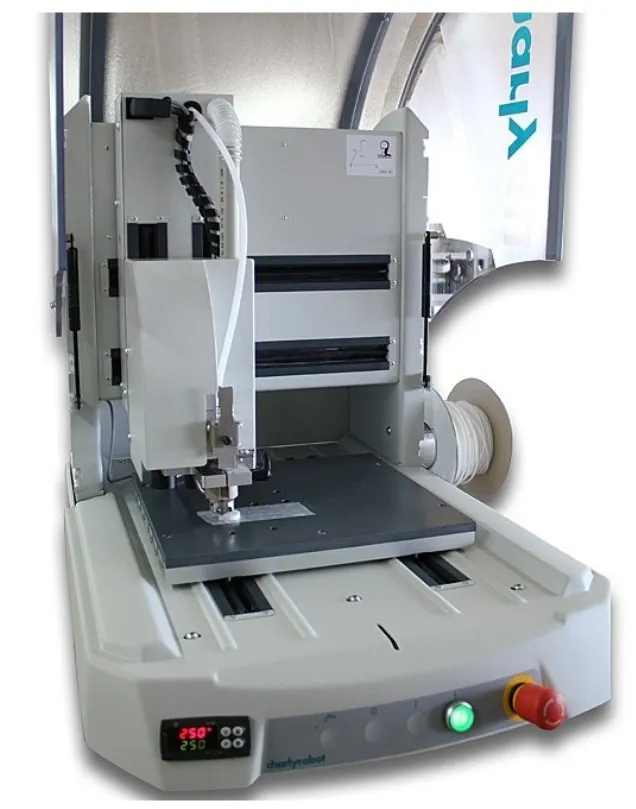

Комплектация Charly 4U 800W + 3D print PACK оснащена экструдером для 3D печати ABS пластиком.

Печатающая головка установленная на Charly 4U работает по технологии FDM (fused deposition modeling) - метод послойной укладки расплавленной нити. Технология FDM - технология использующая промышленные термопластики стойкие к высоким температурам, механическим нагрузками и воздействию химических реагентов, что позволяет получать прототипы, которые не просто передают общий вид изделия, но и не уступают в прочности деталям полученным методами фрезерования. Таким образом используя Charly 4U в качестве 3D принтера можно получать не только прототипы, но и полнофункциональные пластиковые изделия.

Базовая комплектация Charly 4U оснащается шпинделем мощностью 800 Вт и частотой вращения от 10'000 до 24'000 об/мин. Базовый шпиндель является наиболее универсальным и позволяет выполнять широкий спектр задач от гравировки мелких элементов до фрезерных работ.

Отличительные черты станка Charly 4U

• Обзор рабочего поля (области обработки) 180˚
• Кнопка аварийной остановки на передней панели станка
• Функция возобновления работы с места неожиданного прерывания. Возобновление работы с последней обработанной строки(команды). Эта функция применяется при незапланированном отключении электричества или в случае, когда неожиданно ломается инструмент
• Функция прогрева шпинделя для выхода в рабочие параметры, перед началом основной работы
• Базовая комплектация предусматривает наличие датчика измерения вылета инструмента
• Визуализация процесса обработки – программа управления имеет возможность произвести симуляцию пути обработки без реальной обработки. При необходимости процесс визуализации может быть запущен одновременно с реальной обработкой
• Визуализация размещения заготовки относительно абсолютного положения
• Позиционирование – программа управления позволяет производить позиционирование на детали с разной дискретностью, данная дискретность может быть установлена от непрерывного режима перемещения до 0.01 мм
• Программа управления позволяет производить корректировку режима резания в реальном времени. Корректировка может быть произведена 2 параметров – изменение линейной скорости перемещения и скорости вращения шпинделя

Технические характеристики:

• Ход по оси X, мм: 310
• Ход по оси Y, мм: 220
• Ход по оси Z, мм: 160
• Размер стола, мм: 375х220
• Архитектура: Конструкция портального типа. Перемещение стола вдоль оси Y
• Станина: Стальная сварная конструкция
• Расстояние между колоннами, мм: 450
• Вертикальный просвет: 115 мм
• Расстояние от стола до торца шпинделя (HF 1,1 KW): 165 мм
• Ускоренные перемещения: 100 мм/с
• Макс. рабочая подача: 100 мм/с
• Разрешение: 0,003 мм
• Повторяемость: 0,02 мм
• Ширина (с крышкой): 620 мм
• Глубина (с крышкой): 850 мм
• Высота (с крышкой): 730 мм
• Масса: 81 кг
