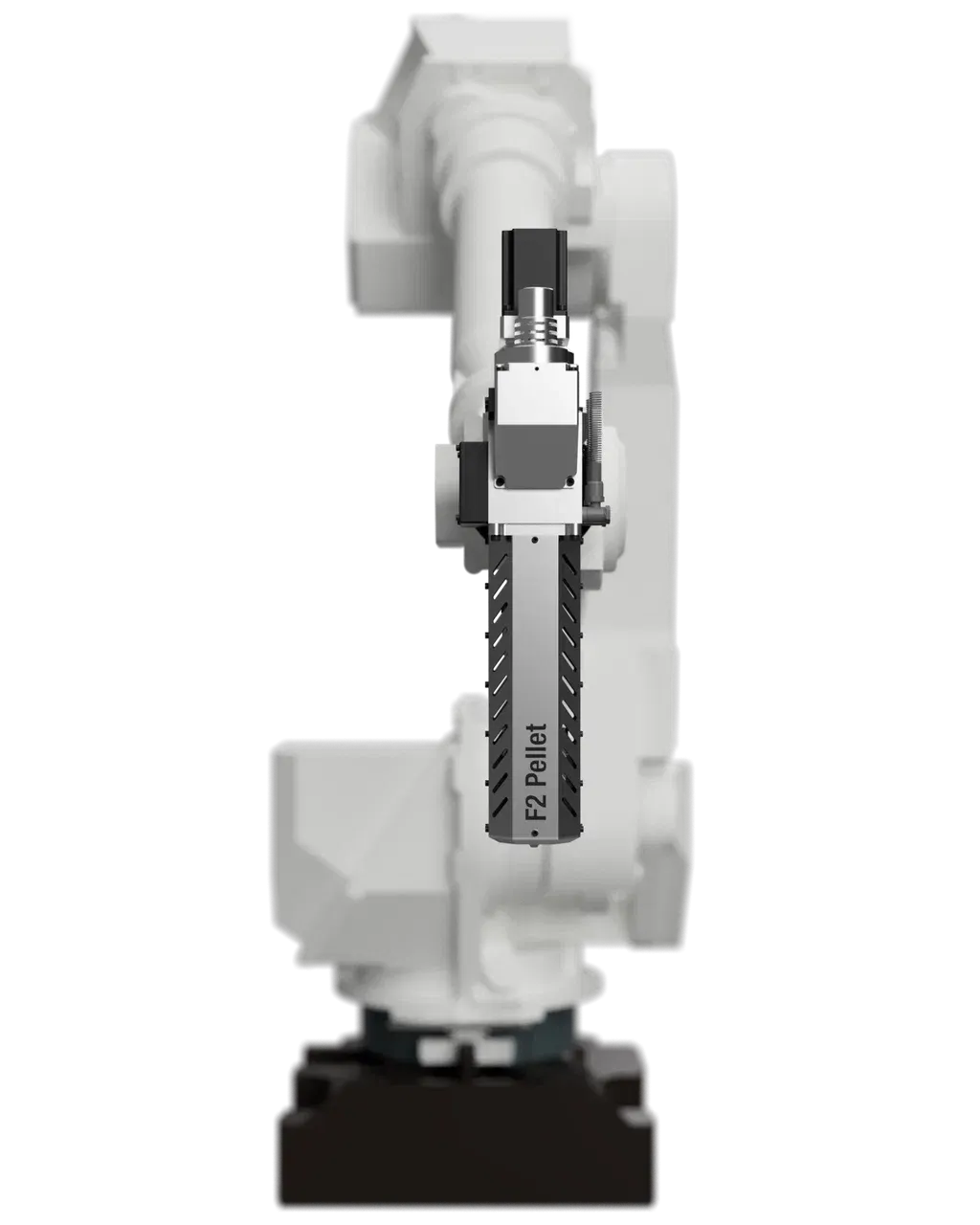

Роботизированная система 3D-печати гранулами F2 Pellet

Высокопроизводительная пеллетная (гранульная) система 3D-печати термопластами на основе промышленного манипулятора (FANUC, KUKA, Kawasaki или российского робота EidosRobotics) и шнекового экструдера F2 Pellet (нагрев до 400 C, производительность до 3 кг/ч). Технология трехзонного нагрева гранул внутри экструдера обеспечивает равномерную подачу материала и высокое качество получаемого изделия. Такой экструдер используется и в традиционных 3D принтерах, но именно в комбинации с роботизированным манипулятором он открывает бесконечные возможности для гибридного производства.

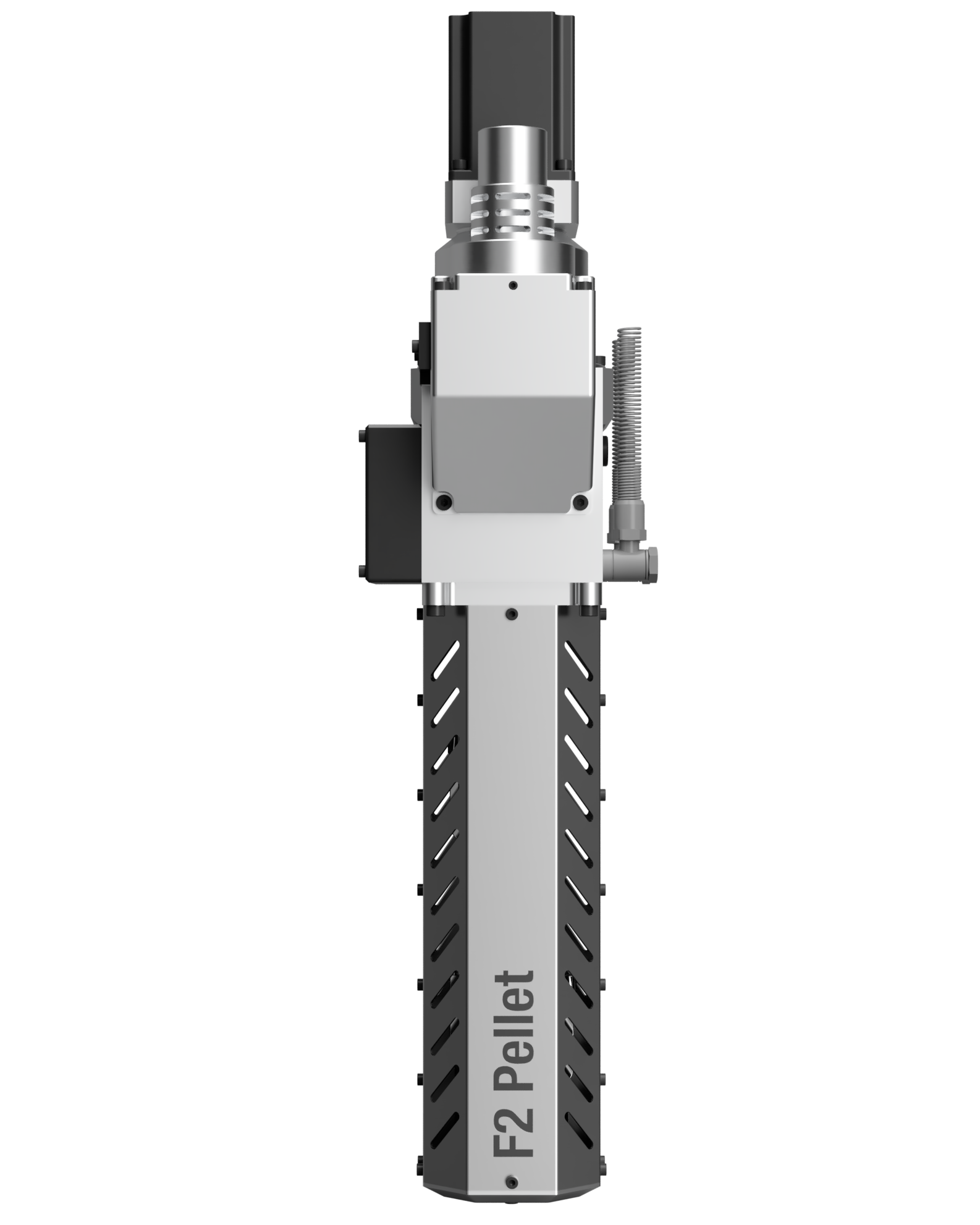

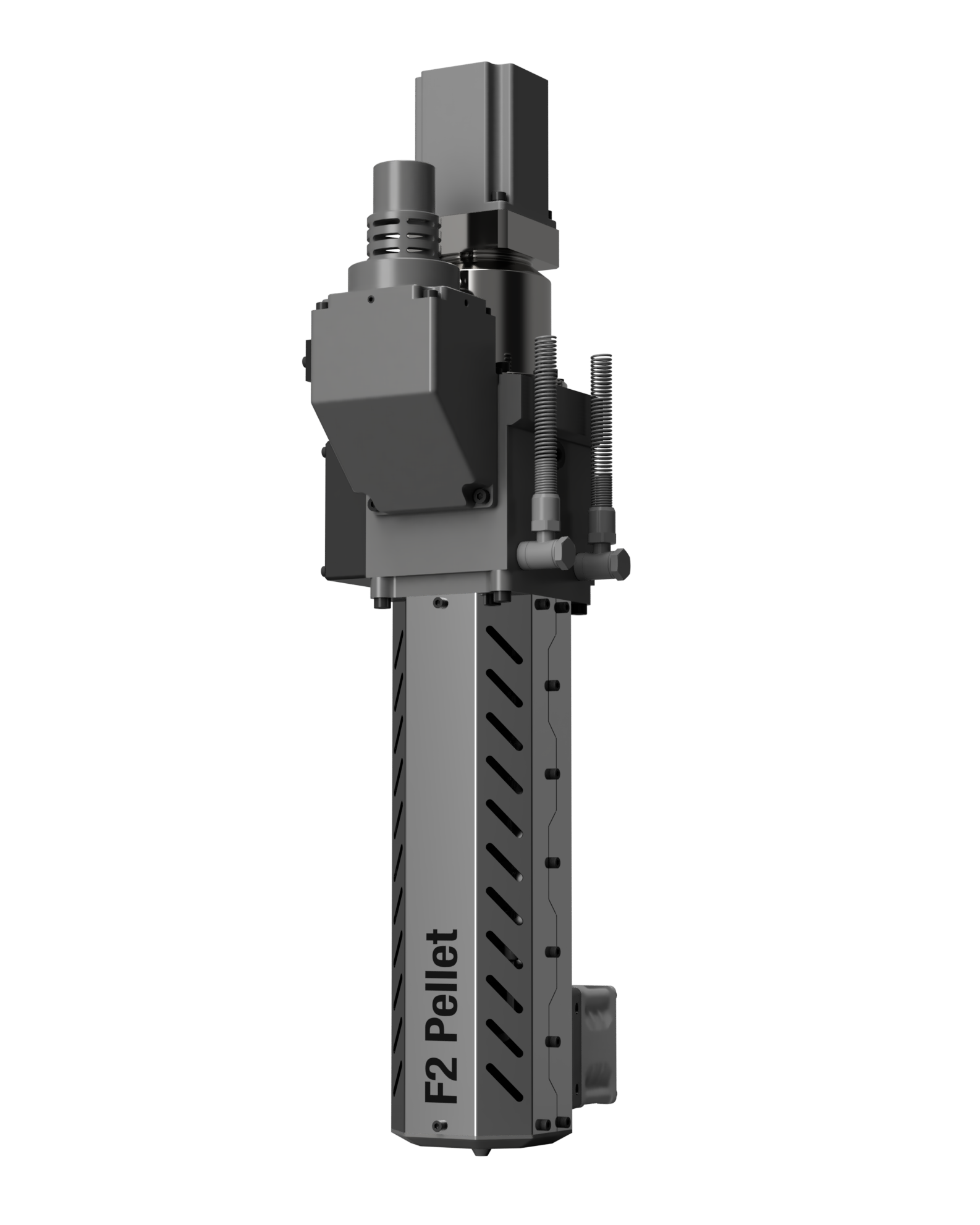

Шнековый экструдер F2 Pellet

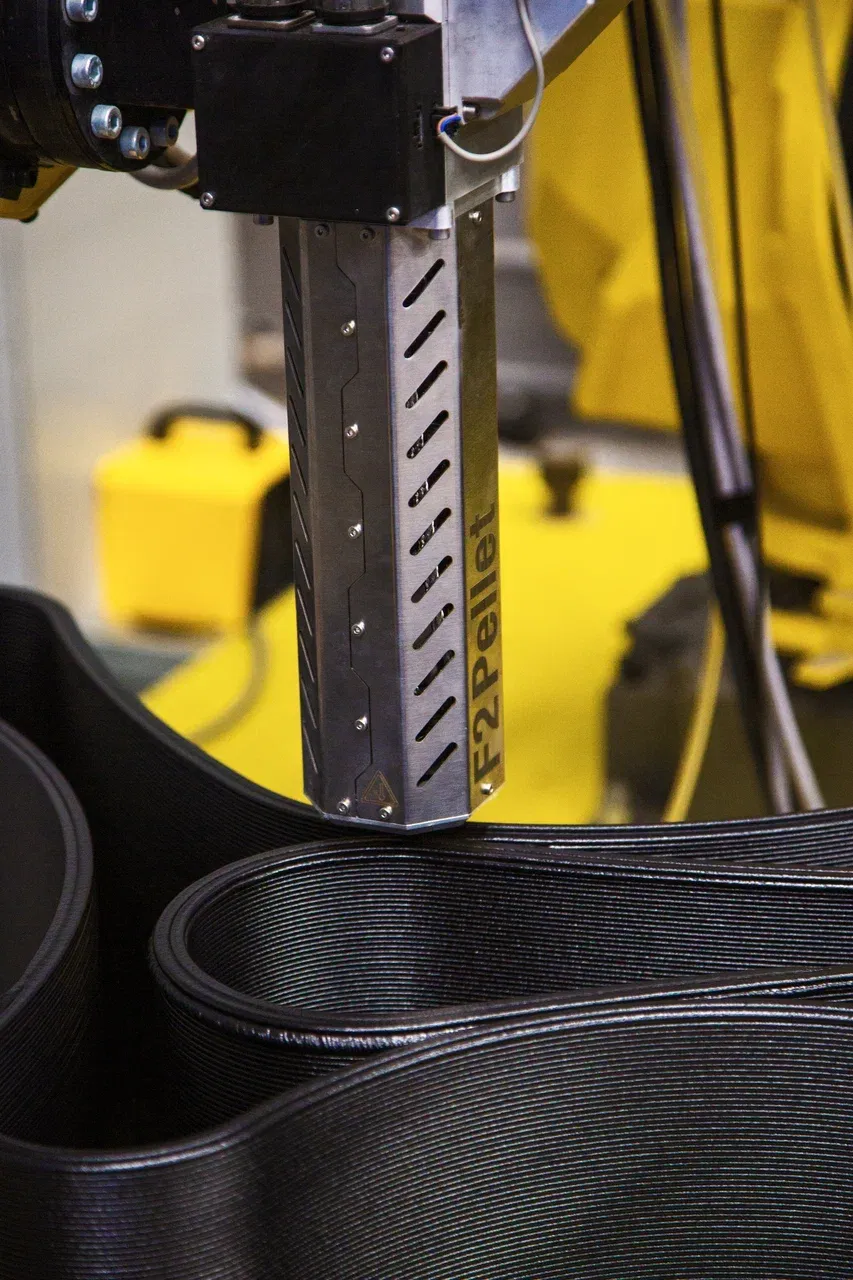

F2 Pellet – шнековый экструдер, разработанный компанией F2 innovations, работающий по технологии построения методом расплавления гранул (FGF - Fused Granular Fabrication). На выходе экструдера образуется пруток, который с требуемой скоростью укладывается на платформу по заданной траектории. Экструдер может быть интегрирован как с порталом, так и с роботизированной ячейкой: например, роботом производства FANUC, KUKA, Kawasaki или российским роботом EidosRobotics. Разработанное компанией F2 аппаратно-программное обеспечение позволяет быстро и удобно создавать управляющие программы для роботизированной ячейки.

Использование роботов с различной максимальной досягаемостью, дополнительных поворотно-наклонных позиционеров и линейных осей, не только практически стирает границы области построения модели, но и решает задачу внедрения FGFсистем в существующие производства, с их запросами и задачами. Компания F2 изготавливает подогреваемые платформы печати по индивидуальным размерам, в зависимости от размера роботизированной ячейки или портала: прямоугольную, квадратную, или секторную (вокруг робота), что позволяет выбрать оптимальную область построения.

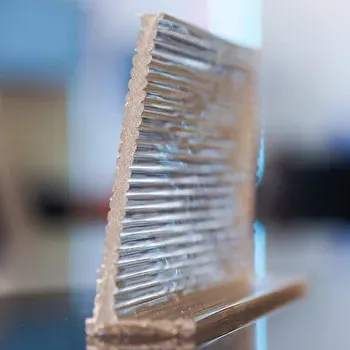

Гранулы намного дешевле классической филаментной нити, а полученные изделия отлично подвергаются постобработке – токарных работам, фрезеровке и др., что позволяет внедрить аддитивные технологии в производственную цепочку предприятия. Технология подходит для создания одноразовых пресс-форм, пуансонов, матриц для выкладки композитов, прототипирования, изготовления макетов и т.д.

Помимо ABS и других стандартных полимеров, таких, как PLA, HDPE,PE, PETG, шнековый экструдер может печатать инженерными, стекло- и угленаполненными пластиками: PP, PA, ABS+CF/GF, PC, позволяя подобрать оптимальный материал для деталей с различными требуемыми физико-механическими характеристиками, стойкостью к химическим воздействиям и другими свойствами. Более того, использование экструдером стандартных гранул в качестве материала открывает возможность печати вторсырьем в виде переработанного или повторно переработанного пластика, что отвечает современной экологической повестке.

Для печати сложными инженерными полимерами и композитами роботизированная ячейка может быть дополнена еще одной разработкой компании F2 - опцией нагрева рабочего объема, включающей в себя нагреваемую камеру печати, систему принудительной конвекции теплого воздуха, систему защиты мехатронных компонентов роботизированной ячейки. Нагрев рабочего объема до температур 80-100 градусов Цельсия позволяет значительно уменьшить температурные деформации полимеров при печати различными видами пластиков, а для высокотехнологичных инженерных полимеров – обеспечить их успешную печать.

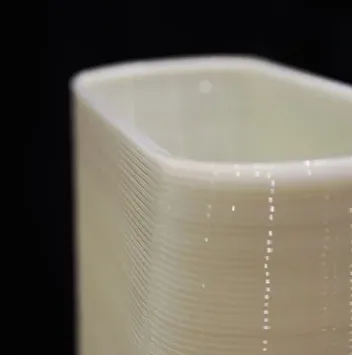

Кроме того, F2 Pellet оборудован технологией трехзонного нагрева экструдера, что обеспечивает равномерный прогрев материала, высокое качество смешивания, и оптимальные параметры выкладки материала, что влияет на итоговое качество получаемого изделия.

Технология отлично подходит для печати пресс-форм, пуансонов, матриц для выкладки композитов.

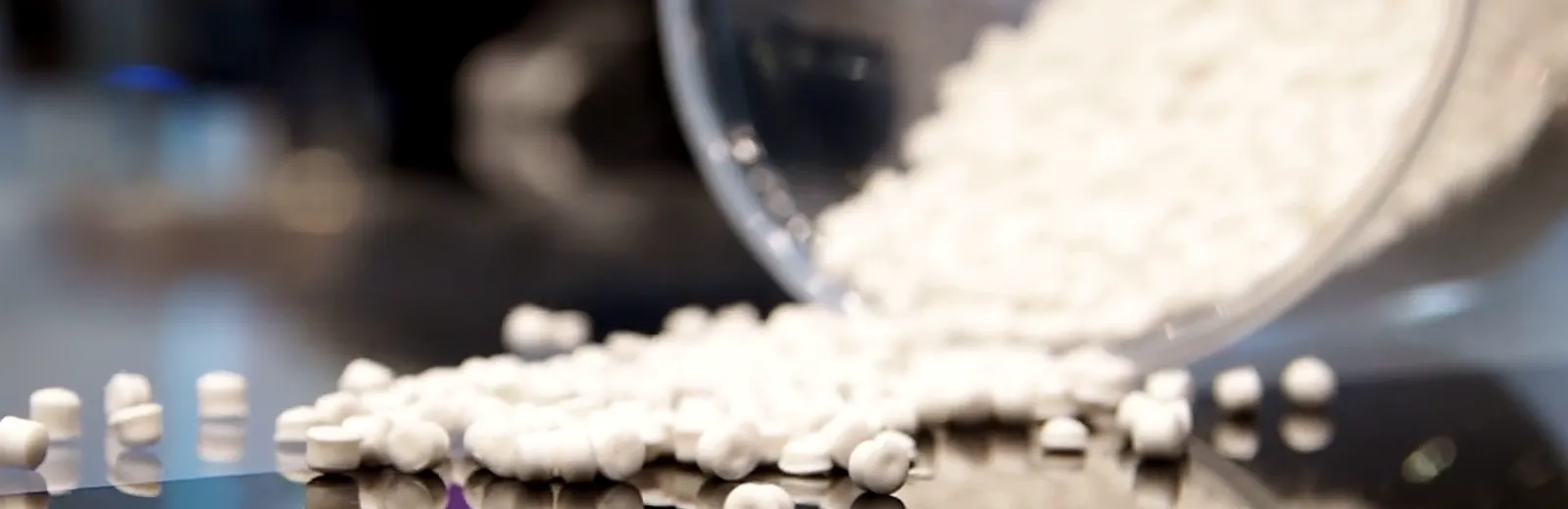

Кроме стандартных гранул для печати (ABS, PLA, PP, PE и др.), принтер позволяет печатать вторичным сырьем: переработанными пластиковыми гранулами PET, PP, ABS, ПНД, ПВД и др.

Гранулы намного дешевле пластика для 3D-печати в виде филамента, а полученные изделия отлично подвергаются постобработке — токарных работам, фрезеровке и др., что позволяет внедрить аддитивные технологии в производственную цепочку предприятия.

Для работы с тугоплавкими материалами, роботизированную ячейку возможно укомплектовать нагреваемой камерой и подогреваемым/вакуумным столом, которые изготавливаются по ТЗ заказчика.
