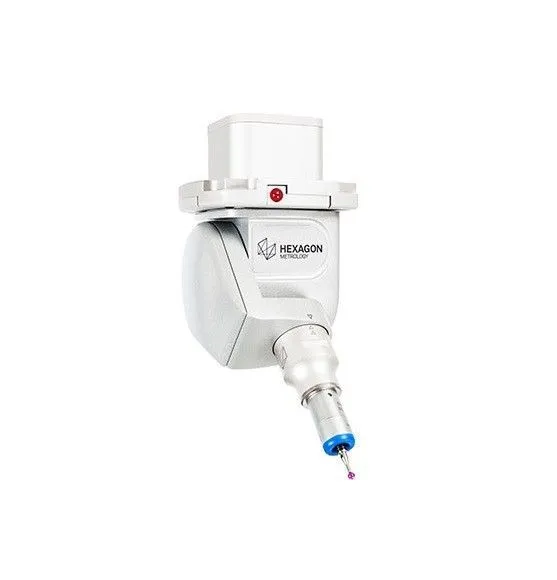

Автоматические измерительные головки 5° HH-A и HH-AS

Полностью автоматизированная высокоточная измерительная головка представляет собой универсальный компонент системы, который используется во всех многокоординатных измерительных машинах, как для моделирования, так и в процессах производства. Она может использоваться с удлинительными стержнями длиной до 300 мм.
Датчики могут подсоединяться к измерительной головке с помощью шарнирного соединения (HH-A-T5 и HH-AS-T5) или резьбового разъема M8 (HH-A-M5 и HH-AS-M5).
Измерительные головки могут градуироваться с шагом 5° и принимать 3024 уникальных положений.

Особенности и преимущества:

• 3024 повторяемых положений с инкрементом 5°
• Ось A +90° ... -105° Ось B ± 180°
• Высокая скорость работы - 90° за 2 секунды
• Большой момент - 0,6 Нм
• Максимальная длина удлинителя - 300 мм

HH-A-M5

• Совместим со всеми удлинителями и щупами с резьбой М8

HH-A-T5

• Полное соединение Multiwired TKJ
• Быстрая автоматическая смена щупа при использовании магазина HR-R

Технические характеристики:

	HH-AS6-T5 TKJ 5°	HH-AS6-M5 M8 5°	HH-AS8-T5 TKJ 5°	HH-AS8-M5 M8 5°	HH-AS-T5 TKJ 5°	HH-A-M5 M8 5°
Угол калибровки	5°
Ось А	+ 90°...115°
Ось В	+- 180°
Общее число положений	3024
Скорость вращения	90° за 2 с
Повторяемость позиционирования	0,5 мкм на 100 мм от центра поворота оси A
Максимальный рекомендуемый момент привода	0,6 Нм
Максимальная длина удлинителя	300 мм
Вес	874 r		938 r		780 r
Крепление головки	Крепление датчика		Непосредственное или с помощью плунжера 80 мм		Крепление хвостовика/фланца пригодно для использования с КИМ
Крепление датчика	TKJ (Multiwire)	Резьба M8 (2-заходная)	TKJ (2-заходная)	Резьба M8 (многозаходная)	TKJ (многозаходная)	Резьба M8 (2-заходная)
Блок управления головкой	HH-C-V2.0 / HH-CA-V2.0 (с автоматическим устройством смены щупов HR-R)
