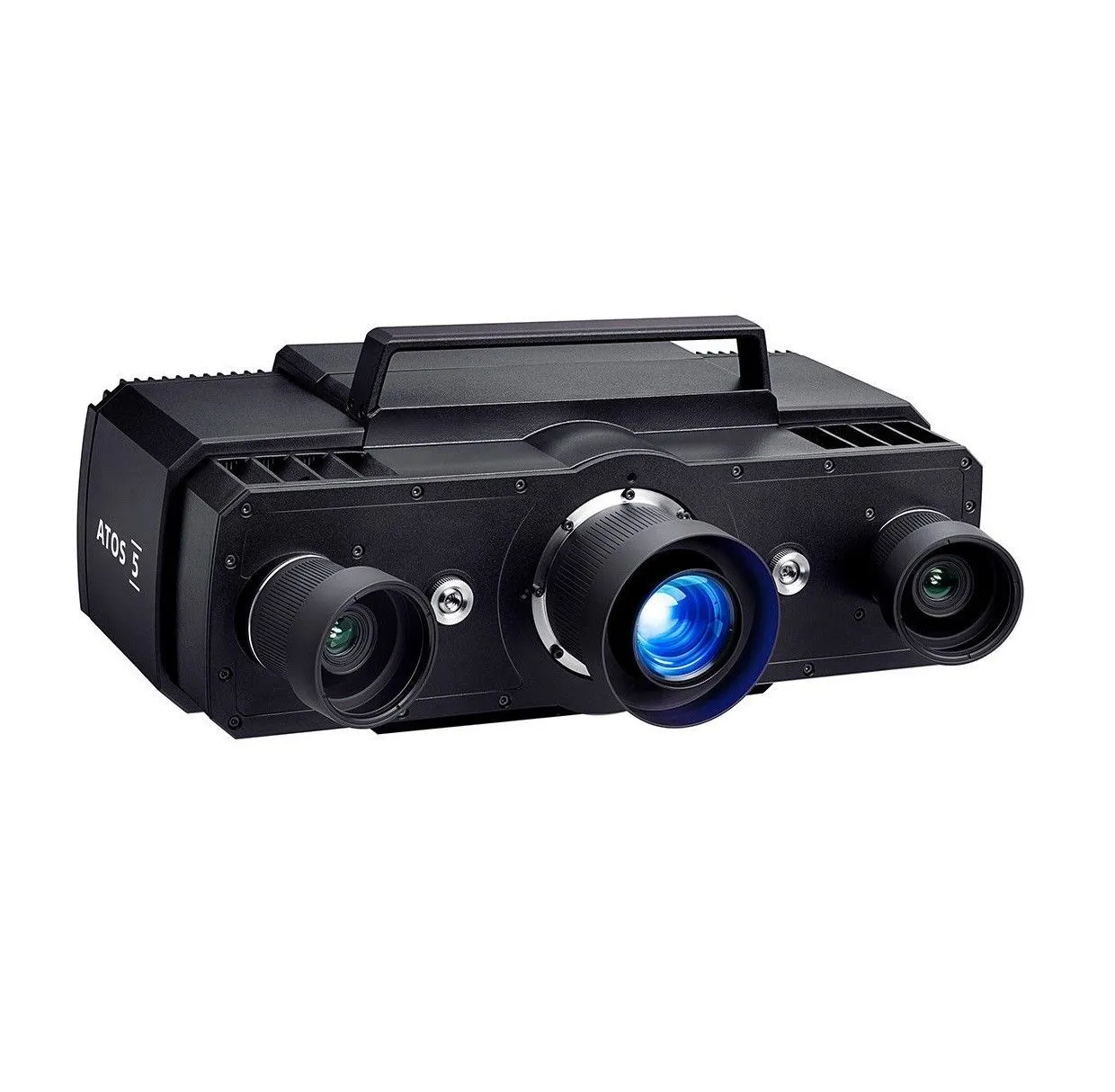

ATOS 5 – оптическая трехмерная координатно-измерительная машина для промышленного применения. Измерительные системы GOM гарантируют точность полученных размеров при работе с листовым металлом, литыми и пластиковыми изделиями в автомобильной, аэрокосмической и радиоэлектронной промышленности.

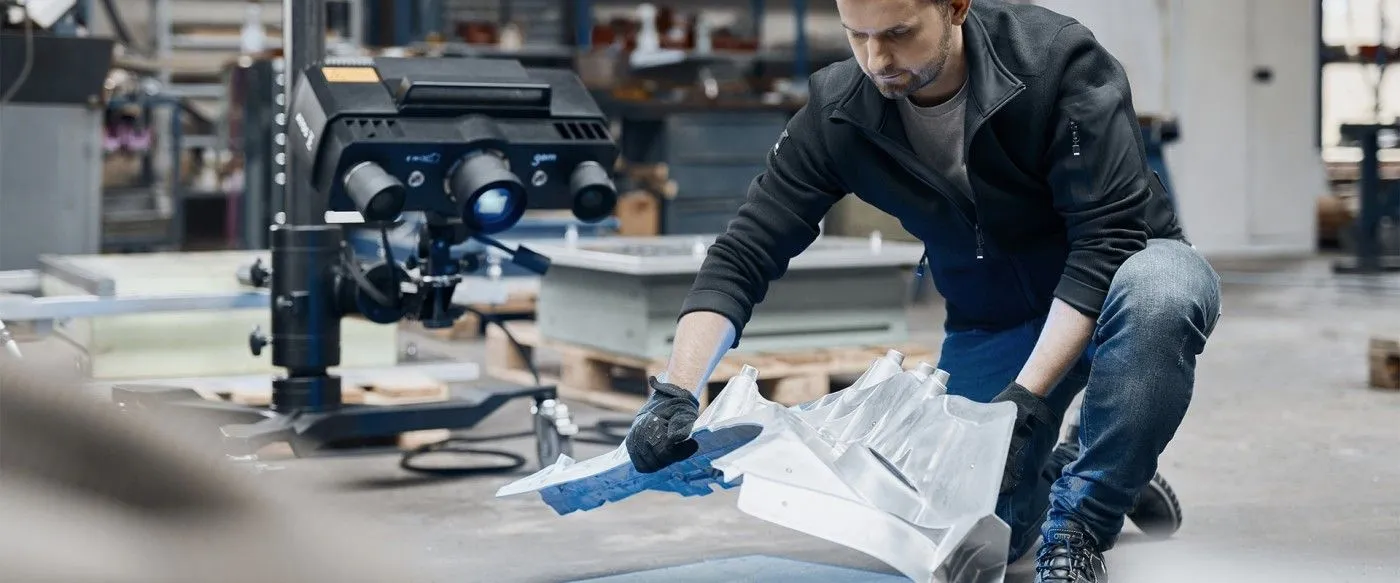

Система позволяет проводить измерения в условиях производства прямо на месте: в цехе или лаборатории. Надежность оборудования, скорость измерений и компенсация температурных колебаний – залог качества получаемых данных даже в сложных внешних условиях.

ATOS 5 и ATOS 5Х – высокоскоростные измерительные системы с высочайшим качеством данных для оптимизации и проектироваиня производственных процессов. Производительность систем ATOS 5 и ATOS 5X очень впечатляет, особенно при измерении глянцевых поверхностей, тонких структур и кромок. Технологии ATOS значительно сокращают количество отдельных сканов и ускоряют процедуру измерения в целом.

Эквалайзер синего света;
Некогерентный однородный беззернистый свет;
Низкий уровень шумов;
Полный охват сложной геометрии;
Высокая детализация и разрешение;
Проецирование очень мелких полос на единицу площади;
Яркий светодиодный источник;
Быстрая обработка данных;
Передача по оптоволоконной линии с коннекторами промышленного исполнения;
Экранирование;
Устойчивость к окружающим электромагнитным полям;
Высокая пропускная способность данных;
Длина кабелей до 30м;
Умная связь между датчиками;
Активный мониторинг температуры.

Простой в использовании

Наилучшее сочетание комплектующих и ПО позволяют легко интегрировать 3D метрологию в производство. Промышленное исполнение корпуса защищает начинку от пыли и брызг. Система в целом обеспечивает быструю передачу данных без потерь и искажений.

Высокая скорость

Быстрые камеры и большое количество света обеспечивают короткое время экспозиции на любых поверхностях. 0,2 с на скан и 100 кадров /с, ATOS 5 представляет собой высокоскоростную систему 3D сканирования обеспечивающую высочайшую точность.

Компрессор лазерного излучения

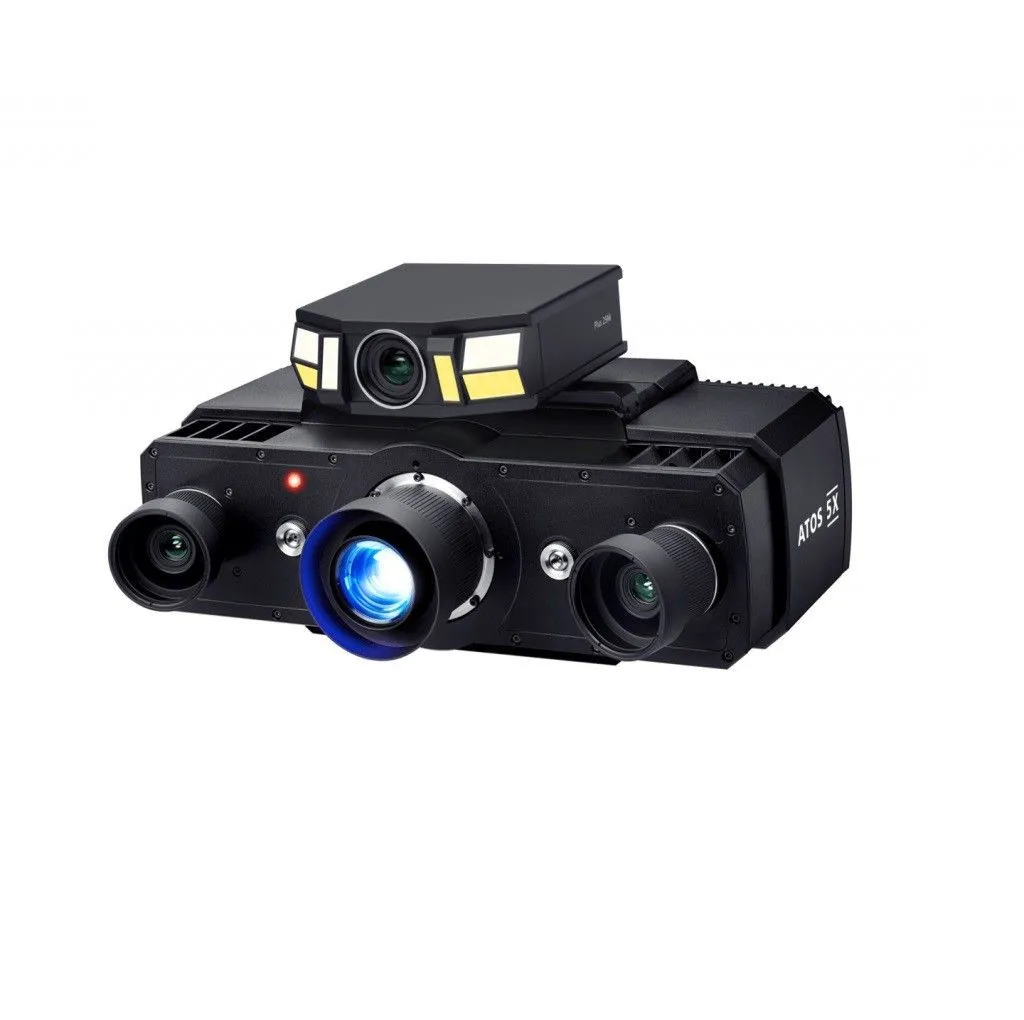

Источник света в ATOS 5X улучшен компрессором лазерного излучения, который связывает множество лазерных элементов для получения сверхъяркого пучка. Свет на выходе в восемь раз ярче устойчив к окружающему и позволяет измерять области до 1000 мм с чрезвычайно коротким временем экспозиции. Это уменьшает количество необходимых сканирований, упрощает подготовку к измерениям и сокращает время.

Безопасность рабочего процесса

ATOS 5 обеспечивает сохранность полученных данных через оптоволоконные линии передачи и активное интеллектуальное взаимодействие датчиков, в совокупности представляя систему с самодиагностикой.

Технология Trimple Scan

Технология позволяет качественно измерять отражающие поверхности и объекты с углублениями. Данные записываются с двух камер, распложенных под определенным углом и камерой слева. В результате получаются полностью отсканированные поверхности без пробелом или беспорядочных точек.

Система стереокамер

Точные трехмерные координаты фиксируются системой стереокамер, используя принцип триангуляции в сочетании с технологией проецирования полос.

Высокая скорость измерения

За доли секунд за один скан захватывается до 12 млн точек. Это возможно благодаря эквалайзеру синего цветаю В результате данные измерений характеризуются высокой детализацией и повторяемостью, что позволяет измерять очень мелкие компоненты.

Гарантированное качество полученных данных

Системы ATOS оснащены системой диагностики. ПО постоянно считывает информацию с датчиков, контролирую процесс калибровки, температуру, движение объекта, вибрацию для обеспечения качества измерений.

	ATOS 5 (12M)	ATOS 5 (8M)	ATOS 5X
Источник света	LED	LED	LED
Класс лазера	—	—	2 / 3B *
Область измерения [мм²]	170 × 140 — 1000 × 800	170 × 140 — 1000 × 800	320 × 250 — 1000 × 800
Рабочее расстояние [мм]	880	880	880
Количество точек за скан	12 миллионов	8 миллионов	12 миллионов
Габариты сенсора [мм]	~ 550 × 320 × 200	~ 550 × 320 × 200	~ 550 × 320 × 200
Рабочие температуры	от + 5 °C до + 35 °C, без конденсата

* в соответствии со стандартом IEC 60825-1: в 2014 году классифицирован как лазер класса 2 для автоматического использования и как лазер класса 3B для ручного использования (безопасное расстояние без защитных очков> 700 мм).
