3D сканер ZG HyperScan Plus

Ручное лазерное оборудование ZG HyperScan Plus, оснащенное системой оптического отслеживания, предлагает большую область сканирования и высокое качество. Система ZG-Track и несколько режимов работы, включая стандартный и высокое разрешение, делают этот 3D сканер идеальным для сканирования объектов разных размеров, от мелких до крупногабаритных.

HyperScan Plus – оптическая сканирующая система, состоящая из двух компонентов:

• Оптического трекера ZG-Track

• Портативного сканера

В состав системы также входит контактный беспроводной щуп ZG-Probe.

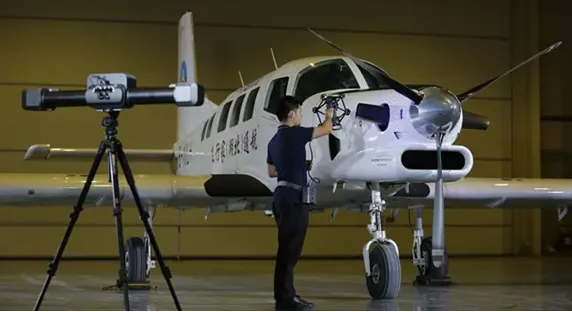

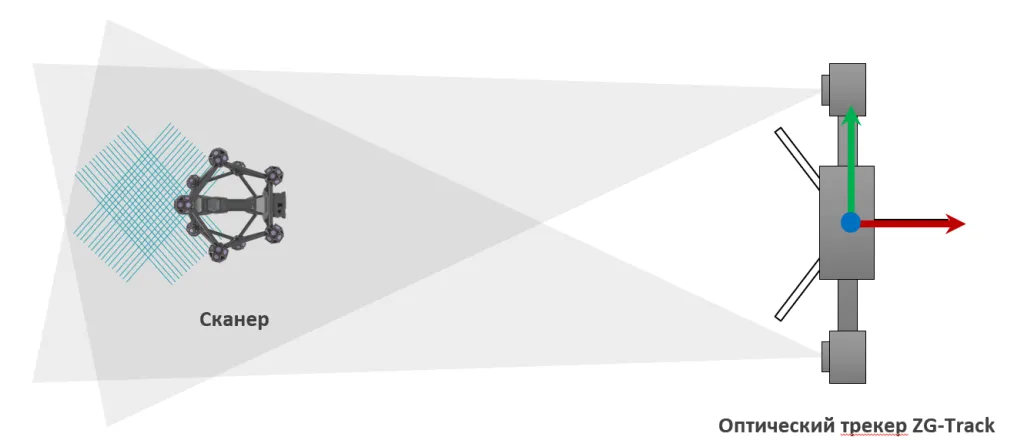

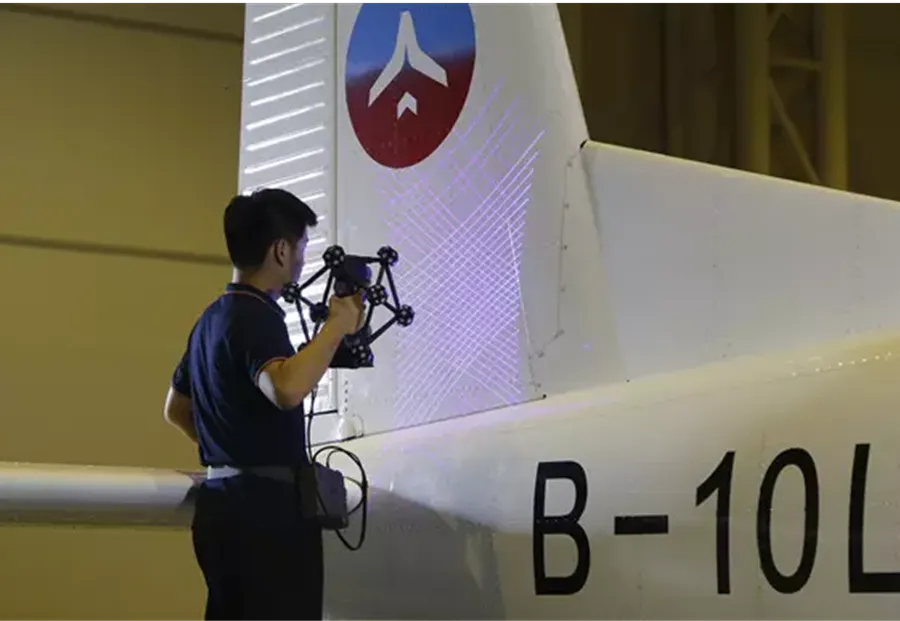

Система не требует размещения меток на поверхности объектов. Положение сканера в пространстве определяется при помощи оптического трекера ZG-Track и жесткой конструкции с метками вокруг сканера.

Особенности:

Благодаря динамическому позиционированию в режиме реального времени, система может функционировать независимо от стабильного основания. Мгновенная смена точки стояния оптического трекера происходит с помощью небольшой группы связующих меток. Беспроводной модуль WiFi обеспечивает связь между сканером, оптическим трекером и компьютером, а компактные аккумуляторные батареи обеспечивают питание. Система может работать беспрерывно до 3 часов без подзарядки.

Технология сканирования методом оптической фототриангуляции включает проецирование на поверхность объекта 34 линий синего лазера. Положение этих линий на поверхности определяется двумя камерами сканера. Благодаря использованию синего лазера, сканер адаптируется к различным типам поверхностей, включая блестящие и матово-черные, без необходимости их предварительной подготовки. Скорость сканирования составляет до 2 100 000 измерений в секунду, а зона сканирования достигает размеров 600х550 мм.

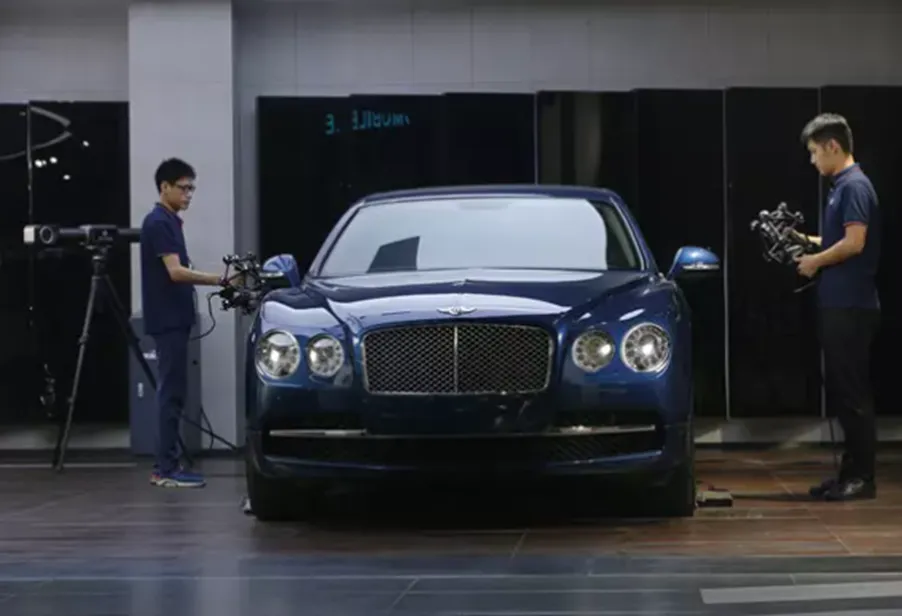

HyperScan DX-B позволяет сканировать в гибридном режиме. Помимо работы в паре с оптическим трекером, сканер может работать без трекера с использованием меток, располагаемых на поверхности объекта, быстро переключаясь между двумя режимами работы. Система может масштабироваться. Возможна одновременная работа в одном проекте с несколькими сканерами и оптическими трекерами.

Три режима сканирования:

• Стандартный режим сканирования с 34 линиями синего лазера

• Режим одиночной линии для сканирования труднодоступных зон (различных углублений, отверстий)

• Режим повышенной детализации с 7 дополнительными линиями. Предназначен для сканирования отдельных элементов с более высокой детализацией (кромки, мелкие элементы и др).

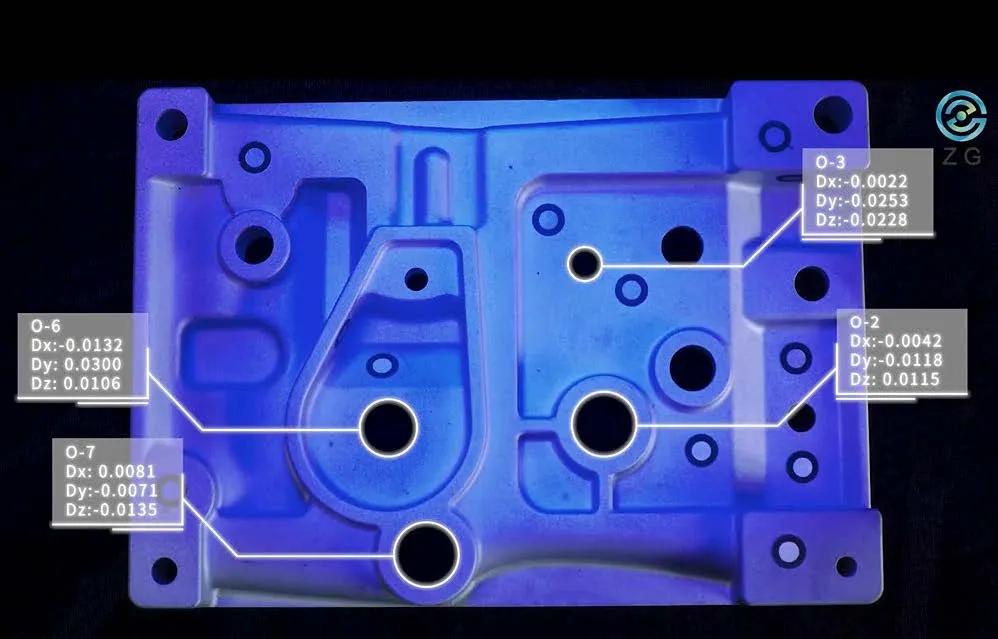

С помощью инновационной технологии можно быстро определить положение центра и кромки отверстий различной формы, таких как слоты и окружности.

Программное обеспечение ZGScan software обеспечивает контроль над процессом сканирования. Возможности программы включают калибровку системы, регулировку параметров сканирования (таких как разрешение и экспозиция), управление процессом сканирования, создание высококачественных полигональных моделей на основе сканирования, предварительную обработку модели и экспорт ее в специализированное программное обеспечение.

Технические характеристики:

	HyperScan Plus	HyperScan DX-B
Скорость измерений	2 900 000 измерений в секунду (стандартный режим) 1 200 000 измерений в секунду (режим высокого разрешения)	2 200 000 измерений в секунду (стандартный режим) 1 200 000 измерений в секунду (режим высокого разрешения)
Зона сканирования	600 х 550 мм	550 х 500 мм
Источник света	34 синие лазерные линии + 1 доп. линия + 7 параллельных лазерных линий	26 синих лазерных линий + 1 доп. линия + 7 параллельных лазерных линий
Класс лазера	Класс 2 (безопасный для глаз)
Разрешение	До 0,02 мм
Точность	До 0,025 мм
Cистема самопозиционирования (с трекером)
Объемная точность в объеме 9,6 м3 (3,5 м)	0,060 мм	0,064 мм
Объемная точность в объеме 17,6 м3 (4,2 м)	0,075 мм	0,078 мм
Объемная точность (с системой фотограмметрии PhotoShot)	0,044 + 0,015 мм/м	0,044 + 0,015 мм/м
Cистема самопозиционирования за счет маркеров (без трекера)
Объемная точность в режиме сканирования	0,02 + 0,03 мм/м	0,02 + 0,035 мм/м
Объемная точность (с PhotoShot) в режиме сканирования	0,02 + 0,015 мм/м	0,02 + 0,015 мм/м
Объемная точность в режиме мгновенного измерения отверстий	0,03 + 0,03 мм/м	0,03 + 0,035 мм/м
Объемная точность (с Photoshot) в режиме мгновенного измерения отверстий	0,03 + 0,015 мм/м	0,03 + 0,015 мм/м
Расстояние до объекта	350 мм
Глубина резкости	400 мм
Беспроводной аккумуляторный модуль	Поддержка 3D-сканера и трекера
Диапазон размеров деталей (рекомендуемый)	0,1 ~ 8 м
Вес сканирующего модуля	1,5 кг
Подключение	USB 3.0
Рабочая температура	–20 ~ 40 °C
Допустимая влажность (без конденсата)	10% – 90%
Форматы экспорта данных	.stl, .ply, .obj, .txt, .xyz, .asc. и др. (настраивается)
Встроенное ПО	ZG Scanning Software
Совместимое ПО	PointShape, 3D Systems (Geomagic Solutions), InnovMetric Software (PolyWorks), Dassault Systemes (CATIA V5, SolidWorks), PTC (Pro/ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX, Solid Edge) и др.
Гарантия	1 год
