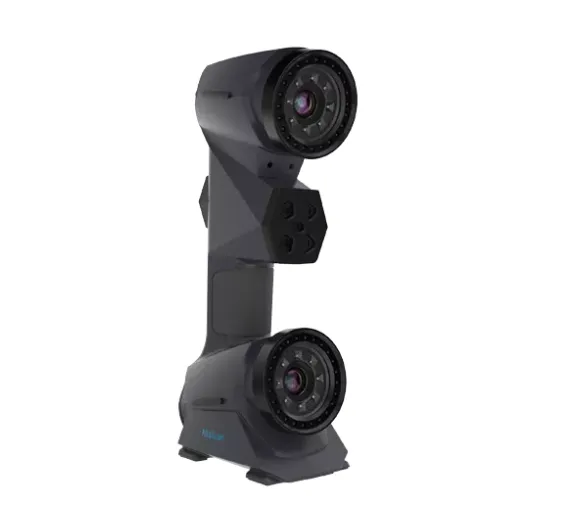

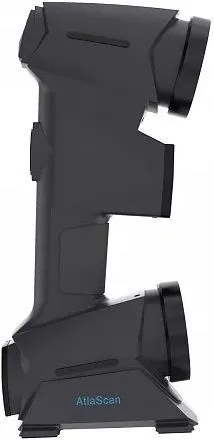

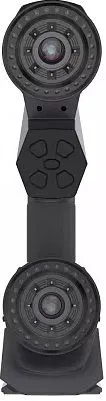

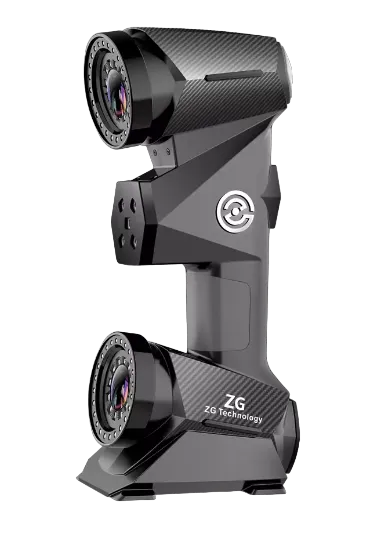

3D-сканер ZG AtlaScan

Основываясь на всех достоинствах существующих аналогов на рынке, сканер Atlascan выделяется своей великолепной особенностью: производитель серьезно обновил аппаратные и программные характеристики сканера, что привело к расширению диапазона и повышению скорости сканирования. Это неизбежно повлияло на всю эффективность процесса сканирования. Точность и разрешение сканера Atlascan также значительно улучшились, а функция адаптации лазера под сканируемый материал помогает пользователям в кратчайшие сроки и с высочайшим качеством выполнять различные сложные сценарии использования.

Особенности:

1. Высокая эффективность сканирования

• Скорость сканирования до 3 000 000 измерений/с;

• Требуется на 50% меньше маркеров, чем при использовании сканера предыдущего поколения.

2. Феноменальная адаптивность

Умные режимы HDR для сканирования одновременно черного и белого цветов.

3. Мощная функция измерения

• Уникальная функция захвата отверстий;

• Измерение отверстий инновационными утилитами в ПО ZGScan Software.

4. Ультра-детализация

• Разрешение сетки до 0,01 мм;

• Оптимизация детализации в режиме реального времени.

Для сканирования необходимо размещение меток вблизи или на поверхности объекта с плотностью 10-15 см. Площадь сканирования не имеет ограничений. Чтобы сканировать большие объекты, AtlaScan предлагает режим предварительного определения положения меток, что повышает точность сканирования. Для достижения максимальной точности сканирования крупных объектов можно использовать опциональную независимую фотограмметрическую систему, которая предварительно определяет положение всех меток с высокой точностью.

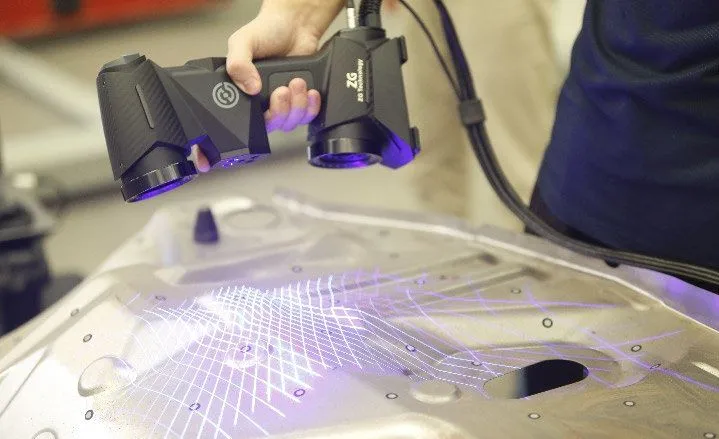

При сканировании используется метод оптической фототриангуляции. Сканер проецирует на поверхность объекта 26 линий синего лазера, положение которых на поверхности объекта определяется при помощи двух камер. Благодаря технологии с использованием синего лазера достигается широкая адаптивность к типу поверхности, что позволяет сканировать блестящие и матово черные поверхности без предварительной их подготовки. 26 линий позволяет сканировать со скоростью до 3 000 000 измерений/сек, зона сканирования при этом достигает 600х550 мм.

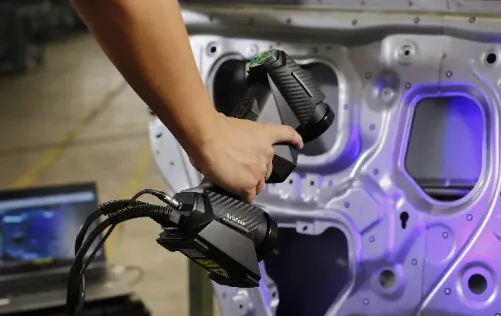

AtlaScan поддерживает технологию автоматического распознавания кромок и центров различных отверстий.

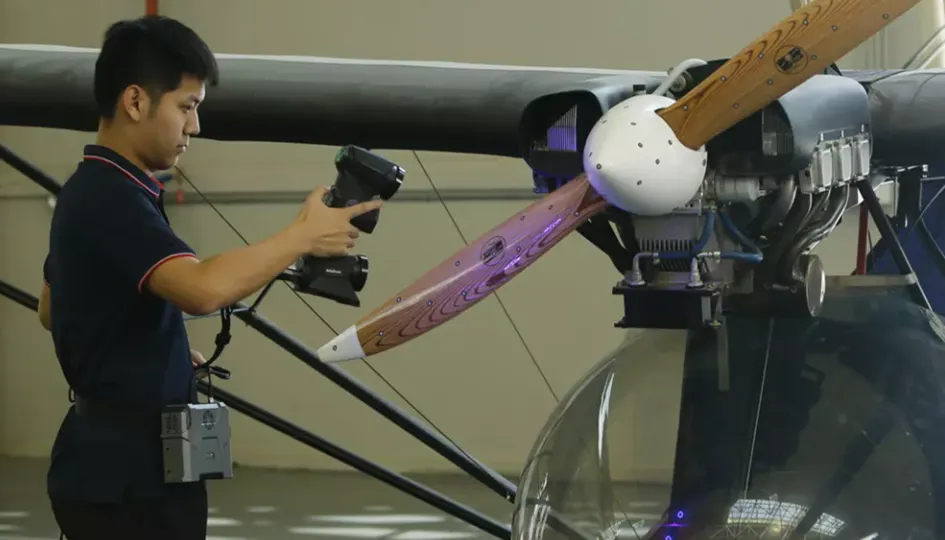

При помощи WiFi роутера осуществляется передача данных, а внешняя аккумуляторная батарея, закрепленная на поясе оператора, позволяет осуществить питание сканера. Это обеспечивает полностью автономную работу со сканером дополнительного модуля ZG FreeBox.

В программном обеспечении ZGScan software осуществляется управление процессом сканирования. При помощи этой программы можно производить калибровку системы, настраивать параметры сканирования, такие как разрешение и экспозиция, а также управлять самим процессом сканирования. Кроме того, программа позволяет создавать высококачественные полигональные модели на основе результатов сканирования, проводить предварительную постобработку модели и экспортировать ее в специализированное программное обеспечение.

Три режима сканирования:

Видеообзор модели:
