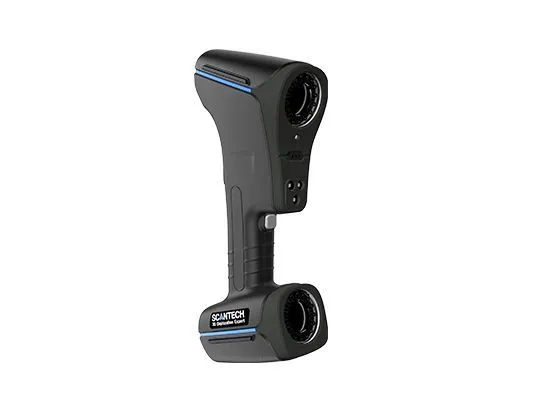

3D сканер ScanTech AXE-B11

3D-сканер AXE-B11 открывает новые возможности трехмерного измерения без дополнительного устройства.

11 пересекающихся синих лазеров значительно увеличивают скорость измерений до 1 300 000 измерений/с. А одиночная голубая лазерная линия может быстро получать 3D-данные глубоких отверстий и недоступных положений сложных объектов.

Встроенная функция фотограмметрии может сканировать крупномасштабные объекты со сверхвысокой точностью индивидуально (объемная точность до 0,020 мм/м и точность до 0,020 мм).

Точное измерение

Встроенная фотограмметрическая система повышает объемную точность до 0,020 мм/м и точность до 0,020 мм. AXE-B11 предлагает профессиональное 3D-сканирование больших объемов без дополнительного устройства.

Суперэффективность

Сверхбыстрая скорость облегчает процесс измерения больших объемов на 1 300 000 измерений/с, экономя большое количество рабочего времени и трудозатрат.

При площади сканирования 550 мм × 600 мм для завершения сканирования требуется лишь очень мало маркеров.

Режим двойного сканирования

Благодаря 11 пересеченным синим лазерам + 1 дополнительной синей лазерной линии, AXE-B11 поддерживает высокоэффективный режим для крупномасштабного сканирования и однострочный режим сканирования отвечает специальным требованиям, таким как проверка глубины отверстия и мертвого угла.

Техническая спецификация

Тип	AXE-B11
Программное обеспечение	11 синих лазерных крестов (+1 дополнительная синяя лазерная линия)
Сканирование глубоких отверстий	Поддержка
Точность	До 0,020 мм
Скорость измерения	До 1,300,000 измерений/с
Область сканирования	До 550 mm × 600 mm
Область сканирования (фотограмметрия)	2500 mm × 3000 mm
Лазерный класс	КЛАСС Ⅱ (безопасный для глаз)
Разрешение	0.025 mm
объёмная точность (без дополнительного оборудования)(2)	работать в одиночку	0.020mm+0.035mm/m
	использовать 1 m ссылки	0.020mm+0.020mm/m
	использовать MSCAN – L15	0.020mm+0.012mm/m
Расстояние отстоя	300 mm
Глубина резкости	500 mm
Глубина резкости	2500 mm
Форматы вывода	.stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc ou personnalisé
Диапазон рабочих температур	-10℃ – 40℃
Режим интерфейса	USB 3.0
Патенты	CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN206905709U, CN107202554B, US20200225030A1, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2, EP3392831A4

(1) Сертификация лаборатории по ISO 17025: оценивать свойства по погрешности детектирования (PS) размеров в соответствии со стандартом VDI/VDE 2634 часть 3 и нормами JJF 1951.
(2) Сертификация лаборатории по ISO 17025: оценивать свойства по погрешности измерения (SD) расстояния между центрами шара в соответствии со стандартом VDI/VDE 2634 часть 3 и нормами JJF 1951.

Строгие услуги по калибровке

SCANTECH обладает специальной калибровочной лабораторией, прошедшей сертификацию по ISO 17025, которая оказывает калибровочные услуги для сканеров её производства в порядке, соответствующем государственным / международным стандартам.

Комбинированные трехмерные сканеры серии AXE-B11 были проверены и калиброваны на основе технических норм JJF 1951 и стандартов VDI/VDE 2634, обладают сертификатом по точности, который может быть прослеживаемым и признанным на международном рынке.

Непрерывное стремление к качеству продукции

Измерительная лаборатория SCANTECH прилагает усилие на непрерывное улучшение нашей системы менеджмента и качества продукции, чтобы соответствовали стандартам ISO/IEC 17025. Мы обладаем квалифицированной специальной калибровочной группой и хорошо подготовленными инженерами, оказывающими местные услуги, хорошо знакомы с оборудованием, необходимым методом для точной калибровки, а также программного обеспечения, что обеспечивает надежность и высокое качество продукции.

Видеообзор модели:
