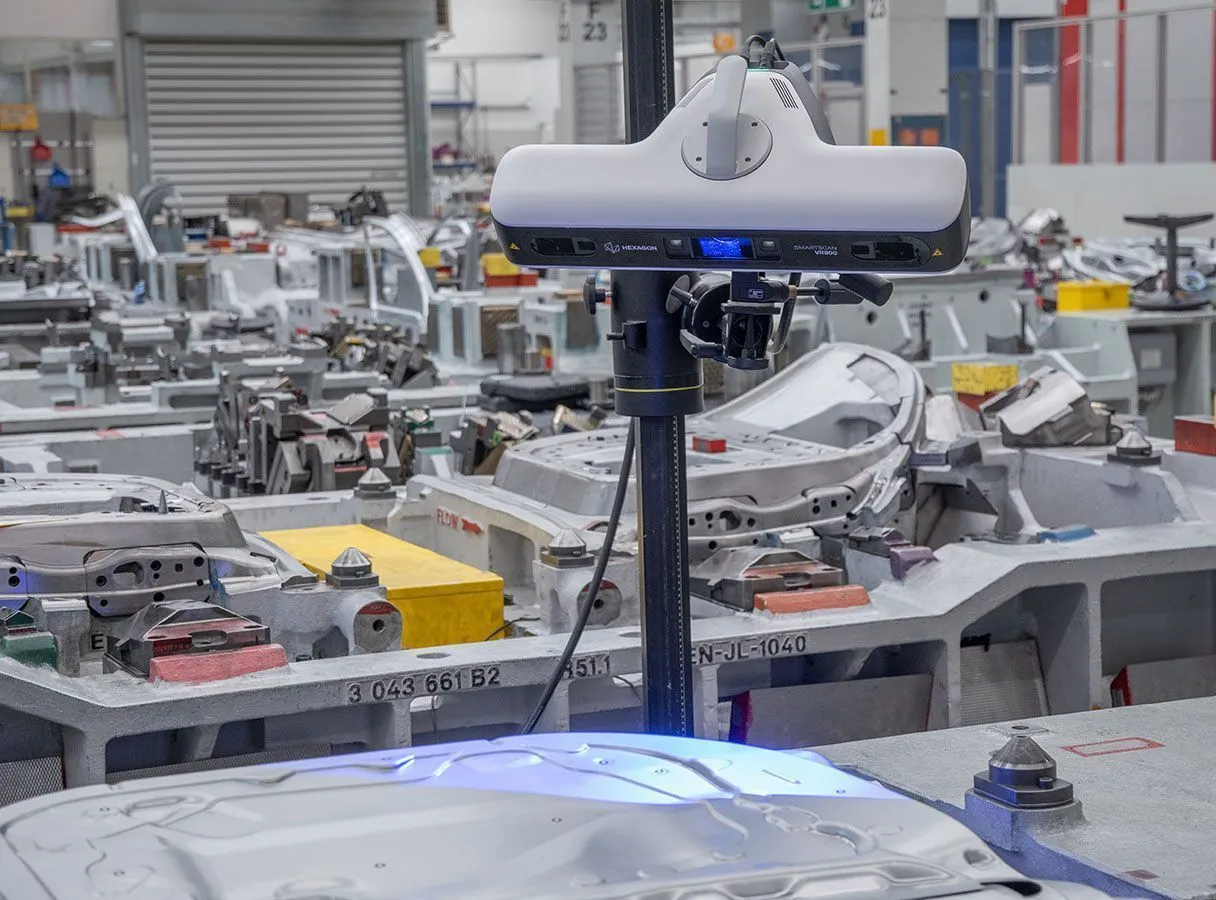

3D-сканер Hexagon SmartScan VR800

3D-сканер Hexagon SmartScan VR800 - первый в мире оптический 3D-сканер с моторизованным зум-объективом, который позволяет пользователям управлять разрешением данных и объемом измерений через программное обеспечение, что значительно повышает контроль качества и оптимизирует рабочие процессы. Новый подход к выравниванию после сканирования включает возможность объединения снимков с различным разрешением в рамках одного проекта, что делает процесс более эффективным.

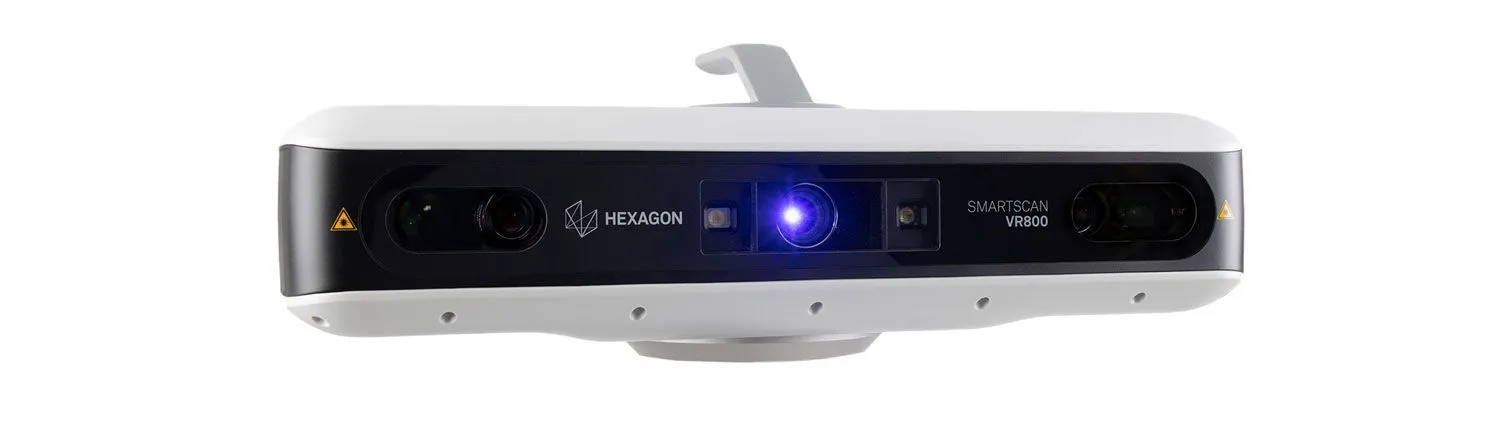

VR800 - это устройство с уникальной функцией изменения расширения и охвата, благодаря четырем отдельным камерам и проектору с механическим зумом. С помощью программного обеспечения можно выбрать уровень детализации и размер измеряемого объекта, а также всего за несколько секунд плавно регулировать их без необходимости замены оптики.

С помощью VR800 пользователь может точно определить, какие части объекта контроля имеют наибольшее значение, и сфокусировать сканирование с высоким разрешением исключительно на этих областях.

Для более эффективной работы с несколькими камерами используется функция Smart Snap VR800. Она позволяет одновременно собирать данные сканирования и ориентации с использованием всех четырех цифровых блоков камеры. Положения целей, размещенных за пределами области 3D-сканирования, фиксируются с помощью светодиодной вспышки и используются для ориентации данных 3D-сканирования, собираемых внутренней парой камер. Эта комбинация значительно сокращает количество требуемых объектов, увеличивает объем целевых измерений и в то же время ускоряет весь рабочий процесс сканирования.

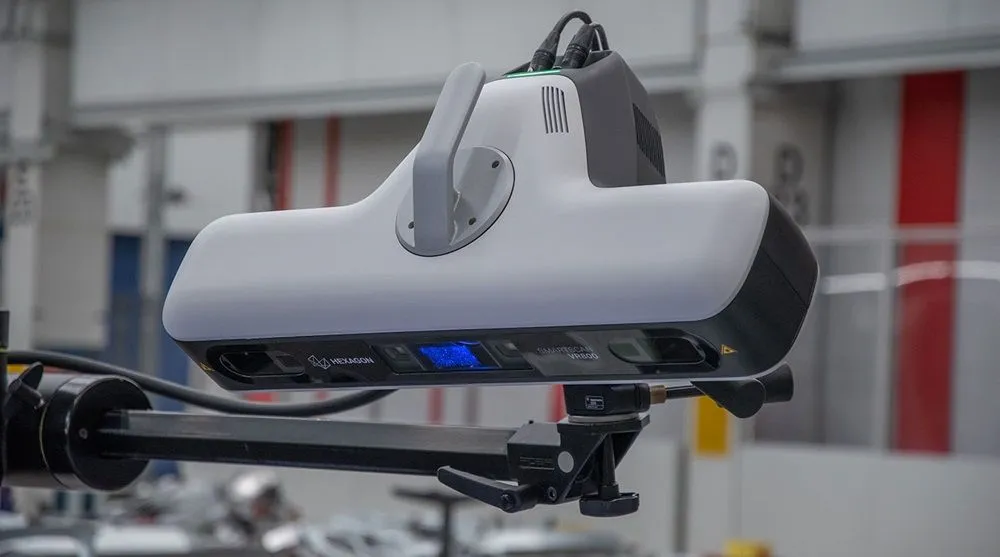

Функция интеллектуального разрешения VR800 позволяет пользователю изменять разрешение данных при сохранении постоянного объема измерений. Пользователь имеет возможность коммутировать между шестью различными настройками в программном обеспечении и объединять данные в рамках одного проекта. Для каждой пары камер доступны три варианта разрешения (5, 12 и 20 Мп), обеспечивающие широкий диапазон разрешений X, Y от 49 до 238 микрон.

Функция интеллектуального масштабирования VR800 позволяет пользователю регулировать громкость измерений и разрешение сканера, сохраняя при этом 5 миллионов точек данных для высокоскоростной обработки. Существует шесть вариантов измерения объема – по три для каждой пары камер. Диагональ самого большого сканера составляет 800 мм, самого маленького – 160 мм.

Особенности:

• Мультикамерная обработка позволяет получать данные измерений практически одновременно и фиксировать ориентацию детали с помощью Smart Snap, значительно сокращая объем данных и время обработки при объединении сканирований.


• Меняйте область измерения и разрешение каждой пары камер за считанные секунды благодаря механическому зуму цифрового проектора.

• Изготовленная на заказ рамка из углеродного волокна обеспечивает непревзойденную стабильность измерений и надежные результаты в цеховых условиях.

• Измените разрешение данных при постоянном объеме измерений с помощью функции Smart Resolution, чтобы получить больше деталей там, где это наиболее важно. Адаптируйте объем и разрешение измерений при сохранении 5 миллионов точек данных с помощью функции Smart Zoom, обеспечивающей высокоскоростную обработку данных.

• Компактная конструкция защищает оптику, а встроенный контроллер и удобная ручка позволяют легко изменять положение.

• SmartScan VR800 обеспечивает непревзойденные показатели точности в своем классе. Каждый сканер проходит испытания на основе VDI / VDE2634, часть 3.

• Быстрый прогрев, встроенный контроллер, отсутствие сменных объективов и процесс проверки калибровки в одном положении упрощают процесс непосредственного проведения измерений.

• Готов к полностью автоматизированному роботизированному контролю благодаря жесткой конструкции и высокой скорости измерения.

• Совместите сканер с дополнительной системой камер DPA, чтобы увеличить объем измерений при измерении более крупных деталей.
