3D-сканер GOM ATOS Q

ATOS Q – надежная и универсальная система для решения сложных задач измерения и контроля. Компактный портативный 3D-сканер отвечает высоким метрологическим требованиям.

Датчики ATOS зарекомендовали себя как надежные оптические 3D-измерительные системы практически во всех отраслях промышленности. Их успех основан на точной оптоэлектронике, надежной конструкции датчиков и мощном программном обеспечении. Сканер ATOS Q сочетает триаду "дизайн-технологии-производительность". Результат: универсальная и компактная система ATOS, отлично справляющаяся с глянцевыми поверхностями, тонкими структурами и кромками.

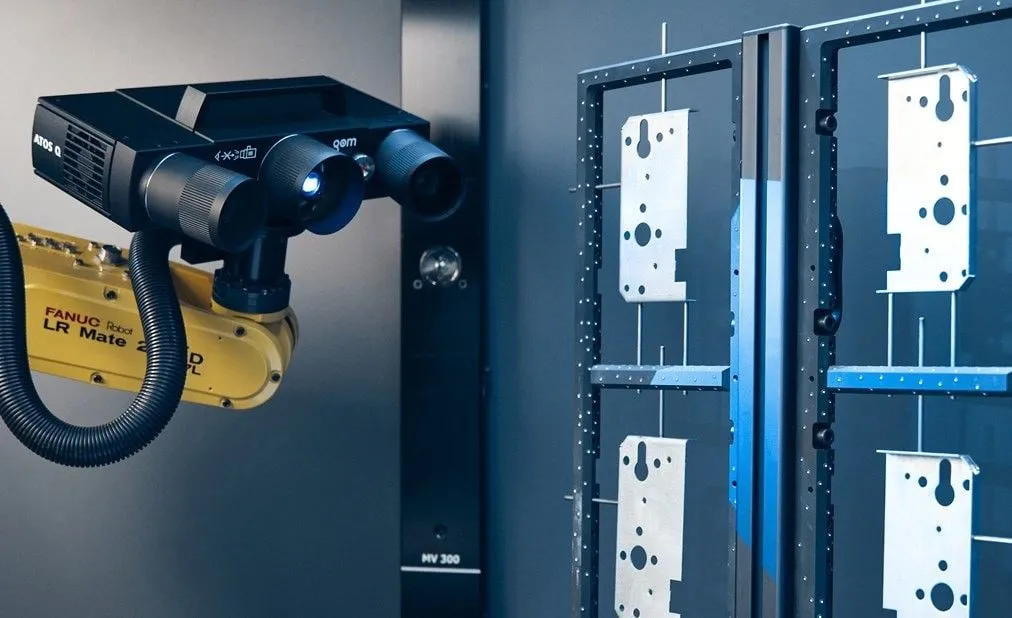

3D-сканеры ATOS Q широко используются для измерения изделий из листового металла, оснастки, штампов, лопаток турбин, литых деталей и т.д.

• Высокоскоростной проектор
• Быстрая обработка данных
• Высокая пропускная способность
• Принцип Triple Scan
• Эквалайзер синего света
• Система самодиагностики
• Легок в использовании
• Защищенная оптика
• Для промышленного применения

Производительность ATOS

• Высокая скорость проецирования полос
• Быстрая обработка данных
• Высокая пропускная способность
• Полная информация о качестве за меньшее время
• Быстрая идентификация оптимальных корректировочных измерений
• Экономическая эффективность

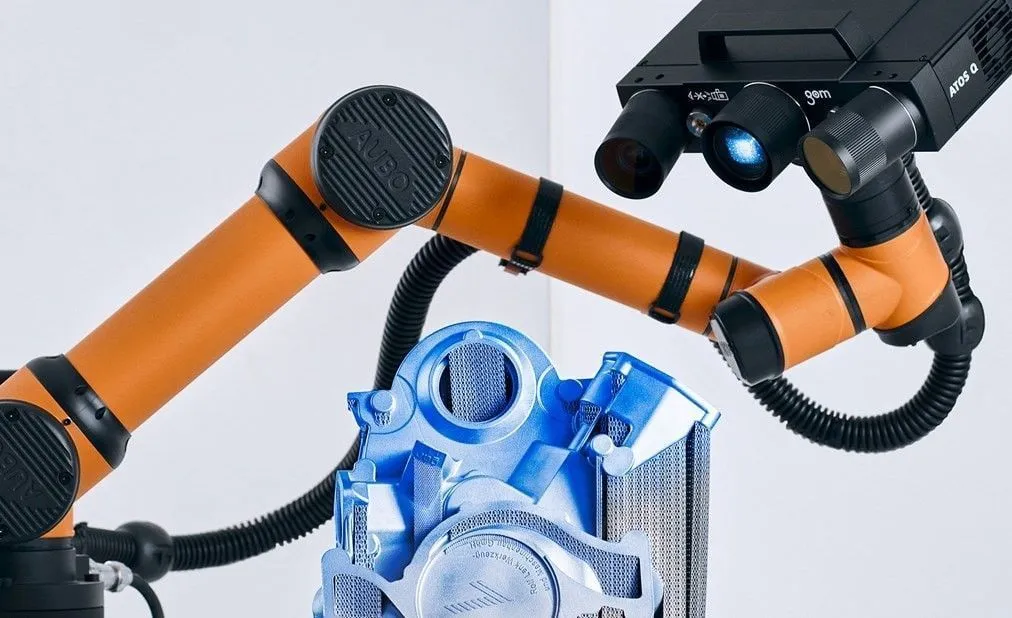

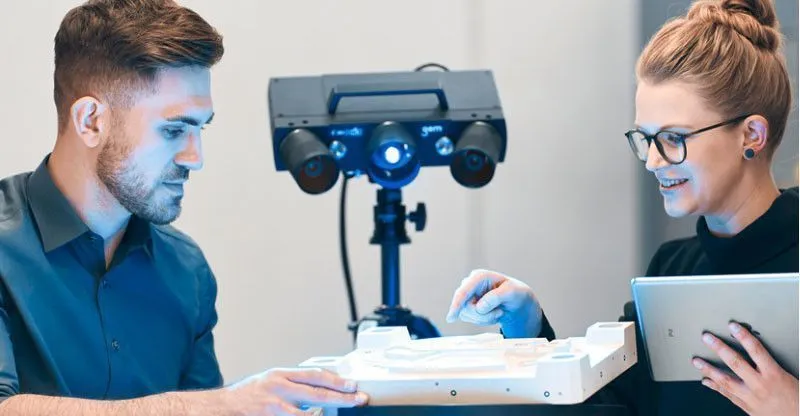

Может использоваться в ручном режиме на статике или стойке. Для полуавтоматического режима доступпен 3-осный моторизованный комплект их модуля подъема сенсорной головки, блока наклона и поворота, а также мобильные поворотные столы.

ATOS Технологии

• Принцип Triple Scan
• Эквалайзер синего света
• Система самодиагностики
• Точные, полные 3D координаты (цифровые близнецы)
• Высокая детализация 3D данных для всестороннего анализа
• Улучшенное качество продукта

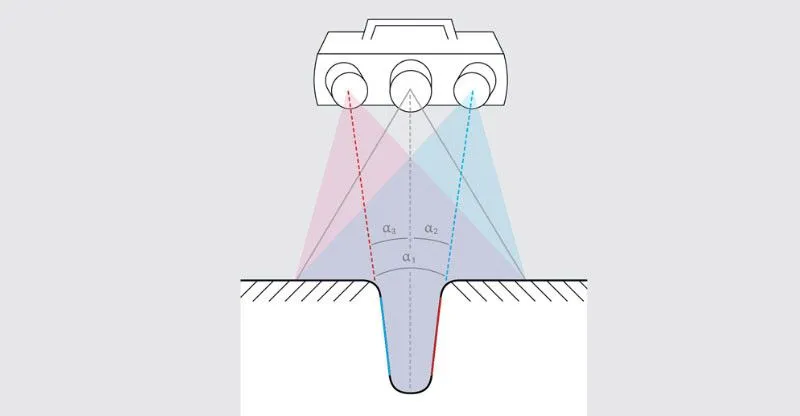

Технология Trimple Scan

Технология позволяет качественно измерять отражающие поверхности и объекты с углублениями. Данные записываются с двух камер, распложенных под определенным углом и камерой слева. В результате получаются полностью отсканированные поверхности без пробелом или беспорядочных точек.

Система стереокамер

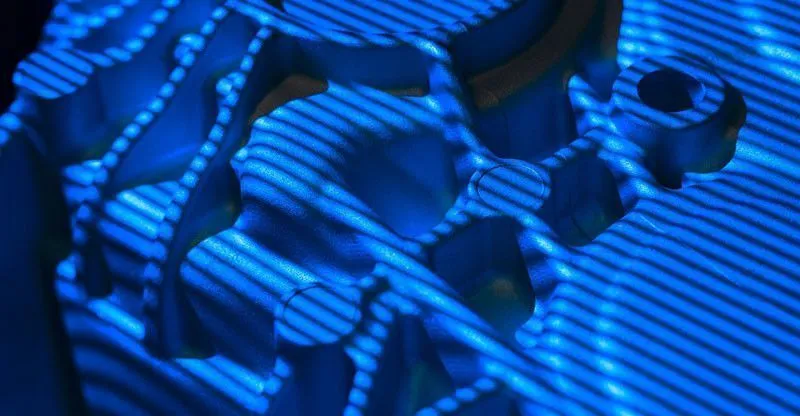

Точные трехмерные координаты фиксируются системой стереокамер, используя принцип триангуляции в сочетании с технологией проецирования полос.

Высокая скорость измерения

За доли секунд за один скан захватывается до 12 млн точек. Это возможно благодаря эквалайзеру синего цвета. В результате данные измерений характеризуются высокой детализацией и повторяемостью, что позволяет измерять очень мелкие компоненты.

Гарантированное качество полученных данных

Системы ATOS оснащены системой диагностики. ПО постоянно считывает информацию с датчиков, контролирую процесс калибровки, температуру, движение объекта, вибрацию для обеспечения качества измерений.

Предлагаем модели ATOS Q 8M, ATOS Q 12M с рабочими объемами 100, 170, 270, 350, 500.

Технические Характеристики ATOS Q 8M

Источник света	LED
Точек за скан	8 млн.
Измерительные объемы	100 × 70 – 500 × 370 мм²
Расстояние между точками	0.04 – 0.15 мм
Рабочее расстояние	490 мм
Масса сенсора	~ 4 кг
Габариты	~ 340 мм x 240 мм x 83 мм
Длина кабеля	10 м, оптоволокно
Операционная система	Windows 10

Технические Характеристики ATOS Q 12M

Источник света	LED
Точек за скан	12 млн.
Измерительные объемы	100 × 70 – 500 × 370 мм²
Расстояние между точками	0.03 – 0.12 мм
Рабочее расстояние	490 мм
Масса сенсора	~ 4 кг
Габариты	~ 340 мм x 240 мм x 83 мм
Длина кабеля	10 м, оптоволокно
Операционная система	Windows 10
