ATOS Compact Scan (GOM) – компактный 3D-сканер для сканирования и измерений поверхностей сложной формы. Это легкое и компактное решение открывает совершенно новые области применения и предлагает пользователю различные возможности для трехмерной оцифровки и анализа изделий, оснастки и сборок. Даже в тесном пространстве ATOS Compact Scan позволяет быстро и точно измерять геометрию любой, даже самой сложной поверхности.

Благодаря масштабируемой зоне измерения, интегрированным функциям сканирования и отслеживания объекта, оптический 3D-сканер идеально адаптируется к каждой конкретной задаче в рамках измерений.

GOM Touch Probe – позволяет комбинировать два метода измерения, полноразмерные измерения ATOS и контактные 3D измерения индивидуальных точек. Это позволяет селективно обмерять труднодоступные для оптики места, сравнивать в реальном времени показания, полученные со щупа, относительно CAD модели.

Всесторонний контроль: сканирование, контактные измерения, отслеживание в одной системе. Оцифруйте и проанализируйте вашу деталь за короткий промежуток времени.
Гибкость: масштабируемое поле зрения и высокая точность. Используйте различные измерительные объемы, чтобы сканировать детали любых габаритов – от монеты до автомобиля.
Мобильность: работа с удобством для оператора. Все возможности мобильной координатной метрологии в одной портативной системе.

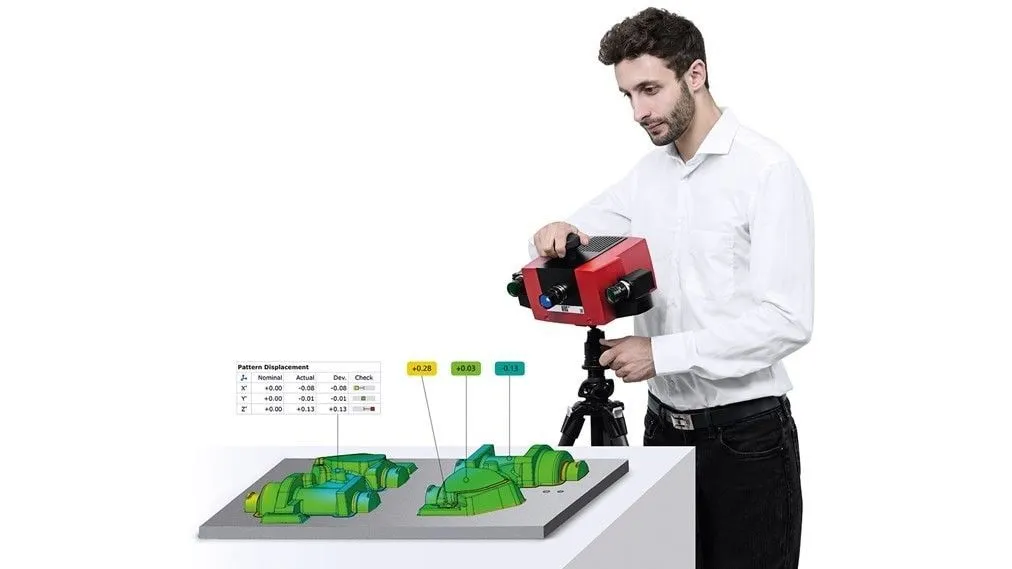

Наглядность: получите объемное представление о производственном процессе.

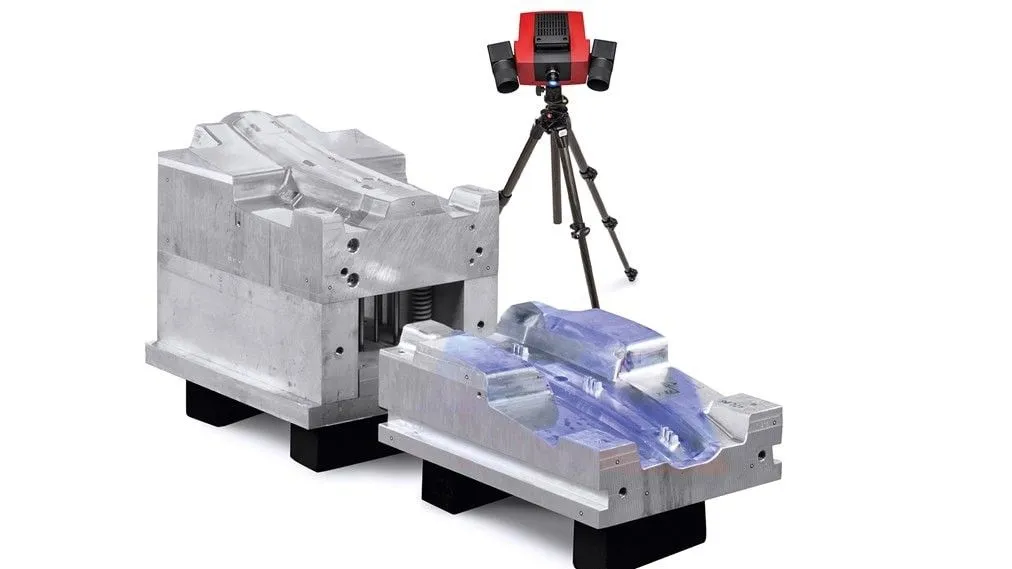

Контроль геометрии: проверка оснастки и деталей на соответствие CAD или чертежу.
Обратное проектирование: создание цифровых копий деталей.
Контактные измерения и сканирование: сканирование, измерения щупом и отслеживание в одной системе.
Оптимизация: позиционируйте детали с помощью технологии отслеживания в реальном времени.
Надежность: эталонные результаты резкости и полноты изображения при сканировании как мелких, так и крупных объектов.

GOM Touch Probe - оптически отслеживаемый щуп

GOM Touch Probe позволяет комбинировать два метода измерения полноразмерные измерения ATOS и контактные 3D измерения индивидуальных точек. Что позволяет селективно обмерять труднодоступные для оптики места, сравнивать в реальном времени показания, полученные со щупа, относительно CAD модели.

Отслеживание

Позиционируйте свои детали во время сборки или для выравнивания перед фрезерованием. Полезное дополнение в производственном процессе.

Масштабируемое использование

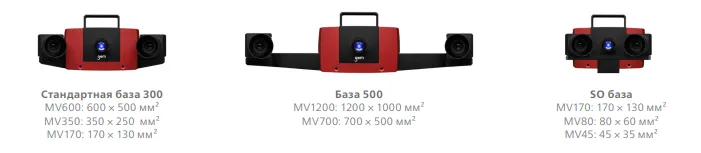

Воспользуйтесь преимуществами сменных объективов, которые обеспечивают от малого до большого поля зрения с высокой точностью детализации.

Простое управление

3D-сканера Atos прост в использовании, особенно для больших объектов. ATOS Compact Scan не нужно постоянно держать в руках.

Мобильность

Проводите контроль или реинжиниринг на производственной линии или в любом другом месте, где может находиться деталь.

Фотограмметрия

Для высокой точности и надежности в полученном результате, независимо от размера и сложности объекта, ATOS Compact Scan может быть комбинирован с фотограмметрией TRITOP.

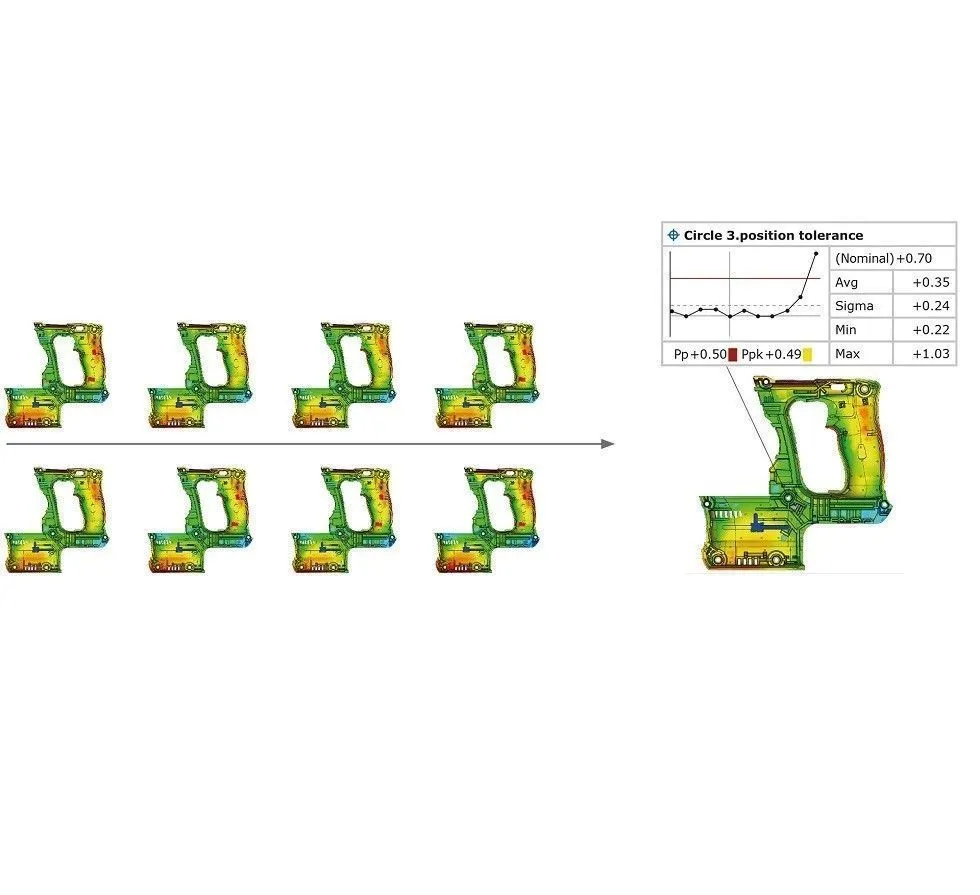

Параметрическая инспекция

Программное обеспечение ATOS Professional предоставляет все необходимые инструменты для всестороннего анализа деталей и компонентов. Используя параметрический контроль, все действия и этапы полностью отслеживаются и взаимосвязаны. Таким образом, изменения и модификации возможны в любое время.

Технические характеристики

	8M	12M
Количество точек за скан	8 000 000	12 000 000
Измерительные объемы [мм²]	45–1200
Размеры сенсора [мм]	360×150×240
Длина кабеля [м]	до 10
Позиционирование объекта	Ручное или на поворотном столе
Компьютер	Ноутбук либо рабочая станция
Программное обеспечение	Gom Scan, ATOS Professional
Рабочие температуры	+ 5 °C до + 40 °C, (без конденсации влаги)
Эл. питание	220В

Метрологические характеристики

Тип, модификация		Измерительный объем (Маркировка объектива)	Расстояние между точками, мм	Поле зрения (ХУZ), мм	Предел допускаемой абсолютной погрешности при измерении отклонений формы, ± мм	Предел допускаемой абсолютной погрешности при измерении отклонений диаметра, ± мм	Предел допускаемой абсолютной погрешности при измерении расстояния, ± мм
ATOS Compact Scan 12M	500	1200	0,292	1200х900х880	0,026	0,084	0,105
		700	0,209	700х500х500	0,019	0,060	0,075
	300	600	0,146	600х500х420	0,010	0,029	0,035
		350	0,103	350х250х250	0,007	0,019	0,023
		170	0,048	170х130х115	0,005	0,012	0,014
	SO	170	0,043	170х130х80	0,004	0,010	0,011
		80	0,018	80х60х60	0,003	0,006	0,006
		45	0,011	45х30х15	0,003	0,005	0,004
ATOS Compact Scan 8M	500	1200	0387	1200х900х880	0,026	0,084	0,105
		700	0,236	700х500х500	0,019	0,060	0,075
	300	600	0,195	600х500х420	0,010	0,029	0,035
		350	0,114	350х250х250	0,007	0,019	0,023
		170	0,055	170х130х115	0,005	0,012	0,014
	SO	170	0,053	170х130х80	0,004	0,010	0,011
		80	0,024	80х60х60	0,003	0,006	0,006
		45	0,014	45х30х15	0,003	0,005	0,004

Видеообзор модели:

Артикул	198813
Производитель	GOM
Страна производитель	Германия
