3D сканер DFKit DF-Scan (с тумбой и колпаком)

3D сканер DFKit DF-Scan — пассивный бесконтактный сканер, который использует фотограмметрический метод для преобразования серии цифровых фотографий с фотоаппарата в полноценную трёхмерную модель. Сканер может использоваться для разных целей и прекрасно подойдёт для обучения.

Цифровой фотоаппарат размещается внутри сканера, а сканируемый объект помещают на поворотный стол. Для того, чтобы объект был полностью освещён устройство снабжено осветительной системой, состоящей из четырёх светодиодных прожекторов мощностью 30 Вт каждый. Цифровая камера фотографирует объект с определённым шагом в интервале от 0 до 360 градусов, пока тот медленно вращается на поворотном столе. В среднем на полное сканирование одного объекта уходит 4.5 минуты. Максимально допустимый размер сканируемого объекта — 233×233×350 мм.

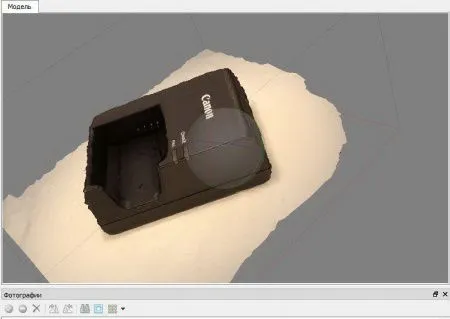

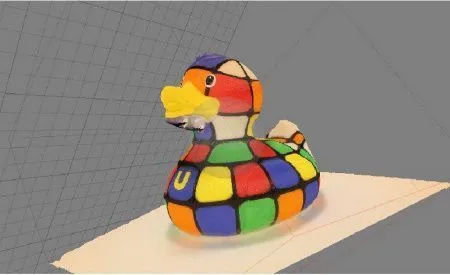

Для управления процессом сканирования используются два программных пакета (оба идут в комплекте с устройством). ПО Photo3D Studio позволяет управлять параметрами съемки и поворотным столом. Когда сканирование завершено, в дело вступает Agisoft Photoscan, вычисляющая расстояние до отдельных точек объекта для формирования облака точек, которое затем преобразуется в 3D-модель.

Рисунок 1

1. Поворотный стол
2. Светильники
3. USB разъем поворотного стола
4. Кнопки аварийной остановки
5. Дверца колпака
6. Ручки-замки дверей

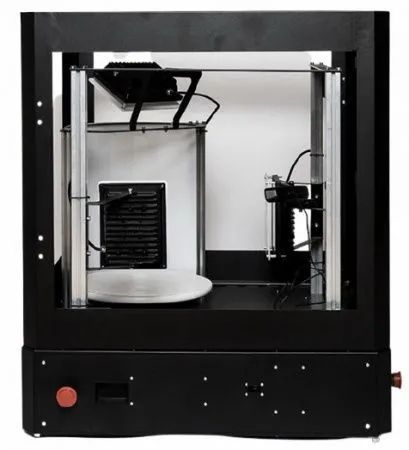

Рабочая зона сканера закрыта прозрачным защитным колпаком, внутри которого находятся поворотный стол для фотографируемых объектов, размещенный перед фоном из белого пластика, а также жесткая рама с закрепленными на ней фотокамерой и светильниками. На лицевой и боковых стенках корпуса устройства установлены кнопки аварийной остановки для экстренного отключения электропитания сканера. Управляющее станком компьютерное устройство подключается к сканеру с помощью гибких кабелей через специальные USB разъемы на его лицевой панели.

В зависимости от бюджета и решаемых задач сканер можно приобрести в одной из четырёх комплектаций:

• Базовая (3Д-сканер)
• 3Д-сканер + колпак
• 3Д-сканер + тумба

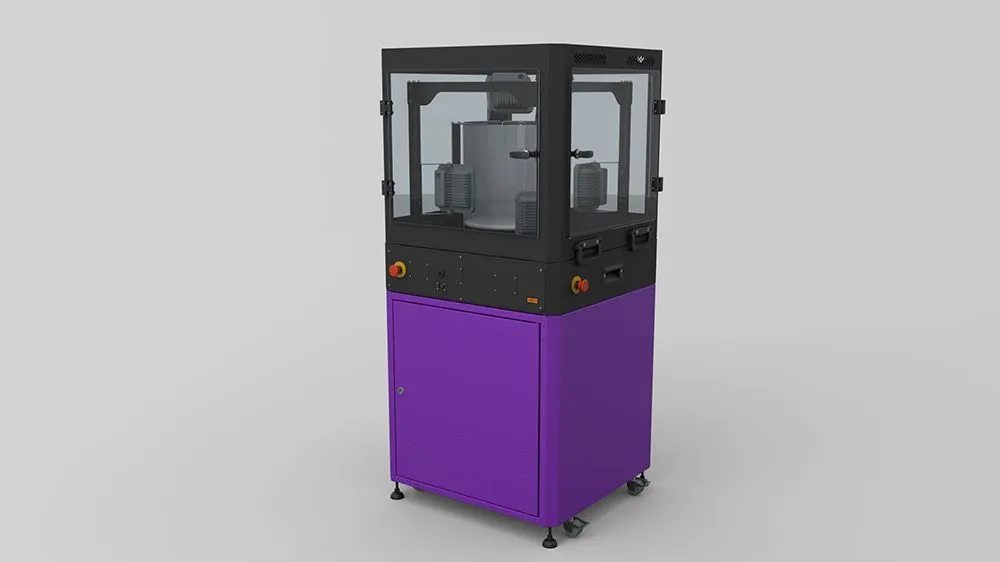

• 3Д-сканер + колпак + тумба

3D сканер DF-Scan имеет весьма богатую комплектацию:

1. Цифровая зеркальная камера Canon EOS 2000D Kit
2. USB-кабель для подключения поворотного стола
3. Набор шестигранных ключей
4. Рожковый ключ 17 мм
5. Сетевой кабель
6. SD-карта с программным обеспечение и документацией
7. Паспорт изделия
8. Программное обеспечение Photomechanics Photo3D Studio и Agisoft Photoscan
9. Руководство по эксплуатации
