Обзор на 3D-принтер Anycubic Photon Mono M7 MAX
-
Принтер, стол, ванна с ACF плёнкой;
-
Модули системы дозаправки смолы.
-
Wi-Fi антенна;
-
Набор шестигранников - 2; 2,5; 3 и 4 мм;
-
СИЗы - маска и две пары перчаток;
-
Бумажные фильтры для смолы, 5 штук;
-
Пластиковый скребок и металлический шпатель;
-
Инструкция на английском языке;
-
Флешка на 4 Гб, на флешке есть инструкция на русском языке;
-
Кабель питания;
-
Листок для выравнивания стола;
.jpg "1 (59).jpg")

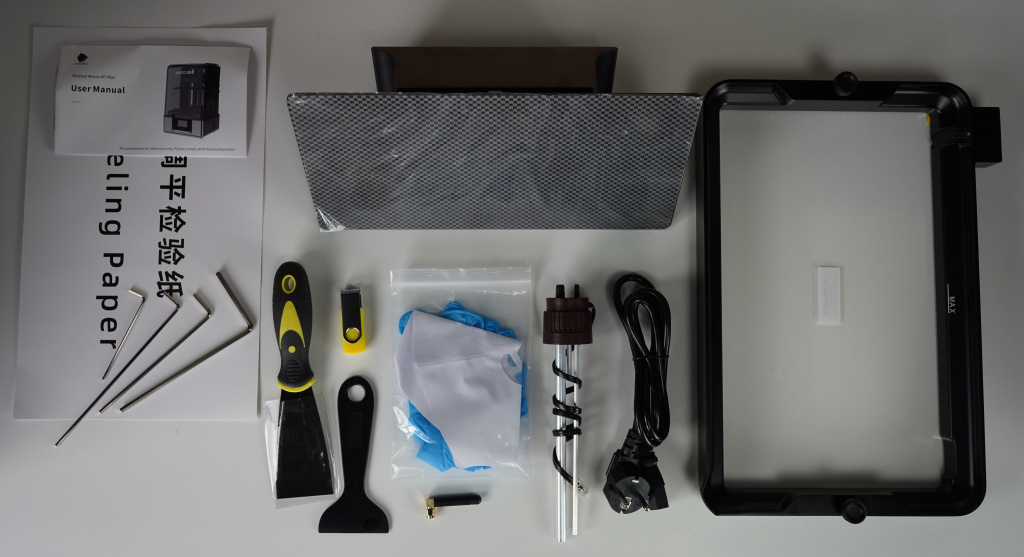

Комплектация принтера
Внешний вид, внутренние функции

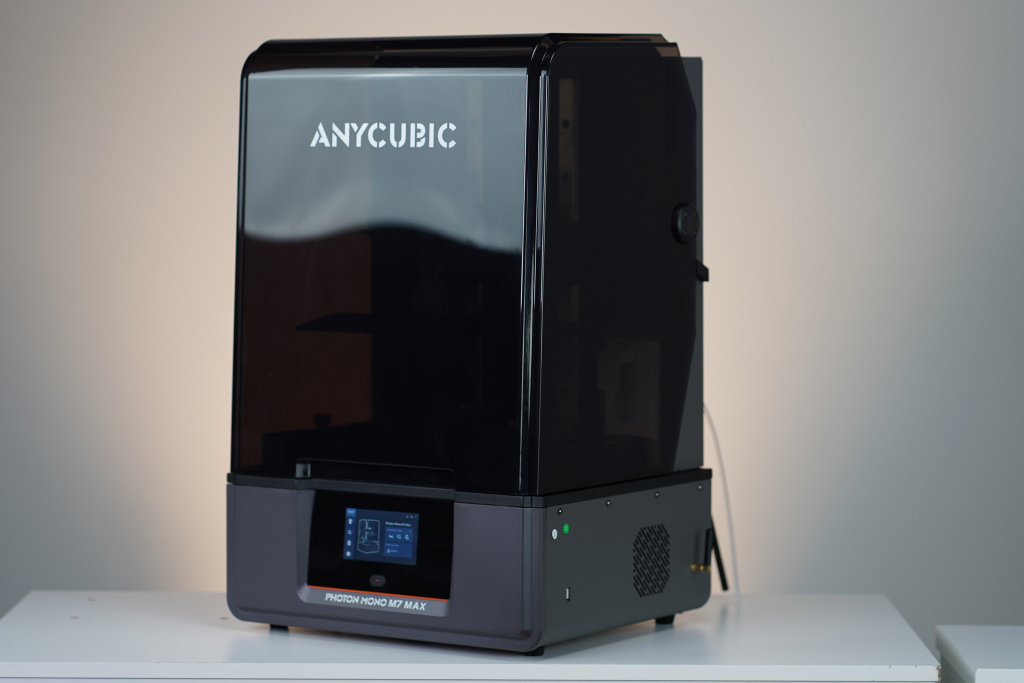

Принтер спереди
Вид спереди
Первое, что впечатляет при знакомстве с принтером — его внушительные габариты, которые заметно выделяют его среди других моделей. При визуальном сравнении с базовой версией Photon Mono M7 разница в размерах очевидна.
Панель управления оснащена удобным 4,3-дюймовым дисплеем, который обеспечивает комфортное взаимодействие с устройством. Кнопка спереди служит для включения и выключения принтера.
Такой крупный формат устройства открывает новые возможности для печати масштабных моделей, сохраняя при этом все преимущества технологии LCD-печати. Впечатляющие размеры принтера компенсируются продуманной эргономикой и удобным расположением элементов управления.

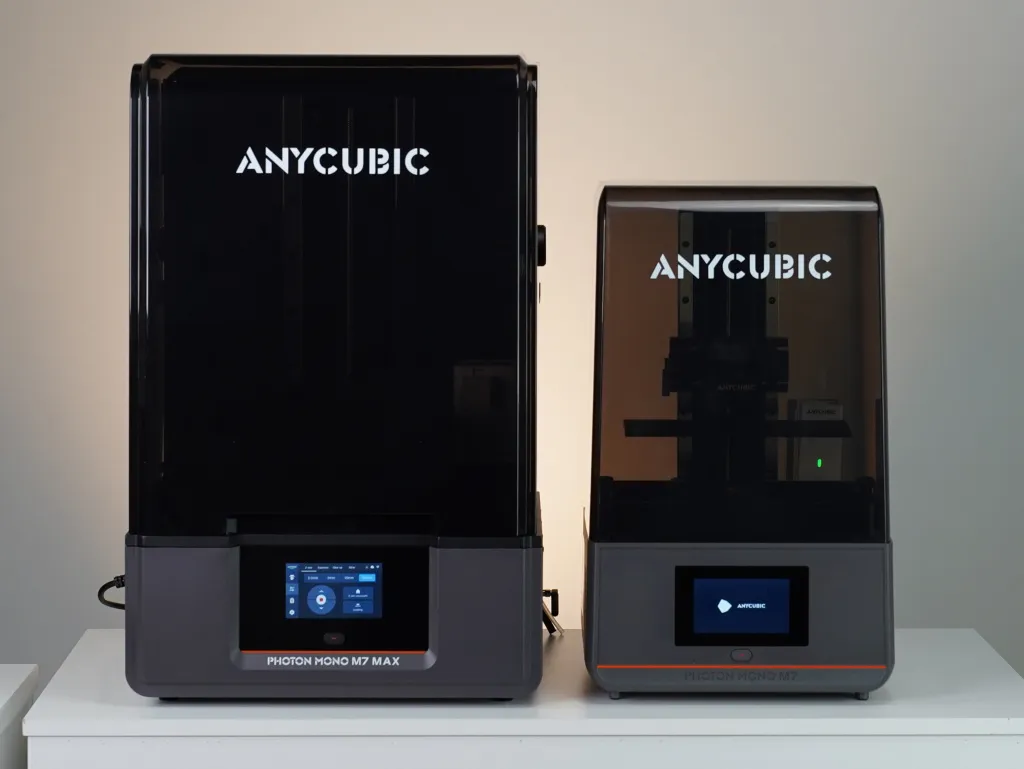

Принтер и его младший брат
Интерфейс принтера включает в том числе и русскую локализацию, однако качество перевода оставляет желать лучшего. Русский язык в интерфейсе выглядит не совсем оптимизированным, поэтому оптимальным выбором остаётся английский вариант.
Сенсорный экран демонстрирует отличную отзывчивость — команды выполняются без задержек, что повышает комфорт работы.
Несмотря на некоторые недочёты в локализации, общий пользовательский опыт остаётся положительным благодаря продуманному дизайну интерфейса и качественной реализации управления.

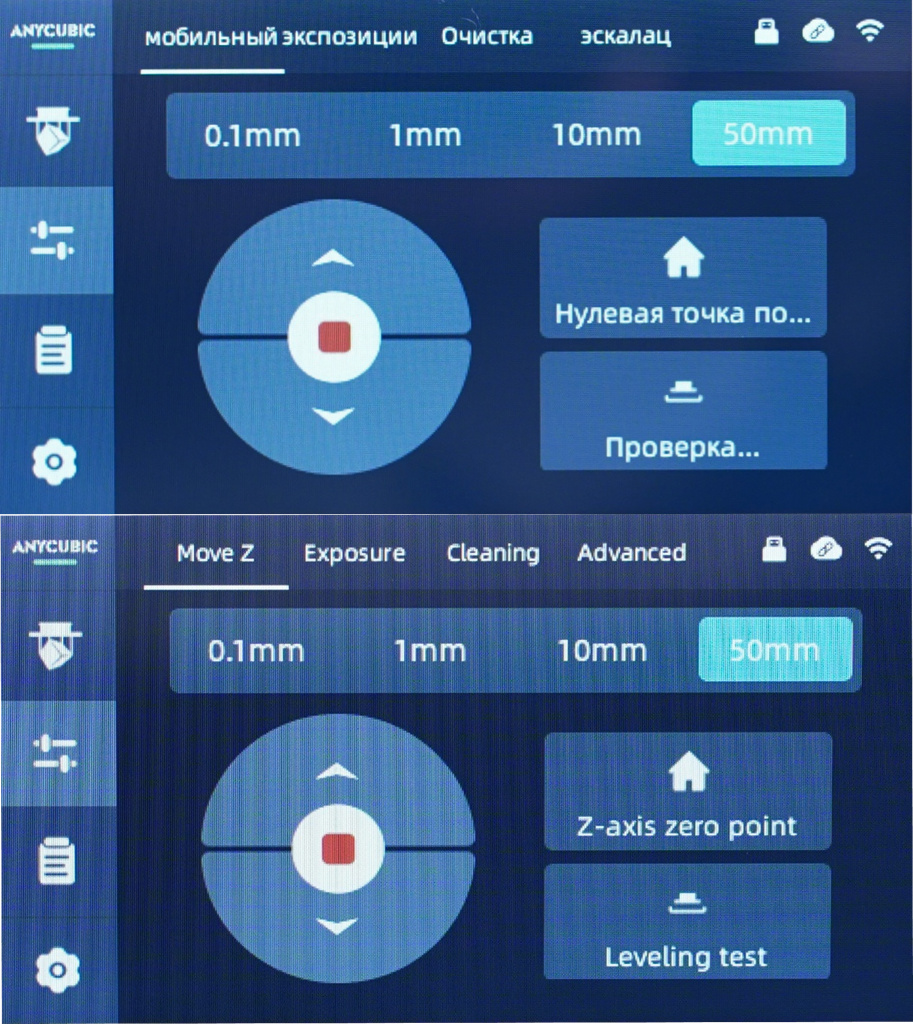

Сравнение переводов
Расположение портов и разъёмов организовано логично и удобно:
-
Левая сторона корпуса оснащена USB-портом и разъёмом для подключения Wi-Fi антенны.
-
Задняя панель оборудована портом RJ-11 для системы дозаправки смолы. Эта функция входит в комплект поставки моделей Photon Mono M7 Pro и M7 Max, но может быть установлена и на базовую версию M7. Здесь же расположено вентиляционное отверстие диаметром 42 мм с откидной крышкой.
-
Правая сторона содержит стандартный разъём питания.
-
В камере печати предусмотрен отдельный USB-разъём, который служит для подключения дополнительного оборудования — Фильтра AirPure для очистки воздуха, или дозаправки смолы.

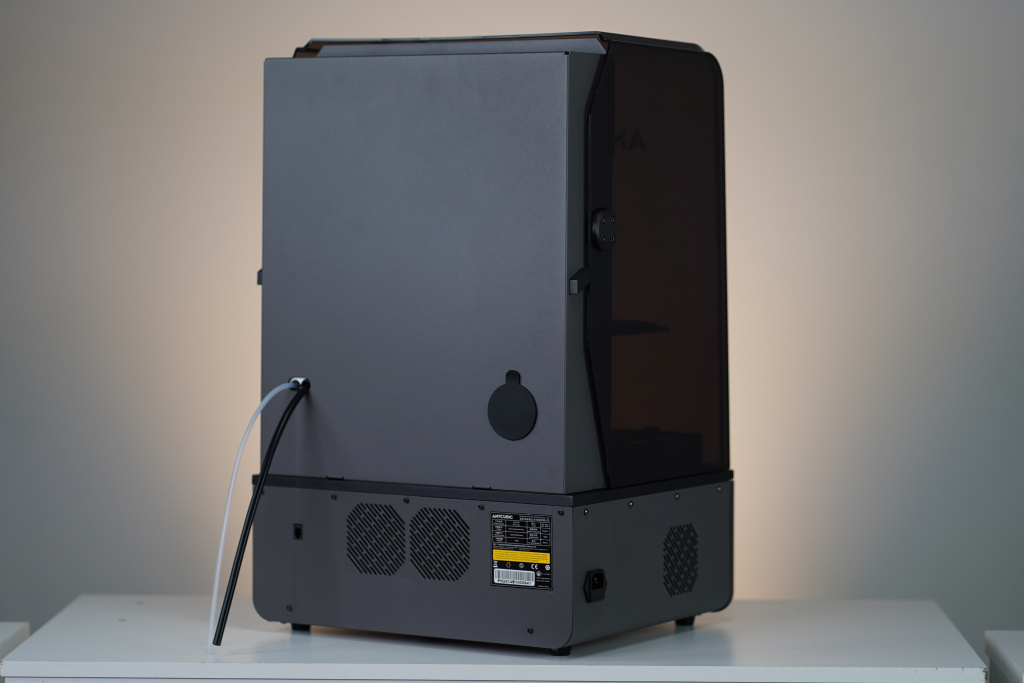

Вид сзади

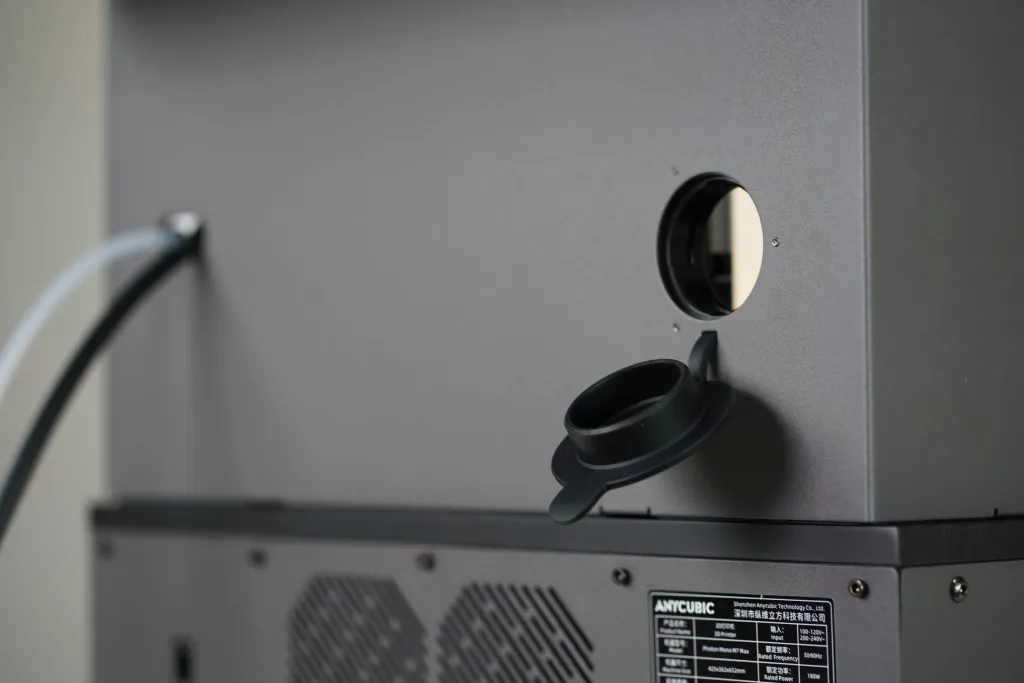

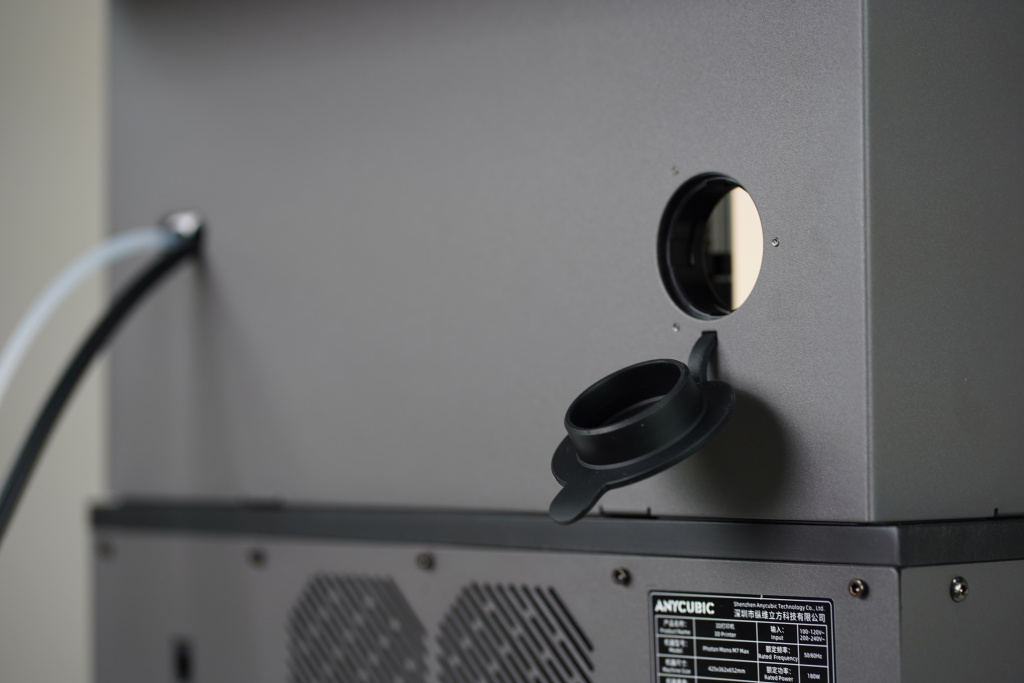

Крышка вентиляционного отверстия
Платформа для печати имеет лазерную гравировку, которая значительно улучшает адгезию модели к столу. Это особенно важно при работе с мелкими деталями и тонкими слоями.
Выравнивание реализовано классическим способом с помощью четырёх регулировочных винтов. Процесс калибровки полностью ручной, что требует определённого внимания и точности от пользователя.
Платформа отличается значительным весом и существенно превосходит по размерам столы младших моделей M7 и M7 Pro, что обусловлено увеличенными габаритами принтера.
Интересное решение в конструкции стола — возможность его подвешивания под углом после завершения печати. Эта функция позволяет смоле естественным образом стекать обратно в ванночку, что поддерживает чистоту рабочей зоны.

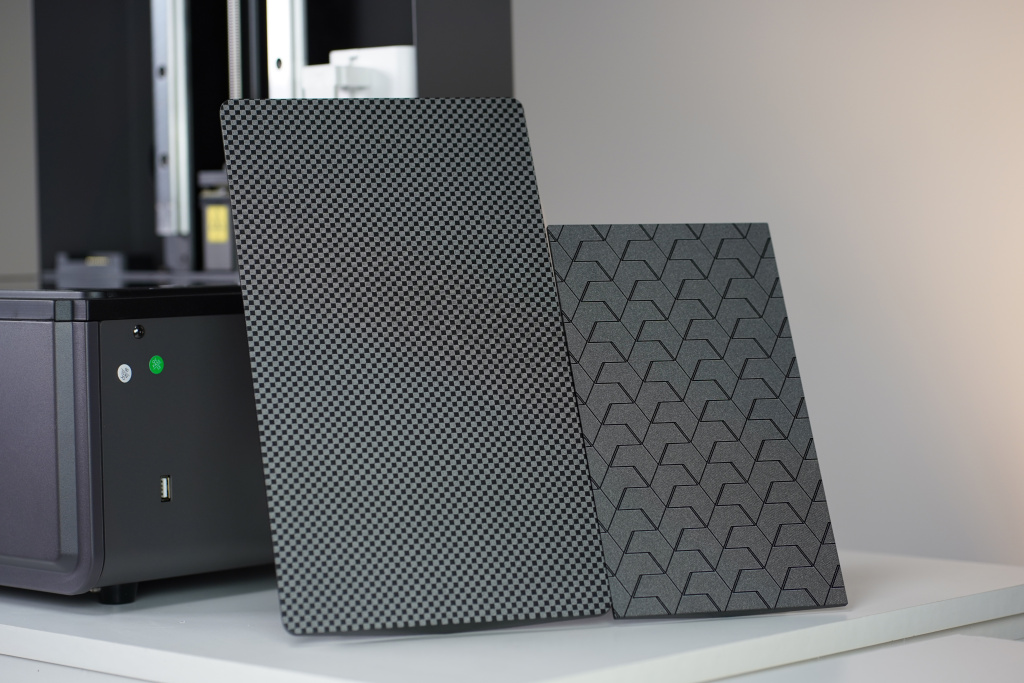

Стол M7 Max, столик M7
Наклонённый стол

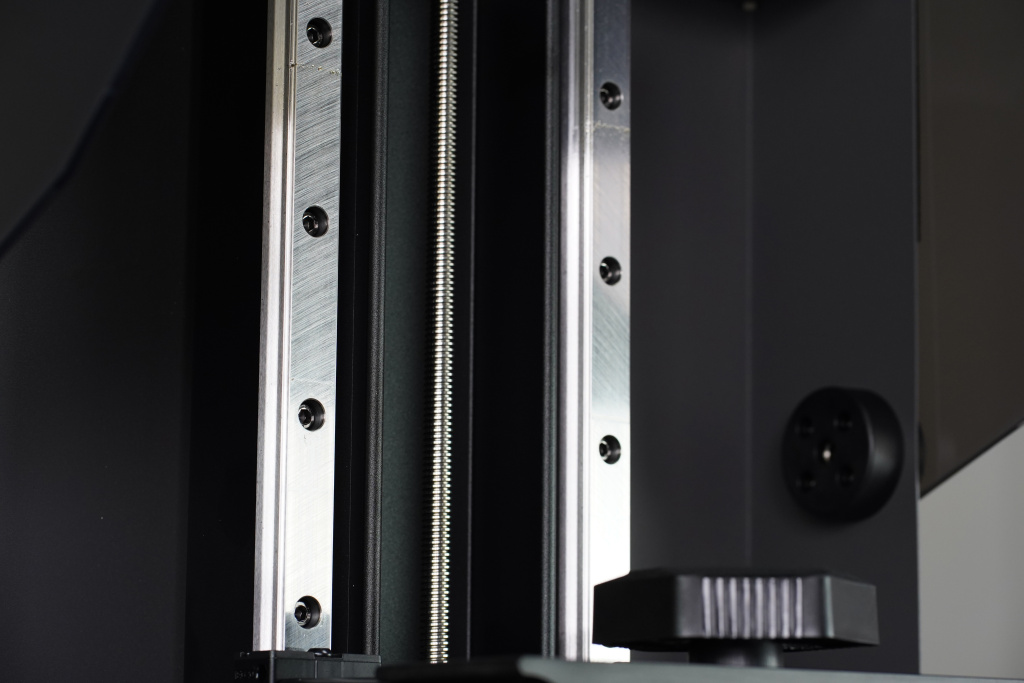

На оси Z установлены две массивные линейные направляющие, обеспечивающие плавное и точное перемещение по вертикали.
Приводной механизм оснащён трапецеидальным винтом диаметром 10 мм, что обеспечивает стабильность и точность позиционирования.
Минимальный шаг перемещения составляет 0,01 мм, что позволяет достигать высочайшего качества печати.
Парковка реализована с помощью оптического концевого выключателя, который обеспечивает точное определение крайних положений и защищает механизм от возможных повреждений.

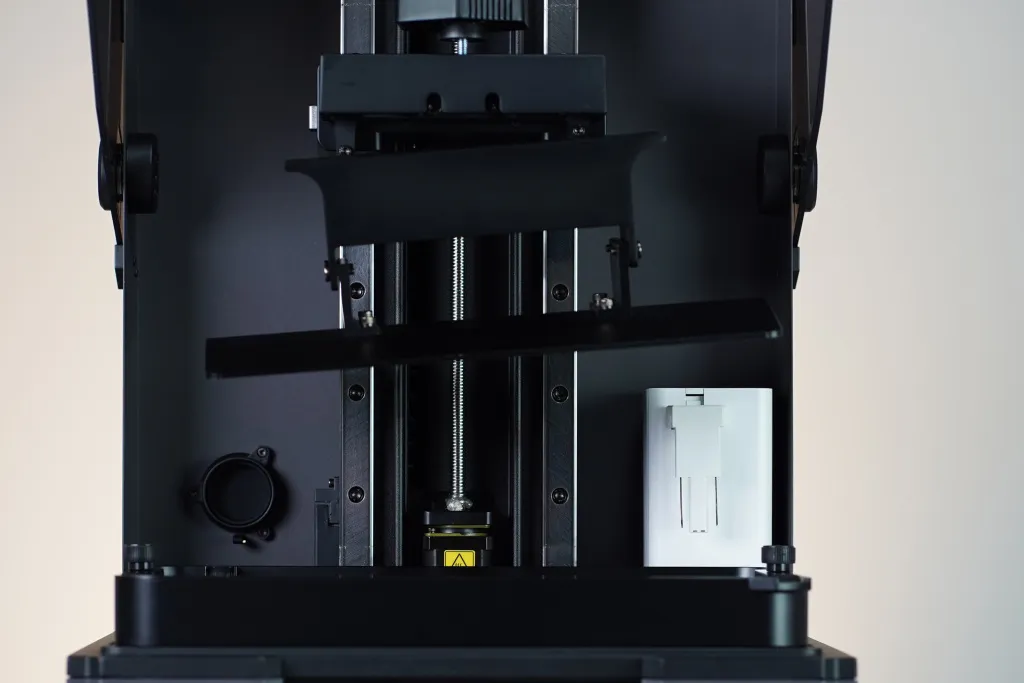

Мощная механика оси Z

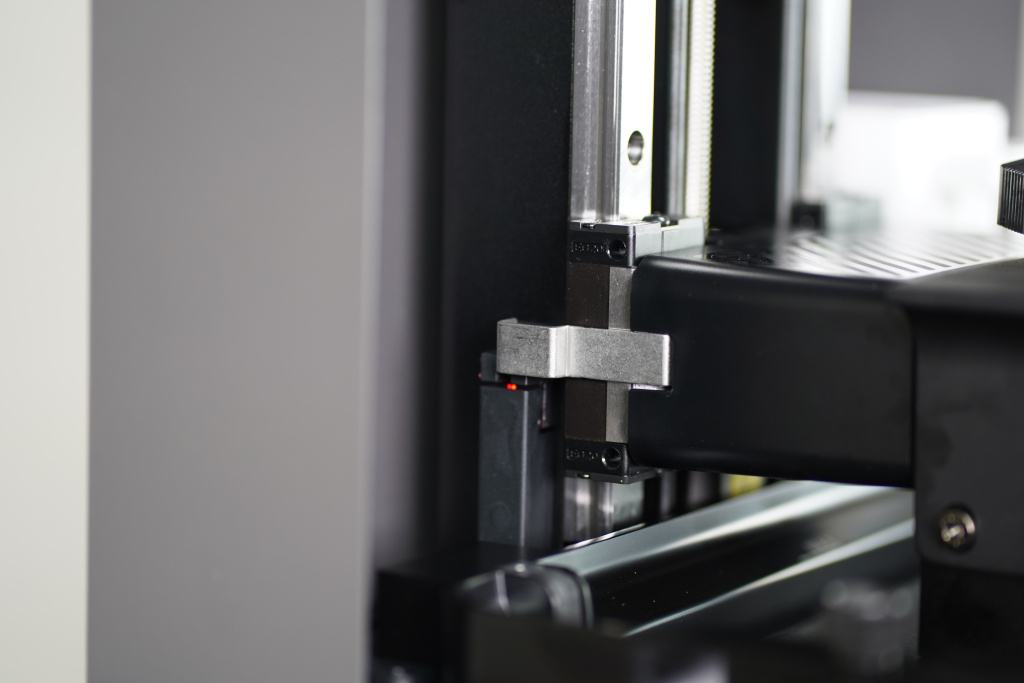

Оптический концевик
Ванночка для смолы изготовлена из алюминия. Оснащёна ACF-плёнкой и подогревом. Крепление к корпусу осуществляется с помощью двух винтов. Объём резервуара составляет 1300 мл.
Подогрев реализован более простым способом по сравнению с версией M7 Pro, что значительно упрощает процесс эксплуатации. В отличие от Pro-версии, здесь отсутствует сложный контур циркуляции смолы и дополнительный шаговый двигатель.
Ванна макса на фоне M7 Pro
Экран 13,6” монохромный LCD. Разрешение 6480×3600, размер пикселя по XY 46×46 мкм. В отличие от M7 и M7 Pro, защитной плёнки для экрана нет. Это может потребовать более аккуратного обращения с устройством.

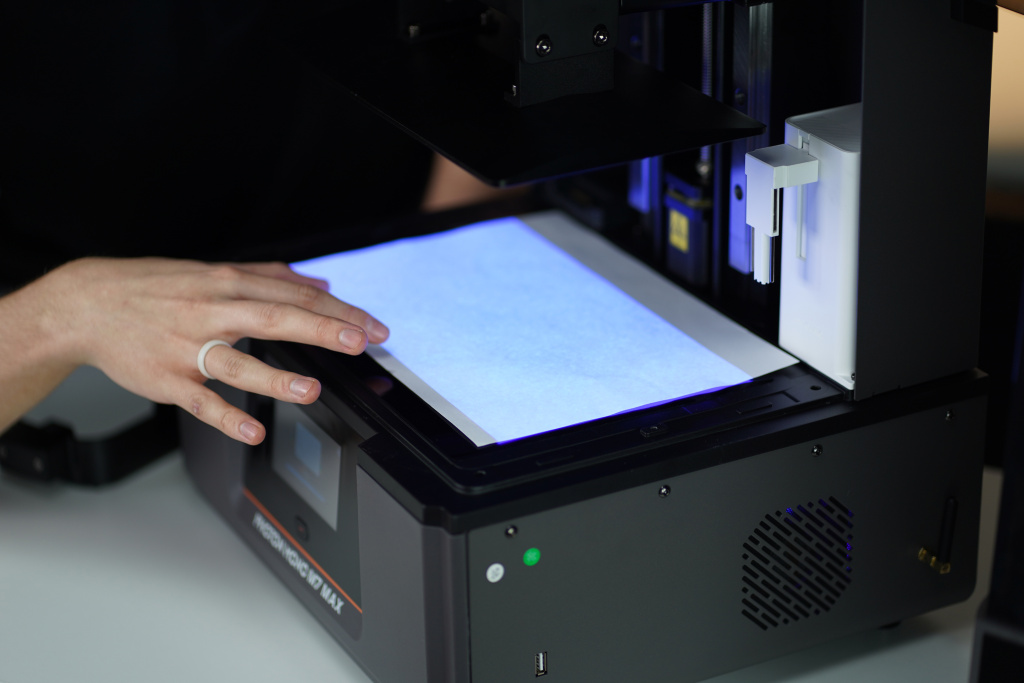

Равномерность экспозиции по заявлениям производителя ≥ 90%. Через лист бумаги свет равномерный.
Большой ровный свет
Принтеры серии M7 оснащены системой помощи при печати, которая нужна для экономии времени и материала. Всего реализовано шесть алгоритмов:
Первый из них — «Умный подъём — контролирует высоту подъёма платформы, анализируя усилие, с которым деталь отделяется от плёнки в ванночке. Устройство моментально реагирует на отрыв модели и начинает опускание стола, не дожидаясь достижения заданной в слайсере высоты. Если наоборот - при подъёме на значение из слайсера деталь ещё не оторвалась от плёнки, то принтер будет поднимать её до тех пор, пока она не оторвётся.
Второй алгоритм также базируется на анализе усилия отрыва. Если принтер видит, что усилие отрыва для определённой площади засветки необычно маленькое по сравнению с этим же усилием на других слоях, или если усилие отрыва нулевое, то он останавливает печать, потому что скорее всего деталь оторвалась от стола или поддержек.
Третий алгоритм — «Динамическая компенсация времени паузы» — следит за скоростью заполнения полостей смолой после каждого цикла подъёма-опускания. На основе этих данных принтер корректирует паузу перед следующей засветкой, что позволяет оптимизировать скорость и качество печати даже при некорректно заданных параметрах в слайсере.
Четвёртый алгоритм контролирует уровень смолы в ванночке. Печать не запустится, пока в ванне не будет необходимого количества материала.
Пятый механизм предотвращает начало печати при отсутствии установленного стола.
И наконец, последний алгоритм обнаруживает наличие твёрдых частиц в ванночке и блокирует печать до их удаления, защищая тем самым экран и плёнку от повреждений.
Практический опыт эксплуатации M7 Pro с аналогичными алгоритмами, накопленный с лета 2024 года, подтверждает эффективность этой системы. Особенно она полезна для начинающих пользователей, поскольку предотвращает большинство типичных ошибок при печати.
Напоследок важнейшее событие
Предыстория: вы напечатали детальки на фотополимернике. Снимаете крышку, достаёте стол, снимаете с него детали. Настало время поставить стол обратно и закрыть крышку принтера. Но у вас руки в смоле, и приходится брать крышку локтями и кое-как прилаживать её на принтер.
Anycubic, наконец, сделали подъёмную крышку! Пока эксклюзивно для M7 Max. Открывается и закрывается она одним пальцем, можно забыть о неудобствах! Спасибо, Anycubic!

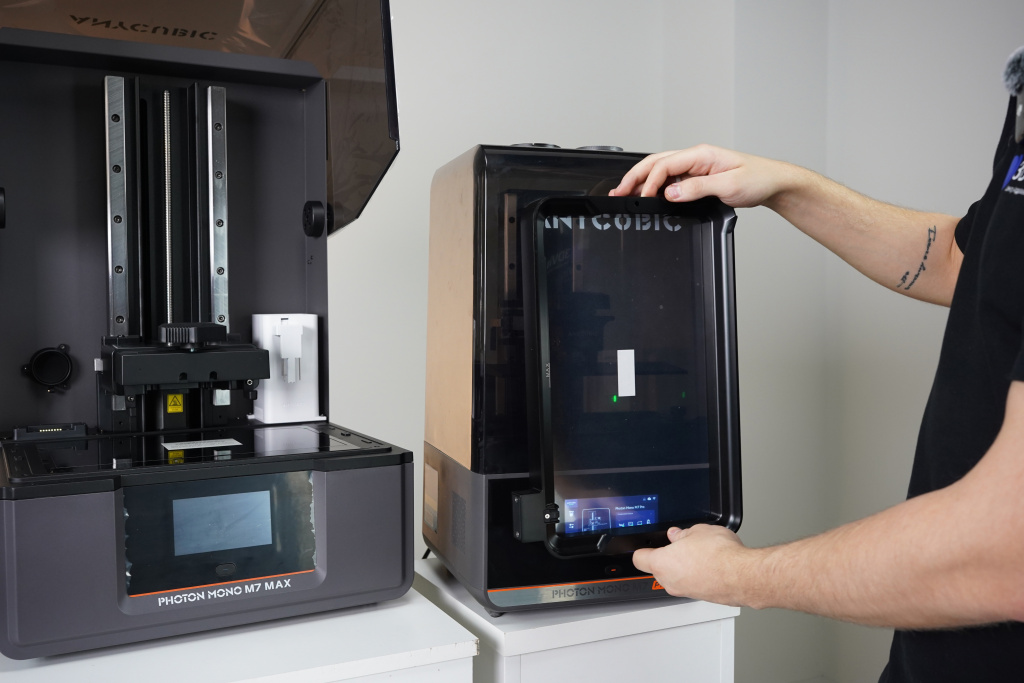

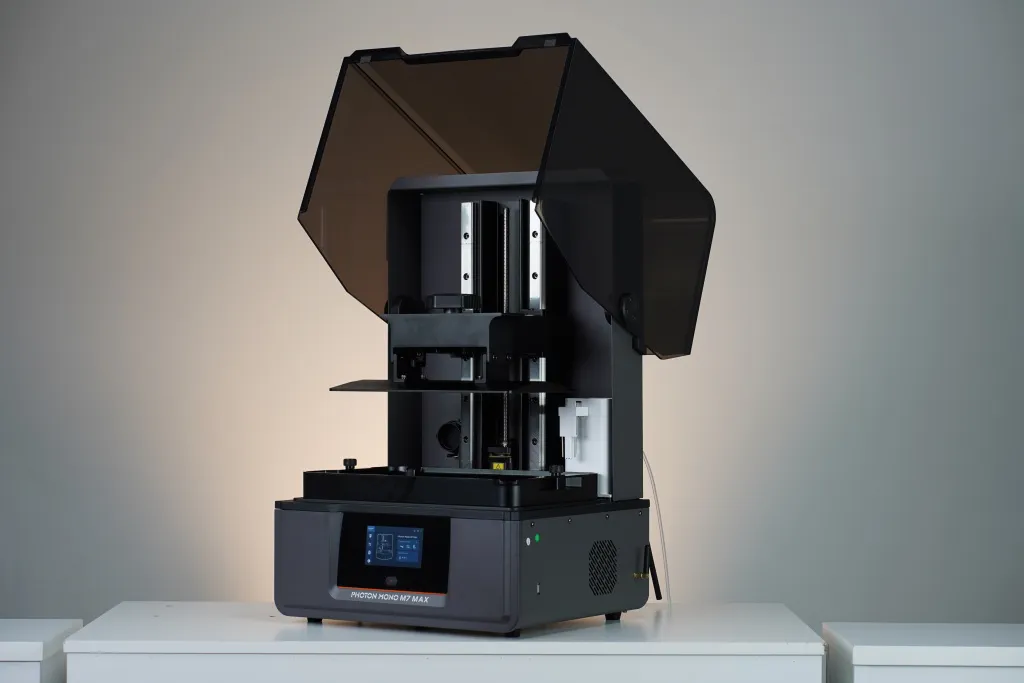

Кабриолет M7 Max
Технические характеристики
Характеристики принтеров в таблице:
|
Технические характеристики |
|||
|
Характеристика |
Mono M7 |
Mono M7 Pro |
Mono M7 Max |
|
Область печати |
223 мм x 126 мм x 230 мм |
298 мм x 164 мм x 300 мм |
|
|
Объём области печати |
6462.54 см³ |
14661.6 см³ |
|
|
Высота слоя |
0,01-0,15 мм |
||
|
LCD Экран |
10,1' Монохромный |
13,6' Монохромный |
|
|
Разрешение |
14К, 13312×5120 |
7К, 6480×3600 |
|
|
Размер пикселя по XY |
16,8×24,8 μм |
46×46 μм |
|
|
Источник всета |
Источник света COB + линза Френеля + алгоритм равномерного света |
||
|
Равномерность экспозиции |
≥ 90% |
||
|
Интенсивность света |
4500±10% μВт/см² |
5500±10% μВт/см² |
4500±500 μВт/см² |
|
Плёнка в ванночке |
ACF |
||
|
Интеллектуальная помощь |
✓ |
||
|
Фильтрация воздуха |
В комплекте нет фильтра, возможность установки есть |
||
|
Подогорев смолы в ванночке |
× |
✓ |
|
|
Дозаправка смолы |
× |
✓ |
|
|
Дисплей для управления |
4,3' Сенсорный |
||
|
Приложение Anycubic APP |
✓ |
||
|
Калибровка стола |
Автоматическая (с возможностью ручной калибровки) |
Четырёхточечная ручная |
|
|
ПО для нарезки |
Photon Workshop & Chitubox & Lycheeslicer |
||
|
Передача файлов |
USB, WiFi 2.4 ГГц |
||
Источник света в принтерах это COB (Chip-On-Board), то есть множество микроскопических светодиодов, размещённых на единой подложке. Конструкция дополнена покрытием из люминофора, который снижает потери света при рассеянии и обеспечивает равномерность светового потока.
Принцип работы следующий: излучаемый свет направляется на линзу Френеля, которая преобразует лучи в практически параллельные пучки с максимальным отклонением не более 3 градусов. После этого выровненный световой поток поступает на дисплей.
Эта система получила название LightTurbo 3.0 и является стандартной для всей линейки принтеров M7.
.gif "14 (1).gif")

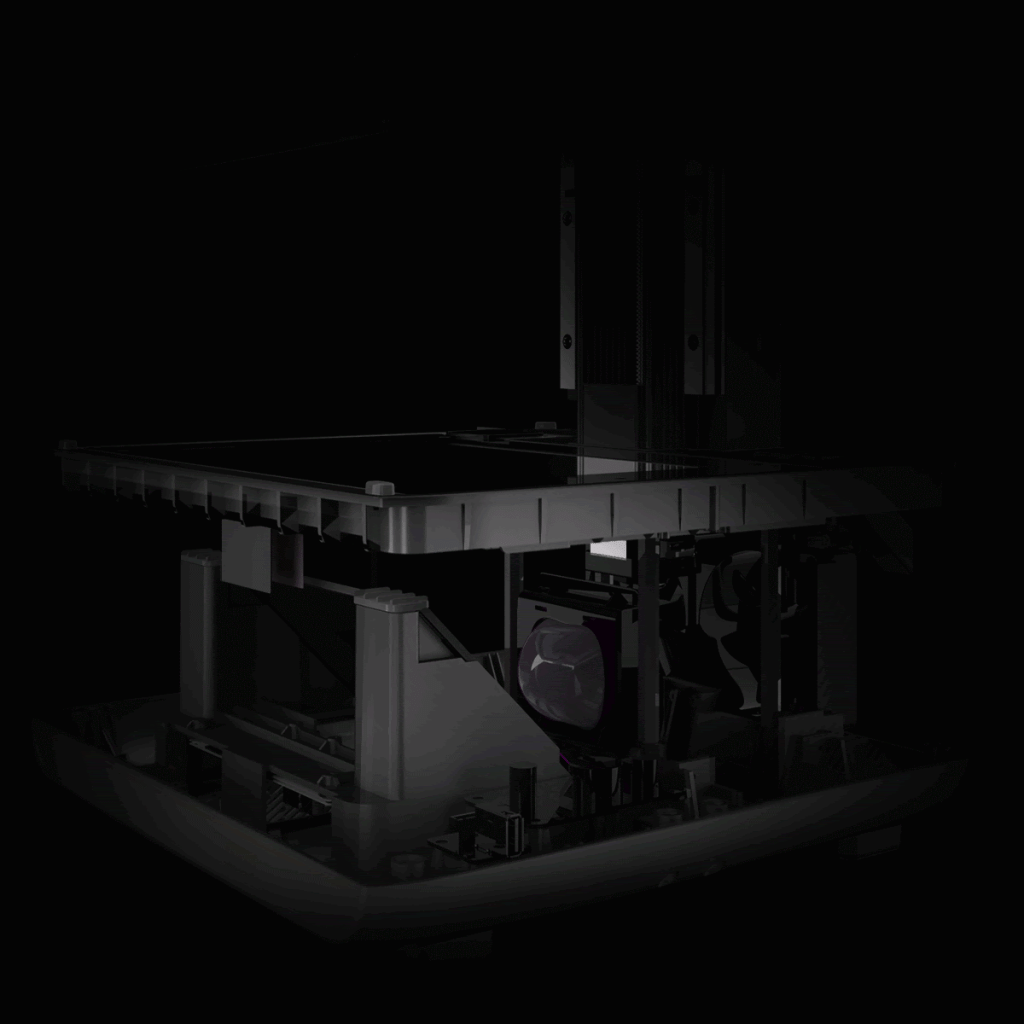

Как это выглядит внутри принтера
В M7 Max и M7 Pro есть подогрев смолы в ванночке. Для чего это нужно?
В условиях производственных помещений или неотапливаемых пространств происходит охлаждение фотополимера. Это приводит к повышению вязкости смолы и снижению активности фотоинициаторов. В результате возникают следующие проблемы:
Меняется время экспозиции слоёв;
В вязкой среде образуются пузыри, ухудшающие качество печати.
Оптимальный температурный диапазон для большинства смол составляет 18–30 °C. Здесь на помощь приходит подогрев, который обеспечивает стабильные условия печати независимо от внешних факторов.
Для базовой версии M7 без подогрева существует альтернативное решение — предварительный нагрев смолы в исходной таре с помощью духовки или специализированной сушилки. Важно соблюдать осторожность, чтобы не перегреть материал, так как это может привести к разрушению его структуры.
Как работает подогрев ванны у М7 Max?
По периметру ванны располагается нагревательный элемент, а для обеспечения равномерного прогрева смолы принтер опускает и поднимает печатный стол. Такой механизм упрощает процесс нагрева по сравнению с M7 Pro, где реализована сложная система с циркуляцией смолы по замкнутому контуру с помощью дополнительного шагового двигателя.
При использовании M7 Pro часто возникала ситуация, когда после нагрева смолы в контуре оставались её остатки. Это приводило к загрязнению нового типа смолы при смене материала. Например, если после печати чёрной смолой залить белую, она могла приобрести серый оттенок из-за оставшихся в контуре частиц чёрного материала. Для предотвращения такого эффекта приходилось тщательно очищать всю систему циркуляции, что усложняло рабочий процесс. В M7 Max подобных проблем не возникает. При смене типа смолы нет риска загрязнения, не требуется дополнительная очистка внутренних элементов, а подготовка к печати становится проще и быстрее.
Дозаправка смолы
M7 Pro и Max комплектуются дозаправкой, которая особенно эффективно работает со смолами Anycubic благодаря совместимости резьбовых соединений. Система способна автоматически контролировать уровень материала и производить его пополнение в процессе печати.

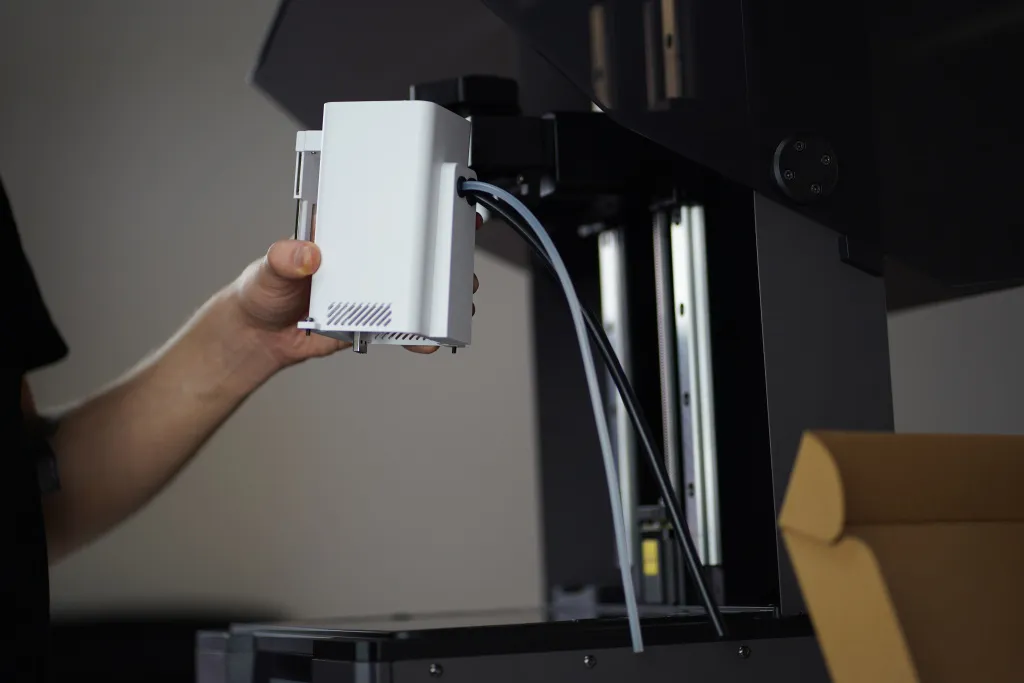

Модуль дозаправки
Дозаправка состоит из двух частей: модуля с с воздушным насосом, который выполняет всю работу, и крышки для банки со смолой. Модуль подключается по USB внутри принтера, крышка прикручивается к банке смолы и подключается к порту RJ-11. Крышка понимает, сколько смолы в бутылке, принтер понимает, сколько смолы в ванночке.
.gif "17 (1).gif")
Дозаправка в действии
Есть определённые трудности: Важно учитывать, что модуль дозаправки требует очистки при смене типа смолы. Для обслуживания необходимо использовать ёмкость со спиртом, и прогонять его через всю систему. Эффективность дозаправки максимальна при длительной работе с одним типом материала.Эффективность дозаправки максимальна при длительной работе с одним типом материала.
Качество печати, сравнение другими принтерами линейки
Первым в печать отправился R_E_R_F тест с флешки. Это восемь идентичных моделей, которые печатаются одновременно, но с разным временем экспозиции нормальных слоёв. Благодаря этому за один тест можно узнать оптимальные настройки.
Печатали из Sunlu Standart Resin белого цвета.
Первичные настройки поставили такие:
|
Высота слоя, мм |
0,05 |
|
Количество нижних слоёв, шт |
5 |
|
Время засветки нижних слоёв, с |
45 |
|
Время засветки нормальных слоёв, с |
1.5 |
|
Пауза перед засветкой, с |
0.5 |
Первая печать
Всё получилось с первого раза, оптимальные настройки ниже:
|
Высота слоя, мм |
0,05 |
|
Количество нижних слоёв, шт |
5 |
|
Время засветки нижних слоёв, с |
45 |
|
Время засветки нормальных слоёв, с |
2.6 |
|
Пауза перед засветкой, с |
0.5 |
|
Высота подъёма стола, мм |
8 |
|
Скорость подъёма стола, мм/сек |
2 |
|
Скорость опускания стола, мм/сек |
6 |

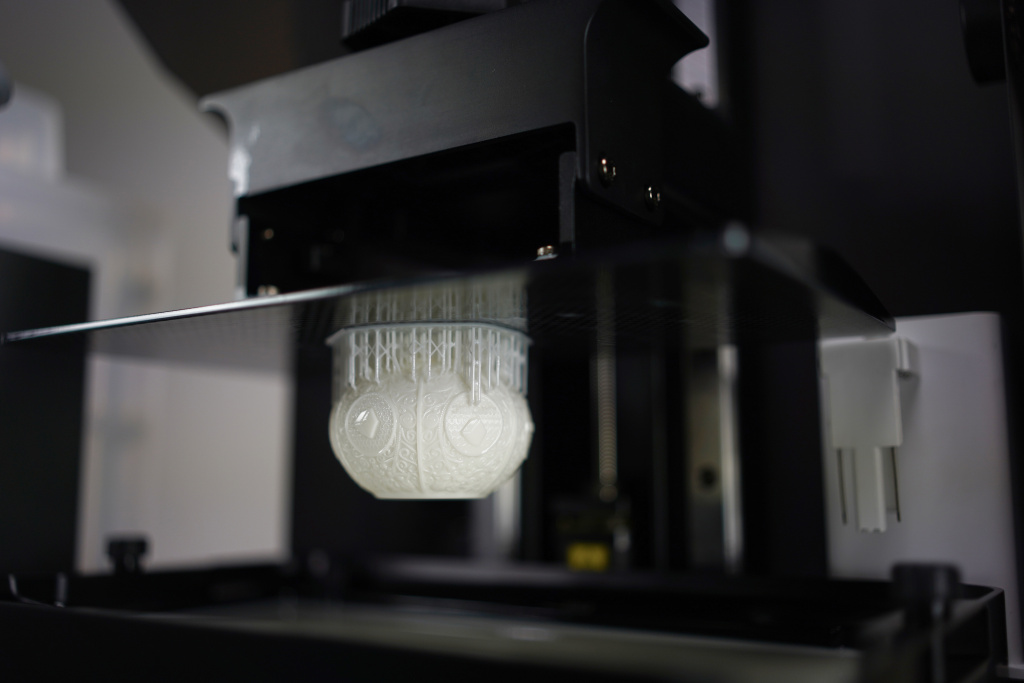

Второй напечатали тестовую модель с флешки. Настройки печати не меняли.

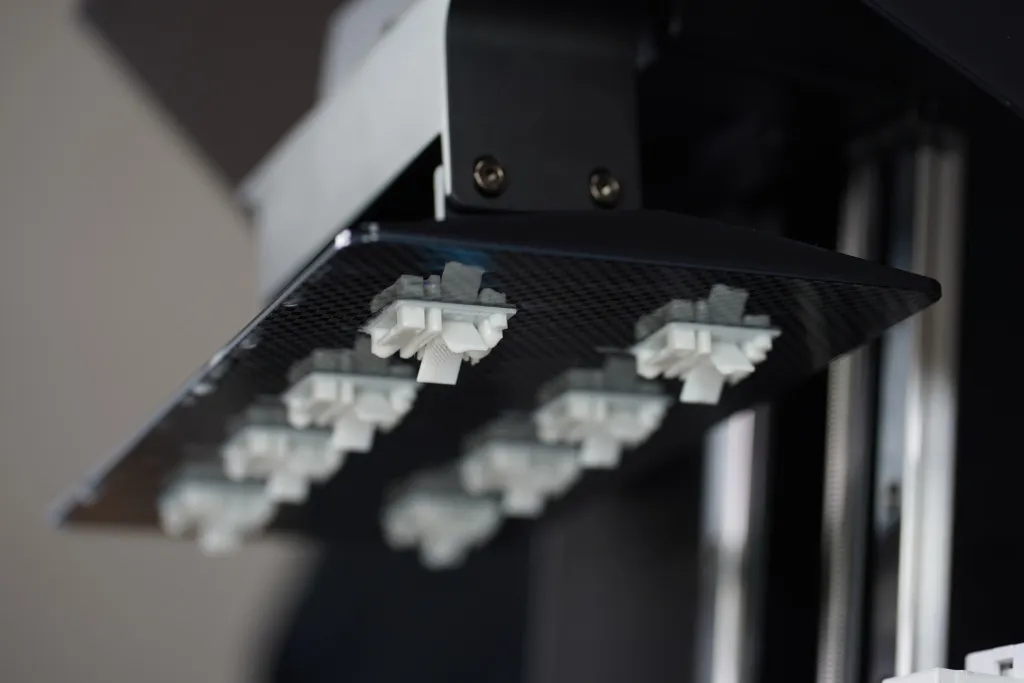

Тест на столе принтера

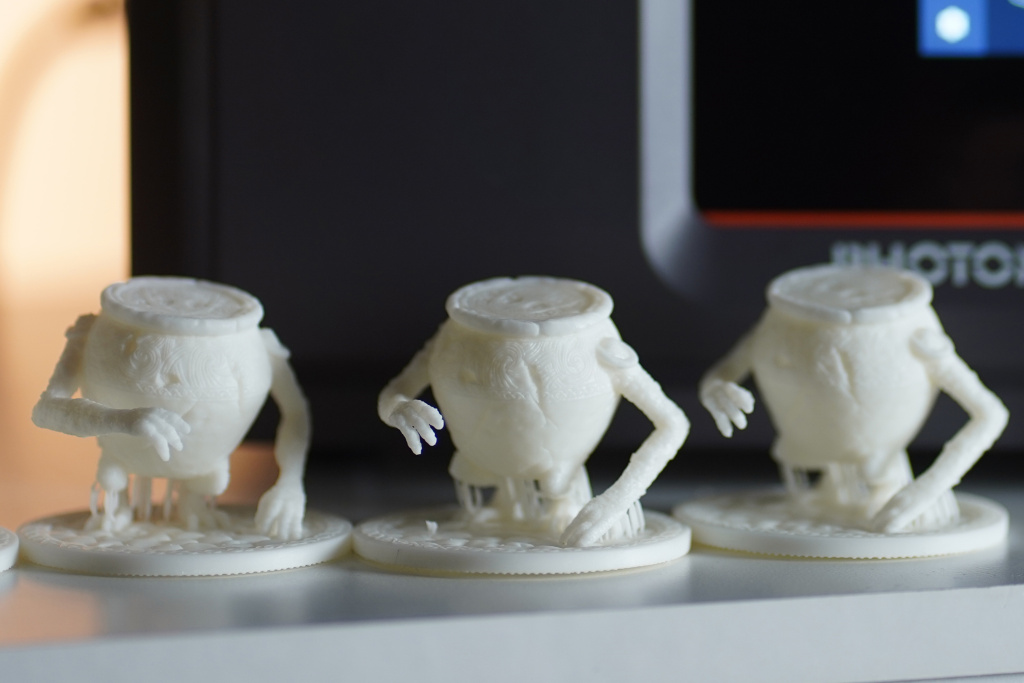

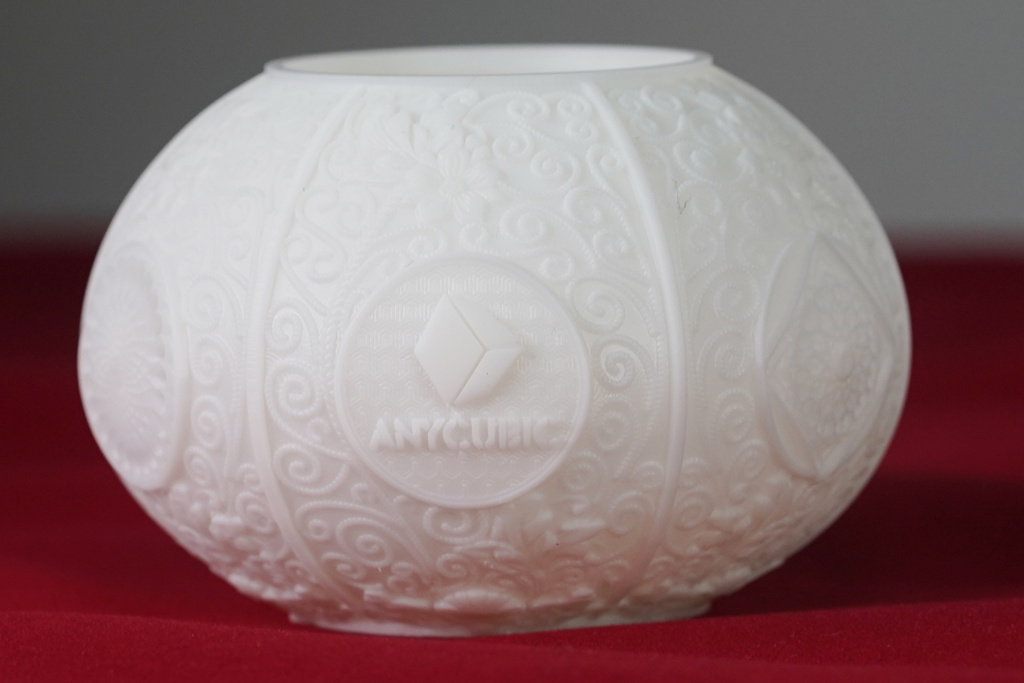

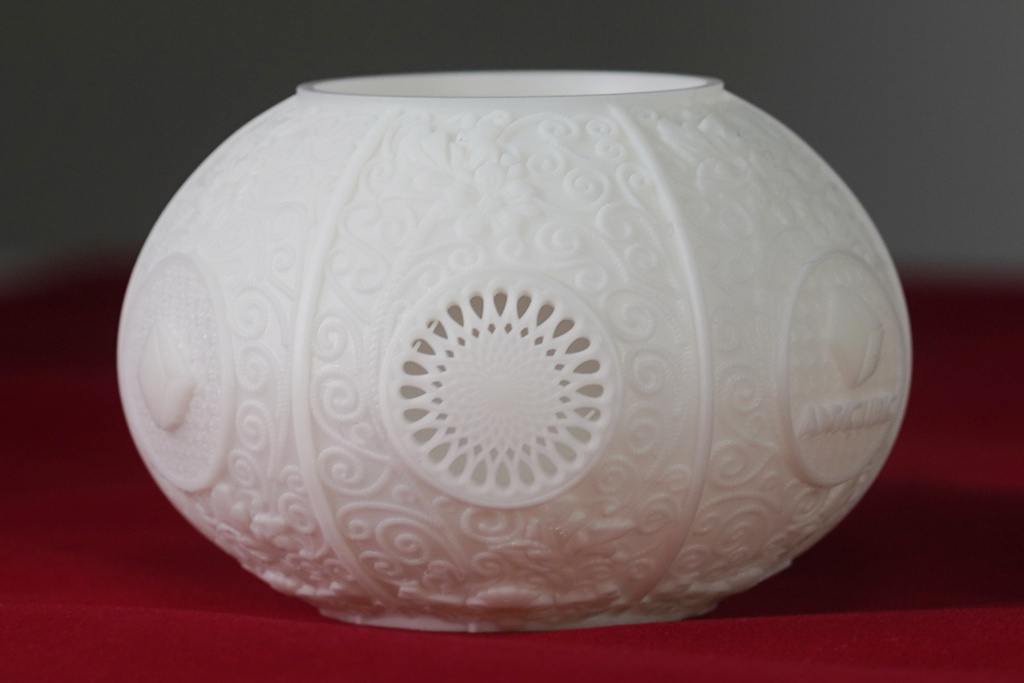

Тест после промывки
Результат приятно удивил. На модели отлично пропечатаны мелкие элементы. Размер пикселя M7 Max составляет 46×46 мкм, и это не лучший в лиенйке показатель. У M7 и M7 Pro пиксели размером 16,8×24,8 мкм. Мельчайшая детализация на маленьких принтерах получается лучше, но не настолько, чтобы сходу понимать, на каком принтере напечатана модель.
Как и другие модели серии, принтер издает шум от работы вентиляторов во время печати. Хотя уровень шума в M7 Max несколько ниже по сравнению с M7 и M7 Pro, он всё же остаётся заметным. Это следует учитывать при выборе места для размещения устройства. Осторожность следует проявлять при размещении принтера в жилых помещениях. Не рекомендуется устанавливать 3D-принтер в спальне или других помещениях для отдыха, где вы планируете проводить время сна. Это связано не только с уровнем шума, но и с безопасностью.
При работе с фотополимерными принтерами необходимо помнить о токсичности используемых смол. В процессе печати материалы выделяют испарения, которые могут быть вредны при длительном вдыхании.
Для безопасной работы с принтером обязательно используйте средства индивидуальной защиты. Это поможет минимизировать риски и обеспечит безопасное взаимодействие с устройством и расходными материалами.

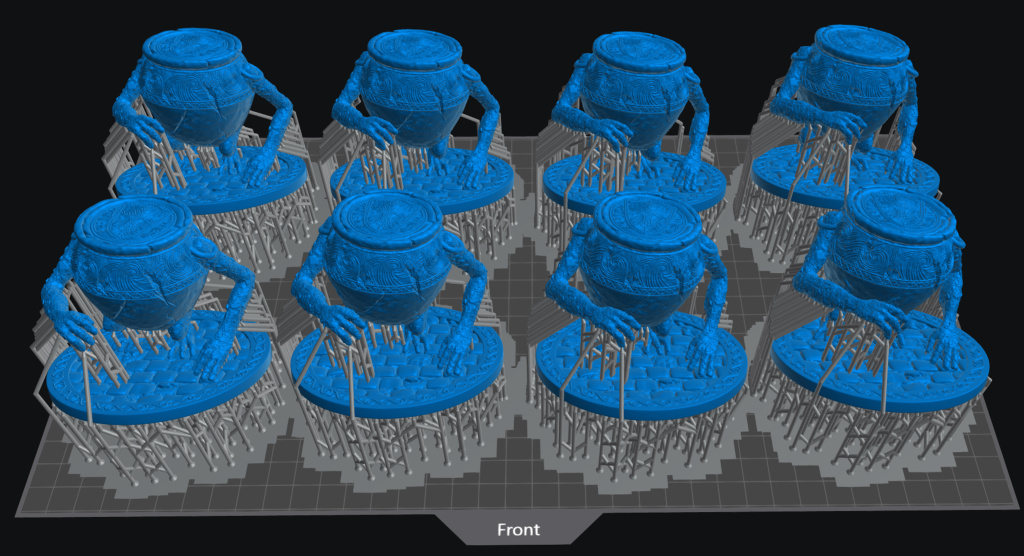

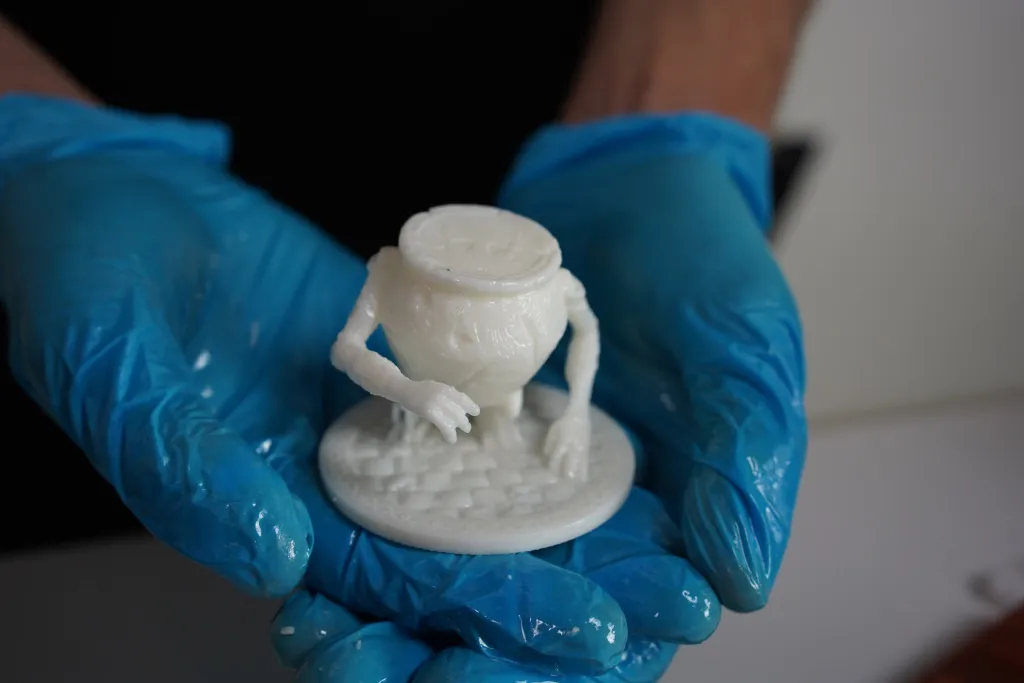

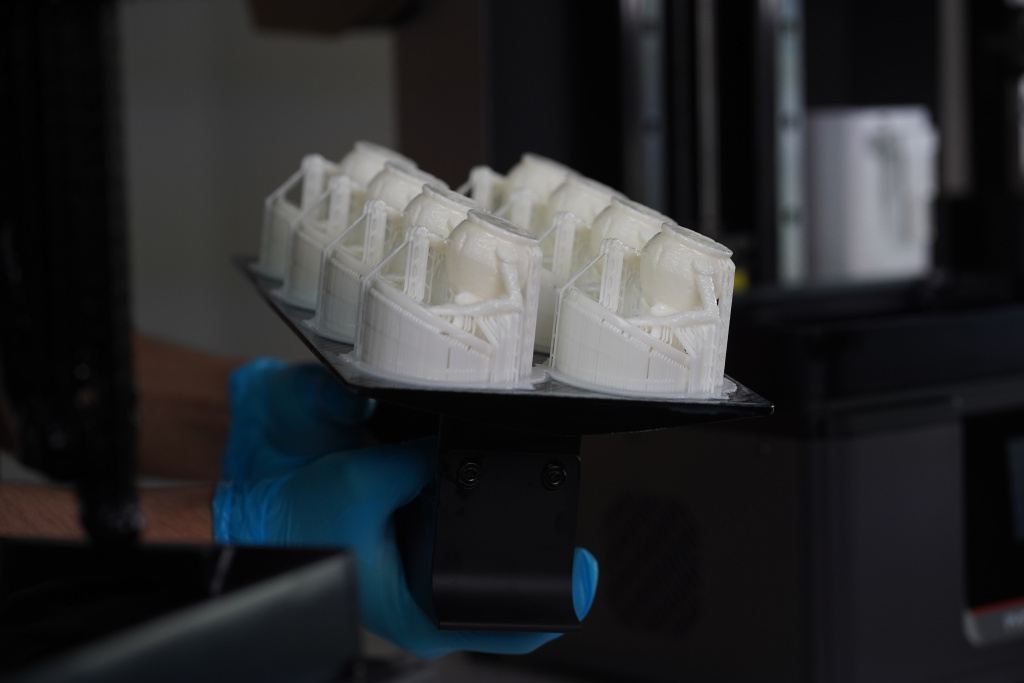

Первая настоящая печать состояла из восьми одинаковых моделей. Они входят в шахматный набор, каждая фигура в котором посвящена персонажу из компьютерной игры Elden Ring. Скриншоты набора и подготовленных моделей:

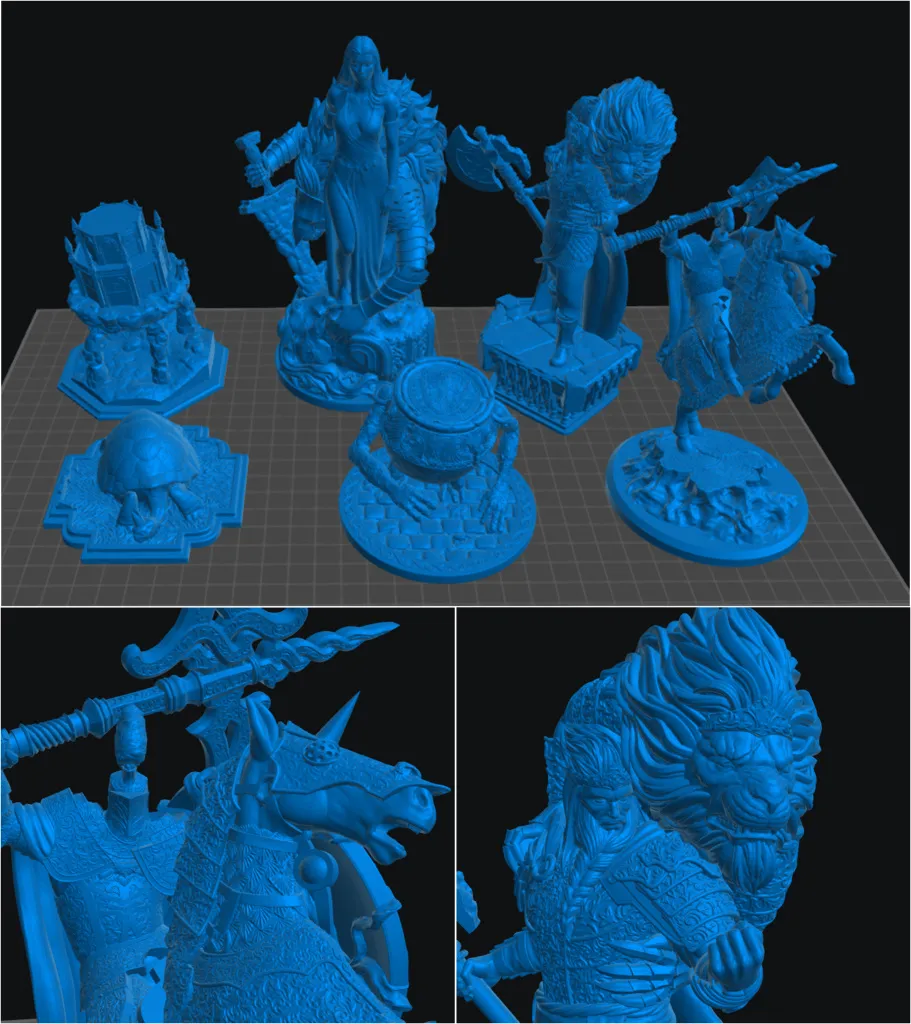

Модели и модели поближе
Модели с поддержками
Каждая фигурка в этом тематическом наборе — настоящее произведение искусства, отражающее уникальный дизайн героев Elden Ring. Вместо классических шахматных фигур — тщательно проработанные образы персонажей.
Печать прошла успешно, результаты ниже:

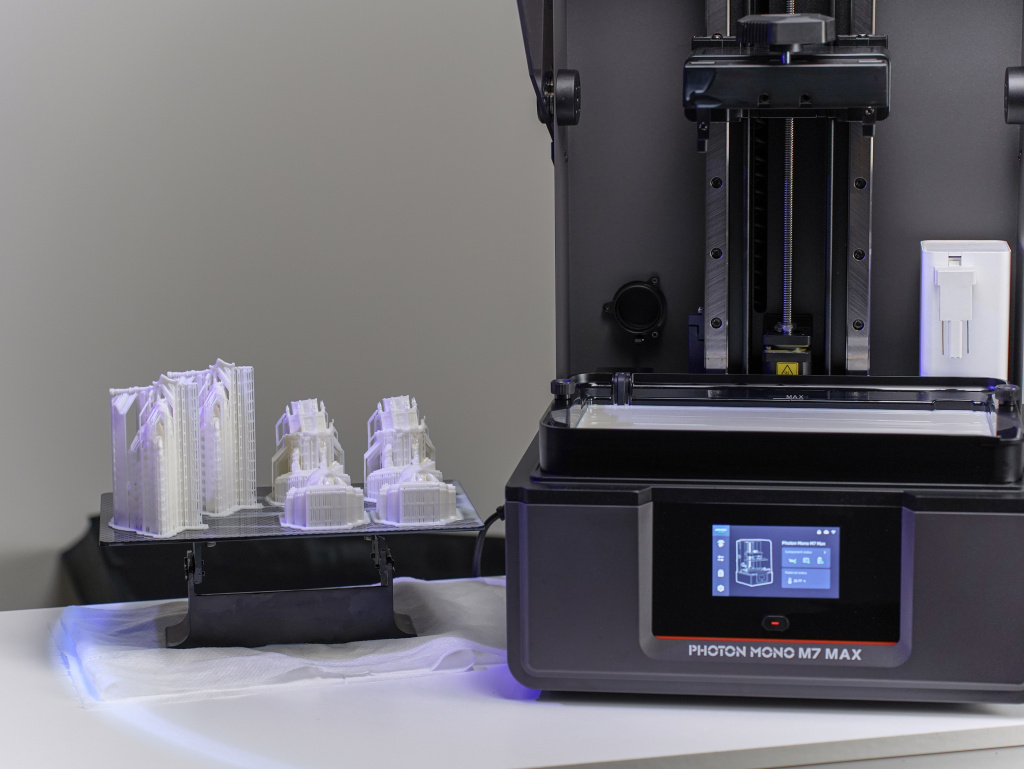

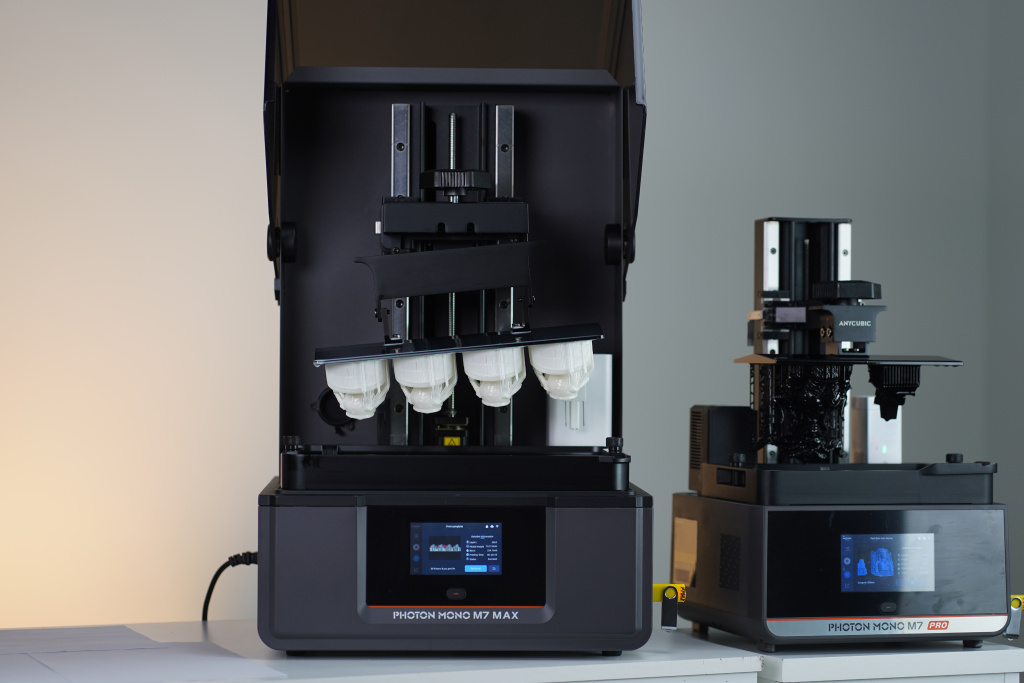

Принтеры напечатали
На столе принтера
Пешка почти без поддержек
Промытые пешки
Далее мы печатали оставшиеся фигуры - коня, слона, ладью, ферзя и короля. Ниже результаты печати и сравнение качества с M7. Все белые фигуры напечатаны на M7 Max, чёрные на M7.

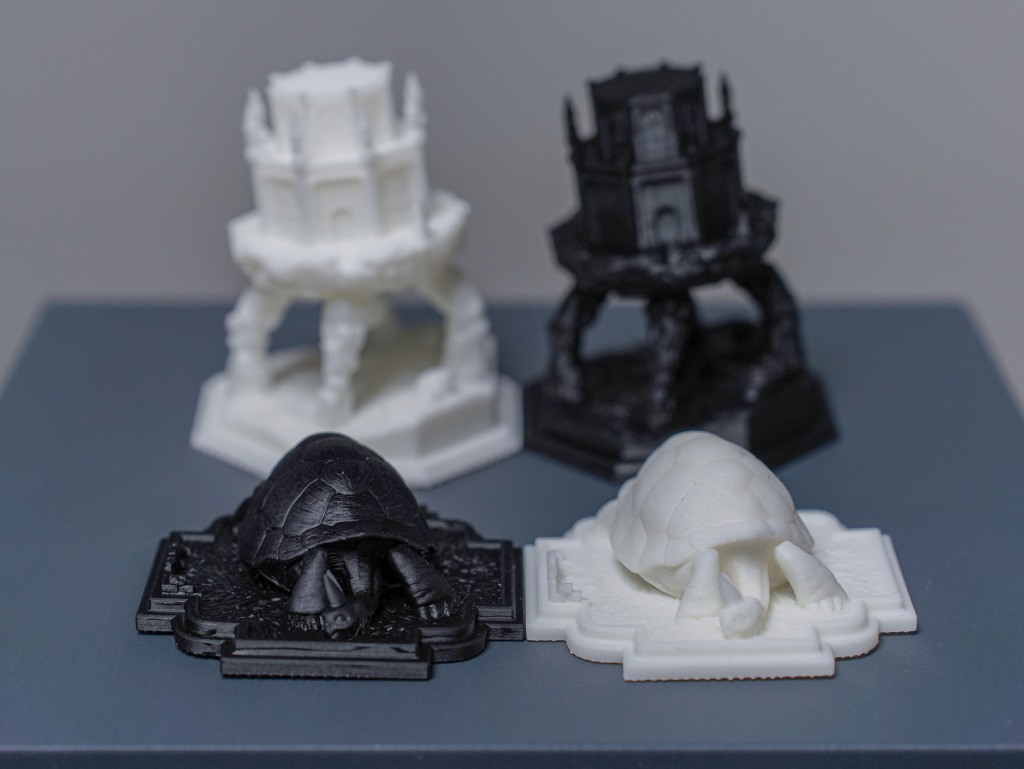

Кони, слоны и ладьи

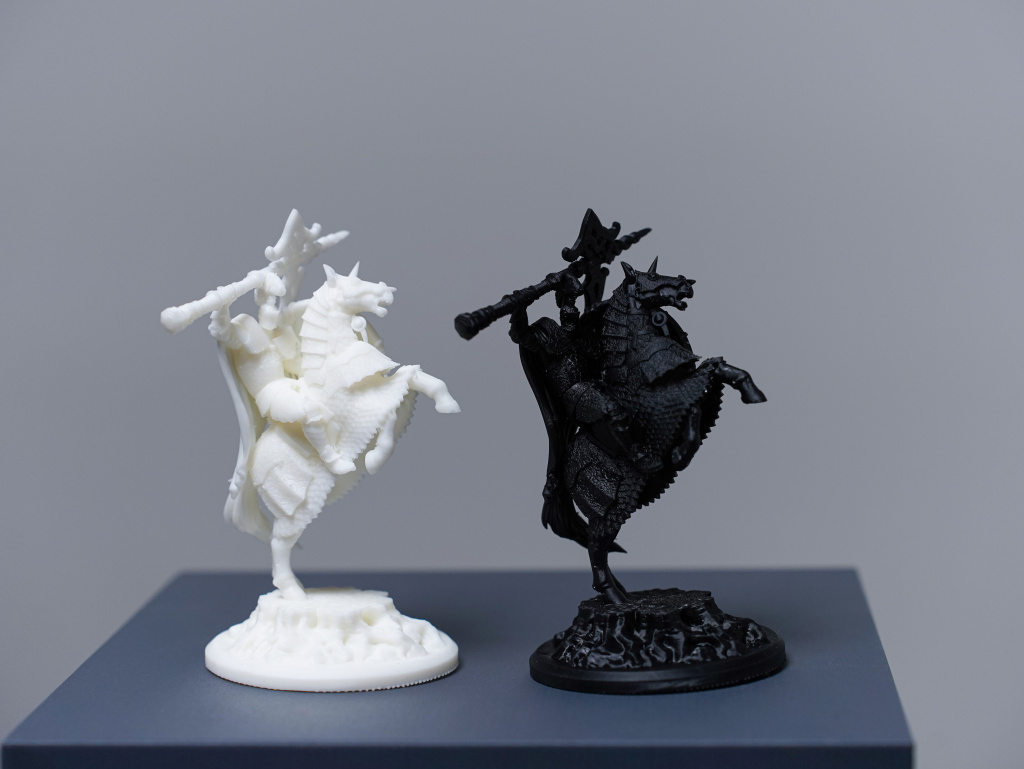

Кони

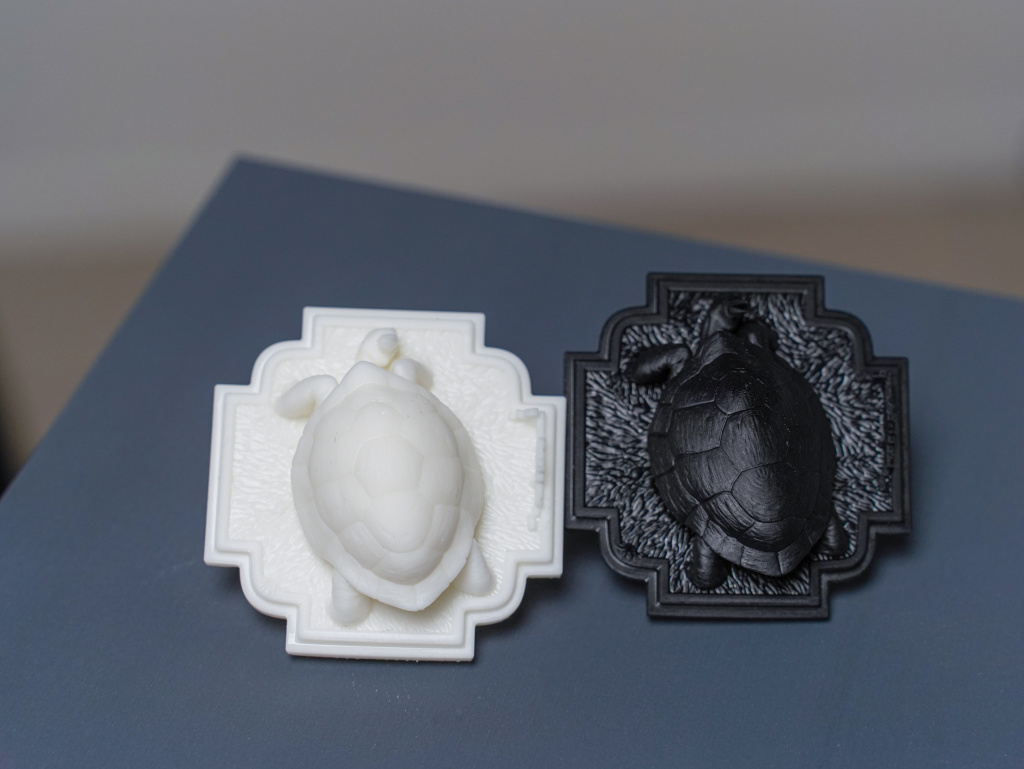

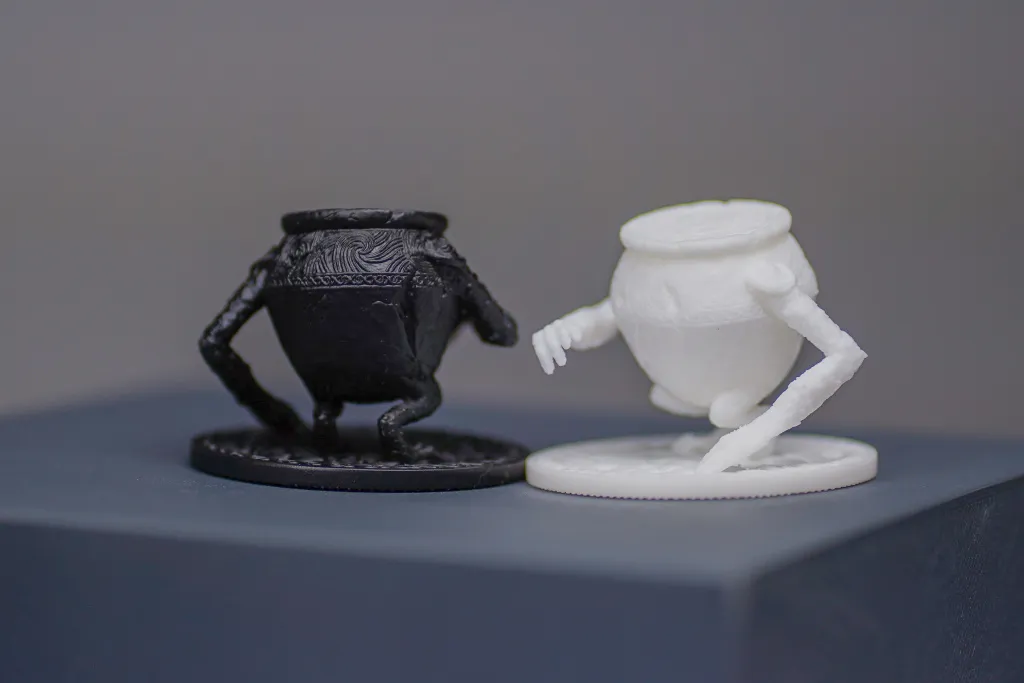

Это слоны, не спрашивайте, почему черепахи

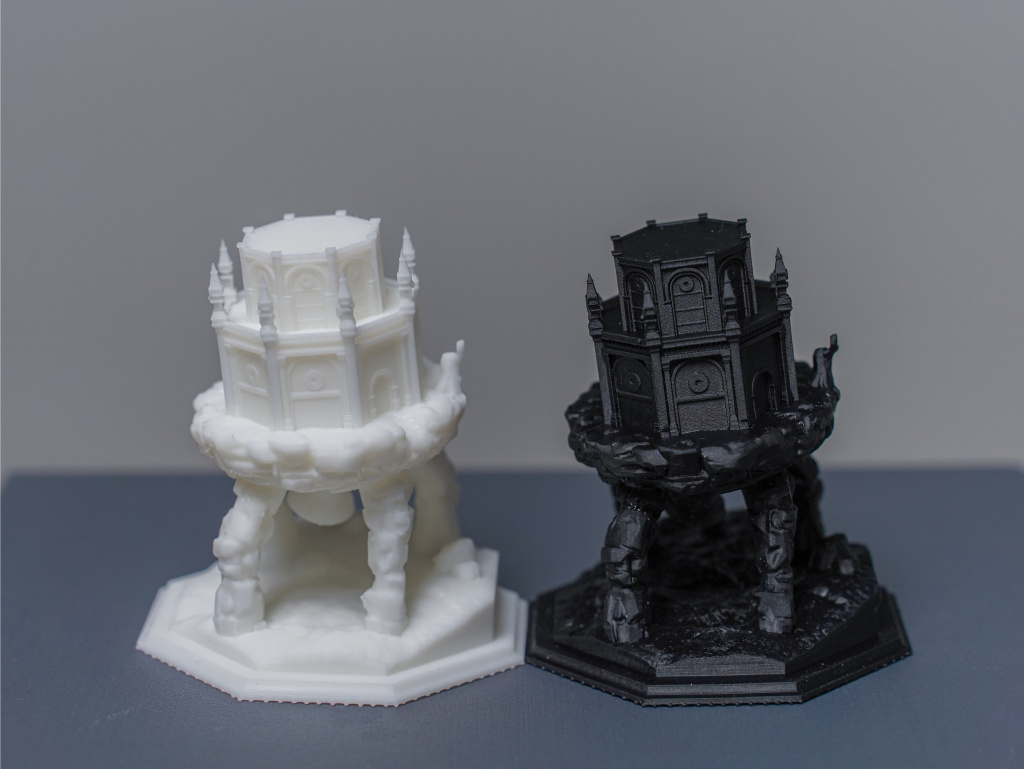

Ладьи

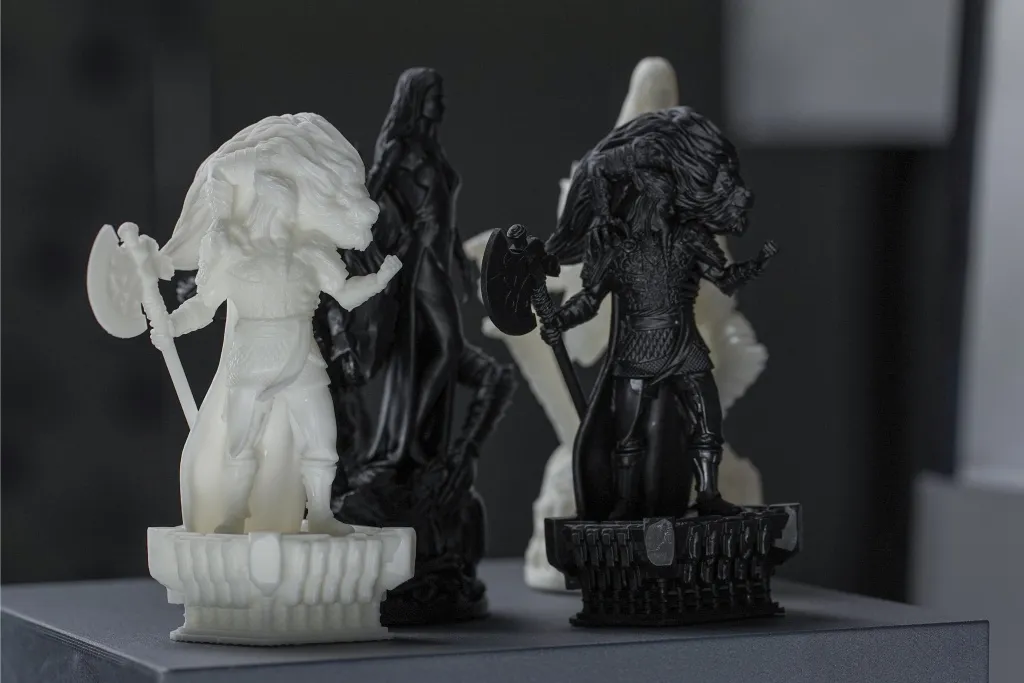

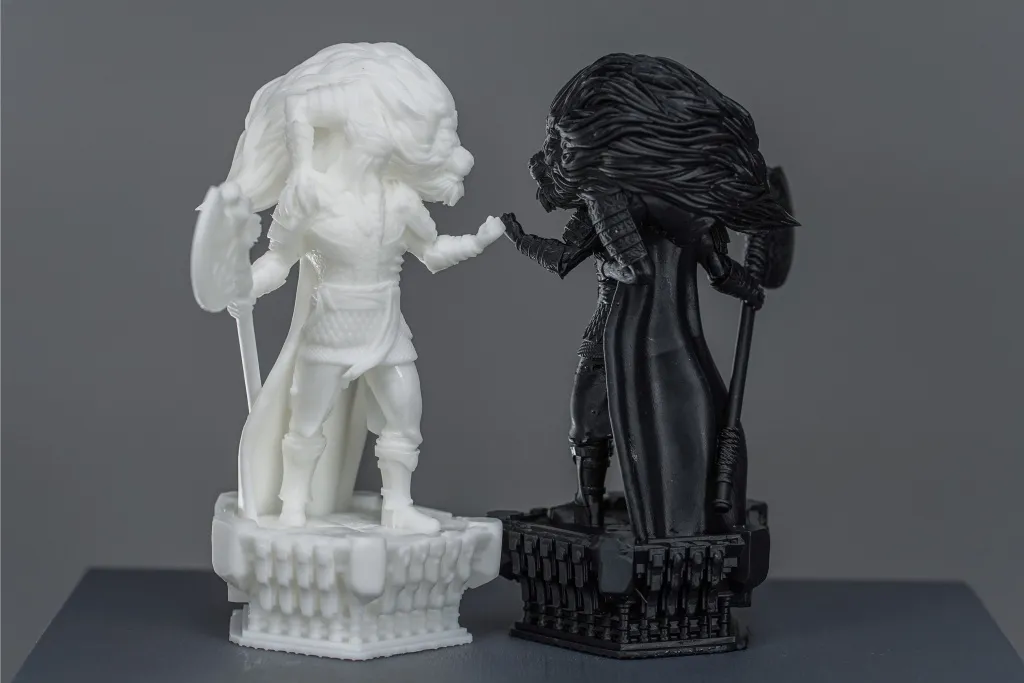

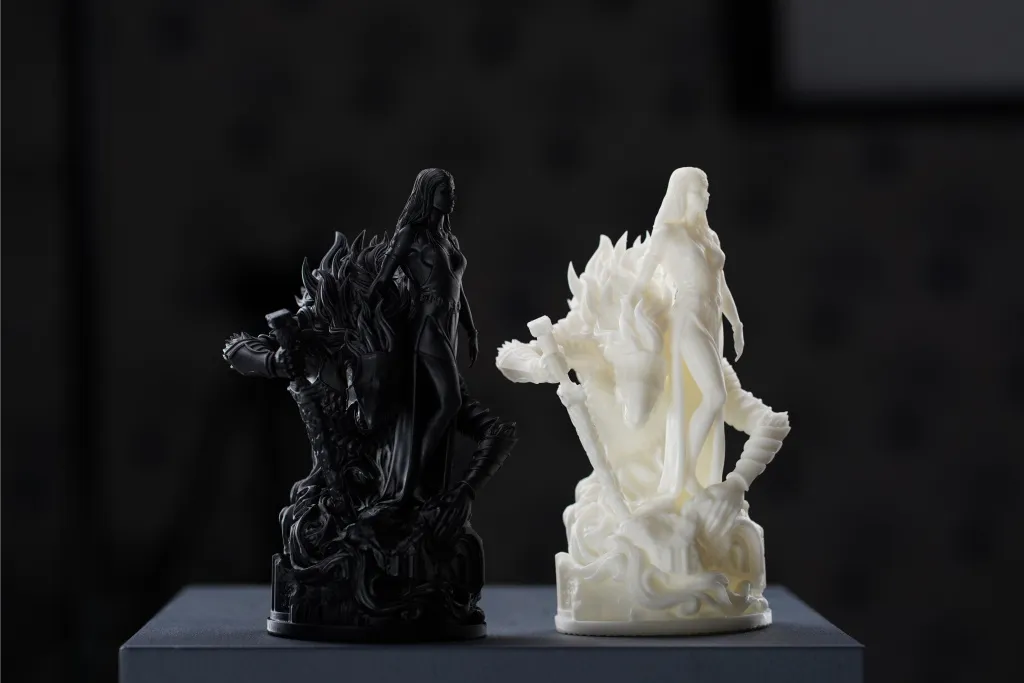

Ферзи
Короли

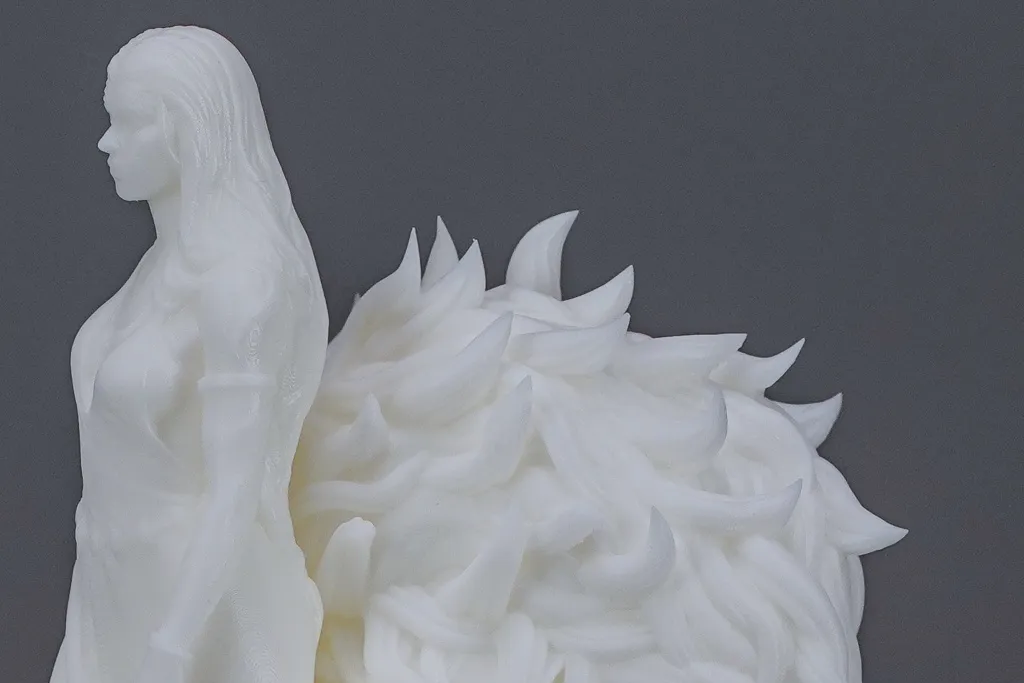

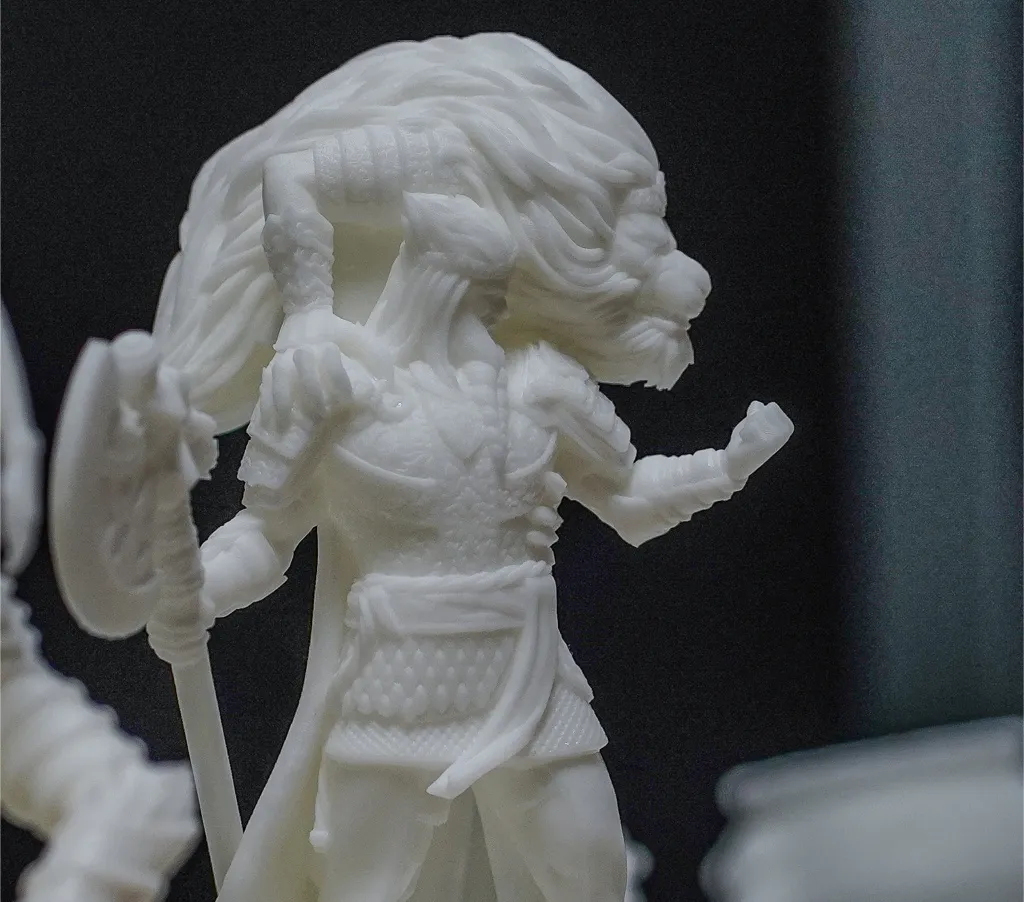

Детализация фигур
Большая рабочая область принтера позволила существенно ускорить печать шахматного набора. Если для создания аналогичного набора чёрных фигур на модели M7 требовалось шесть последовательных запусков, то на Max удалось уложиться всего в три печати. Это наглядно демонстрирует преимущества расширенного рабочего пространства.
Результаты печати превзошли ожидания — качество готовых фигур оказалось превосходным. Модели получились детализированными, с чётко проработанными элементами. Особенно радует отсутствие дефектов на ровных поверхностях: нет ни полос, ни искажений, ни других типичных проблем при печати.
Для завершения набора была напечатана и сама доска. Для этой задачи были задействованы FDM-принтеры — FlashForge Adventurer 5M Pro и FlyingBear S1.
Выводы
Photon Mono M7 Max — большой принтер с надёжной механикой и множеством интересных фишек и особенностей.
Он идеально печатает и прощает ошибки новичкам. Для тех, у кого нет времени, есть мобильное приложение с коллекцией 3д моделей. Размеры области печати позволяют создавать как миниатюры и стоматологические прототипы, так и большие художественные или технические детали с высокой точностью.
Достоинства M7 Max:
-
Большая область печати;
-
Отличное качество печати;
-
Надёжная механика;
-
Простота обслуживания;
-
Равномерная экспозиция;
-
Алгоритмы ускорения печати и предотвращения ошибок;
Недостатки:
-
Шум при печати;
-
Отсутствие камеры для мониторинга;
-
Страдающая локализация.
