Обзор Anycubic Photon Mono 4
|
Технические характеристики Anycubic Photon Mono4 |
|
|
Область печати |
153.4мм×87мм×165мм |
|
Скорость печати |
Standard Resin, высота слоя 0.1мм, скорость ≤50мм/ч High Speed Resin высота слоя 0.1мм, скорость ≤70мм/ч |
|
Высота слоя |
0,03-0,15мм |
|
Экран |
7’’ монохромный LCD |
|
Разрешение экрана |
9024×5120 |
|
Размер пикселя по X и Y |
17x17м |
|
Источник света |
Параллельные УФ матрицы |
|
Равномерность экспозиции |
80-90% |
|
Интенсивность света |
~3000μW /см² |
|
Длина волны УФ-излучения |
405нм |
|
Пленка |
FEP |
|
Дисплей для управления |
2.8’’ TFT сенсорный |
|
Выравнивание |
Ручное четырехточечное |
|
Слайсер |
Anycubic Photon Workshop |
|
Передача файлов |
USB |
Давайте подробно разберём размер пикселя 17×17 микрометров и его влияние на качество печати.
Для наглядного сравнения рассмотрим флагманские модели Anycubic: Photon Mono M7 Pro с разрешением 16.8×24.8 микрометров и Photon Mono M7 Max с разрешением 46×46 микрометров. Примечательно, что у бюджетного Photon Mono 4 размер пикселя почти в три раза меньше, чем у топовой модели линейки. Однако это не означает троекратного улучшения качества печати.
Причина кроется в особенностях человеческого зрения, которое практически не различает разницу между пикселями размером 17 и 46 микрометров. Для наглядности ниже приведена картинка - сравнение пикселей на фоне одного миллиметра, масштабированного для простоты восприятия. Когда посмотрите на неё, представьте один миллиметр в нормальном масштабе, и вы всё поймете.
.jpg "11 (8).jpg")

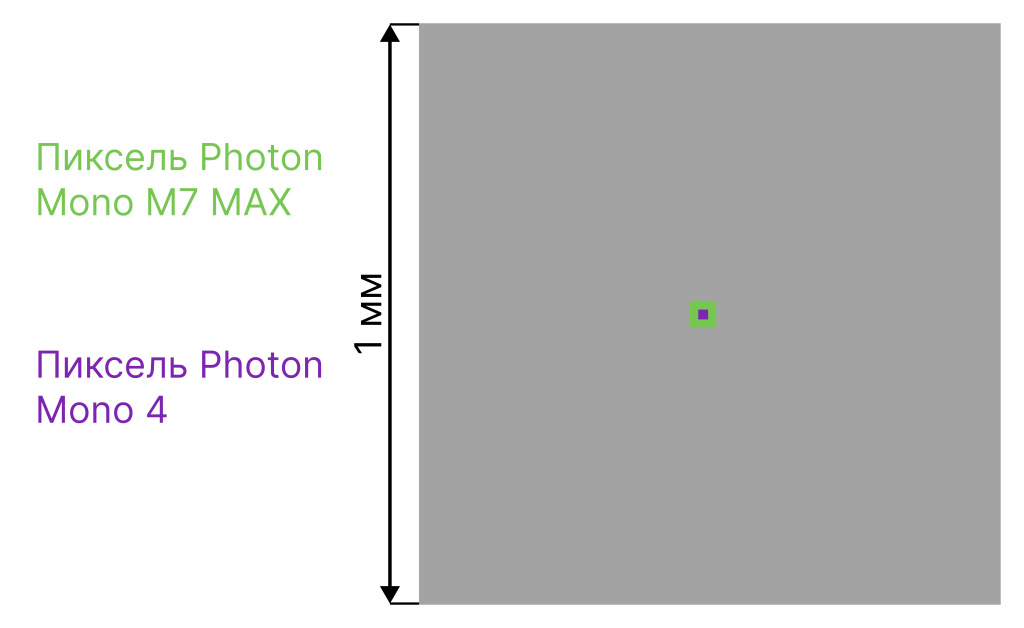

Сравнение размеров пикселей на фоне одного миллиметра
Важно отметить, что почти все современные LCD-принтеры имеют пиксели размером 50×50 микрометров или меньше. Заметную разницу в качестве печати между устройствами с разным размером пикселя способны увидеть только опытные пользователи.
Таким образом, размер пикселя, безусловно, влияет на качество печати, но не настолько существенно, чтобы делать его единственным определяющим фактором при выборе принтера.

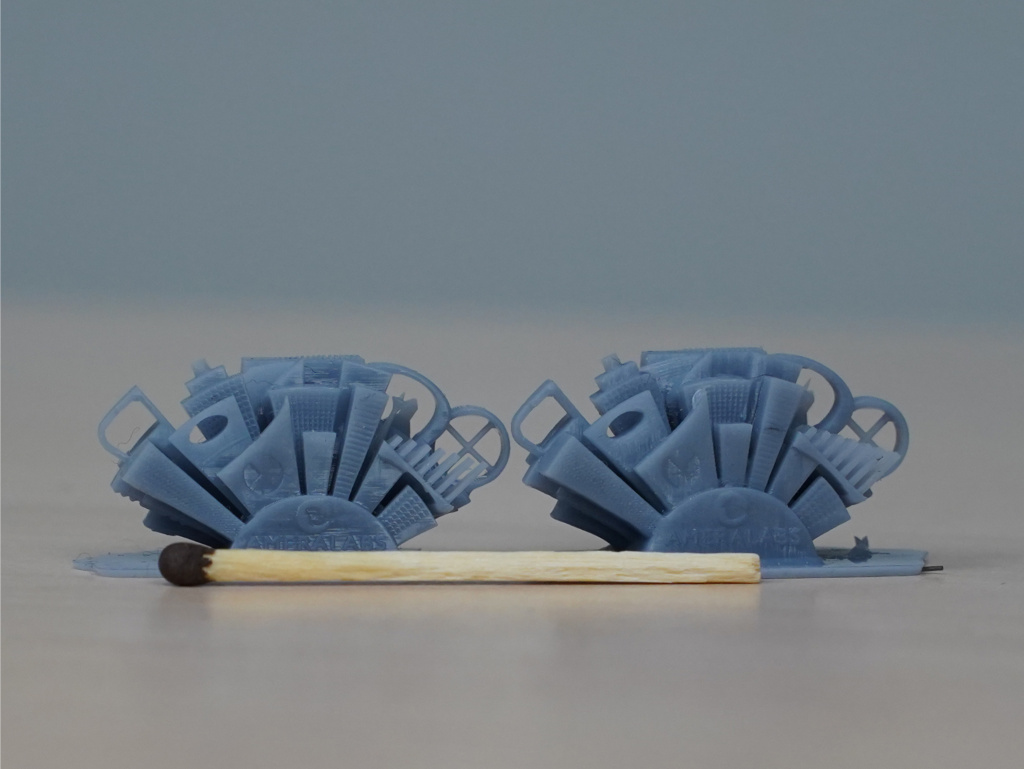

На фотографии ниже представлены результаты печати двух идентичных моделей, изготовленных с использованием одинаковой смолы и одинаковой толщины слоя (0,05 мм). Основное различие между образцами заключается в размере пикселя используемых принтеров:
-
Photon Mono 4 — 17×17 микрометров
-
Photon M3 — 40×40 микрометров
Разница в размере пикселя составляет почти 2,5 раза, что теоретически должно давать значительное различие в качестве. Однако на практике человеческий глаз не всегда способен чётко определить, какая модель напечатана на каком принтере, что подтверждает наши предыдущие выводы о пределах восприятия качества печати.
Спичка, размещённая рядом с моделями, служит для оценки реального масштаба деталей и помогает лучше понять, насколько малы различия в размере пикселя в контексте готовой модели.
Наглядное сравнение демонстрирует, что даже существенная разница в размере пикселя не всегда приводит к визуально заметному улучшению качества готовой модели.
.jpg "12 (8).jpg")
Что с Mono 4, что с M3?
Отсутствие встроенного Wi-Fi модуля определяет особый способ взаимодействия с принтером — все файлы необходимо передавать через флешку. Это накладывает определённые ограничения: пользователь не может удалённо контролировать процесс печати или управлять принтером на расстоянии. Отсутствует возможность получать уведомления о завершении печати или отслеживать её прогресс онлайн.
Однако такой подход имеет свои преимущества. При каждой загрузке новой задачи пользователь физически находится рядом с принтером, что позволяет провести предварительный осмотр: проверить уровень смолы в ванночке, убедиться в отсутствии посторонних предметов на рабочем столе и при необходимости перемешать фотополимер.
Особое внимание стоит уделить уровню шума при работе устройства в домашних условиях. Photon Mono 4 демонстрирует тишину при печати — слышны лишь едва уловимые звуки работы охлаждающих вентиляторов печатной платы и источника света.
В базовой комплектации отсутствует система фильтрации Air Pure, предназначенная для улавливания летучих частиц смолы во время печати, но его можно докупить и устанавливать прямо в камеру на время печати.
Работа в слайсере Photon Workshop

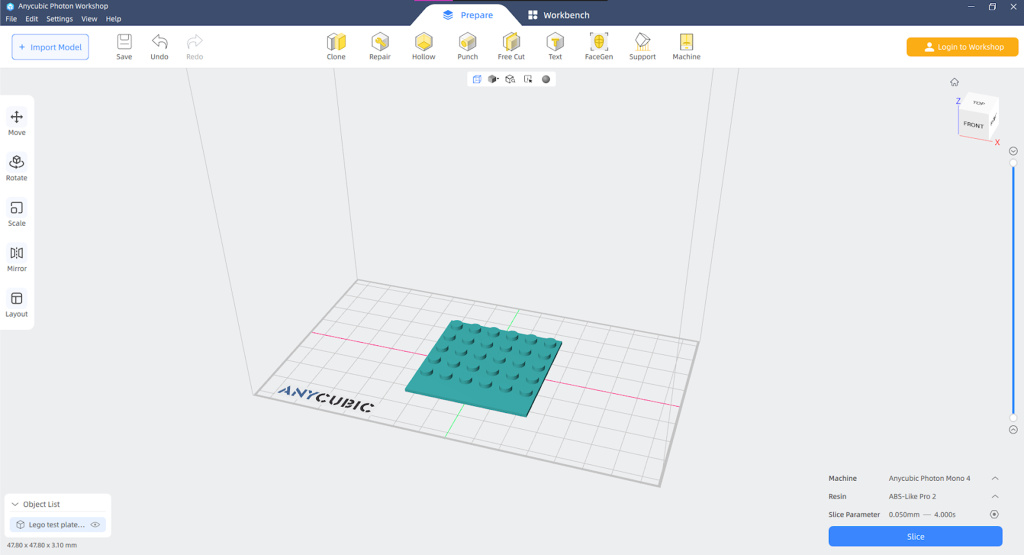

На флешке есть старая версия слайсера Anycubic Photon Workshop. После установки программа сразу предлагает обновить её до актуальной версии, что рекомендуется сделать для получения всех функциональных возможностей.
Важно отметить, что ПО не имеет русскоязычной локализации — пользователям доступны только английский и китайский варианты интерфейса.
.jpg "13 (8).jpg")
Интерфейс слайсера
По своим возможностям слайсер практически идентичен CHITUBOX. Можно работать с поддержками структурами, настраивая их параметры с высокой точностью. В программе удобно создавать различные внутренние полости и отверстия в моделях, а также изменять размеры деталей и размещать их на печатной платформе.

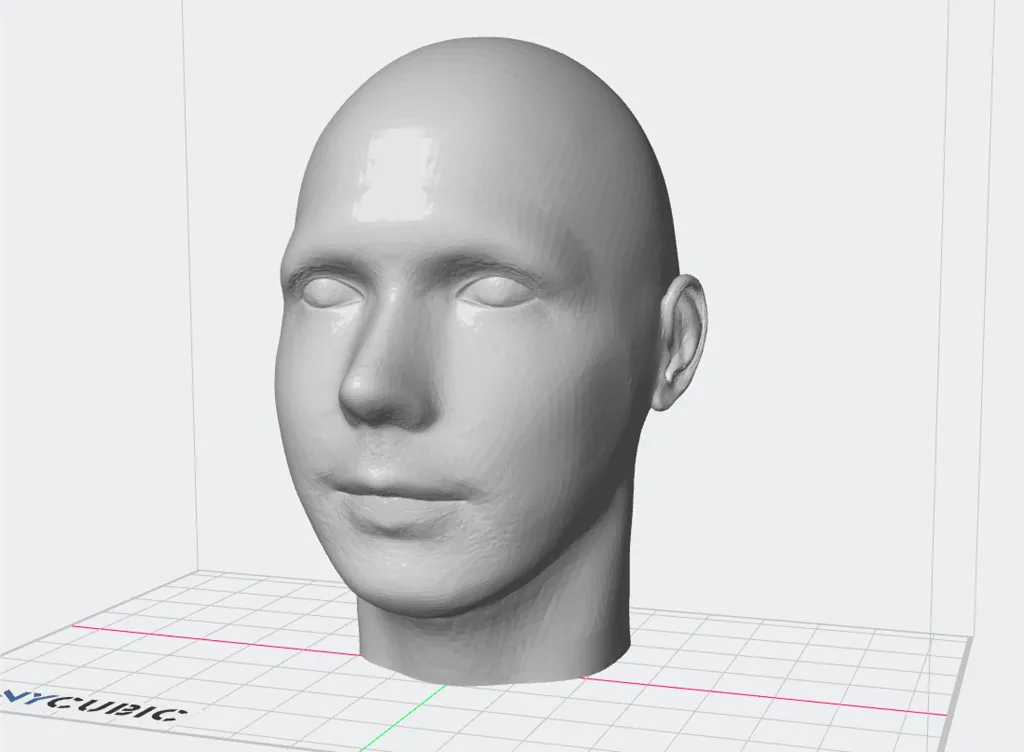

Также есть возможность наносить текстовые элементы на 3D-модели. Интересна функция FaceGen — инструмент, позволяющий генерировать трёхмерные модели лица на основе трёх фотоснимков.
.jpg "14 (6).jpg")
Если хотите узнать, как бы вы выглядели без волос, то вам в «FaceGen»
.jpg "15 (8).jpg")

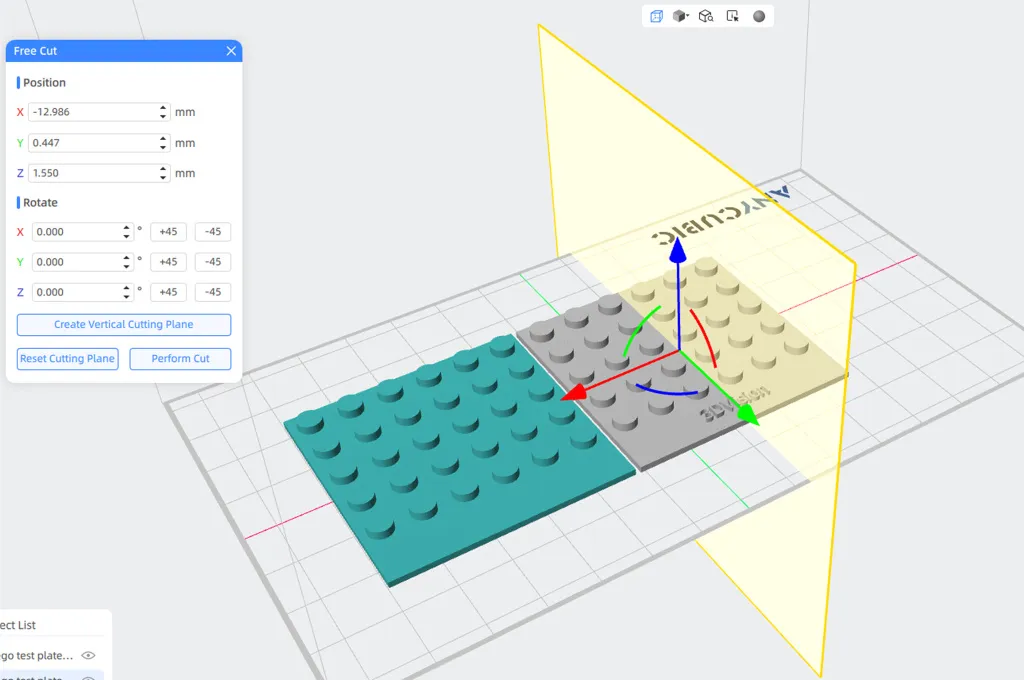

Функционал слайсера
Пользовательский интерфейс Photon Workshop простой и понятный. Особенно для тех, кто знаком с другими слайсерами для фотоплимерных принтеров. Однако у программы есть определённые ограничения: отсутствует библиотека готовых 3D-моделей, поэтому пользователям приходится самостоятельно искать и загружать тестовые файлы.
Также стоит отметить отсутствие важных настроек, связанных с характеристиками материалов — нет возможности настраивать параметры усадки смолы и параметры допуска для создания отверстий.

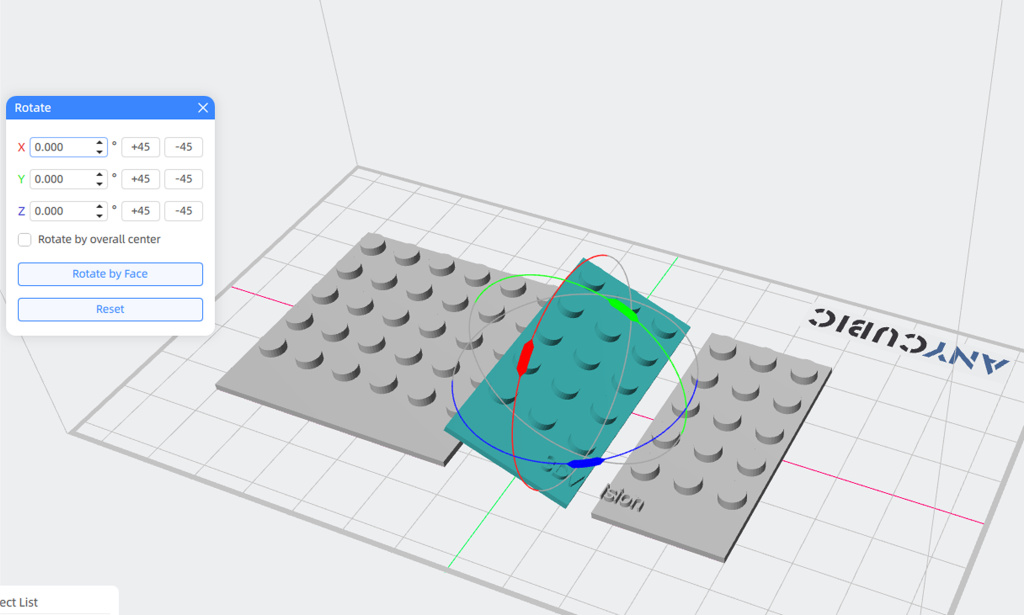

Обнаружен технический недочёт в работе программы: при выполнении поворота модели поля ввода значений угла всегда показывают «0», даже если объект был повёрнут. Из-за этого приходится вручную подсчитывать количество нажатий на кнопки управления поворотом для определения точного угла вращения модели.
.jpg "16 (8).jpg")
Модель повернута на 20 градусов, а в поле ввода «ноль»
Все модели, которые мы напечатали, были подготовлены в Photon Workshop.
Примеры печати
Первым мы напечатали R_E_R_F тест с флешки. Использовали смолу Anycubic ABS-Like Pro 2 с такими настройками:
|
Высота слоя, мм |
0,05 |
|
Количество нижних слоёв, шт |
5 |
|
Время засветки нижних слоёв, с |
25 |
|
Время засветки нормальных слоёв, с |
2,5 |
|
Пауза перед засветкой, с |
1 |
Все тестовые детали отвалились от стола. После калибровки стола поставили печать заново, увеличив время засветки нижних слоёв до 35 секунд. От стола отвалились 4 из 8 деталей.
Увеличили время засветки нижних слоёв до 50 секунд, а время засветки нормальных слоёв до 3 секунд, и от стола ничего не отвалилось. Оптимальное время экспозиции составило 50 секунд для нижних слоёв и 4 секунды для нормальных слоёв.

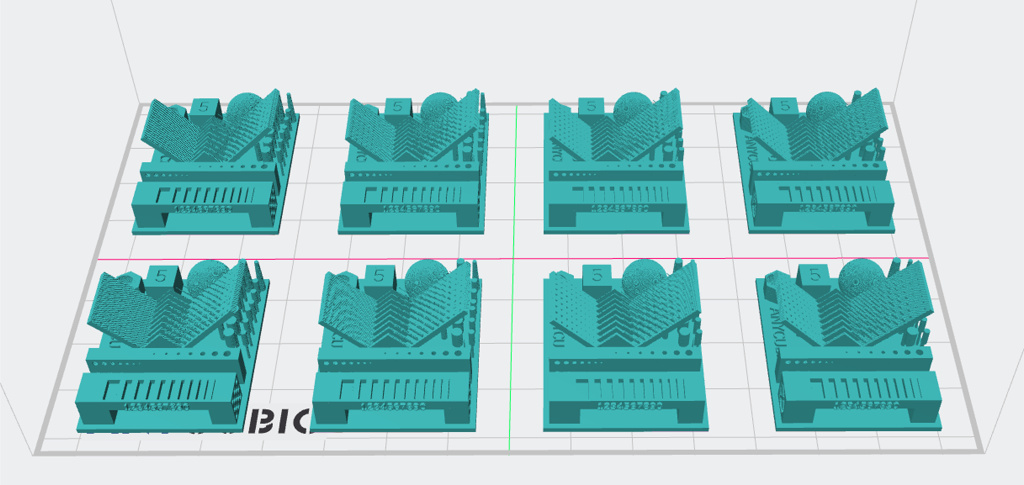

R_E_R_F тест (Resin Exposure Range Finder) - это набор из восьми одинаковых тестовых моделей, отличаются они только временем засветки нормальных слоёв.
.jpg "17 (6).jpg")
R_E_R_F тест
Время засветки первой модели равно этому значению в слайсере, а это же время у следующих деталей увеличивается на 0,25 с относительно предыдущей.
Если в слайсере задать время засветки 2 с, то засветка нормальных слоёв:
-
у первой детали 2 с;
-
второй 2,25 с;
-
третьей 2,5 с;
-
четвертой 2,75 с;
-
пятой 3 с;
-
шестой 3,25 с;
-
седьмой 3,5 с;
-
восьмой 3,75 с.
Таким образом, можно за один тест узнать оптимальное время засветки нормальных слоёв.

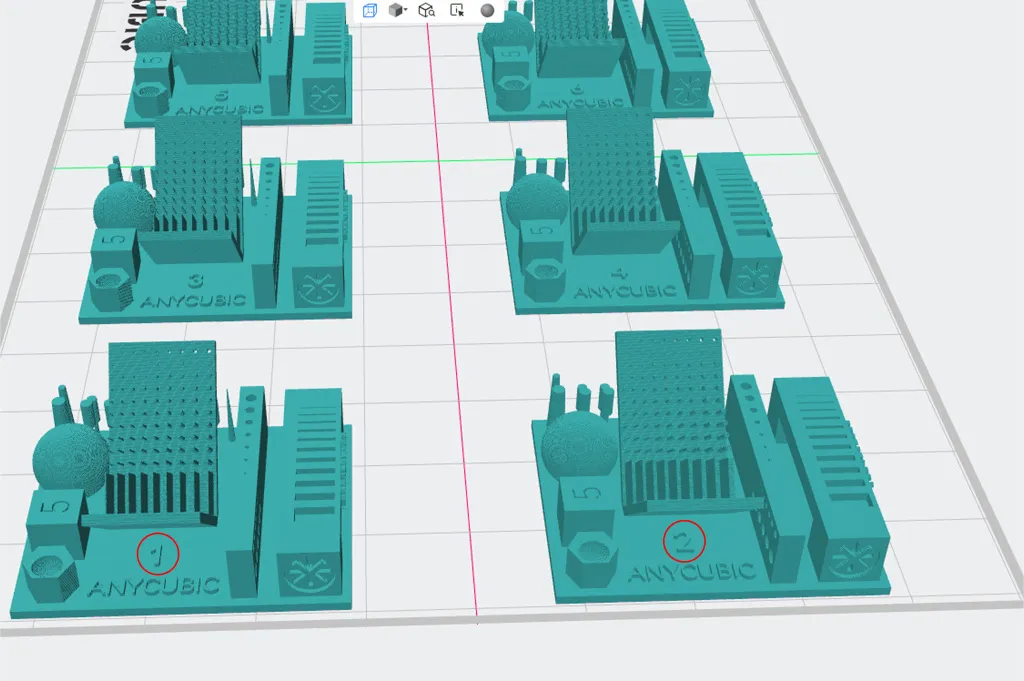

Номера деталей можно увидеть, если знать, куда смотреть:
.jpg "18 (8).jpg")
Номера моделей в R_E_R_F тесте
После серии тестовых печатей мы подобрали такие настройки:
Для Anycubic ABS-Like Pro 2 черного цвета
|
Высота слоя, мм |
0,05 |
|
Количество нижних слоёв, шт |
5 |
|
Время засветки нижних слоёв, с |
50 |
|
Время засветки нормальных слоёв, с |
4 |
|
Пауза перед засветкой, с |
1 |
ABS-Like Pro 2 прозрачной
|
Высота слоя, мм |
0,05 |
|
Количество нижних слоёв, шт |
5 |
|
Время засветки нижних слоёв, с |
50 |
|
Время засветки нормальных слоёв, с |
3,6 |
|
Пауза перед засветкой, с |
1 |
ABS-Like V2 черного цвета
|
Высота слоя, мм |
0,05 |
|
Количество нижних слоёв, шт |
5 |
|
Время засветки нижних слоёв, с |
50 |
|
Время засветки нормальных слоёв, с |
4 |
|
Пауза перед засветкой, с |
0,5 |
Anycubic Standart Resin серого цвета
|
Высота слоя, мм |
0,05 |
|
Количество нижних слоёв, шт |
5 |
|
Время засветки нижних слоёв, с |
50 |
|
Время засветки нормальных слоёв, с |
4,2 |
|
Пауза перед засветкой, с |
0,5 |
.jpg "19 (8).jpg")

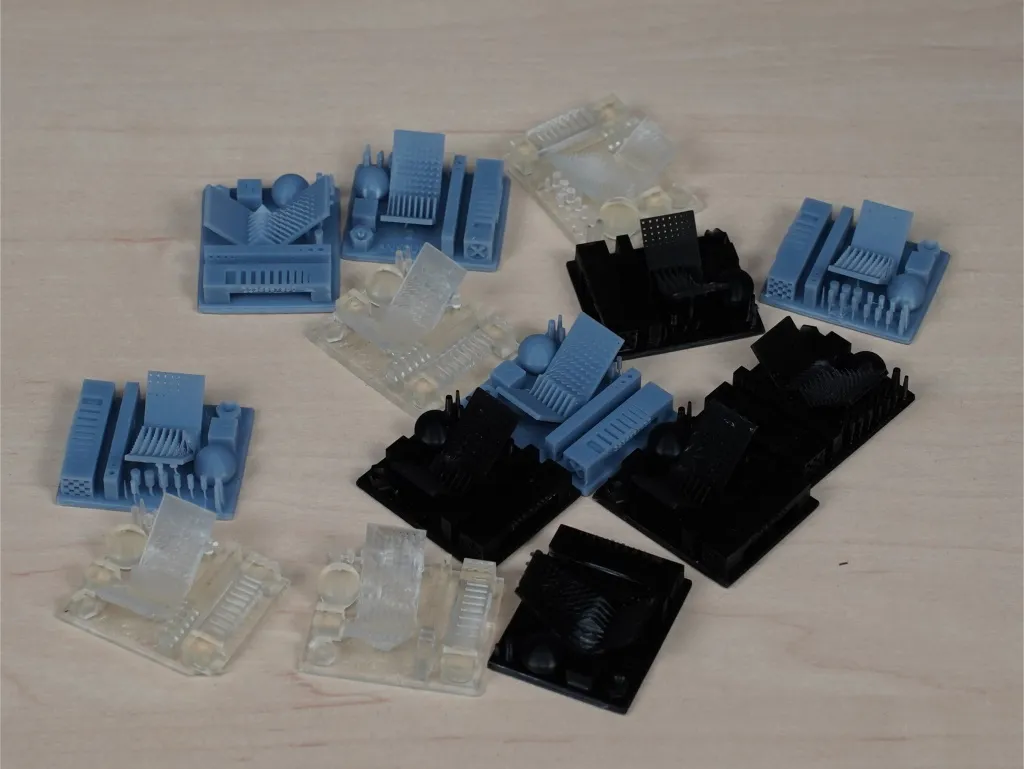

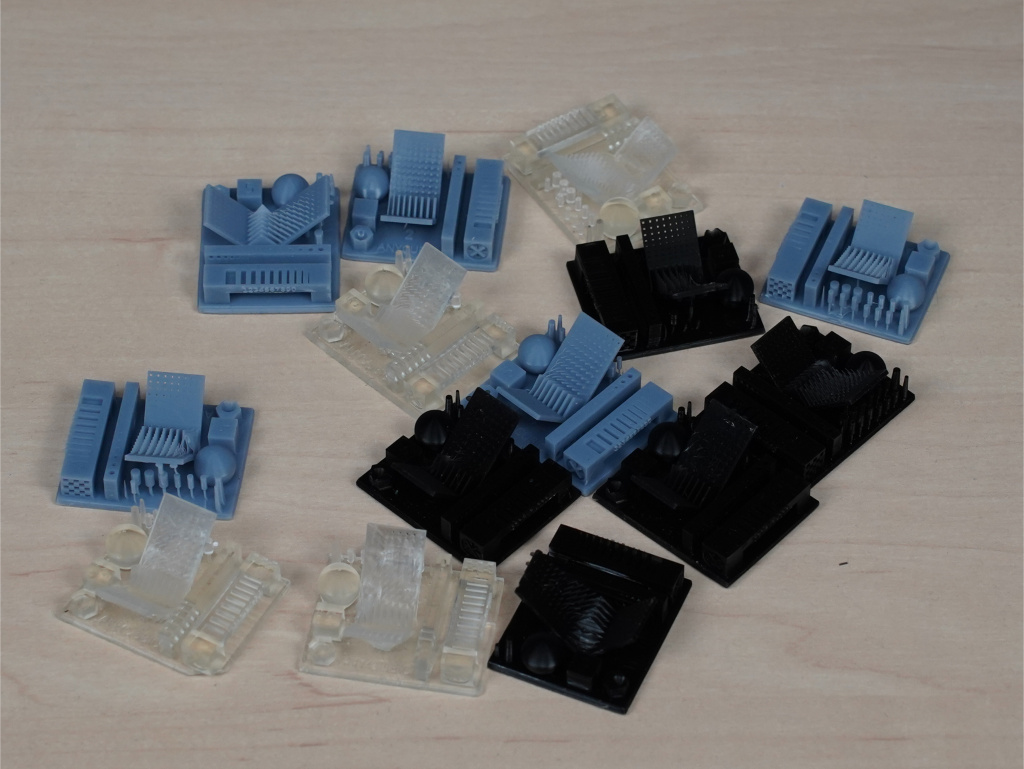

R_E_R_F тесты
Принтер не быстрый, зато все детали с него получаются стабильно качественными. Нет даже намека на смещение слоев, что говорит о стабильной работе оси Z.

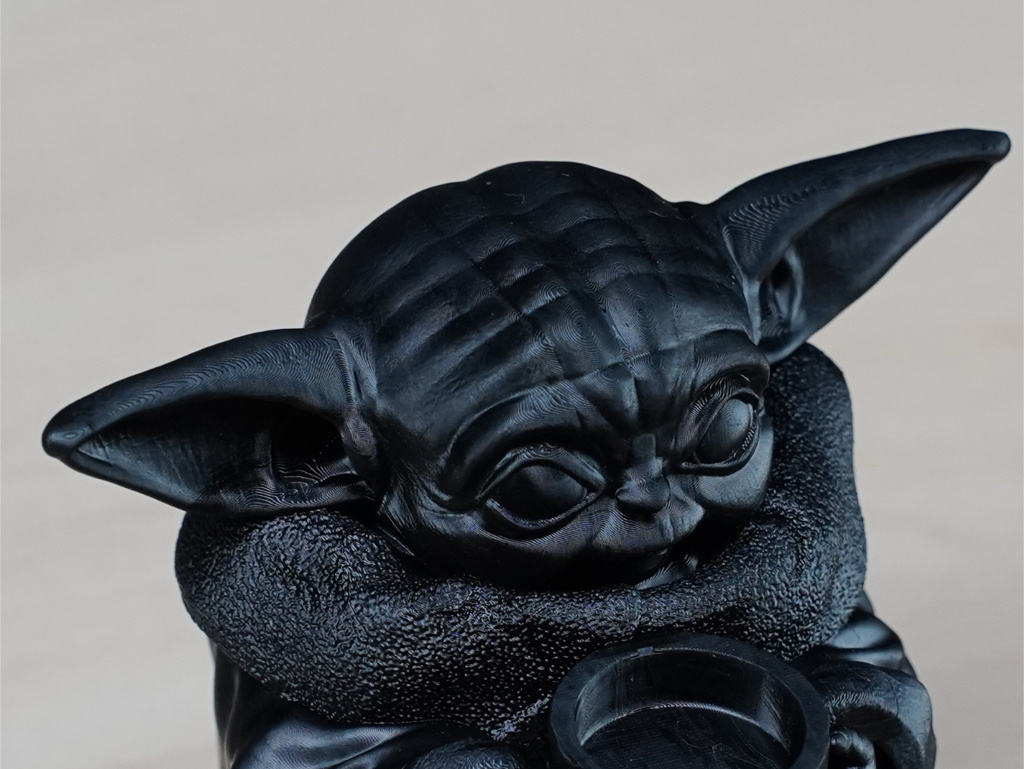

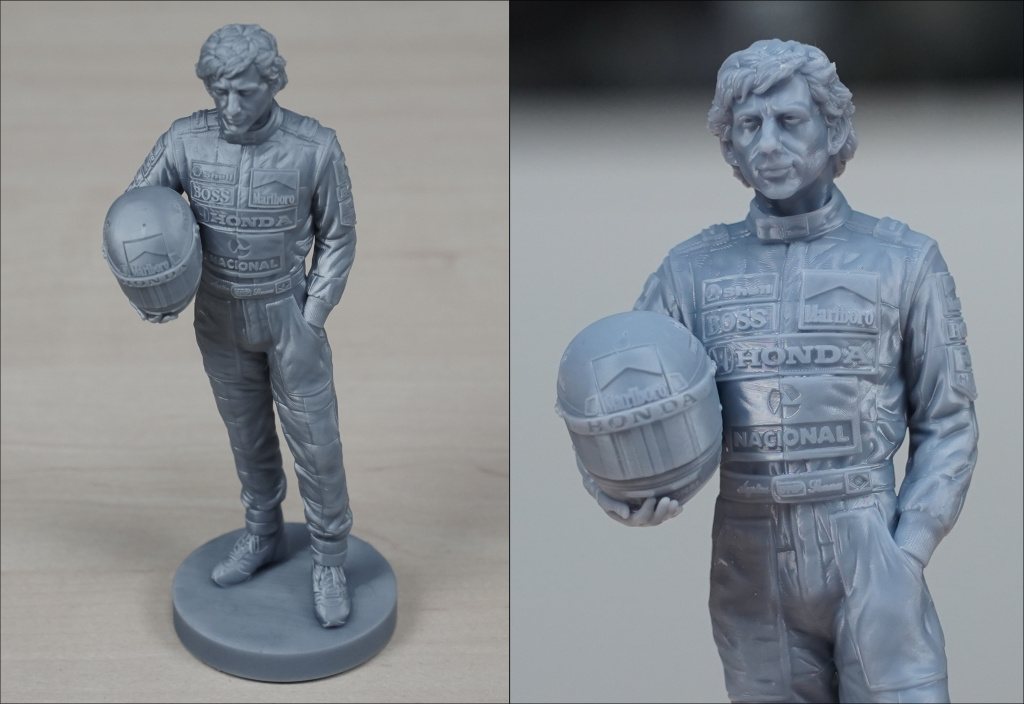

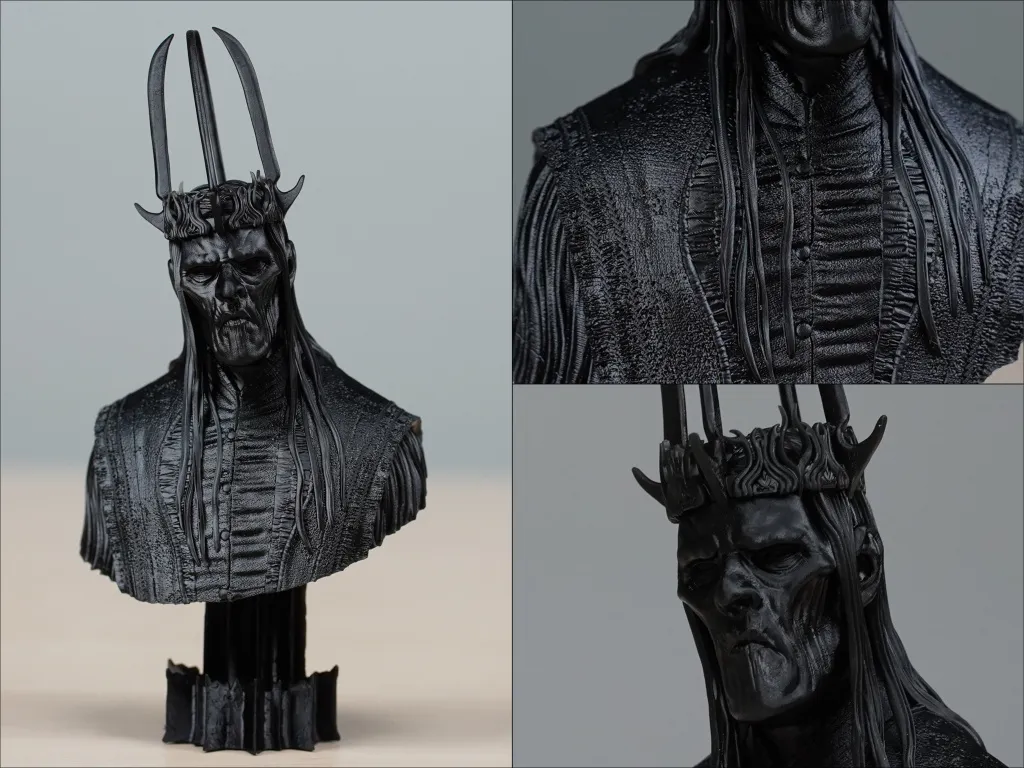

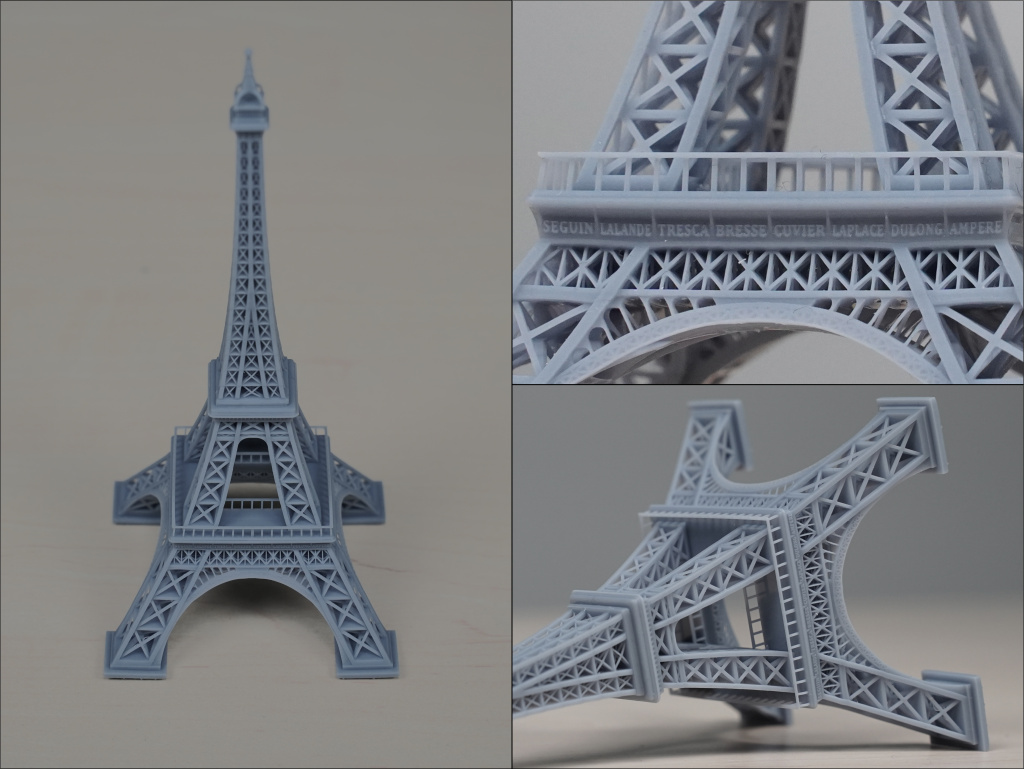

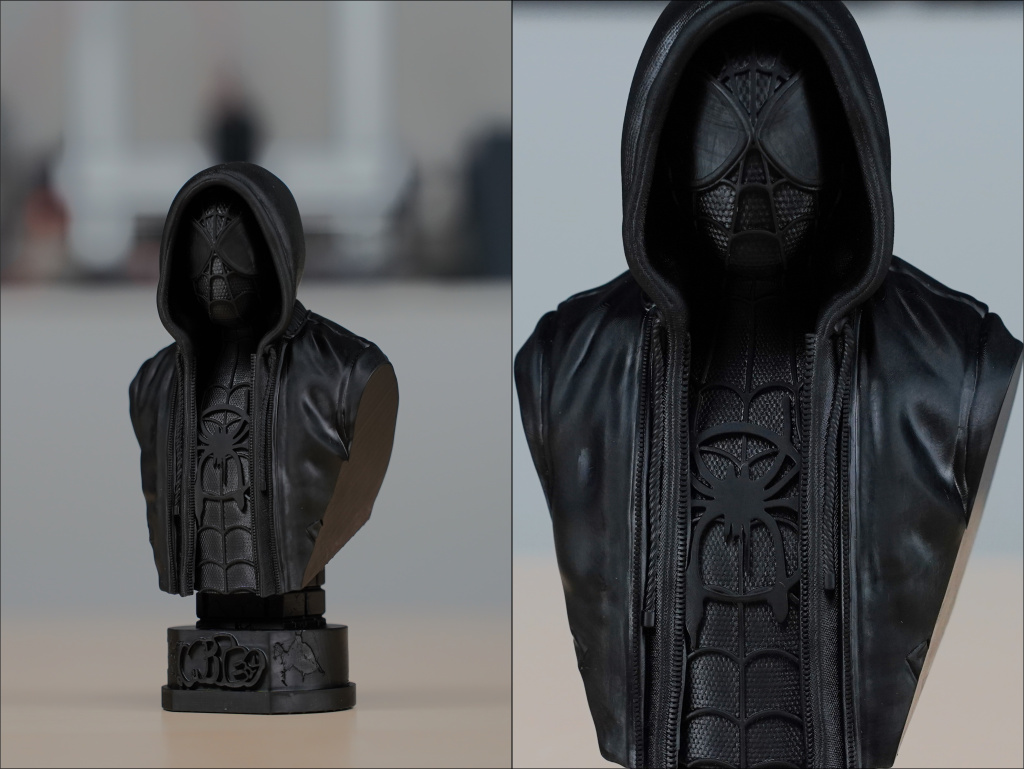

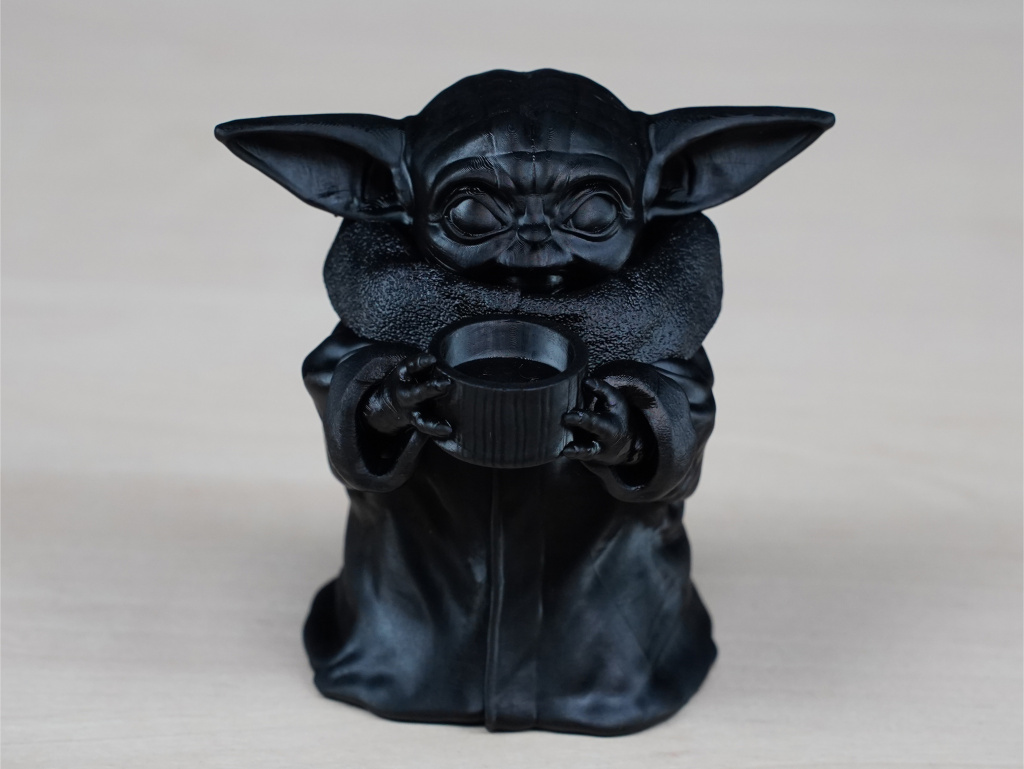

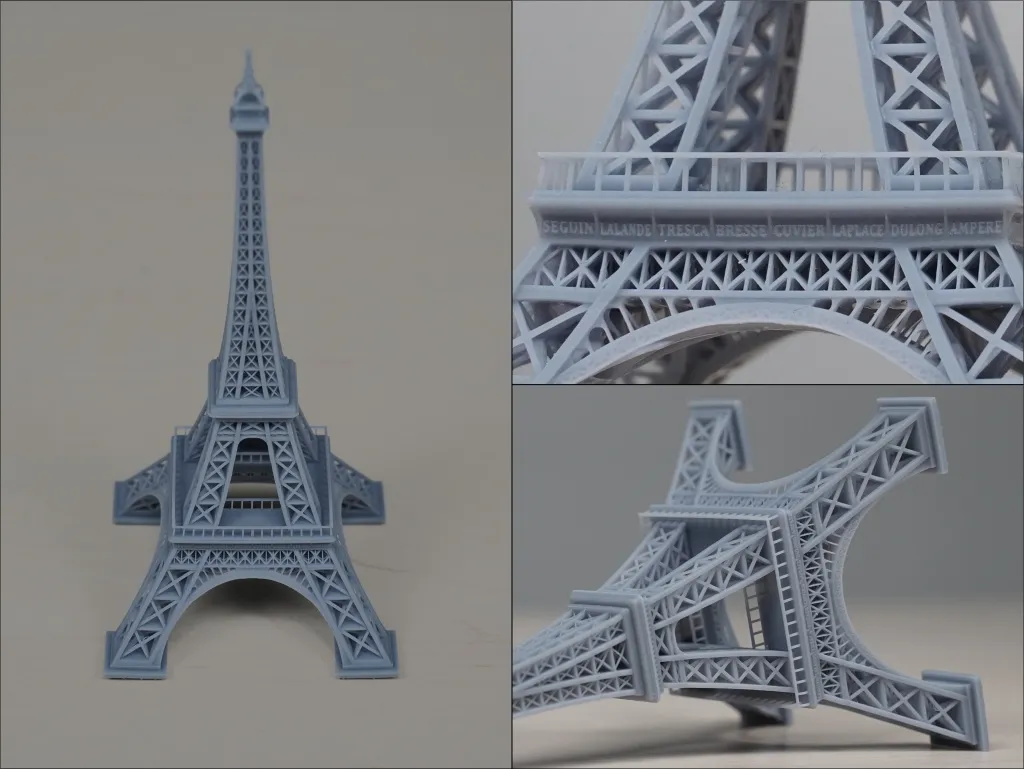

После выявления оптимальных настроек печатали разные фигурки. Результаты на фотографиях ниже.
.jpg "20 (8).jpg")
.jpg "21 (8).jpg")
.jpg "22 (7).jpg")
.jpg "23 (6).jpg")
.jpg "24 (7).jpg")
.jpg "25 (6).jpg")
Качество печати принтера впечатляет — все напечатанные изделия демонстрируют превосходную детализацию, при тактильном осмотре чётко ощущается текстура поверхности.
В процессе тестирования выяснилось, что наличие воздушного пузыря по краям защитной плёнки никак не сказывается на итогах печати. К субъективным недостаткам можно отнести только внешний вид защитной плёнки.
Подведение итогов
Anycubic Photon Mono 4 заслуженно занимает лидирующие позиции в своём ценовом сегменте. Это превосходное решение как для новичков в сфере LCD-печати, привлекающее простотой использования и доступной стоимостью, так и для опытных пользователей, ценящих надёжность и высокое качество печати.
Принтер успешно справляется с широким спектром задач:
-
создание художественных произведений
-
разработка прототипов
-
проверка конструкторских решений и совместимости деталей
-
производство мастер-моделей для промышленного литья
-
изготовление заготовок для ювелирного и стоматологического производства
Компания 3DTech - официальный дистрибьютор Anycubic. Мы поможем подобрать идеально подходящую под ваши задачи модель оборудования, проведем пусконаладочные работы и окажем техническую поддержку даже после окончания гарантийного срока.
В рамках обзора мы рассмотрим все аспекты работы с устройством: продемонстрируем результаты печати различных моделей и проведём анализ того, как размеры пикселей влияют на качество получаемых изделий.
Содержание:
-
Комплект поставки;
-
Дизайн и особенности конструкции;
-
Технические характеристики и влияние размера пикселя на качество печати;
-
Работа в слайсере Photon Workshop;
-
Примеры печати;
-
Подведение итогов.
Комплект поставки

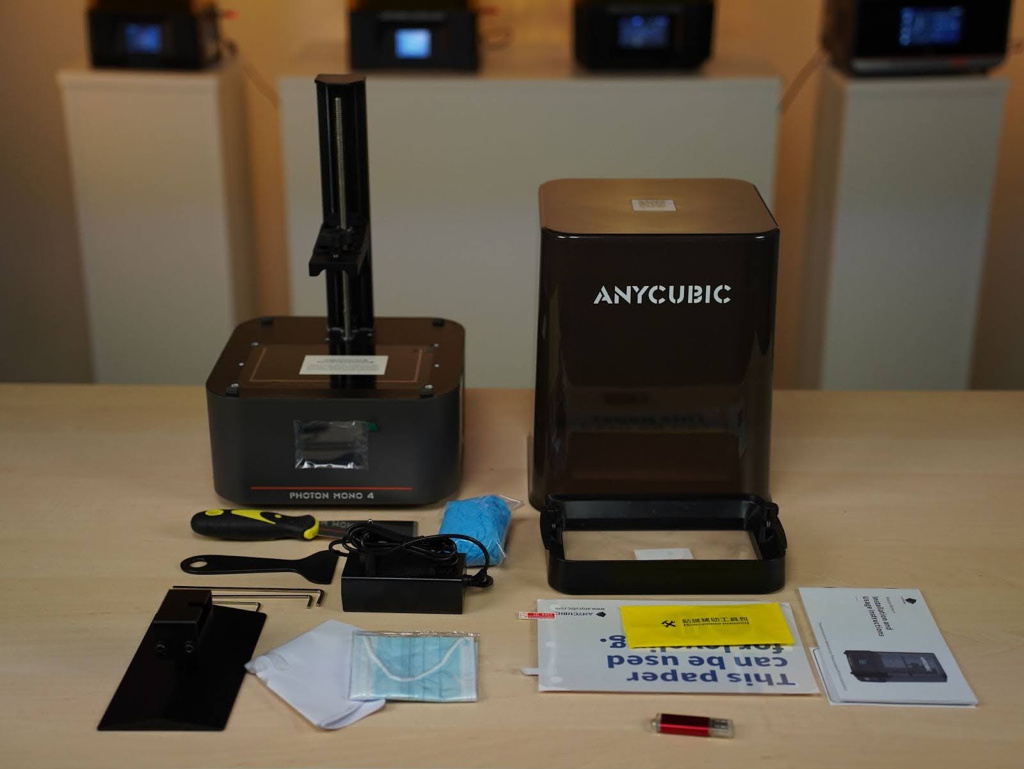

В коробке, помимо принтера, можно найти такой набор:
-
Стол и ванночка.
-
Защитный комплект для LCD-экрана, включающий плёнку и набор для очистки.
-
Шестигранники трёх размеров - 2; 2,5 и 3мм.
-
СИЗы - маска и две пары перчаток.
-
Бумажные фильтры для смолы, 5 штук.
-
Два шпателя: пластиковый и металлический.
-
Инструкция на английском языке.
-
USB-накопитель объёмом 4 ГБ с русскоязычной версией инструкции.
-
Адаптер питания 24В, 2,5А.
-
Листок для выравнивания стола.
.jpg "02 (2).jpg")
Комплектация Photon Mono 4
Дизайн и особенности конструкции

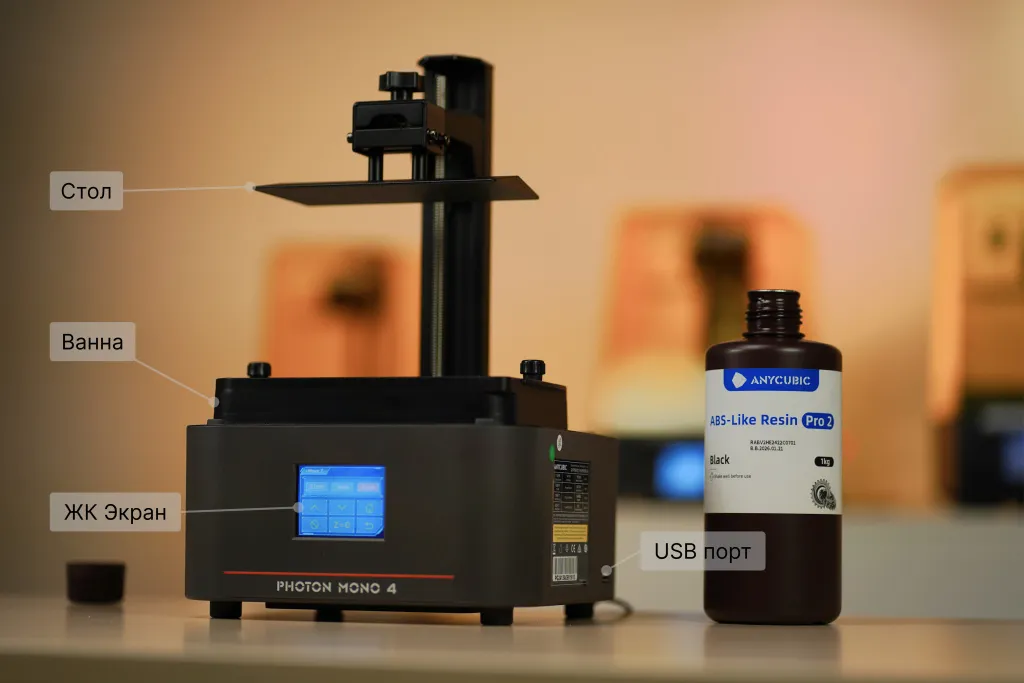

Принтер спереди
.jpg "03 (2).jpg")
Принтер и смола к нему
Управление устройством осуществляется через сенсорный дисплей с диагональю 2,8 дюйма. Несмотря на скромные размеры экрана, управлять принтером удобно. Элементы управления достаточно крупные и чётко сгруппированные, что исключает случайные нажатия.
Важно отметить, что русскоязычная локализация интерфейса отсутствует — управление доступно только на английском языке. При этом дизайн и структура меню полностью соответствуют другим моделям линейки Photon Mono, отличаясь своей логичностью и простотой освоения даже для начинающих пользователей.
.jpg "04 (2).jpg")

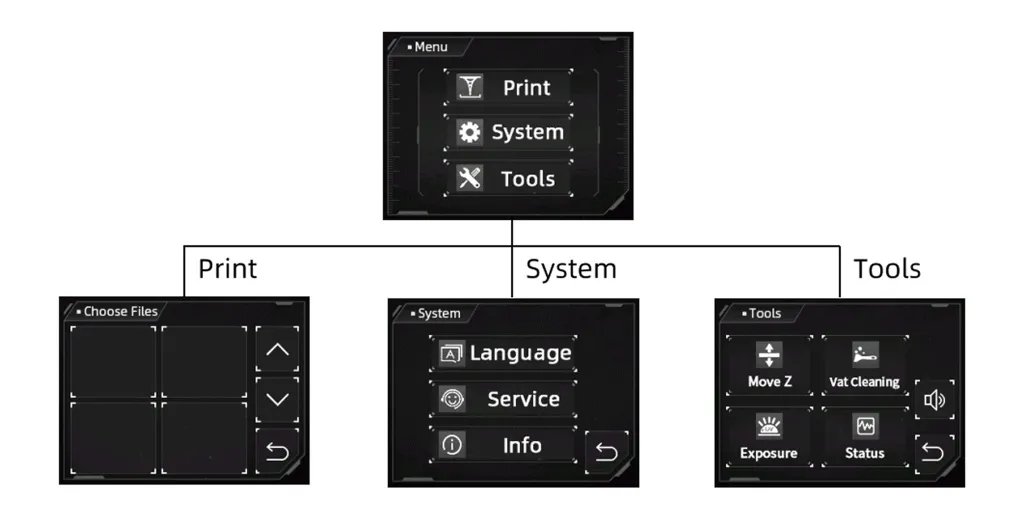

Схема интерфейса

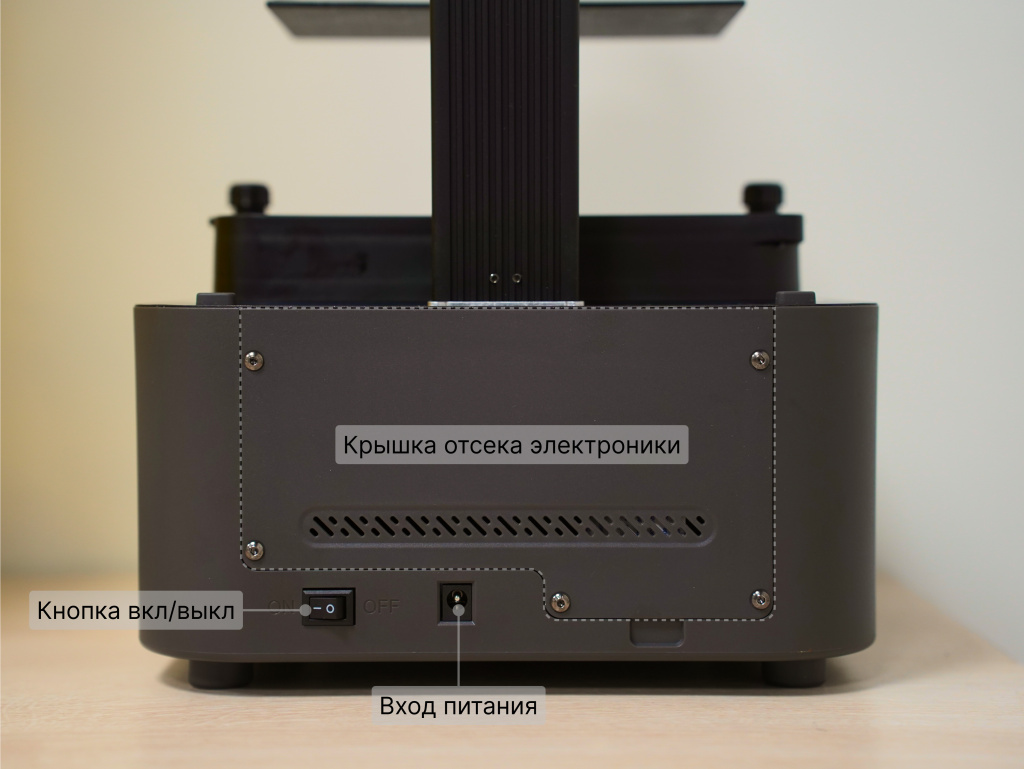

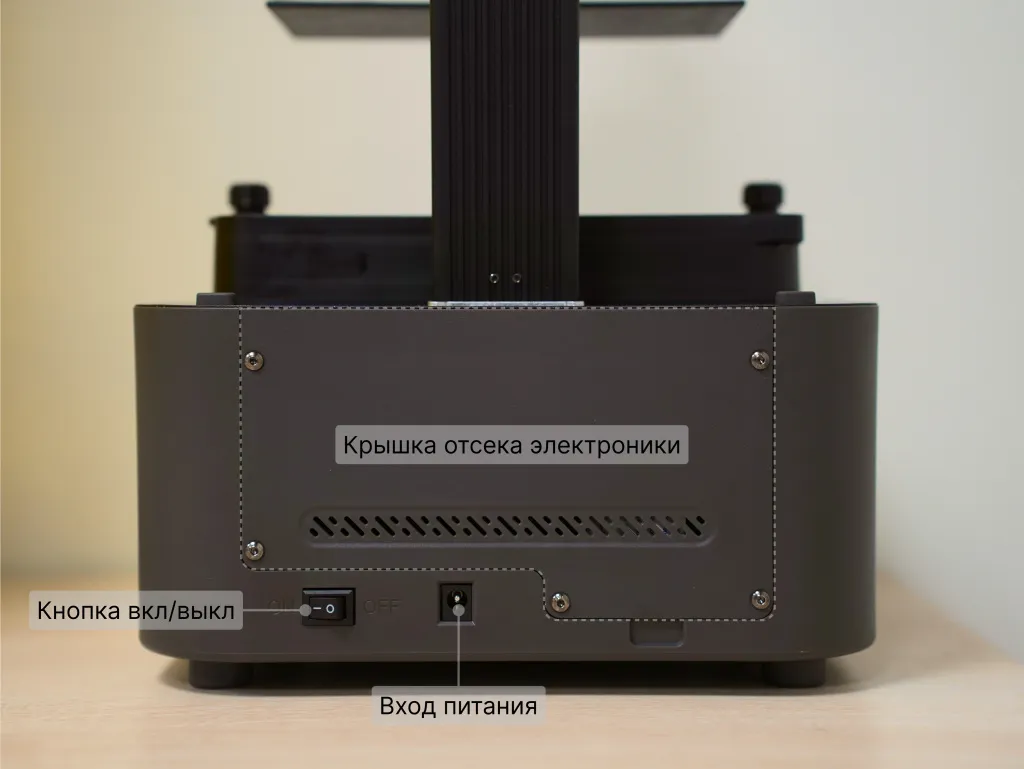

Принтер сзади
.jpg "05 (2).jpg")
Вид сзади

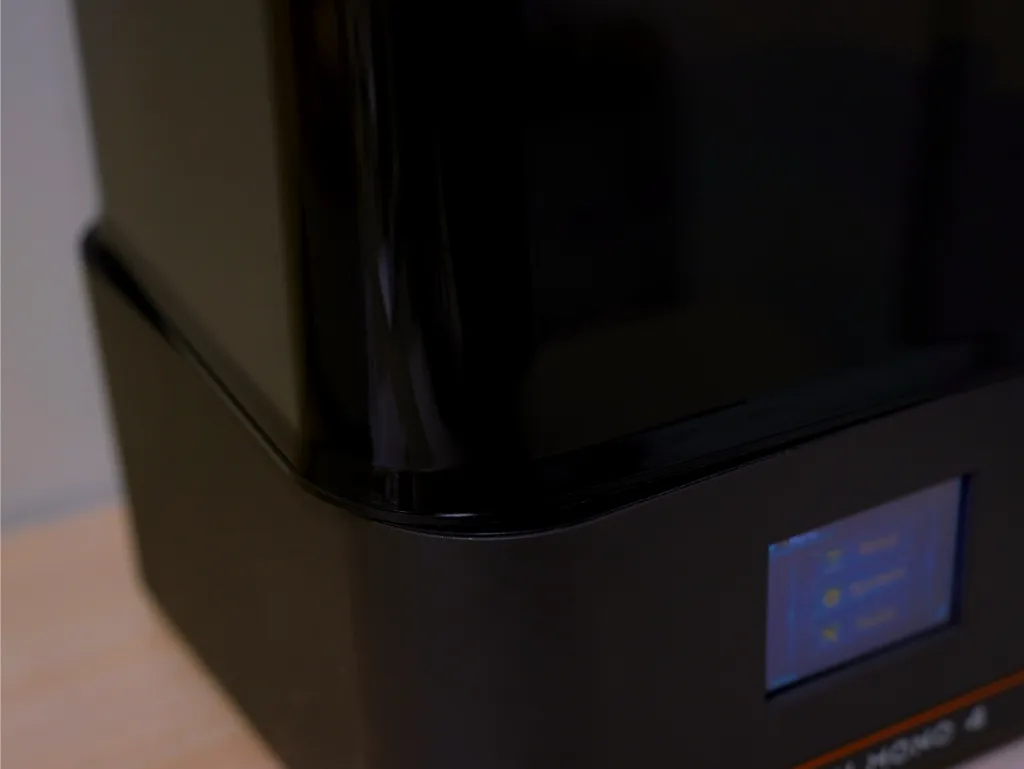

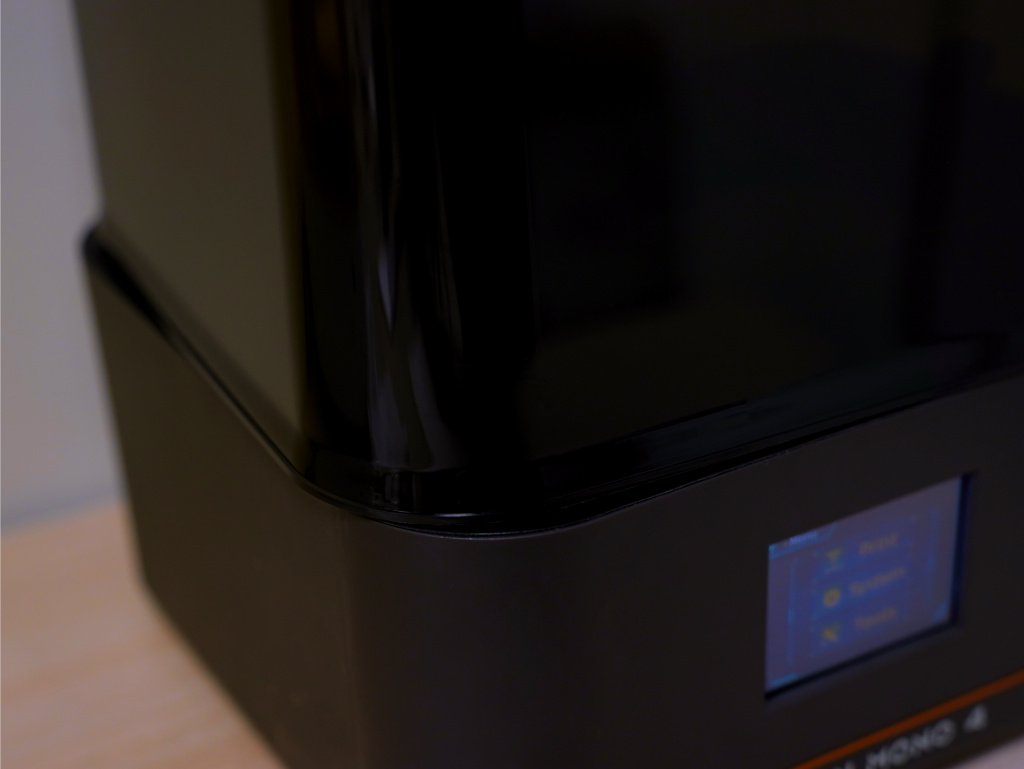

Колпак, которым накрывается область печати, имеет люфт, так как нет «ступеньки», которая фиксировала бы его на месте.
.jpg "06 (2).jpg")
Люфт колпака
LCD-экран монохромный, с диагональю 7 дюймов. Имеет разрешение 9024×5120 пикселей и исключительно мелкий размер пикселя — всего 17×17 микрометров. Эти параметры влияют на качество получаемых моделей, и мы рассмотрим этот аспект далее в статье.

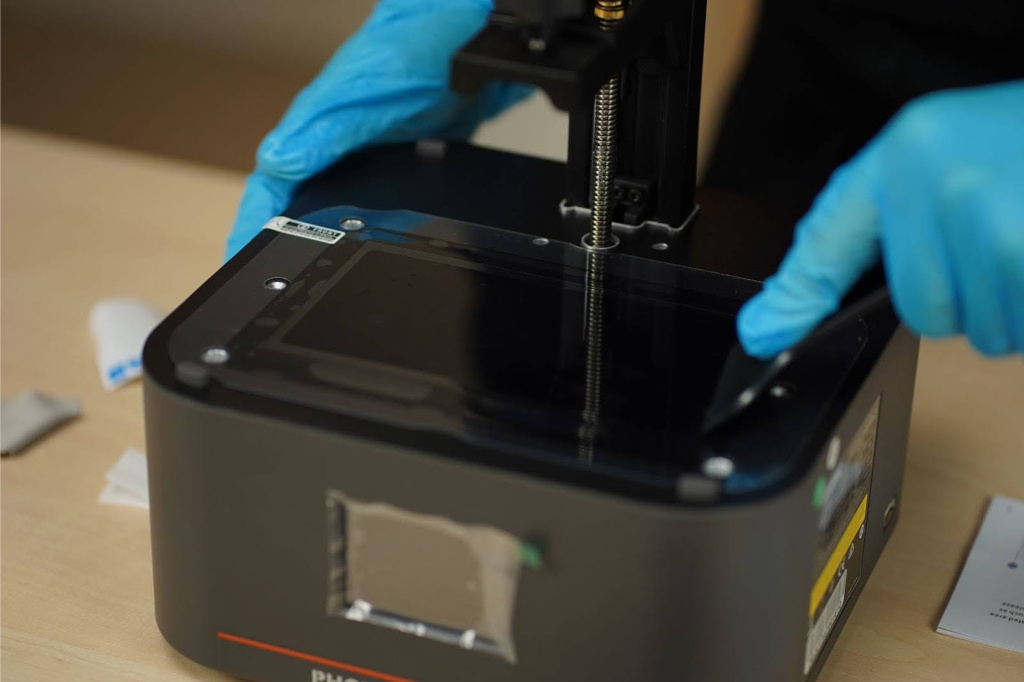

При установке защитной плёнки из комплектной поставки обнаружился конструктивный нюанс: существует незначительное несоответствие по высоте между экраном и установочной поверхностью. Это приводит к образованию непрерывного воздушного зазора по краям экрана, который невозможно полностью устранить.
.jpg "07 (2).jpg")
Попытки убрать воздух по краям экрана

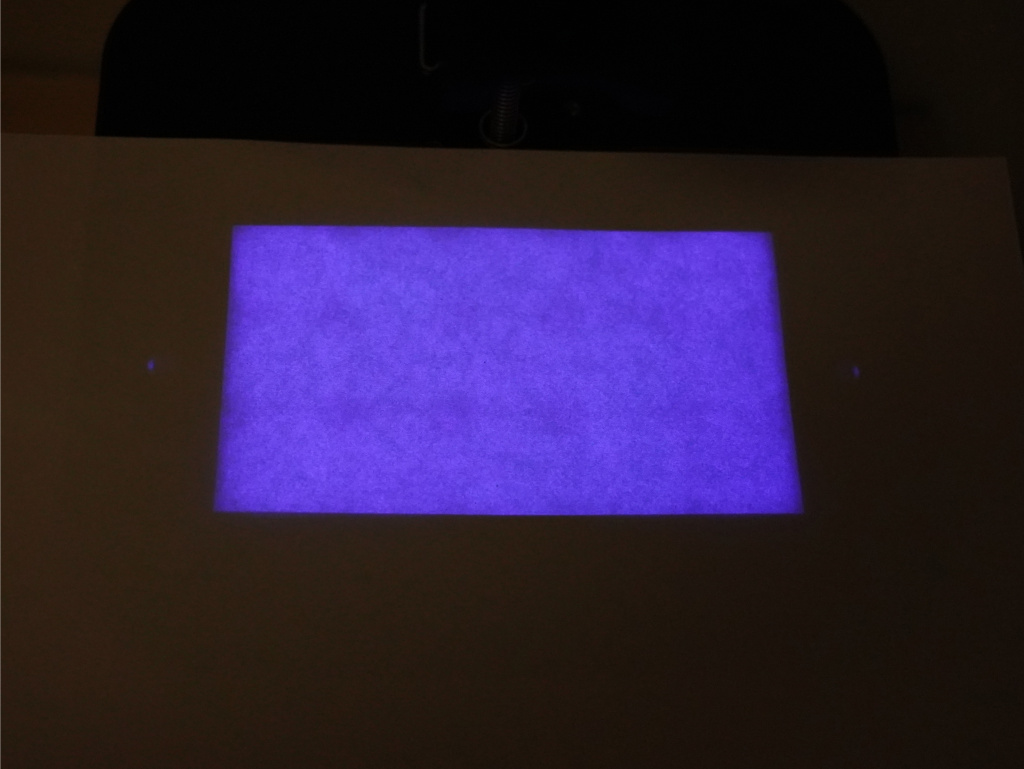

Равномерность засветки и наличие «крестов» посмотрели через лист бумаги:
.jpg "08 (2).jpg")
Свет равномерный
Кресты или линии сетки — это области на экране, в которых качество засветки хуже, чем в других областях. Они видны через лист бумаги и могут влиять на качество печати, так как засветка разных частей детали будет неравномерной.

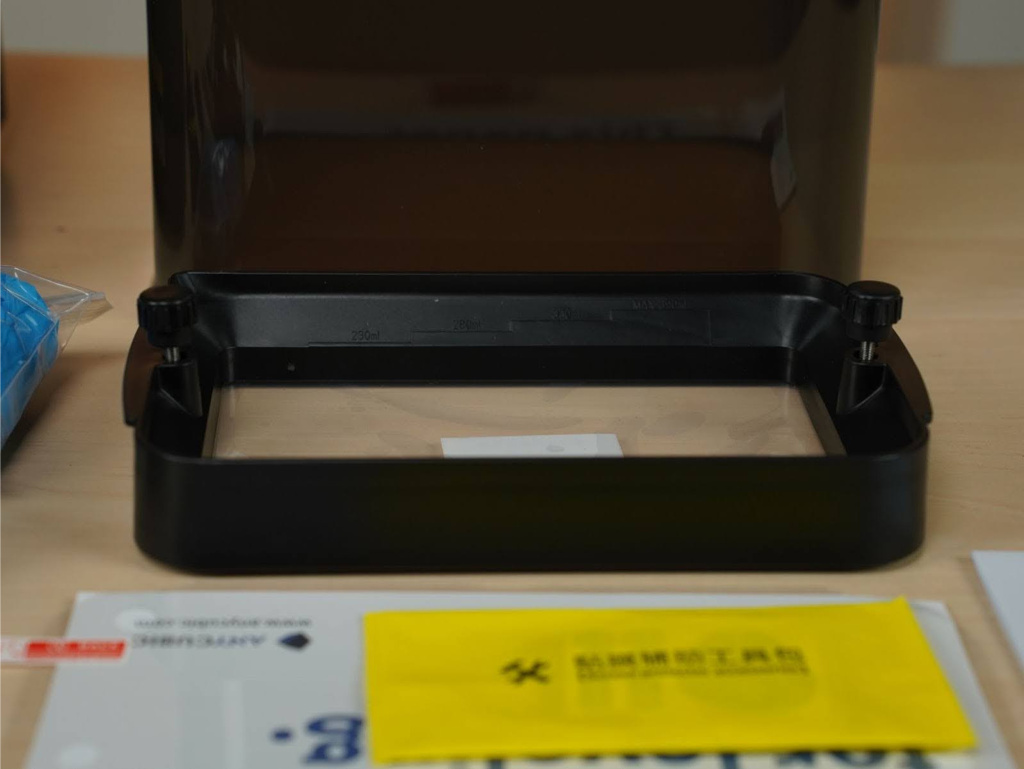

Ванночка выполнена из пластика и оснащена FEP-плёнкой. Конструкция предусматривает контроль остатка фотополимера — на боковой поверхности нанесены риски с отметками объёма. Максимальное количество смолы 390 мл.
Преимуществом является совместимость с FEP-плёнками от модели Photon Mono 2, что расширяет возможности для замены и обслуживания.
.jpg "09 (2).jpg")
Ванночка

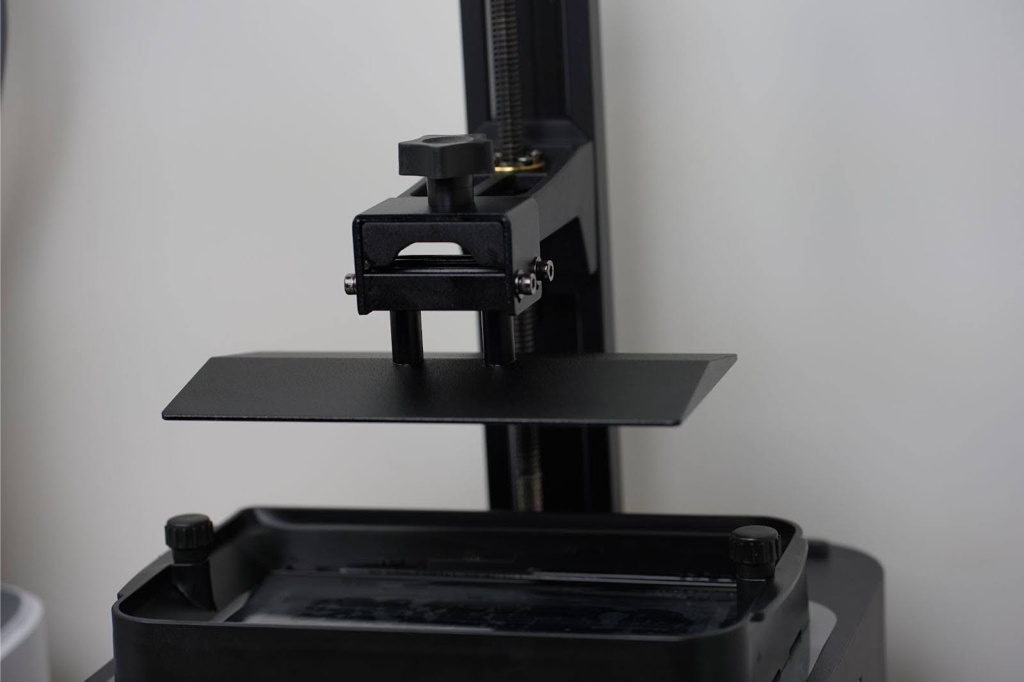

Стол принтера простой, с четырьмя винтами для регулировки и лазерной гравировкой на поверхности для печати.
