Обзор 3D-сканера Shining 3D EinStar
Компания SHINING 3D была основана в 2004 году и специализируется на производстве 3D-сканеров и 3D-принтеров в Китае. Основной упор делается на медицинскую и стоматологическую отрасли. За последние годы компания значительно расширила своё присутствие на международной арене, открыв филиалы в Китае, Германии и США.
В ассортимент продукции входят настольные 3D-сканеры, интраоральные сканеры, метрологические сканеры и стоматологические 3D-принтеры. Недавно компания выпустила 3D-сканер Einstar, который привлекает внимание своей доступной ценой, став первым устройством SHINING 3D стоимостью менее 1000 евро. Этот сканер, благодаря накопленному опыту компании, позиционируется как профессиональная модель начального уровня. Чем же он отличается от аналогичных устройств? Насколько стабильно он работает за такую цену? Давайте разберёмся!
Распаковка 3D-сканера Einstar

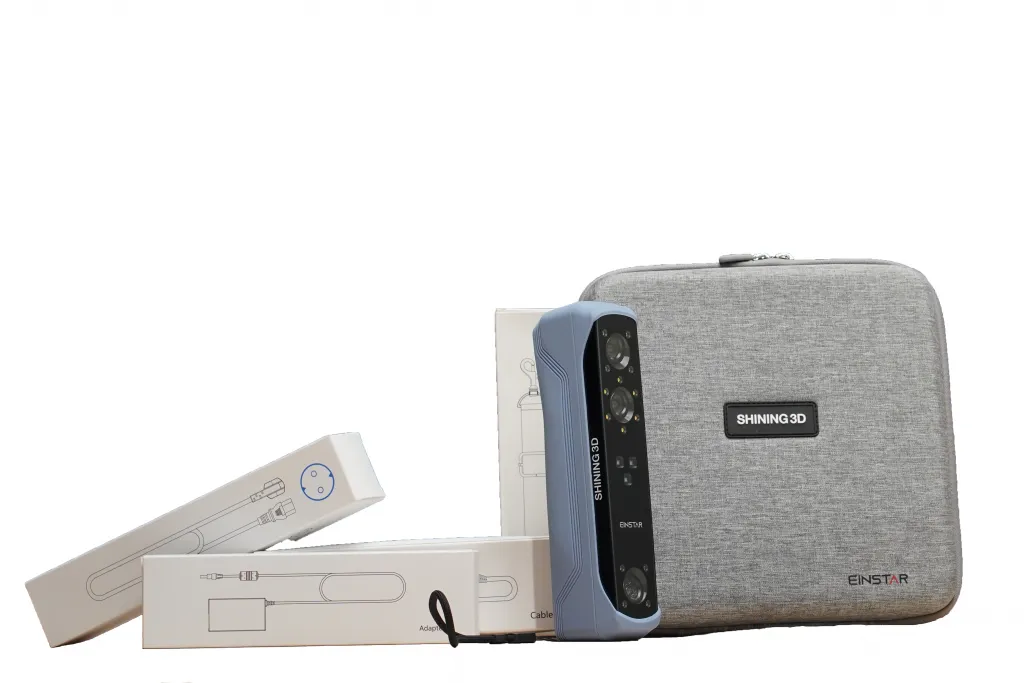

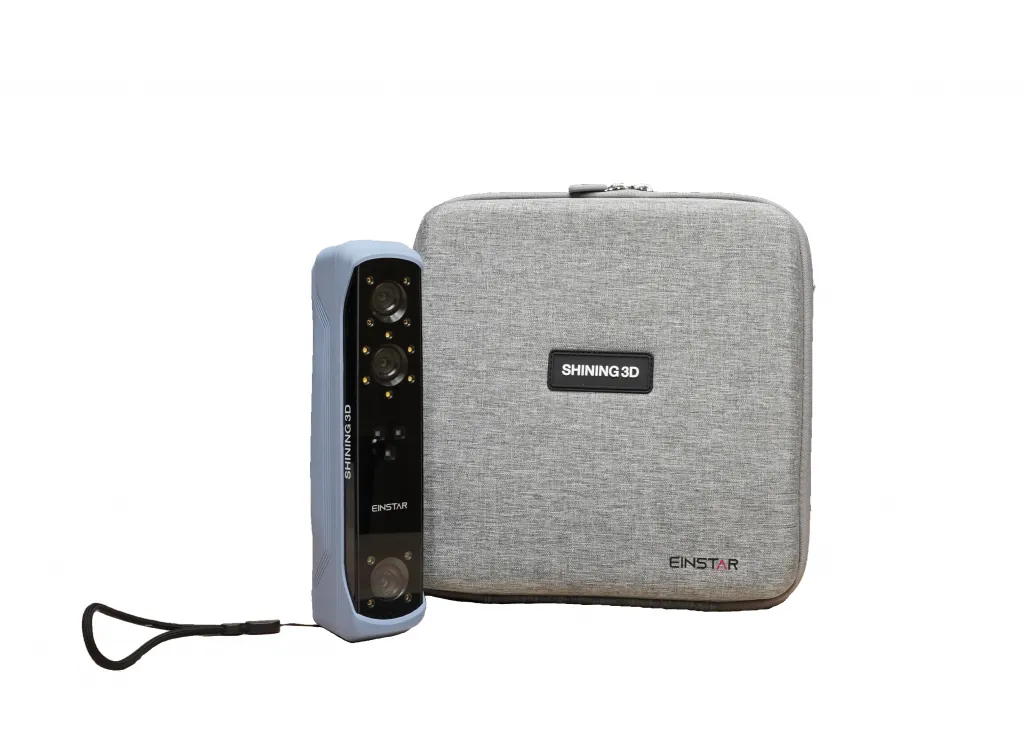

Упаковка Einstar по размеру чуть больше обувной коробки, что подчеркивает его компактность и портативность. В комплекте имеется прочный тканевый чехол для переноски, который защищает сканер во время транспортировки и упрощает его переноску с аксессуарами. Внутри чехла находятся сам сканер, кабели и микрофибровая ткань. В отдельном кармане размещена калибровочная плата с защитной крышкой. Руководство пользователя и клеящиеся маркеры также входят в комплектацию сканера.
Габариты сканера составляют всего 220 x 46 x 55 мм, а вес — 500 г, что делает его действительно портативным и легким. Однако, стоит учитывать, что модель проводная и требует подключения к ПК.

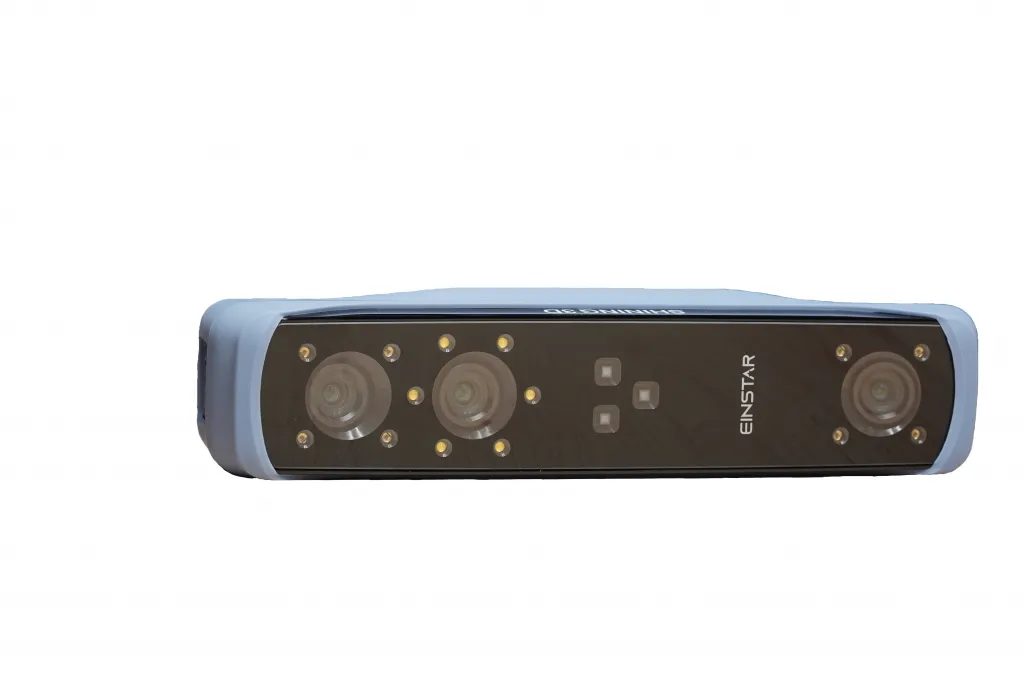

В комплекте также идет защитная силиконовая оболочка, которая покрывает весь сканер, кроме передней панели. На ней расположены две камеры для захвата глубины, RGB-камера для получения цвета, три инфракрасных проектора VCSEL и набор светодиодов. Под силиконовым чехлом можно найти резьбу для крепления сканера на штативе.
Корпус устройства выполнен из алюминия и оснащен тремя кнопками и двумя RGB-светодиодами на задней панели. Дизайн устройства современный и минималистичный, что делает его удобным в использовании. Материалы, из которых изготовлен сканер, подчеркивают высокое качество продукта.
Einstar использует технологию структурированной подсветки. Он проецирует структурированный свет на объект, и камеры захватывают изображение с этим светом. Измеряя деформации света на объекте, вычисляются 3D-координаты каждой точки, которые затем формируют облако точек, преобразуемое в 3D-модель объекта.
Подключение 3D-сканера SHINING Einstar
После распаковки и установки сканера его необходимо подключить к ПК. В инструкции рекомендуется сначала подключить сканер к кабелю, соединяющему блок питания и USB-разъем, затем подключить блок питания и, наконец, соединить USB-разъем с компьютером.
Перед началом сканирования нужно скачать фирменное программное обеспечение Exstar от SHINING 3D. Для работы сканера требуется мощный ПК. Минимальная конфигурация включает Windows 10 или 11, графический процессор GTX 1060 с 6 ГБ видеопамяти, процессор Intel I7-11800H и 32 ГБ оперативной памяти. ПО Exstar совместимо не только с Windows, но и с macOS, исключая возможность работы с Linux.
После установки ПО Exstar необходимо откалибровать Einstar. Для этого нужно поместить калибровочную плату на плоскую поверхность и запустить процедуру калибровки в программном обеспечении, которое интуитивно направляет пользователя. Следующий шаг — настройка баланса белого. Для этого нужно перевернуть калибровочную плату и выполнить настройку. Эти этапы калибровки обеспечивают оптимальные настройки в зависимости от условий сканирования и рекомендуется проводить их регулярно, особенно после транспортировки, для достижения наилучших результатов. Низкая стоимость Einstar оправдана его системными требованиями и скоростью сбора данных — 14 изображений в секунду.
После завершения калибровки и настройки баланса белого можно приступать к сканированию объектов. Важно разместить объект на устойчивой поверхности и обеспечить достаточное освещение для получения качественных результатов. Программное обеспечение Exstar предлагает различные режимы сканирования, включая режимы для сканирования мелких деталей и крупных объектов.
В процессе сканирования пользователь может наблюдать за процессом в реальном времени на экране компьютера. Программное обеспечение автоматически обрабатывает полученные изображения и создает облако точек, которое затем преобразуется в 3D-модель. Пользователь может редактировать и оптимизировать модель, используя встроенные инструменты.
Программное обеспечение Exstar
Разработанное SHINING 3D программное обеспечение Exstar служит мощным инструментом для 3D-сканирования и постобработки. Оно совместимо со всеми сканерами этого производителя и предоставляется бесплатно, что делает его доступным для широкого круга пользователей. Exstar обладает продвинутыми функциями, обычно присущими ПО профессионального уровня, что позволяет выполнять точное и качественное сканирование объектов.
Exstar имеет интуитивно понятный интерфейс, который упрощает работу за счет разделения процесса на этапы: калибровка, сканирование, постобработка и измерения. Такое структурирование делает процесс сканирования доступным даже для новичков, позволяя им быстро освоить все необходимые операции.

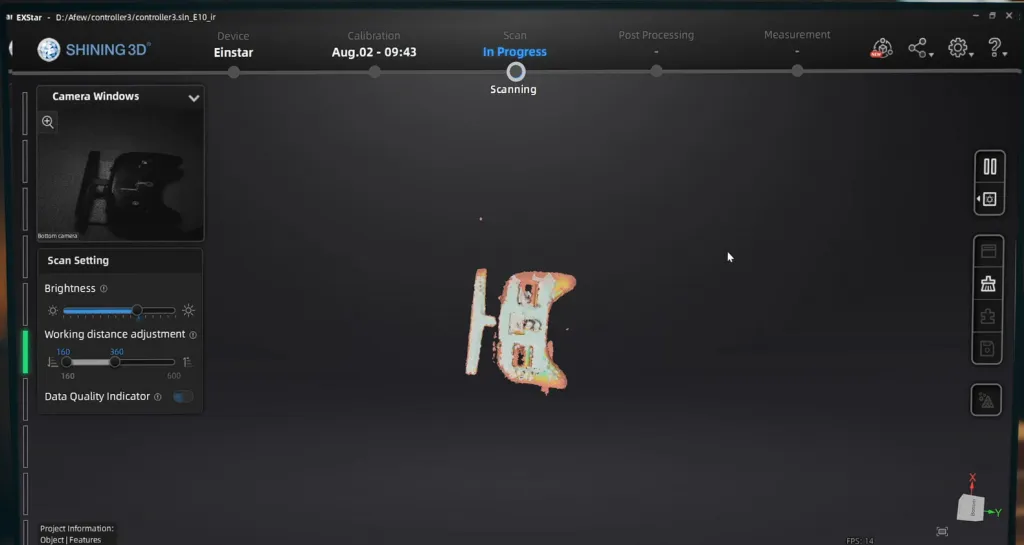

Первый этап — калибровка — позволяет легко настроить сканер Einstar с помощью калибровочной пластины, входящей в комплект. Это важный шаг, так как правильная калибровка обеспечивает точность последующих сканирований. На втором этапе пользователь может наблюдать процесс сканирования, запускать оцифровку, редактировать облако точек с помощью инструментов выделения и резки, а также экспортировать облако точек в сетку. Управление интерфейсом возможно непосредственно на сканере благодаря трем кнопкам на задней панели, что позволяет удобно настраивать яркость и масштаб изображения.

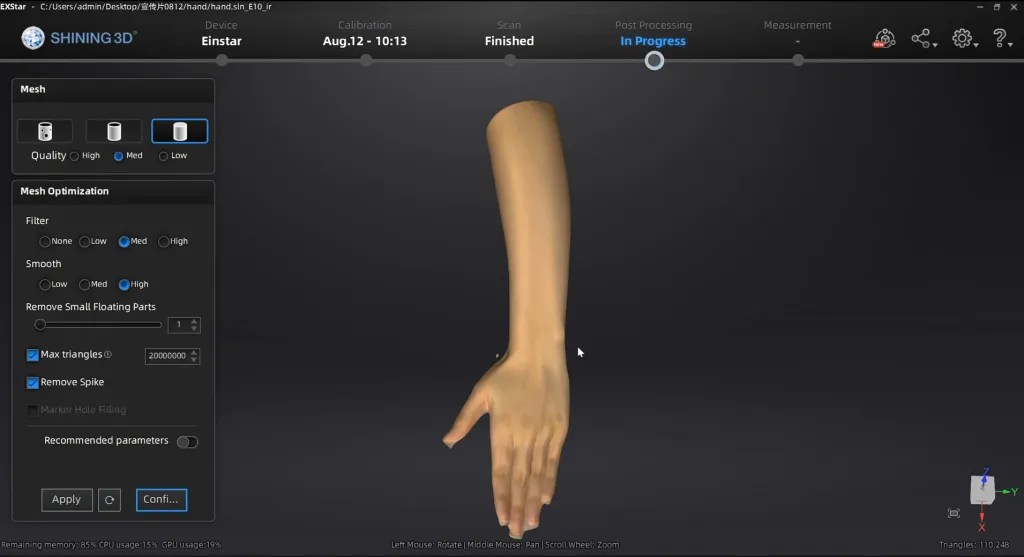

Exstar также предоставляет возможность количественной оценки качества сканирования. Лучшие области выделяются зеленым цветом, что помогает пользователю сразу видеть, где сканирование прошло наиболее успешно. Третий этап предназначен для изменения сетки перед экспортом в CAD, VR/AR или слайсер для 3D-печати. Вкладка «Измерения» позволяет снимать размеры на отсканированной модели, что особенно полезно для инженерных и дизайнерских задач.
Начало работы
После распаковки, установки и калибровки 3D-сканера Einstar можно приступить к первому сканированию. Для этого перейдите на вкладку сканирования, создайте новый проект, выбрав режим (маленький объект или средний/большой объект) и тип выравнивания (по специфичности, цвету, гибридный или по маркерам). В открывшейся вкладке можно изменить настройки масштаба и яркости с помощью кнопок на сканере. После настройки запустите предварительный просмотр и сканирование. Независимо от размера объекта, сканер Einstar позволяет получить точные цифровые копии физических объектов. Особенностью «Персонального» режима является высокая скорость сканирования при сохранении качества, необходимого для воспроизведения всех деталей лица и тела.
Благодаря компактным размерам и небольшому весу, сканер Einstar легко справляется со сканированием различных объектов под любым углом. Во время сканирования объект необходимо полностью переворачивать. Это можно сделать вручную или с помощью вращающейся пластины, которая позволяет закрепить сканер на штативе и избежать проблем с кабелем. Если в процессе сканирования вы потеряли отслеживание объекта, направьте сканер на ранее отсканированную область для продолжения работы. При сканировании объектов с отражающими или прозрачными поверхностями (например, вазы или металлического резервуара) рекомендуется использовать матирующий спрей, так как технология сканирования структурированным светом требует неотражающих областей.
Для повышения производительности на больших плоских поверхностях или сложных для сканирования объектах используйте самоклеящиеся метки, входящие в комплект. Они помогают сканеру следить за объектом в 3D-пространстве и улучшать сбор данных.
Во время одного проекта можно сделать несколько сканирований объекта. Затем эти сканы можно объединить с помощью специальных инструментов Exstar. Слияние может быть выполнено вручную или автоматически, что избавляет от утомительной ручной работы и ускоряет процесс создания точной модели.
Выводы:
Плюсы:
Портативный
Доступная цена
Программное обеспечение с расширенными функциями
Минусы:
Зависимость от компьютера
Требовательность к ресурсам
Нет совместимости с Linux
3D-сканер Einstar, разработанный командой SHINING 3D для расширения линейки сканеров и предложения доступного начального варианта, выделяется среди конкурентов своей доступной ценой и интересными функциями. Он совместим с программным обеспечением, которое обладает широкими возможностями.
Компактные размеры и малый вес Einstar позволяют легко использовать его для сканирования самых разных объектов, несмотря на зависимость от компьютера. Однако следует учитывать, что для полноценной работы с Einstar требуется компьютер с достаточно высокой производительностью. Программное обеспечение Exstar предлагает удобный интерфейс и множество опций, но совместимо только с Windows 10 и более поздними версиями, а также macOs.
В заключение, Einstar является отличным вариантом на рынке портативных 3D-сканеров, позволяя выполнять 3D-сканирование профессионального качества по доступной цене.
Если вас заинтересовал 3D-сканер Einstar, обращайтесь в 3Dtech. Мы — официальные дистрибьюторы продукции Shining 3D в Республике Беларусь и обладаем многолетним опытом работы с 3D-сканерами различного уровня.
