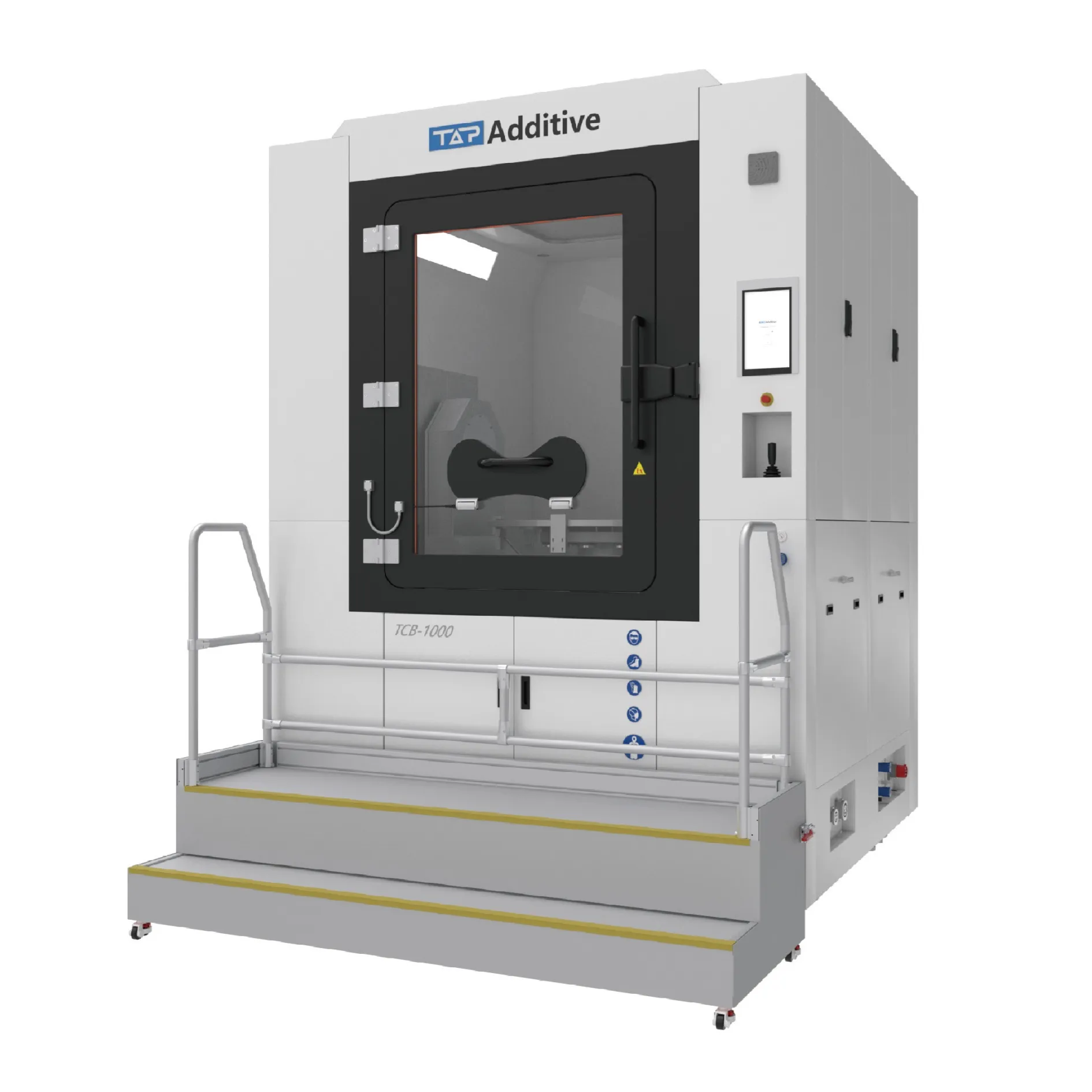

Станция порошковой очистки TOP TCB-1000

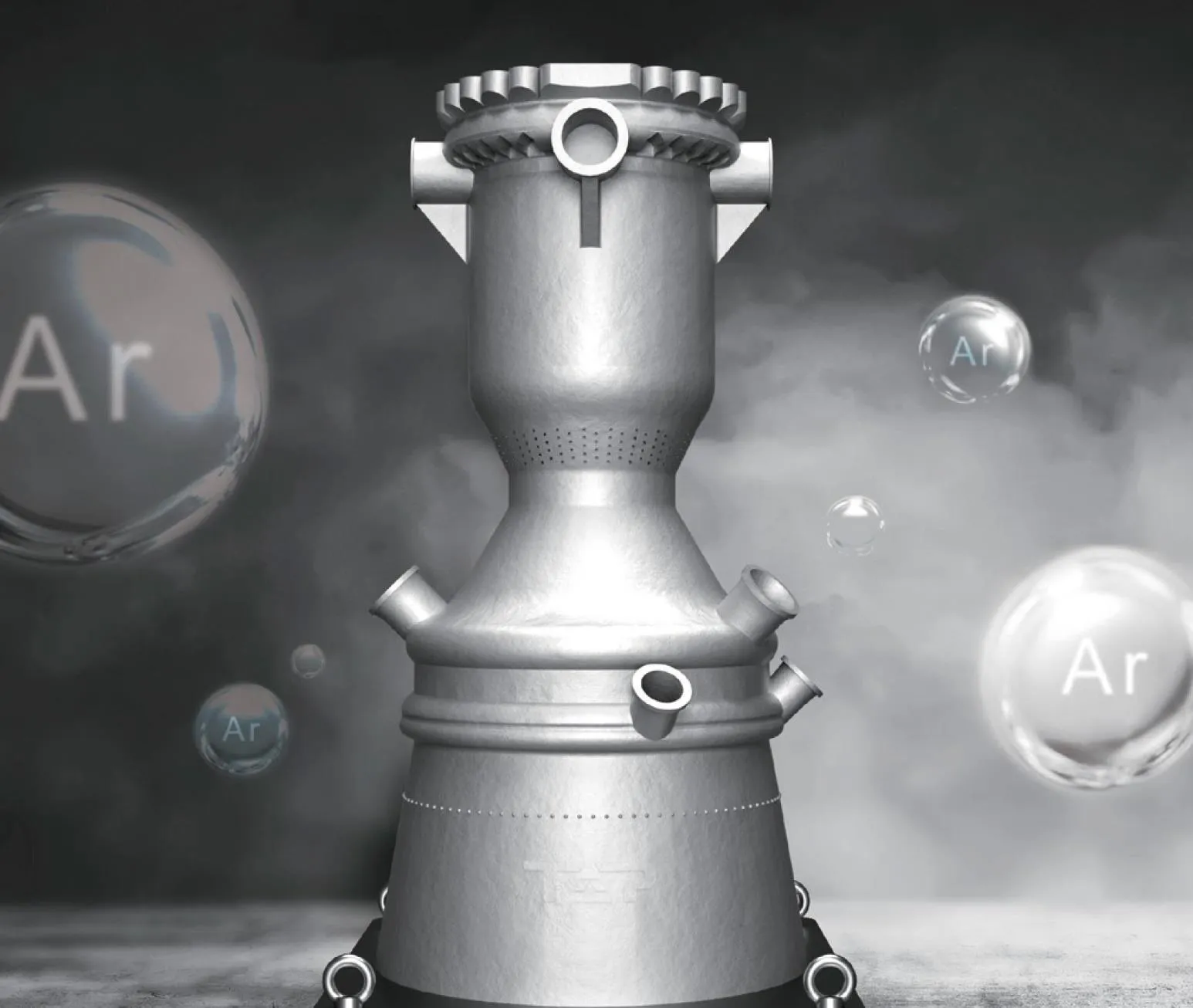

TOP TCB-1000 - промышленная взрывозащищенная станция для автоматического удаления и последующей рекуперации несплавленного металлического порошка из деталей после SLM 3D-печати. Весь цикл постобработки полностью изолирован внутри герметичной рабочей камеры увеличенного объема 850x850x1200 мм. За счет создания контролируемой защитной среды из аргона или азота исключается любое взаимодействие активных металлов с кислородом, что предотвращает риски их возгорания или взрыва на производстве.

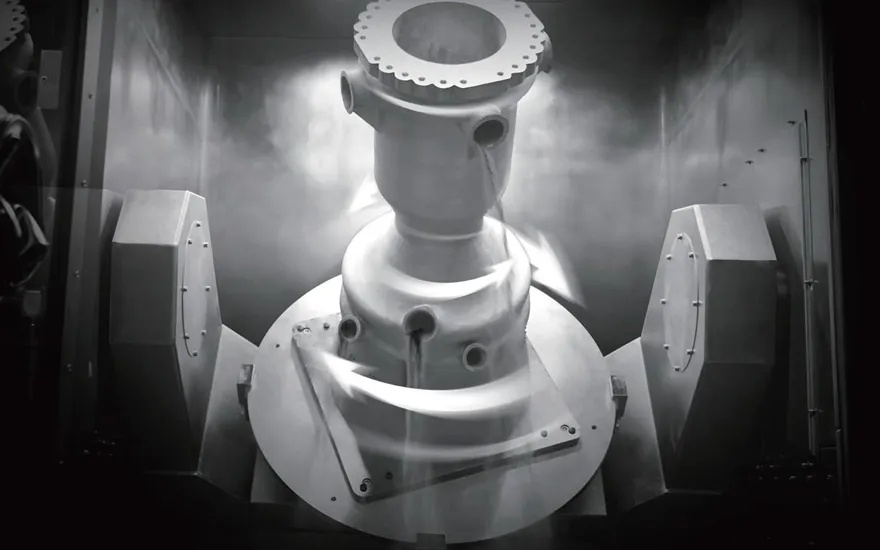

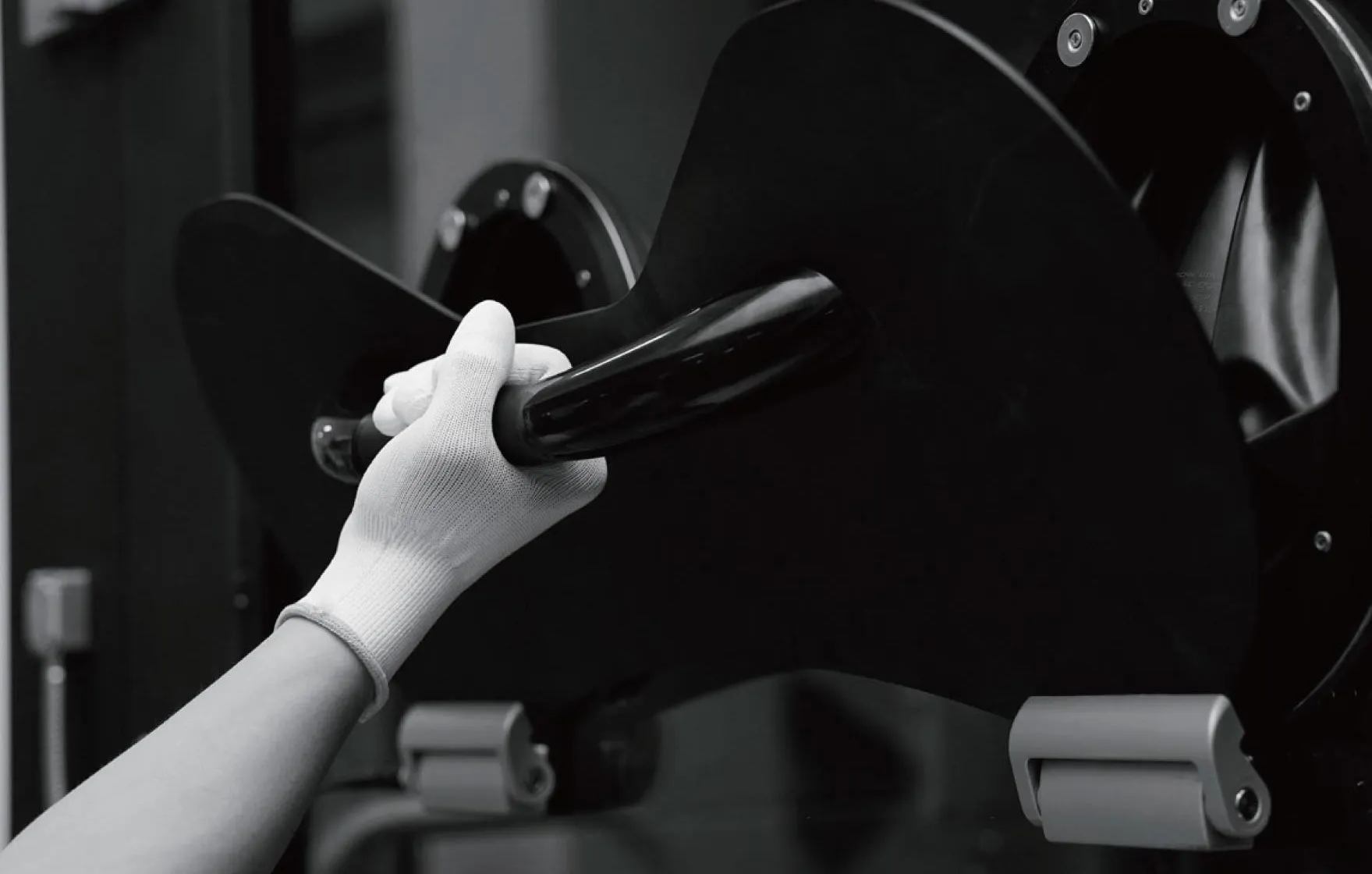

Герметичное исполнение перчаточной камеры надежно защищает окружающую среду от производственных загрязнений металлическим порошком. Конструкция системы позволяет заготовке беспрепятственно вращаться во всех плоскостях на 360°, гарантируя тщательное удаление остатков сырья из любых труднодоступных мест и внутренних каналов. При этом управлять наклоном и движением платформы можно двумя способами: в автоматическом программном цикле или вручную с помощью удобного джойстика.

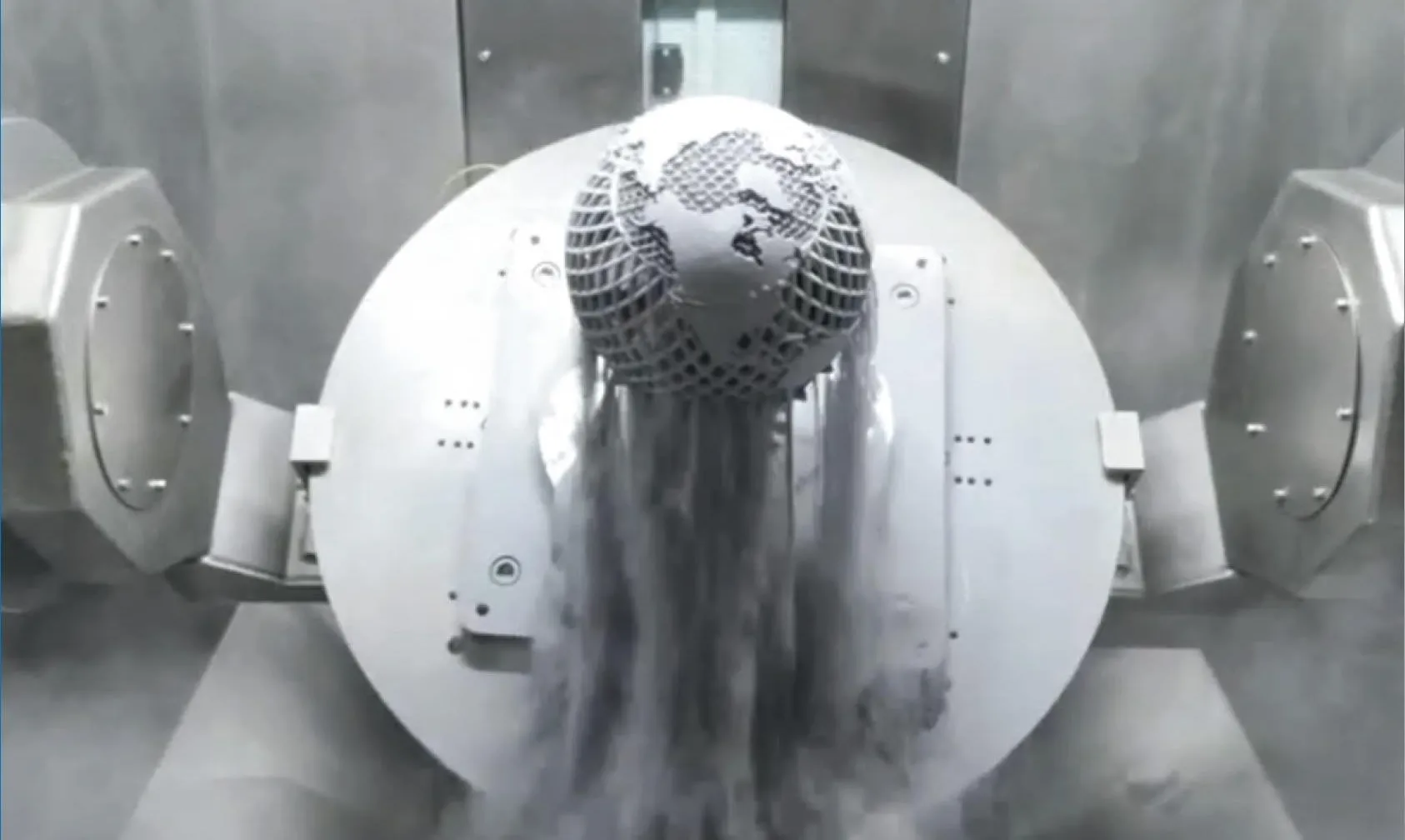

Интеграция низкочастотного и высокочастотного режимов вибрационного воздействия обеспечивает эффективное извлечение остатков неотработанного порошка из глубоких внутренних каналов изделия.

Очистка изделий от остаточного материала выполняется с помощью системы воздушного обдува и подключаемого опционально вакуумного модуля. Безопасность и стабильность рабочих параметров станций серии TCB-1000 поддерживаются за счет автоматизированной подачи инертного газа, работающей в связке с датчиками непрерывного мониторинга давления и концентрации кислорода в рабочей зоне.

Особенности

• Сертификация взрывобезопасности
• Автоматическая система защиты инертным газом
• Угол наклона детали можно менять на 360°
• Высокочастотная и низкочастотная вибрация
• Механическая + электрическая безопасность
• Световая индикация

Два варианта загрузки

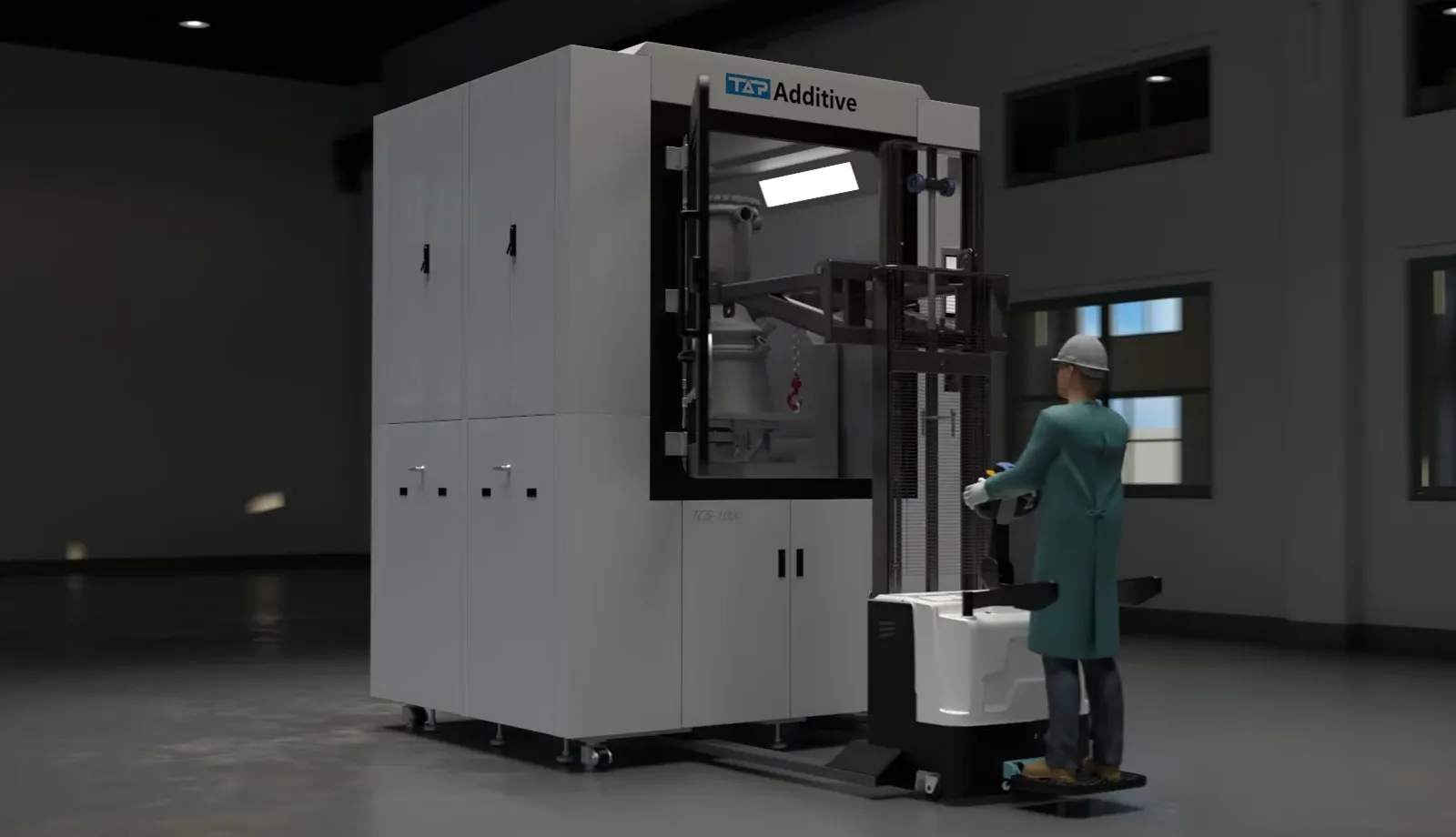

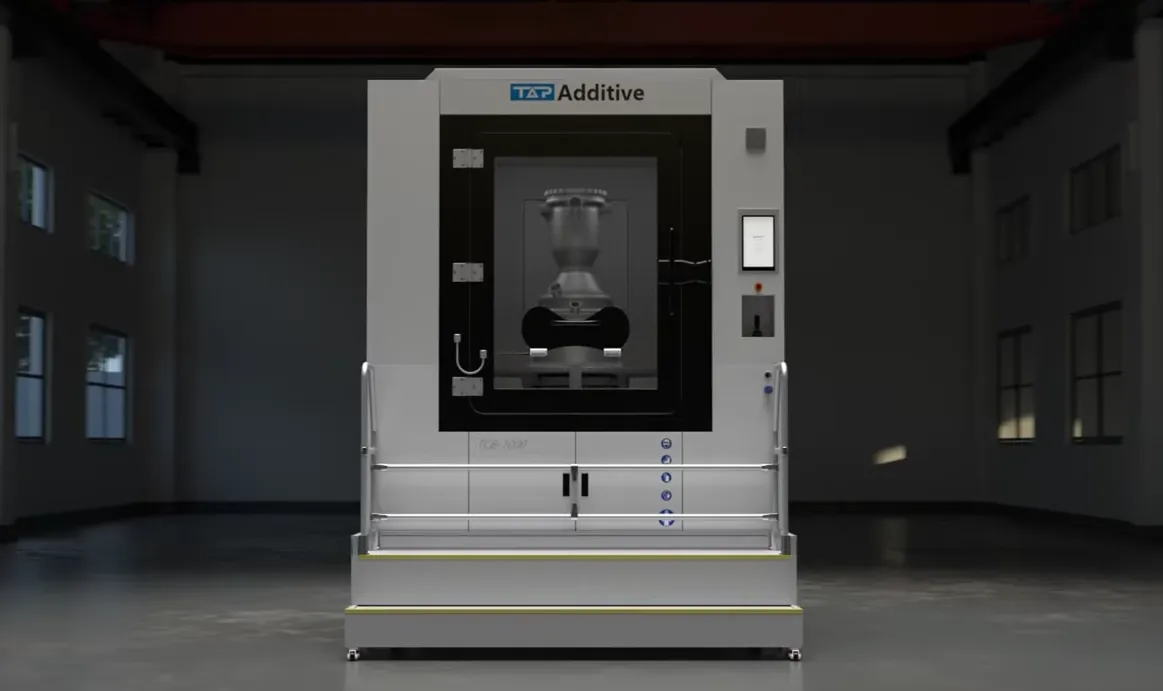

Для интеграции в различные производственные среды компания TOP предлагает универсальное конструктивное исполнение оборудования с двумя типами загрузки, учитывающими использование мостовых кранов или вилочных погрузчиков. Фронтальный метод ориентирован на обслуживание с помощью погрузчиков и позволяет эксплуатировать станции в цехах с ограниченной высотой потолков. Верхний способ загрузки рассчитан на перемещение тяжелых заготовок крановым оборудованием. Подобная гибкость конструкции упрощает внедрение установок в существующие логистические и технологические цепочки предприятия.

Двухзонный контроль (внутри и снаружи установки)

Двухзонный контроль параметров внутри и снаружи установки гарантирует полную безопасность персонала при эксплуатации оборудования с инертными газами. В случае фиксации любых отклонений от заданных нормативов автоматическая система защиты незамедлительно активирует встроенные сценарии блокировки и аварийного оповещения, полностью исключая риски возникновения несчастных случаев.

Безопасность

Высокий уровень комплексной безопасности установки строго соответствует международным электротехническим и механическим стандартам, обеспечивая максимальную защиту сотрудников во время работы с деталями. Благодаря встроенной автоматике и строгим аппаратным алгоритмам блокировки система полностью исключает человеческий фактор, надежно защищая персонал от производственных травм.

• Предохранительный замок: Дверь рабочей камеры остается заблокированной до тех пор, пока уровень кислорода внутри не поднимется до безопасного для дыхания человека значения.
• Аварийное отключение: Система мгновенно блокирует вращение платформы с деталью, если рука оператора находится внутри рабочей зоны, полностью исключая риск получения травм.
• Высокая стоимость аддитивного производства металлом накладывает жесткие требования к этапу финишной обработки, где любое повреждение заготовки приводит к серьезным финансовым потерям. Оборудование TOP гарантирует бережное и безопасное извлечение порошка без риска деформации или поломки изделий. Стабильное положение деталей во время очистки обеспечивается надежной системой двойной фиксации, которая полностью исключает случайное падение, смещение или повреждение дорогостоящих компонентов в процессе работы установки.

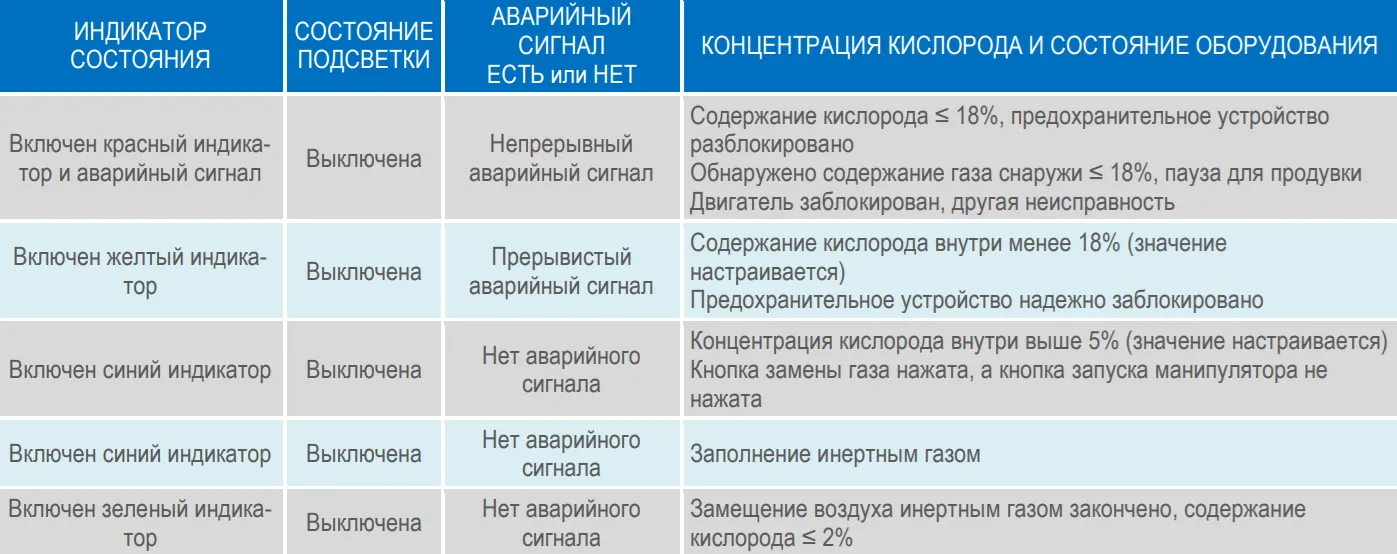

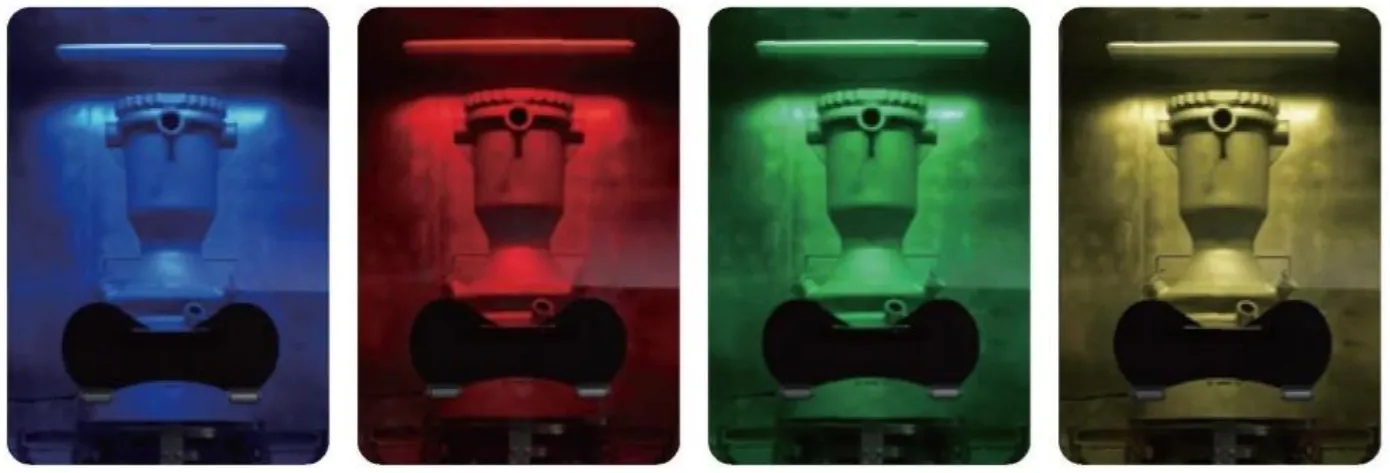

Умная система оповещения совмещает в себе средства звукового и визуального контроля, помогая оператору с первого взгляда определять статус оборудования. Четырехцветная светодиодная индикация (красный, желтый, синий и зеленый) наглядно показывает, в каком режиме находится установка и как меняется ее состояние. Чтобы гарантировать максимальную безопасность персонала, световые сигналы дублируются звуковыми предупреждениями, которые автоматически включаются при любых внештатных или опасных сбоях.

Экологичный замкнутый цикл: эффективная рекуперация сырья

Для оптимизации производственных расходов базовая комплектация установки может быть расширена опциональным модулем сбора и просеивания. Эта система позволяет собирать остатки металлического порошка в полностью герметичной среде, полностью исключая выбросы мелкодисперсной пыли в цех. Процесс фильтрации и просеивания эффективно отделяет крупные конгломераты, сохраняя исходные физико-химические свойства и фракционный состав материала. Возврат очищенного сырья в повторный цикл 3D-печати существенно снижает затраты на закупку дорогих расходных материалов.
