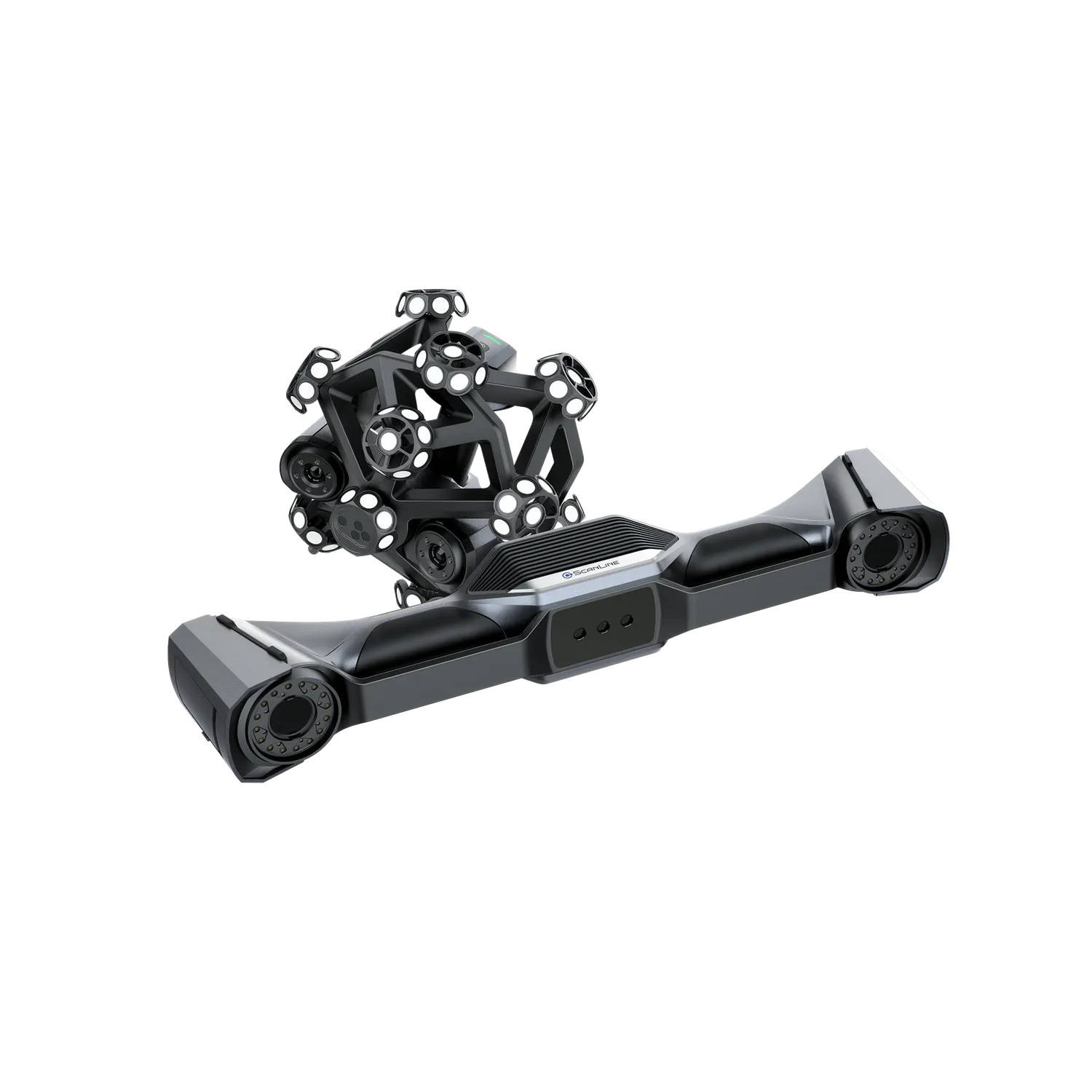

Система оптическая координатно-измерительная ScanLine TrackerScan ProNova+

ScanLine TrackerScan ProNova+  - беспроводной комплекс для динамической 3D-оцифровки и оптических измерений объектов среднего и крупного размера. Система объединяет сканер ProNova+, предназначенный для детального захвата геометрии, трекер UE ProNova+ с расширенным полем обзора и технологию видеофотограмметрии VPG. Трекер в режиме реального времени определяет положение сканера и поддерживает непрерывную регистрацию данных при его перемещении вокруг объекта, что снижает зависимость от большого количества маркеров. Благодаря беспроводной архитектуре комплекс удобно применять непосредственно на производственных площадках, в цехах и на объектах, где требуется проводить измерения без стационарной установки оборудования.

Универсальная система 3 в 1

TrackerScan ProNova+ объединяет в одном измерительном комплексе динамическую систему отслеживания, ручной лазерный 3D-сканер и модуль видеофотограмметрии. Архитектура комплекса поддерживает одновременную работу двух сканирующих устройств: ProNova+ ориентирован на детализированный захват геометрии, а UE ProNova+ может использоваться самостоятельно для быстрого сканирования крупных объектов благодаря полю зрения до 2600 × 2200 мм. Такая конфигурация позволяет сочетать детальную оцифровку отдельных участков с быстрым захватом геометрии крупногабаритных конструкций.

Сканер ProNova+ использует синий лазер и предлагает три варианта захвата данных. Высокоскоростной режим работает с 62 пересекающимися лазерными линиями, детальный — с 25 параллельными, а отдельная линия предназначена для глубоких отверстий и труднодоступных зон. Скорость сбора данных достигает 7 600 000 точек/с, точность — до 0,014 мм.

UE ProNova+ рассчитан на эффективную работу с крупными поверхностями. Поле зрения 2600 × 2200 мм позволяет за один проход охватывать значительную область объекта, сокращая количество перемещений при оцифровке больших деталей и конструкций. Максимальная скорость сканирования составляет 5 710 000 точек/с, точность — до 0,06 мм.

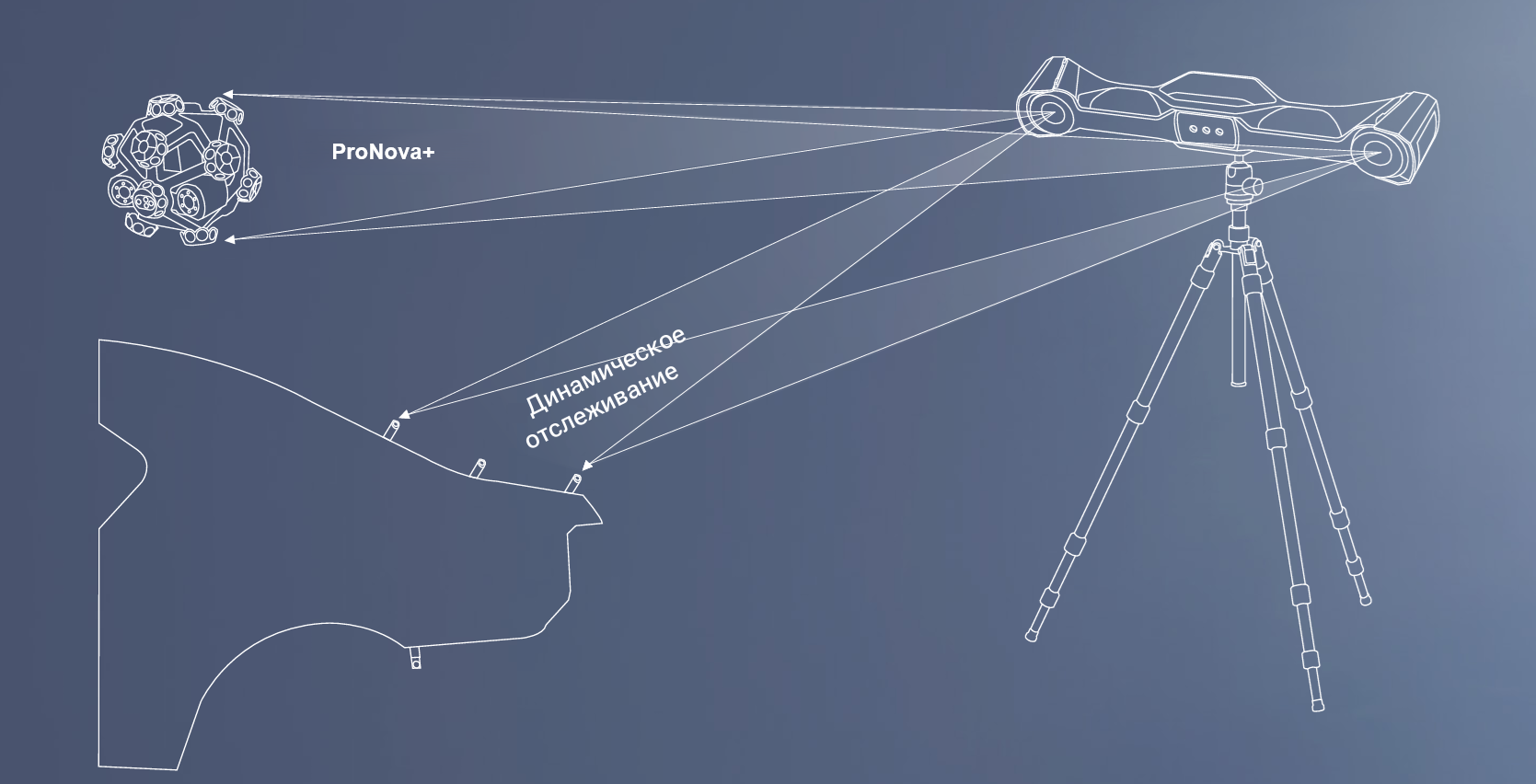

Динамическое отслеживание без привязки к фиксированной позиции

Ключевым элементом ScanLine TrackerScan ProNova+ является система динамического трекинга, которая непрерывно отслеживает положение сканера в пространстве относительно трекера. Оператор может свободно обходить объект и получать данные с разных направлений, сохраняя корректную регистрацию сканов без привязки к одной фиксированной точке. Такой принцип работы особенно удобен при оцифровке крупногабаритных деталей, оборудования и конструкций, которые сложно перемещать или для сканирования которых требуется частая перестановка оборудования.

Динамическая система отслеживания сохраняет устойчивую регистрацию данных даже при работе с объектами сложной геометрии и в стеснённых условиях. Беспроводное соединение между сканирующим оборудованием и компьютером избавляет оператора от необходимости учитывать длину и расположение кабелей при перемещении. Это особенно удобно при оцифровке автомобилей, промышленного оборудования, корпусов, трубопроводов, крупной оснастки и других габаритных конструкций, вокруг которых требуется свободно перемещаться во время сканирования.

Сканирование без маркеров

Одно из преимуществ ScanLine TrackerScan ProNova+ — возможность регистрировать 3D-данные без предварительной оклейки объекта маркерами. Система в реальном времени отслеживает положение сканера относительно трекера и использует эти данные для последовательного совмещения получаемых кадров. Это сокращает подготовительные операции и особенно актуально при работе с крупными деталями и конструкциями, где установка и последующее удаление большого количества маркеров требуют дополнительных времени и усилий.

Для задач, в которых необходим другой способ позиционирования, предусмотрен маркерный режим. Оператор может использовать маркеры в зависимости от особенностей объекта и выбранной методики измерений, сочетая динамическое отслеживание с маркерным совмещением данных.

3D-cканер ProNova+ — детальное сканирование

Сканер ProNova предназначен для получения детализированных 3D-данных и точного воспроизведения сложной геометрии. После захвата общей формы крупного объекта с помощью трекера оператор может использовать ProNova для дополнительного сканирования отдельных участков, требующих более высокой детализации. Такой подход позволяет сочетать быстрое получение общей геометрии с тщательной проработкой небольших элементов и сложных зон. В результате крупные поверхности можно последовательно оцифровывать с оптимальной плотностью данных, увеличивая детализацию только там, где это действительно необходимо.

UE ProNova+ — большое поле зрения

UE ProNova+ разработан для оперативной оцифровки крупноразмерных деталей, объектов и значительных площадей поверхности. Поле зрения до 2600 × 2200 мм позволяет охватывать большую область за один проход, благодаря чему сокращается количество перемещений сканера и повышается эффективность работы с габаритными объектами.

Для скоростного захвата геометрии предусмотрено 62 лазерные линии, а отдельный режим предназначен для более детального сканирования. Сочетание широкого поля зрения и увеличенного рабочего диапазона делает UE ProNova+ удобным инструментом для оцифровки автомобилей, промышленного и транспортного оборудования, корпусов, крупной оснастки и различных инженерных конструкций.

Три режима сканирования

ScanLine TrackerScan ProNova+ адаптируется к различным участкам объекта благодаря нескольким режимам лазерного сканирования. Для быстрого захвата общей геометрии и больших поверхностей используется режим с 62 лазерными линиями. При необходимости получить больше деталей можно переключиться на 25 параллельных линий, а отдельная лазерная линия предназначена для работы с глубокими отверстиями, полостями и труднодоступными элементами. Скорость сбора данных достигает 7,6 млн точек/с, что позволяет быстро формировать плотные 3D-массивы даже при оцифровке крупногабаритных объектов.

Скорость сканирования ScanLine TrackerScan ProNova достигает 6 140 000 точек в секунду. Такая производительность обеспечивается режимом с 50 лазерными линиями, который позволяет быстро захватывать большие площади и формировать плотные 3D-данные. Высокая скорость особенно востребована при оцифровке крупногабаритных деталей, корпусов и конструкций, где важно сократить время обработки значительных объёмов поверхности.

Высокая точность и фотограмметрия на основе видео (VPG)

ScanLine TrackerScan ProNova+ обеспечивает точность сканирования до 0,014 мм, а применение встроенной технологии VPG позволяет повысить точность измерений в больших рабочих объёмах до 0,043 + 0,012 мм/м. Это делает систему подходящей для задач, где требуется контролировать геометрию крупногабаритных деталей и получать стабильные измерительные данные.

VPG (видеофотограмметрия) формирует глобальную пространственную привязку сканирования и помогает сохранять геометрическую стабильность при работе с большими объектами. В отличие от традиционной фотограмметрии, технология использует видеопоток и не требует установки кодированных фотограмметрических меток. При работе с UE ProNova+ максимальная дистанция для VPG достигает 3,5 м, что позволяет применять технологию при оцифровке крупных деталей, конструкций и объектов с большим измерительным объёмом.

Беспроводная работа

TrackerScan ProNova+ поддерживает беспроводной режим работы, благодаря чему оператор может свободно перемещаться вокруг крупногабаритного объекта без ограничений со стороны соединительных кабелей. Для задач, где требуется проводная передача данных, предусмотрен оптоволоконный интерфейс, поэтому комплекс можно эксплуатировать как без проводов, так и в подключённой конфигурации.

Небольшая масса компонентов упрощает переноску и работу непосредственно на объекте: ProNova+ весит 1,2 кг, а UE ProNova+ — 1,6 кг. Такое исполнение удобно для применения на производственных площадках, в цехах и при выездных измерениях, когда оборудование необходимо быстро развернуть непосредственно рядом с исследуемым объектом.

Два сканера для разных задач

TrackerScan ProNova+ объединяет два подхода к оцифровке в рамках одного измерительного процесса. UE ProNova+ с широким полем зрения позволяет быстро сформировать общую геометрию крупного объекта, после чего ProNova+ используется для детального захвата отдельных участков, требующих повышенной детализации.

Для крупных деталей и промышленной метрологии

ScanLine TrackerScan ProNova+ предназначен для оцифровки и измерительного контроля крупногабаритных объектов со сложной геометрией. Комплекс может применяться в автомобильной и аэрокосмической промышленности, машиностроении, железнодорожной отрасли, энергетике, производстве строительной техники и техническом обслуживании. С его помощью можно сканировать кузова и крупные детали автомобилей, элементы авиационной и железнодорожной техники, промышленное оборудование, корпуса, сварные конструкции и крупную технологическую оснастку. Беспроводной формат работы позволяет проводить измерения непосредственно на производственных площадках, в цехах и на выездных объектах без необходимости перемещать крупные детали в специализированную измерительную зону.

Реверс-инжиниринг и контроль по CAD

3D-данные, полученные с помощью TrackerScan ProNova+, могут использоваться для обратного проектирования, размерного и геометрического контроля, анализа отклонений, а также сопоставления фактической формы изделия с номинальной CAD-моделью. Благодаря широкому полю зрения UE ProNova+ позволяет быстро получить цифровое представление крупногабаритного объекта, после чего ProNova+ можно задействовать для детального сканирования отдельных элементов и участков со сложной геометрией.

Такой подход востребован при модернизации конструкций, восстановлении и изготовлении деталей, контроле качества, подготовке данных для CAD-моделирования и оценке состояния крупных компонентов. Комбинация двух сканеров позволяет выстроить последовательный процесс — от оперативного захвата общей формы до детальной оцифровки отдельных зон, сохраняя высокую информативность получаемых 3D-данных.

Сферы применения
