Система оптическая координатно-измерительная ScanLine TrackerScan Pro W

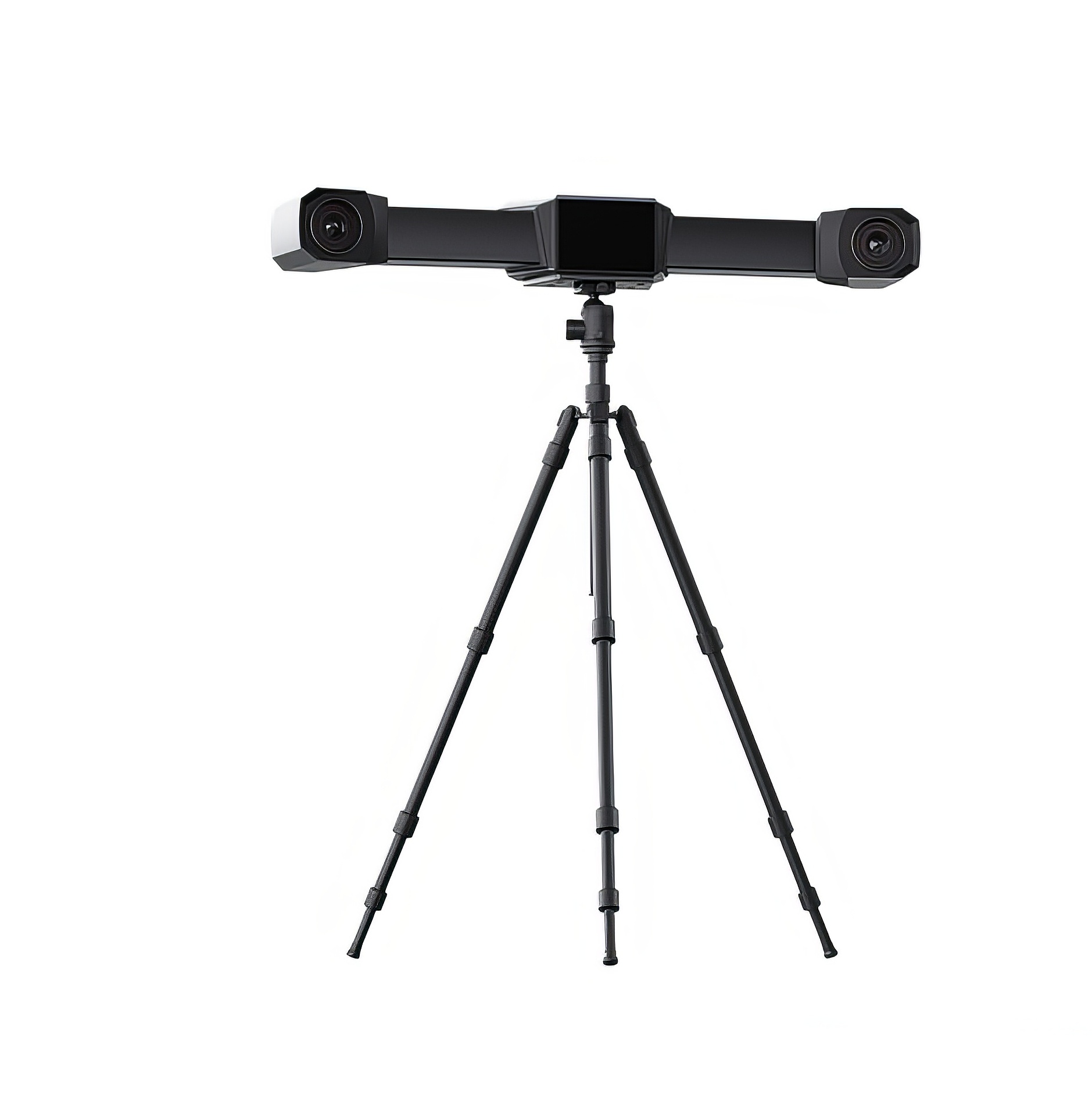

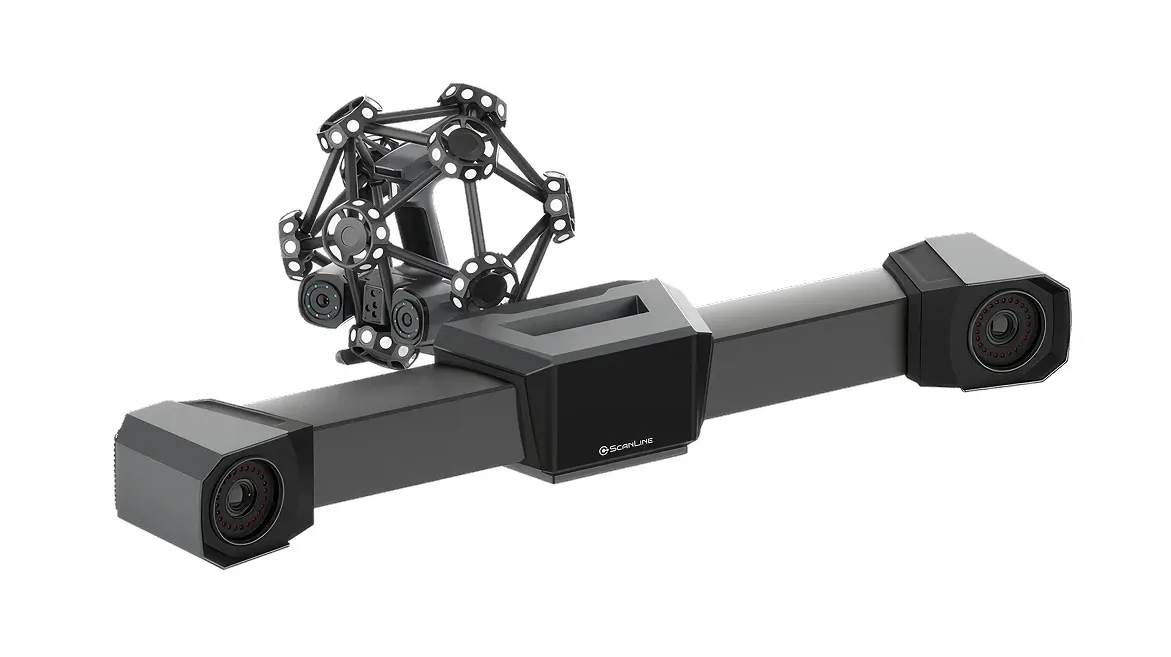

ScanLine TrackerScan Pro W — промышленная беспроводная система для динамического отслеживания и высокоточного 3D-сканирования средних и крупногабаритных объектов. Комплекс объединяет ручной лазерный 3D-сканер и оптический трекер, который в режиме реального времени определяет положение сканера в пространстве по специальным следящим мишеням, установленным на самом устройстве. Благодаря этому при стандартном сканировании не требуется наносить маркеры непосредственно на поверхность объекта.

Система сочетает высокую точность измерений, увеличенную рабочую зону отслеживания, беспроводную передачу данных и встроенные вычислительные возможности. Это позволяет эффективно использовать TrackerScan Pro W для контроля геометрии и размеров промышленного оборудования, элементов транспортных средств, энергетических установок, крупной оснастки и других объектов значительных габаритов.

Особенности TrackerScan Pro W

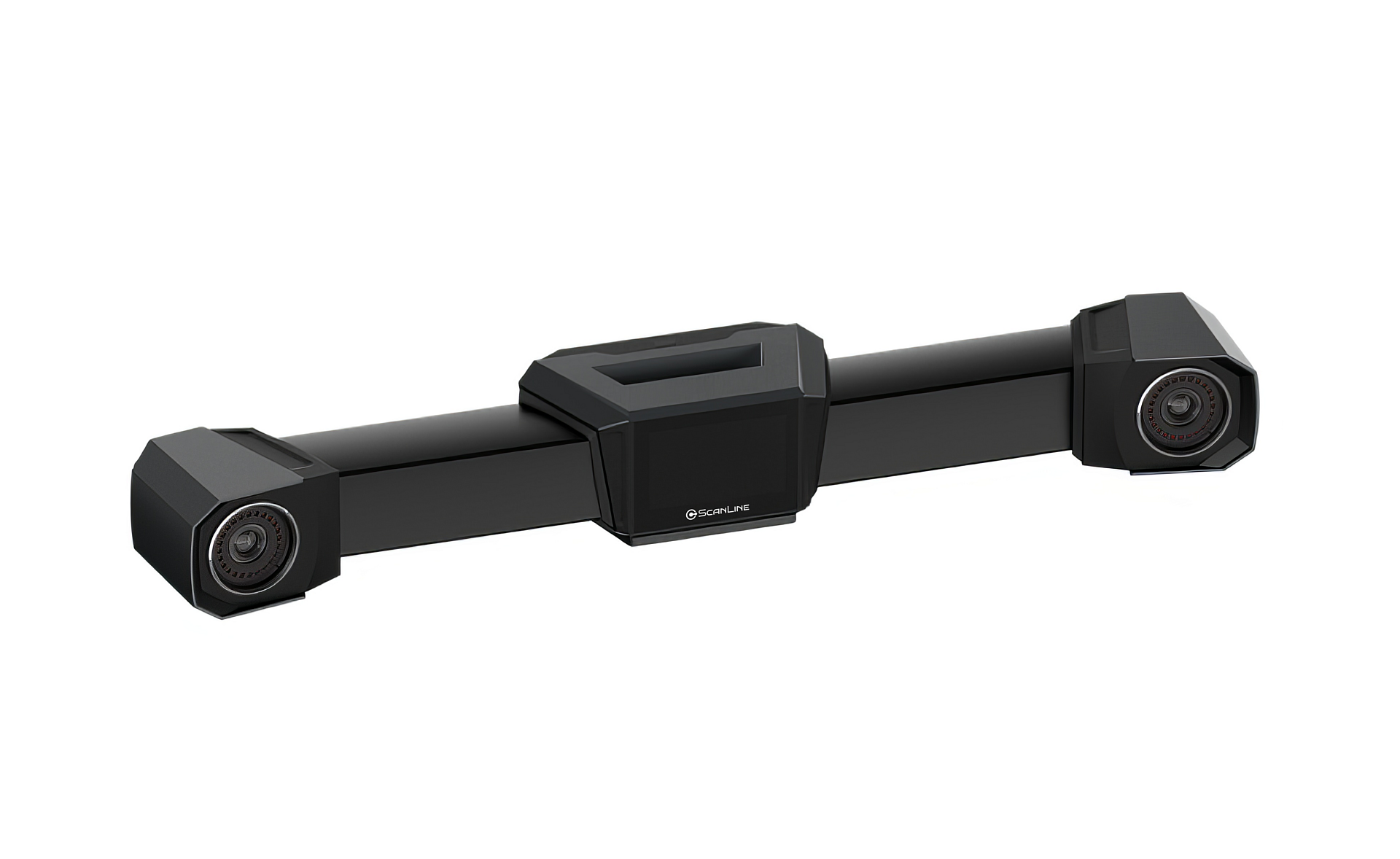

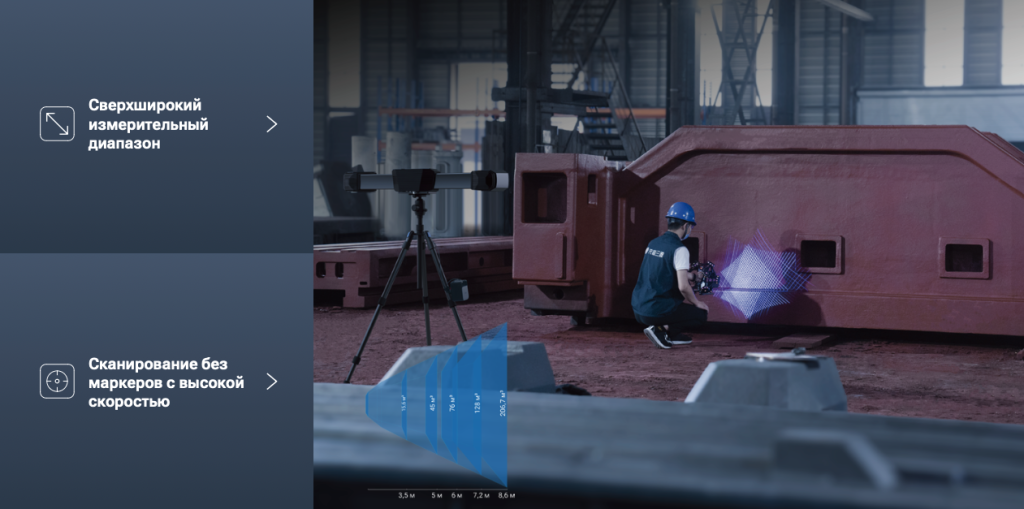

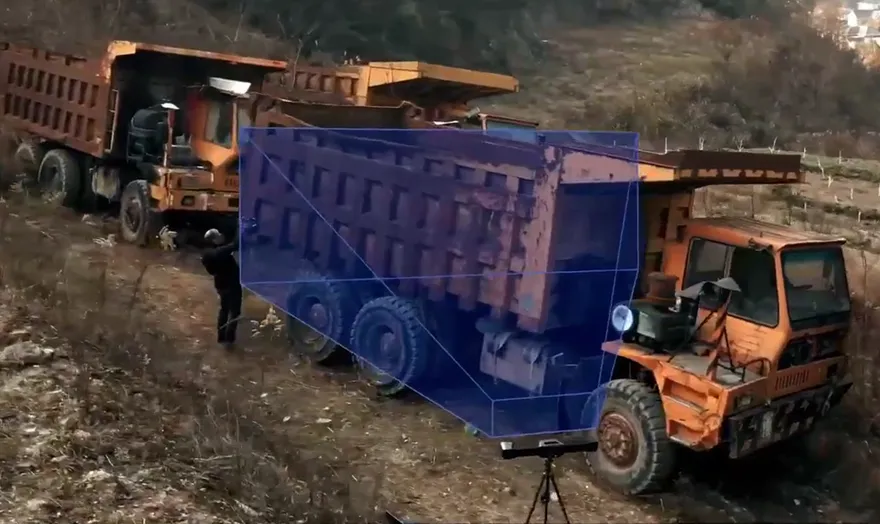

Ключевое преимущество TrackerScan Pro W заключается в сочетании метрологической точности, беспроводной работы и большой зоны отслеживания. Оптический трекер способен определять положение ручного лазерного сканера на расстоянии до 8,6 м, при этом максимальный объём отслеживания одной станции достигает 206,7 м³. Такая конфигурация позволяет охватывать значительную рабочую область без частого перемещения трекера и повторной привязки системы координат.

Благодаря этому TrackerScan Pro W особенно удобен для оцифровки и контроля крупногабаритных объектов — автомобилей, авиационных конструкций, промышленного оборудования, железнодорожной техники, энергетических установок и других изделий со значительными размерами.

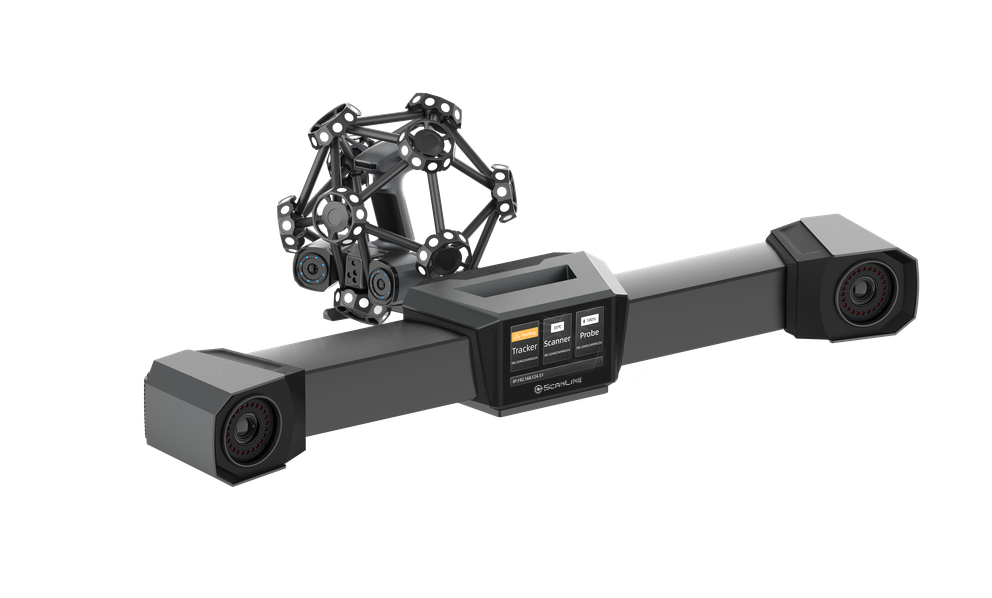

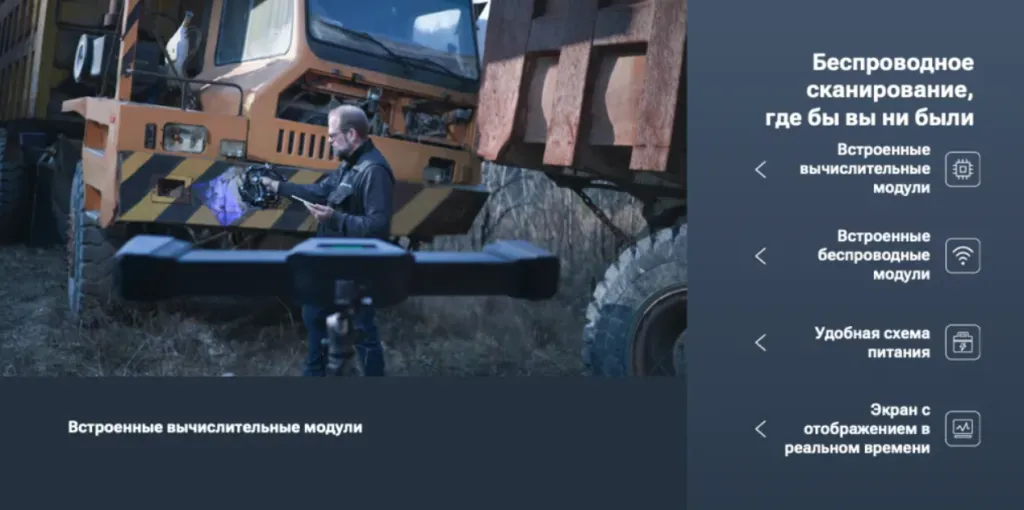

Ещё одно важное преимущество системы — возможность организовать полностью беспроводной рабочий процесс. Ручной лазерный сканер передаёт данные по Wi-Fi, а для автономной работы может использоваться внешний аккумулятор или пауэрбанк. Сам трекер оснащён встроенным дисплеем, на котором отображается ключевая информация о процессе измерений: состояние соединения, рабочая температура, текущая дистанция отслеживания и доступный диапазон.

При необходимости TrackerScan Pro W также поддерживает проводное подключение по оптоволоконному кабелю, что позволяет выбрать оптимальный способ передачи данных в зависимости от условий работы.

Сканирование без маркеров

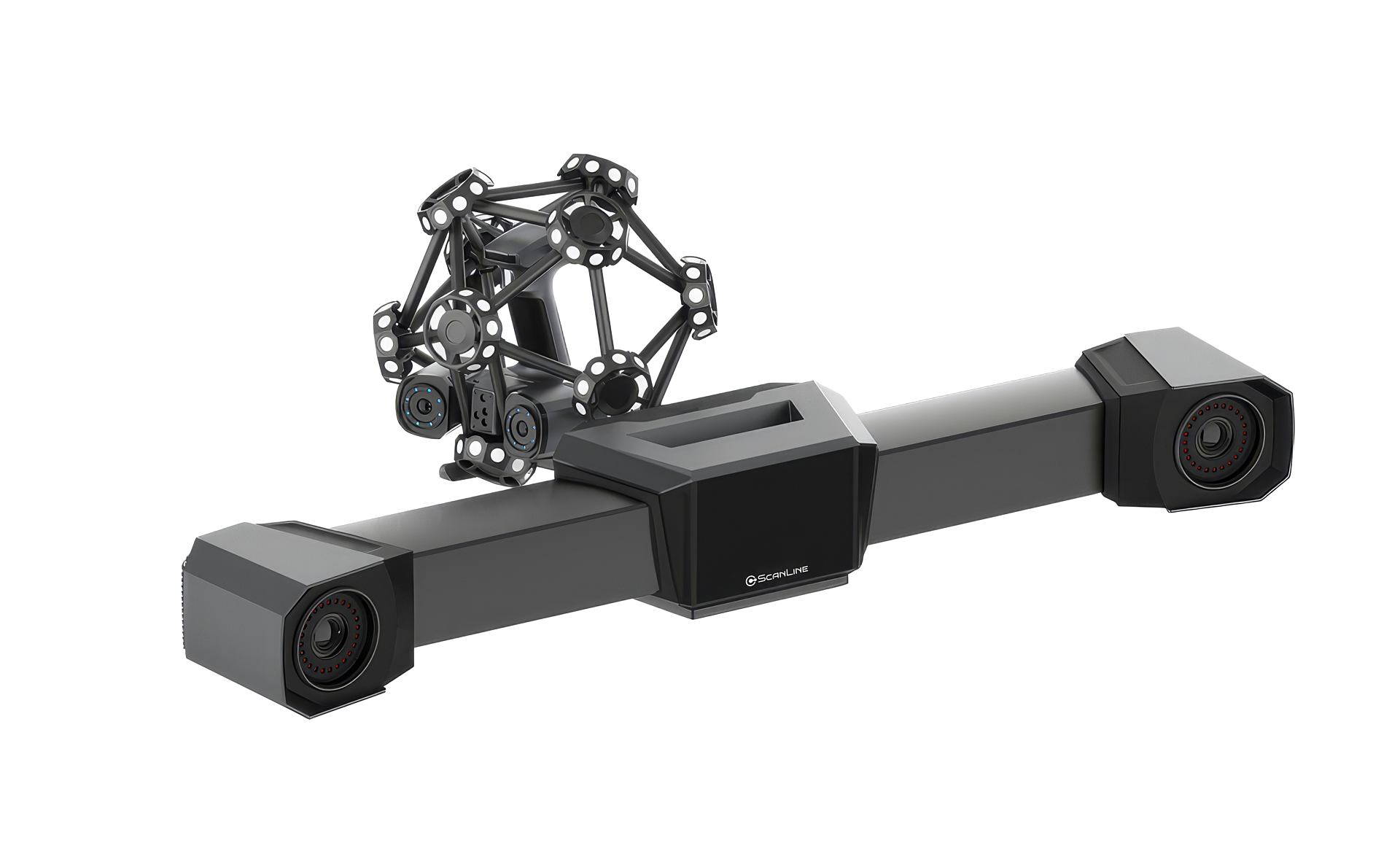

TrackerScan Pro W использует технологию динамического оптического отслеживания, при которой трекер распознаёт специальные цели, установленные на корпусе ручного лазерного сканера, и в режиме реального времени определяет его положение в пространстве. Благодаря этому при стандартном сканировании не требуется наносить маркеры непосредственно на поверхность объекта.

Такой подход заметно сокращает время подготовки к работе и особенно удобен при оцифровке крупногабаритных деталей, кузовов автомобилей, станков, промышленного оборудования и других объектов, на которых нанесение маркеров занимает много времени или технически затруднено.

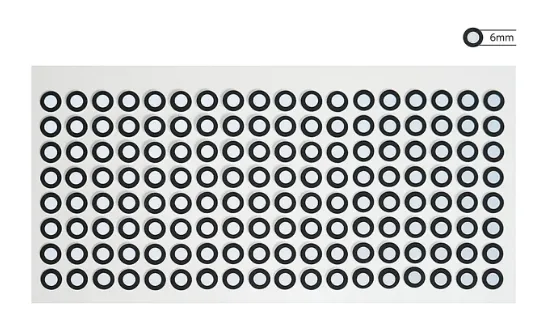

При необходимости рабочую координатную область можно расширить с помощью глобальных маркеров. Для работы с особо крупными объектами также предусмотрено объединение нескольких систем TrackerScan Pro W, что позволяет увеличивать охватываемую область сканирования и сохранять точность измерений на больших расстояниях.

Три режима лазерного сканирования

Ручной сканер оснащён тремя режимами лазерной проекции, каждый из которых оптимизирован для работы с определёнными типами геометрии.

Высокоскоростной режим использует 50 лазерных линий и предназначен для быстрого захвата больших поверхностей. Скорость сканирования достигает 5 500 000 точек в секунду, что позволяет оперативно оцифровывать крупные детали и обширные участки с относительно открытой геометрией.

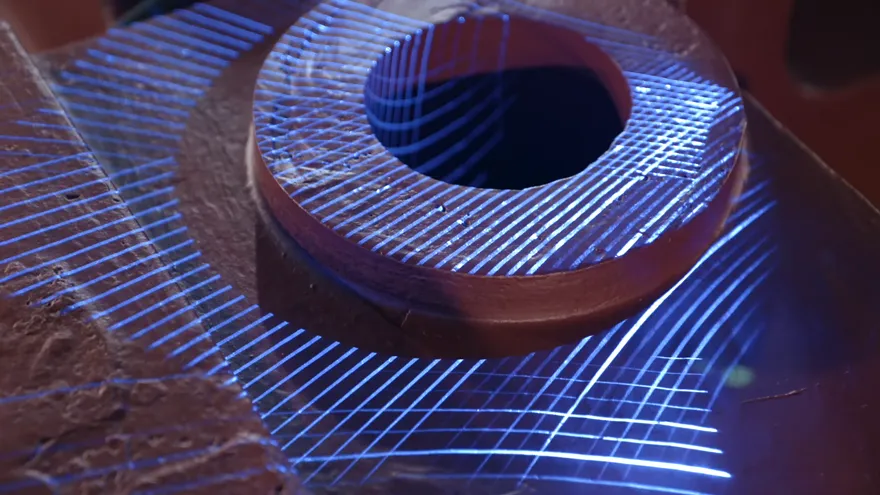

Детальный режим использует 7 параллельных лазерных линий и предназначен для сканирования участков со сложной геометрией. Он позволяет точнее захватывать мелкие элементы и получать более подробные данные о форме и особенностях поверхности объекта.

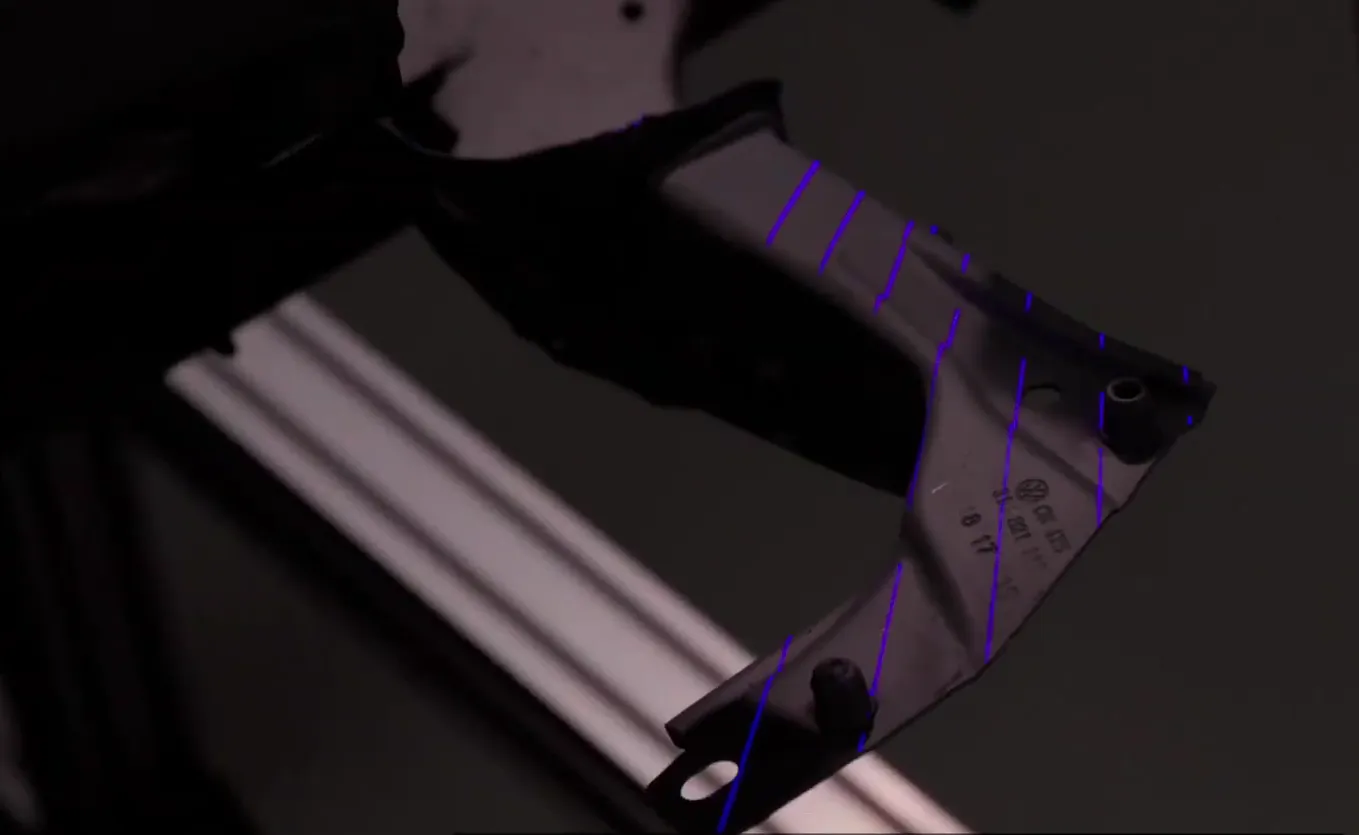

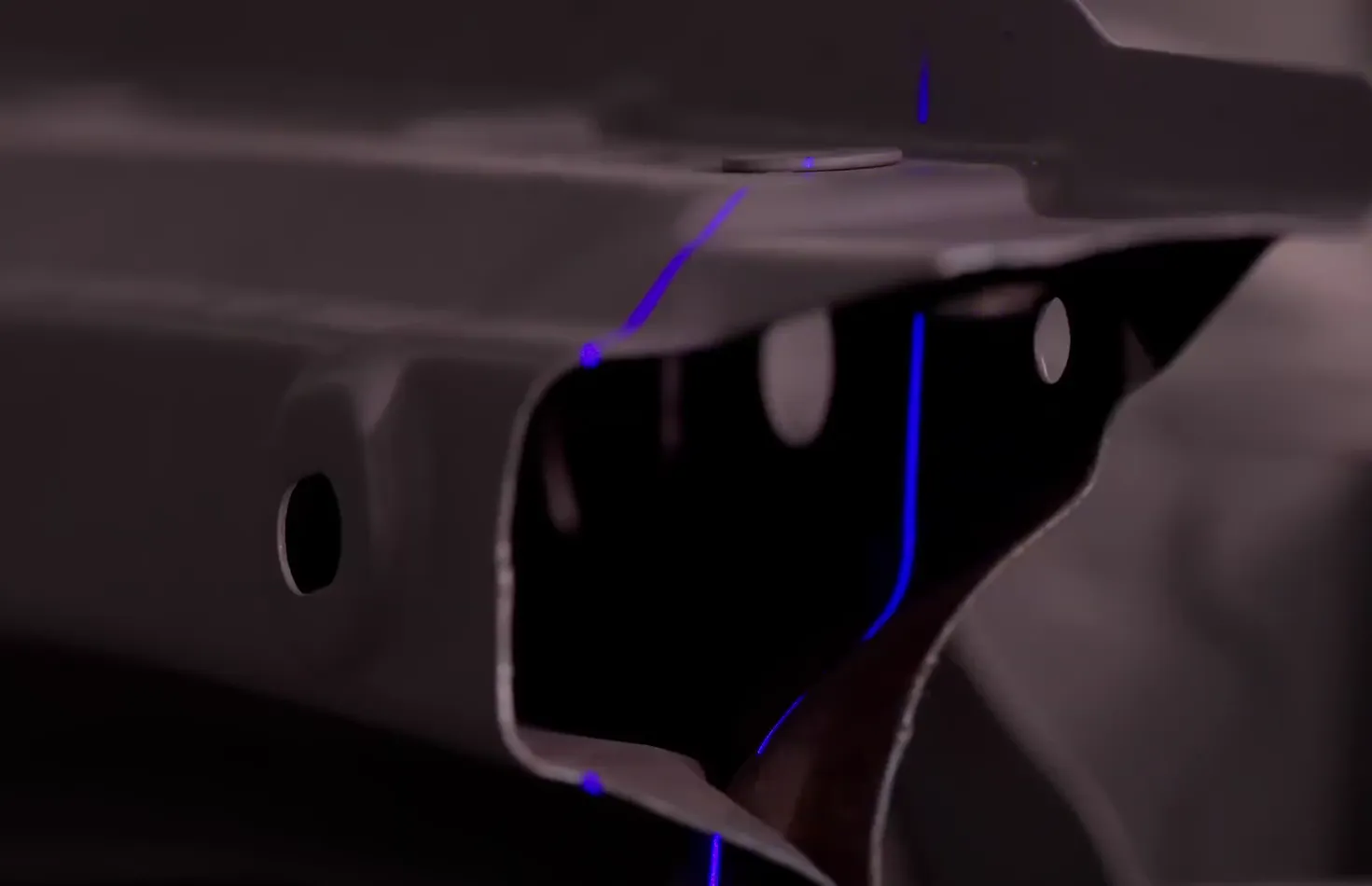

Режим сканирования глубоких полостей использует одну лазерную линию и предназначен для работы с труднодоступными участками объекта. Он подходит для оцифровки отверстий, углублений, узких каналов и других элементов сложной формы, где применение многолинейной лазерной проекции может быть менее эффективным.

Повышенная точность

TrackerScan Pro W обеспечивает точность до 0,014 мм при измерениях в режиме лазерного сканирования без использования трекера. Объёмная точность зависит от габаритов объекта и определяется по формуле ±(0,014 + 0,025 × L) мм, где L — длина объекта в метрах.

При выполнении фотограмметрии без трекера объёмная точность составляет до ±(0,014 + 0,012 × L) мм. Такой подход особенно эффективен при работе с крупногабаритными объектами: он помогает уменьшить накопление погрешности на больших размерах и обеспечивает более стабильную точность измерений по всей поверхности изделия.

Фотограмметрия на основе видео (VPG)

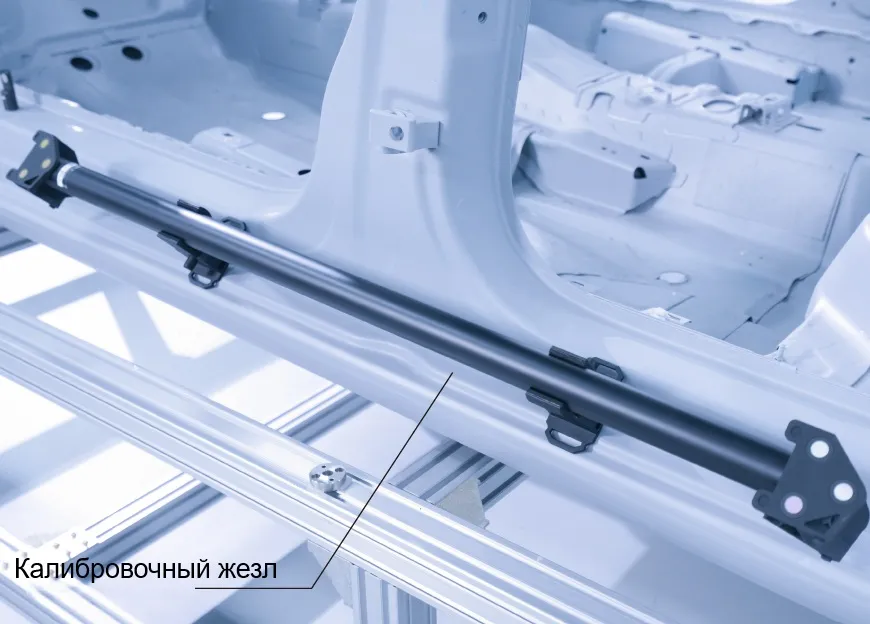

Для работы с крупногабаритными объектами TrackerScan Pro W поддерживает технологию VPG — фотограмметрию на основе видеозахвата. Она позволяет сократить необходимость в нанесении большого количества кодированных фотограмметрических маркеров на поверхность объекта. Вместо этого система использует видеоданные и специальный калибровочный жезл для проверки положения и стабильности измерительной системы.

Технология VPG особенно полезна при сканировании крупных деталей и конструкций, поскольку помогает контролировать накопление погрешности на значительной измерительной области и поддерживать стабильность результатов при работе с объектами больших размеров.

Контактные измерения с щупом

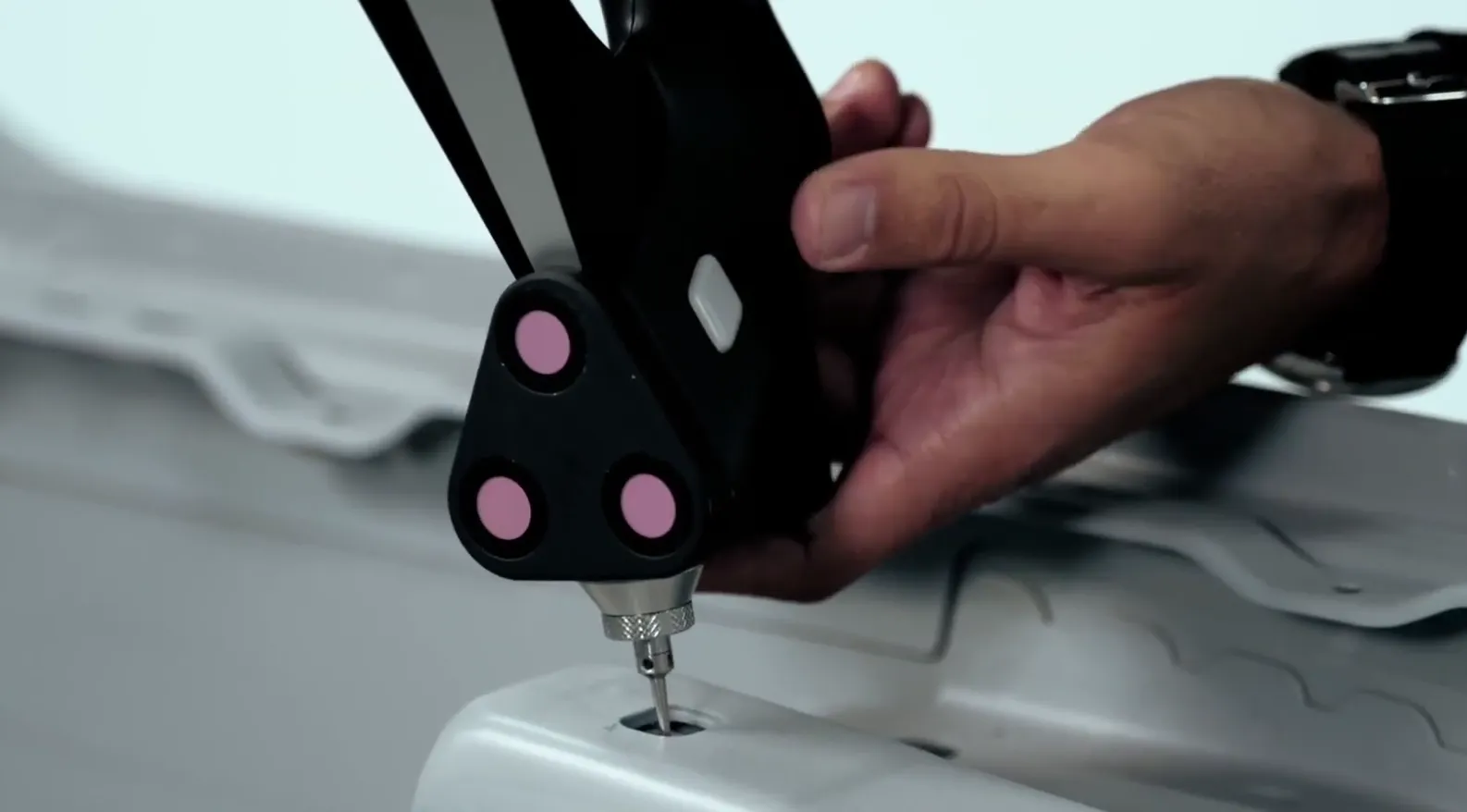

TrackerScan Pro W поддерживает дополнительный измерительный щуп, который позволяет выполнять точечные измерения в областях, недоступных для прямого сканирования. С его помощью можно определять геометрические параметры отдельных элементов без необходимости формировать полную полигональную модель объекта.

Благодаря этому система подходит не только для создания детализированных 3D-моделей, но и для решения отдельных метрологических задач. Щуп особенно востребован при измерении скрытых поверхностей, глубоких отверстий и элементов, частично закрытых другими конструктивными деталями.

Сферы применения

TrackerScan Pro W предназначен для промышленной 3D-метрологии, контроля качества, анализа геометрических отклонений и обратного проектирования. Большая зона отслеживания позволяет эффективно работать с крупногабаритными объектами, для которых возможностей стандартных ручных 3D-сканеров может быть недостаточно.

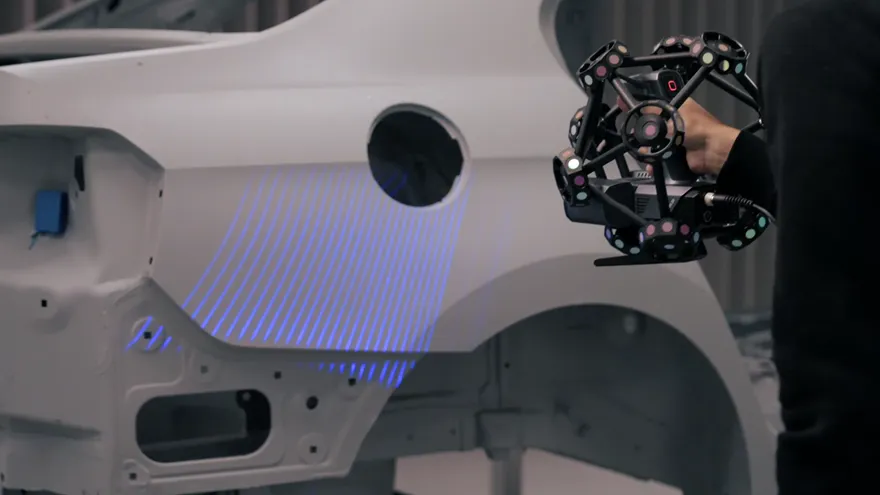

Система подходит для контроля автомобильных кузовов и крупных кузовных элементов, измерения деталей, выявления деформаций, проверки промышленного оборудования и анализа крупноразмерных конструкций. TrackerScan Pro W может применяться в машиностроении, автомобильной, железнодорожной, авиационной, энергетической, судостроительной и тяжёлой промышленности.

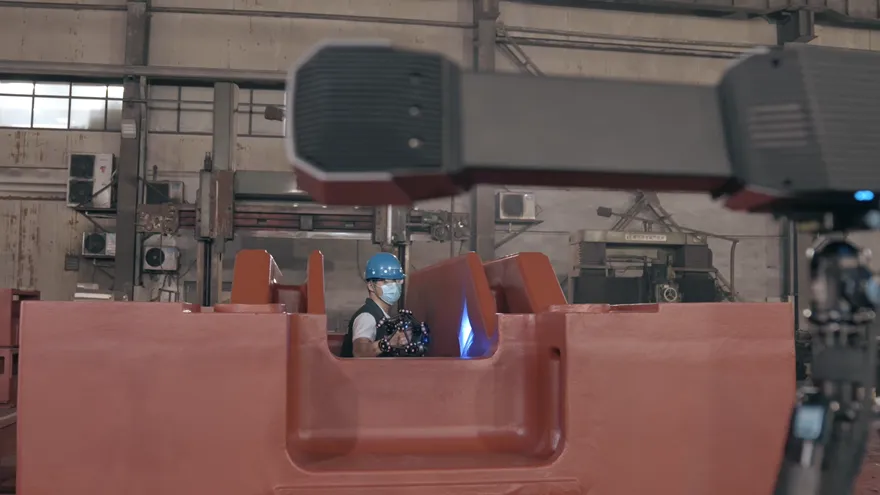

Возможность работы как в помещении, так и на открытом воздухе расширяет область применения системы и позволяет проводить измерения непосредственно на производственных площадках, в цехах, ангарах и на объектах с крупногабаритным оборудованием.
